Терморегулятор ler XH-W1504 TEC полупроводниковый охладитель автоматический модуль

Терморегулятор ler XH-W1504 TEC полупроводниковый охладитель автоматический модуль

1. Описание:

Регулятор температуры полупроводникового охладителя XH-W1504 TEC. Автоматический регулятор температуры. Автоматически переключается между режимами охлаждения и нагрева. Например, контроль температуры шкафа. Когда температура окружающей среды слишком высока, режим охлаждения автоматически активируется для снижения рабочей температуры окружающей среды. Когда температура окружающей среды слишком низкая, режим нагрева автоматически включается для повышения рабочей температуры окружающей среды.

2. Особенности:

1>. Автоматически переключается между режимом охлаждения и нагрева.

2>. Три режима работы: автоматический, нагрев и охлаждение.

3>. Нагревательный и охлаждающий выход с независимым вспомогательным реле.

4>. Отображение температуры в реальном времени и установка температуры двухцветный дисплей.

5>. Выход с расширением ввода-вывода для управления внешней панелью управления.

6>. Функция отключения питания.

7>. Кнопка подсказки тона.

8>. Добавьте интерфейс вспомогательного устройства с переключением режимов.

9>. Разверните выходной порт, настраиваемое устройство управления повышением.

3. Параметры:

1>. Наименование: регулятор температуры полупроводникового охладителя TEC

2>. Модель: XH-W1504

3>. Контроль температуры: от-50 до 110 по Цельсию

4>. Режим контроля температуры: контроль бит.

5>. Точность контроля температуры: 0,1 по Цельсию

6>. Частота обновления: 4 раза в секунду

7>. Входное напряжение: 12 в пост. Тока

8>. Потребляемая мощность: статический ток <120мА/1,5 Вт

9>. Тип выхода: 1-битное переключение положительной и отрицательной полярности + 1-битное охлаждение + 1-битный нагрев

10>. Выходная мощность: Макс. 12 В 15 а 180 Вт

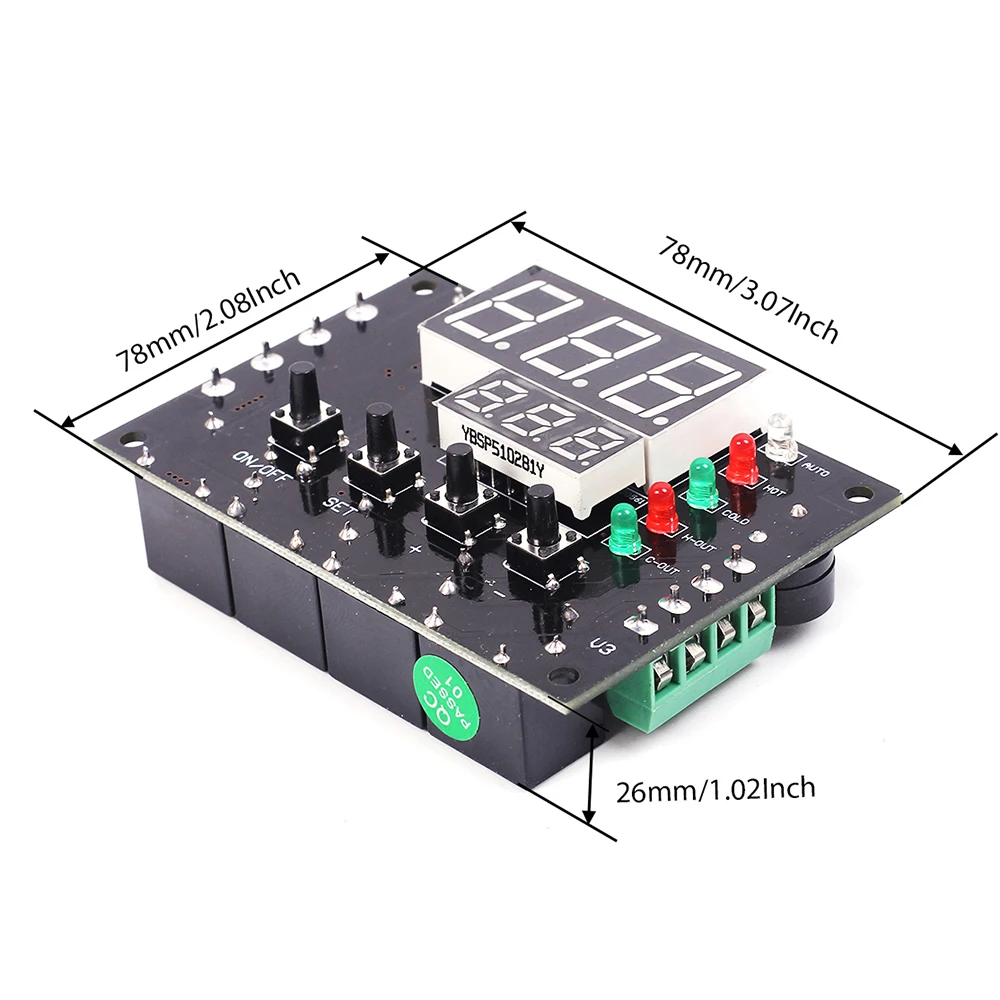

11>. Окно дисплея: PV 34*19 мм SV23 * 10 мм

12>. Размер: 78*53*26 мм

13>. Рабочая температура: от-20 до 65 по Цельсию (влажность <80%)

14>. Датчик измерения температуры: 0,5 метра водонепроницаемый (10K-B3950)

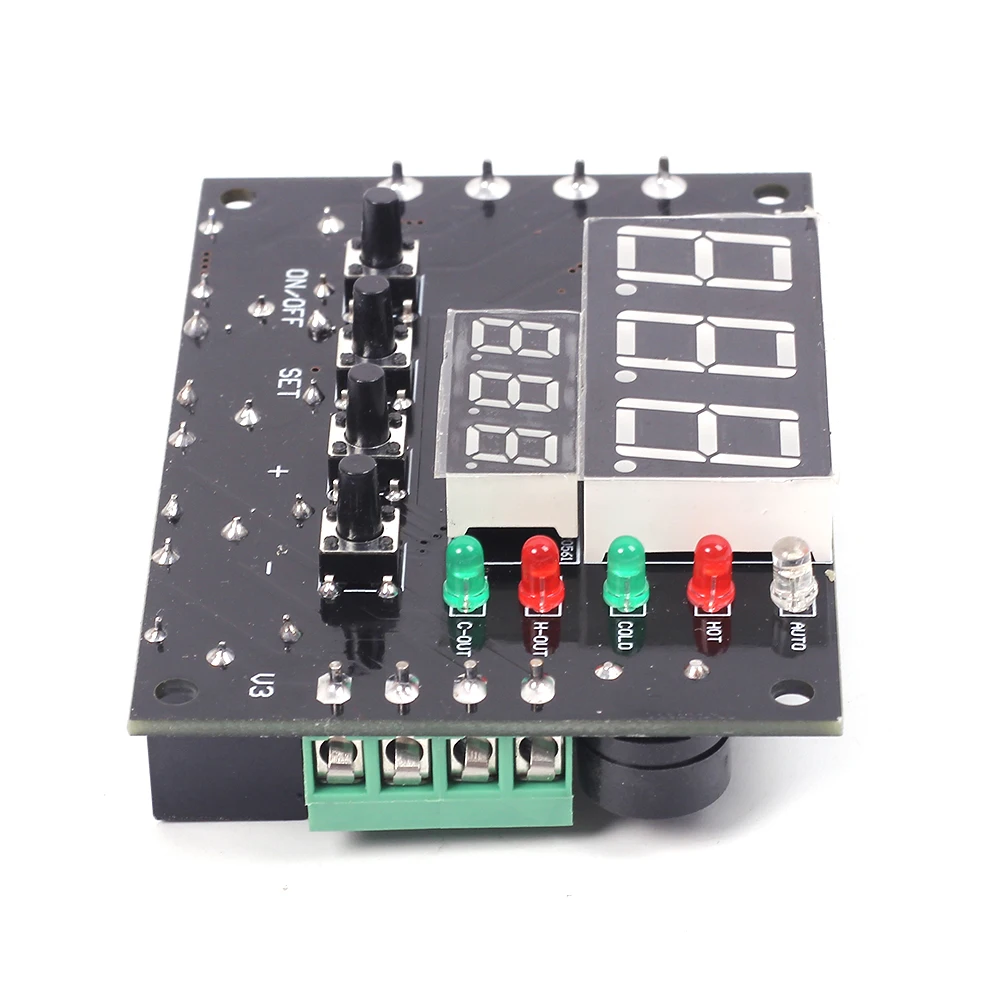

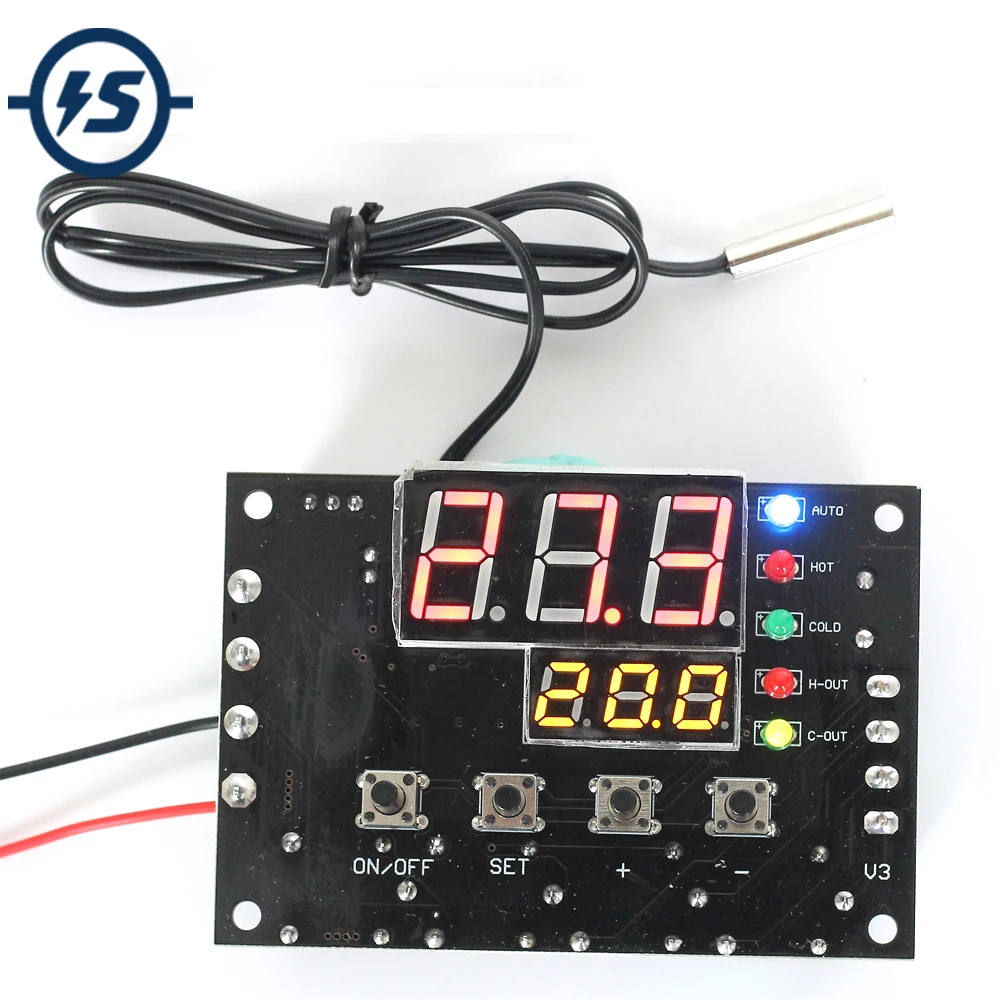

4. Ключевое Описание:

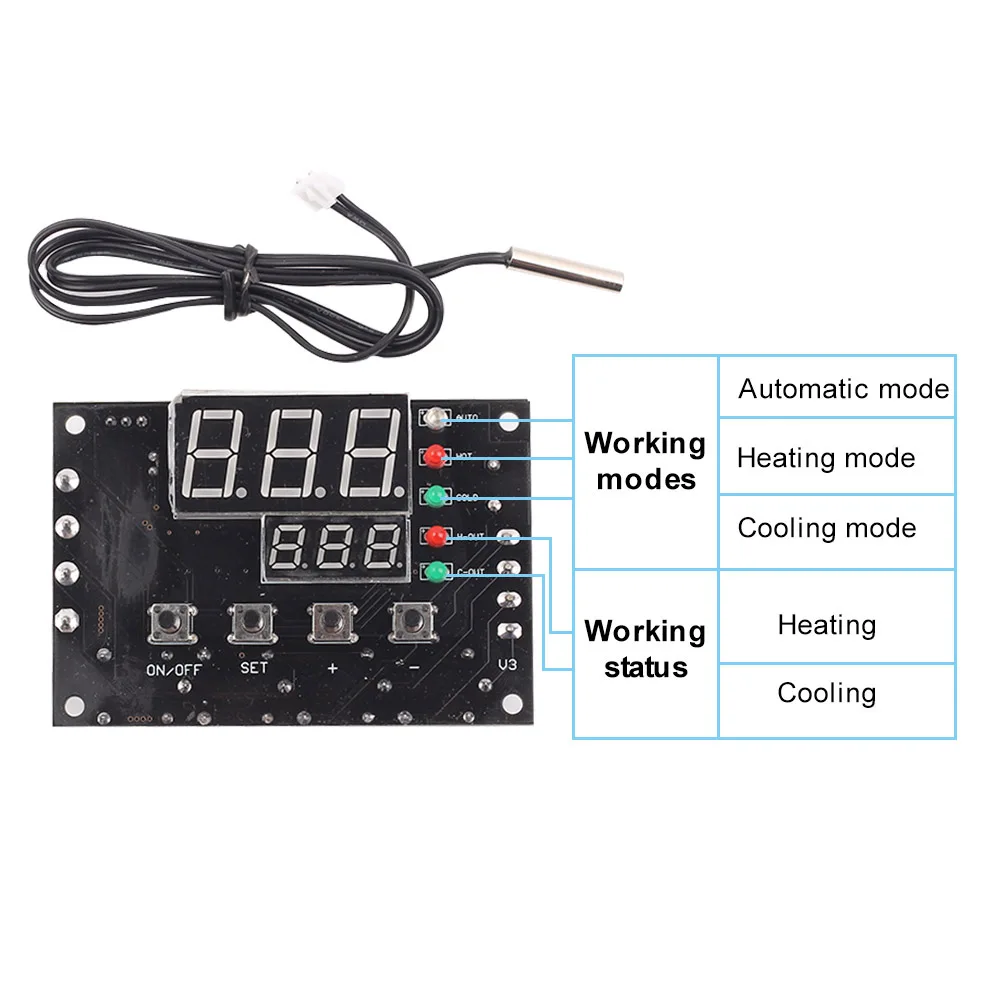

1>. Кнопка включения/выключения: кнопка включения питания (нажмите и удерживайте 3 секунды)

2>. Клавиша настройки: Нажмите и удерживайте ввод во внутреннее меню, чтобы задать параметр P1-P6

3>.'+' клавиша: увеличение заданного значения температуры в обычном режиме отображения коротким/длительным нажатием; Изменение заданного параметра режима меню.

4>.'-' клавиша: Уменьшите заданное значение температуры в обычном режиме отображения коротким/длительным нажатием; Измените заданный параметр в режиме меню.

5. Описание меню:

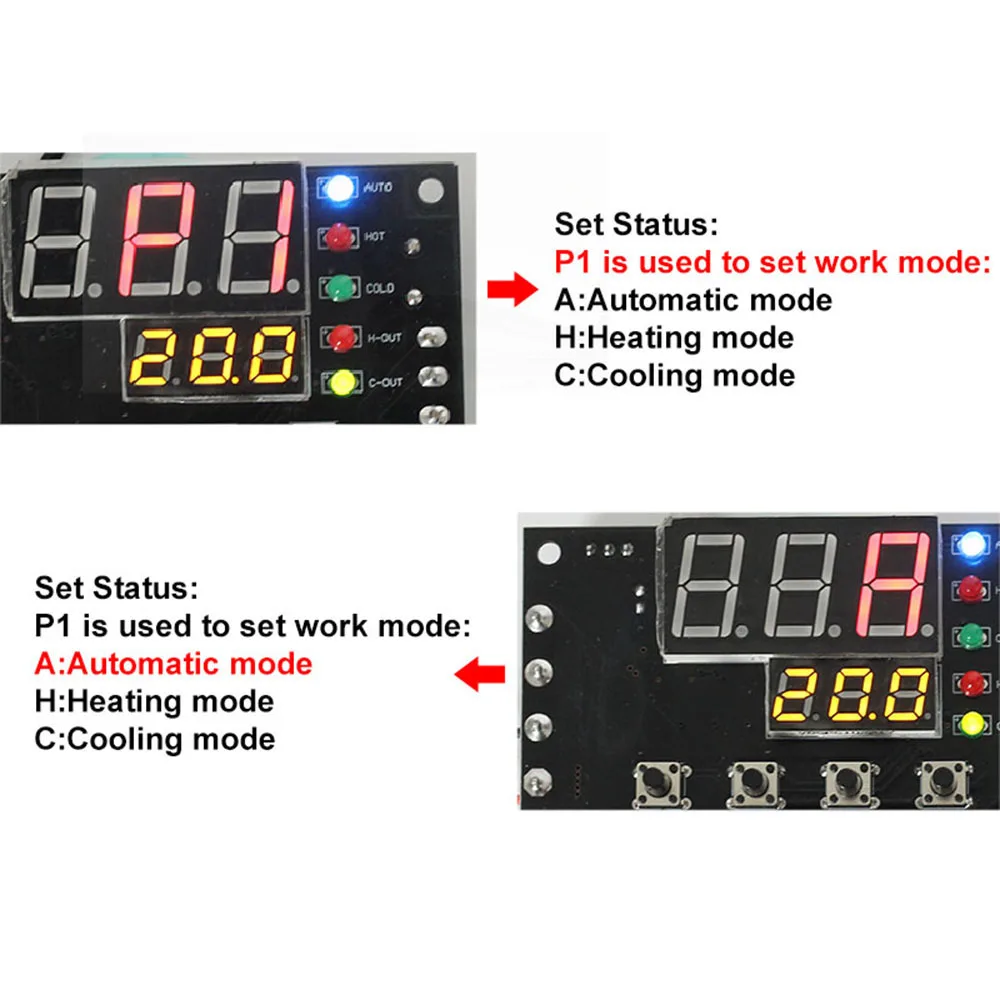

P1: Рабочий режим. 'A'-это автоматический режим, который должен автоматически переключать TEC анод и катод для достижения нагрева и охлаждения; 'H'-это режим нагрева; 'T'-режим охлаждения.

P2: температура возврата. То есть установить диапазон для заданного значения температуры. Если мы устанавливаем заданное значение температуры 25 по Цельсию, а возвратная температура 0,5 по Цельсию. Поэтому диапазон температур составляет 24,5 ~ 25,5 по Цельсию. Запустите режим нагрева, Если текущая температура теста ниже 24,5 по Цельсию. Запустите режим охлаждения, Если текущая температура теста выше 25,5 по Цельсию.

P3: коррекция температуры. Эта функция может использоваться, когда измеряемое значение и фактическое значение являются предвзятыми. Скорректированное значение = измеренное значение + заданное значение. Если текущая измеряемая температура составляет 25,8 градусов Цельсия, а значение коррекции-0,2 градусов, фактическое значение, показанное после возврата 25,8-0,2, что составляет 25,6 градусов Цельсия.

P4: время задержки. Модуль должен переключать положительные и отрицательные полюса из-за постоянной температуры при нормальной работе TEC. В настоящее время разница температур между оборудованием относительно большая. Поэтому требуется задержка для обеспечения теплоотвода и возврата к нормальной температуре окружающей среды. Повторное включение положительного и отрицательного переключения для защиты срока службы TEC.

P5: сигнализация высокой температуры. Когда температура в реальном времени выше, чем это значение, подскажите тревогу. Вам не нужно закрывать функцию.

P6: сигнал низкой температуры. Когда температура в реальном времени ниже этого значения, подскажите тревогу. Вам не нужно закрывать функцию.

6. Инструкции:

Шаг 1. Нажмите и удерживайте клавишу «установить», введите во внутреннее меню. Сначала настройка по умолчанию P1. Нажмите «+» и «-», чтобы выбрать P1-P6.If select P1 (рабочий режим A/H/C), а короткое нажатие «Настроить» еще раз, чтобы установить P1. Нажмите '+' и '-', чтобы выбрать рабочий режим A/H/C. Затем Коротко нажмите кнопку «Настроить» меню еще раз.

Шаг 2: Установите P2-P6 как шаг 1;

Шаг 3: Автоматическое сохранение через 3 секунды.

7. Пример:

Если заданное значение температуры 25 по Цельсию. Температура возврата-0,5 по Цельсию. Поэтому диапазон температур составляет 24,5 ~ 25,5 по Цельсию. Когда температура в реальном времени находится в диапазоне 24,5 ~ 25,5 по Цельсию, нагревание и охлаждение не запускаются, что является выходом без какого-либо тока, и TEC не работает.

Запустите режим нагрева, когда температура ниже 24,5 градусов Цельсия. Выходной терминал выводит '+ H -' и обеспечивает питание для TEC, благодаря чему работа находится в режиме нагрева. В это время «h' реле включено для запуска необходимых вспомогательных аксессуаров для обогрева.

Запустите режим охлаждения, когда температура выше 25,5 градусов Цельсия. Выходной терминал выводит '- C +' и обеспечивает питание для TEC, благодаря чему работа находится в режиме охлаждения. В это время, реле 'n' включено, чтобы запустить необходимые вспомогательные аксессуары для охлаждения. Например, радиатор или вентилятор.

8. Используя внимание:

1>. Входной терминал может питаться только от постоянного тока 12 В, а максимальный диапазон 10-14 в.

2>. Нагрузку можно использовать только для охлаждающей пластины TEC или оборудования, которое может быть изменено положительным и отрицательным.

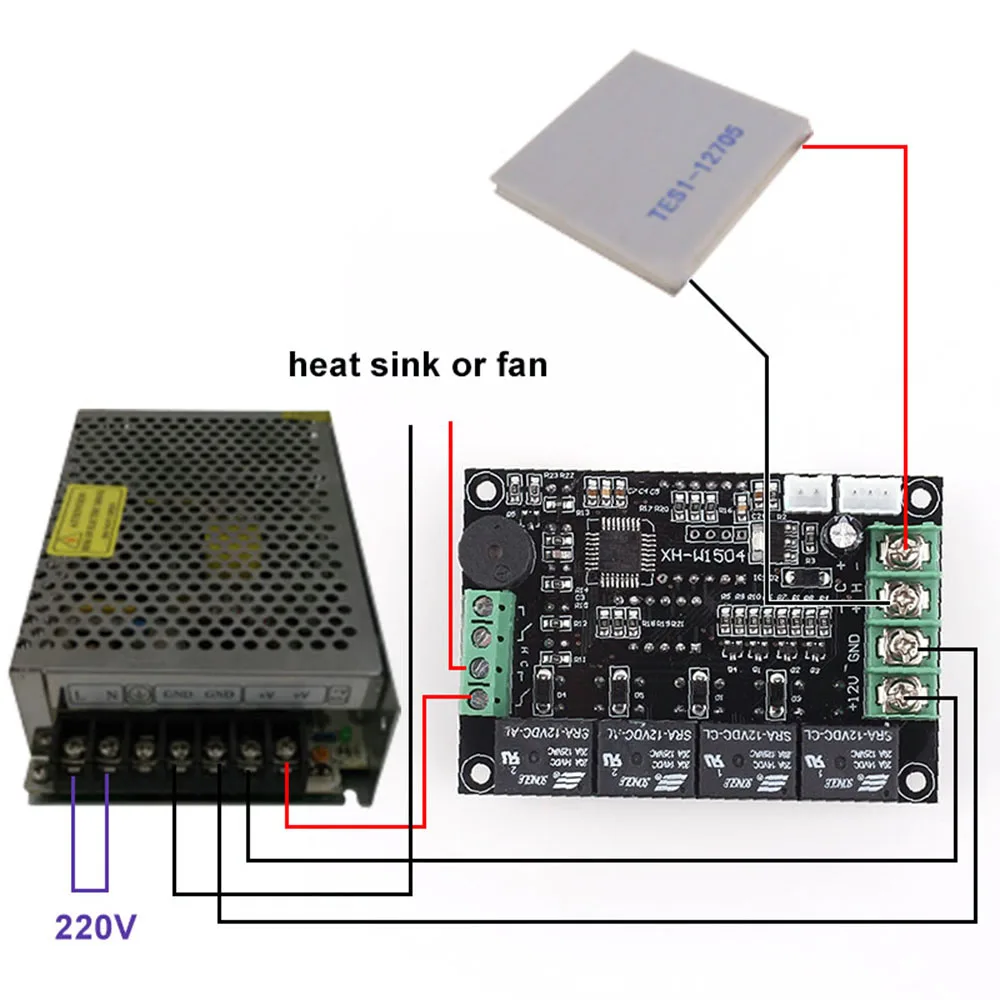

3>. Необходимо использовать интерфейс расширения, если мощность управления превышает 15 а/180 Вт, когда contorl TEC. Максимальная нагрузка не должна превышать 15 а/180 Вт.

4>. Если вам нужно использовать систему охлаждения, вы должны подключиться к вспомогательному интерфейсу.

5>. Точность температуры зависит от мощности охлаждения/нагрева. Чем ниже мощность, тем выше точность. Чем выше мощность, тем ниже точность. Вот что делает инерция. Возвратная температура не должна быть слишком маленькой, чтобы избежать частого изменения типа управления привести к уменьшению срока службы.

9. Применение:

1>. Самодельный термостатический блок управления

2>. Шкаф Оборудования

3>. Система кондиционирования воздуха

4>. Защита от контроля температуры

5>. Холодильник

6>. Морозильник

7>. Водонагреватель

8>. Хосты

9>. Управление Люком

10. Вопросы о частоте:

1>. Как восстановить заводские настройки?

В: устройство не поддерживает Восстановление настроек по умолчанию. Пользователям необходимо выполнять пошаговые задания.

2>. Почему отображается «lll'» и будильник?

В: Сбой датчика, проверьте датчик или замените его.

3>. Что такое SV, который отображается на меньшем экране?

В: это заданное значение температуры, а не температурный диапазон.

4>. Можно ли сохранить параметры после выключения питания?

В: Да, может.
