Универсальный беспроводной пульт дистанционного управления 433 МГц 12 В

Универсальный беспроводной пульт дистанционного управления 433 МГц 12 В

433 МГц Универсальный Беспроводной дистанционного Управление переключатель DC12V 4-Канальный Релейный Модуль приемника и RF передатчик & 4 кнопок пульта дистанционного управления, Управление

Области применения:

Дверь гаража с дистанционным управлением \ дверь дома с дистанционным управлением \Лампа с дистанционным управлением \ шторы с дистанционным управлением \ забавное дистанционное управление и другие устройства с дистанционным управлением.

Посылка заказа включает:

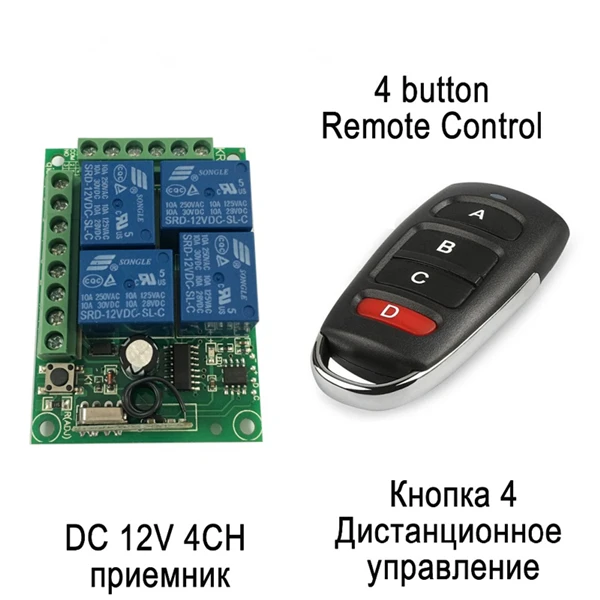

1 шт KR1204 и 1 пульт дистанционного управления

Подробности:

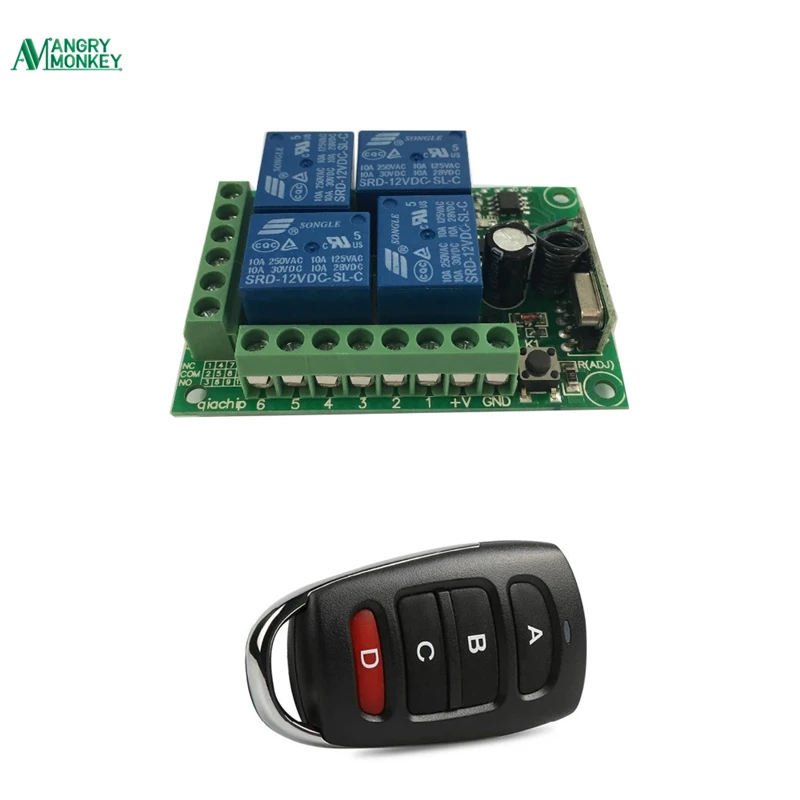

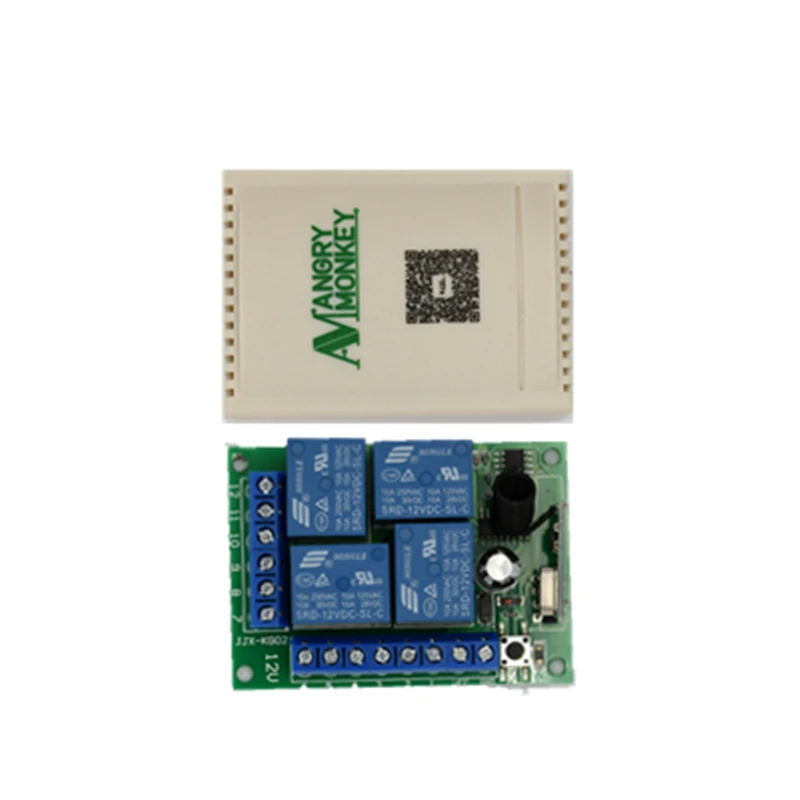

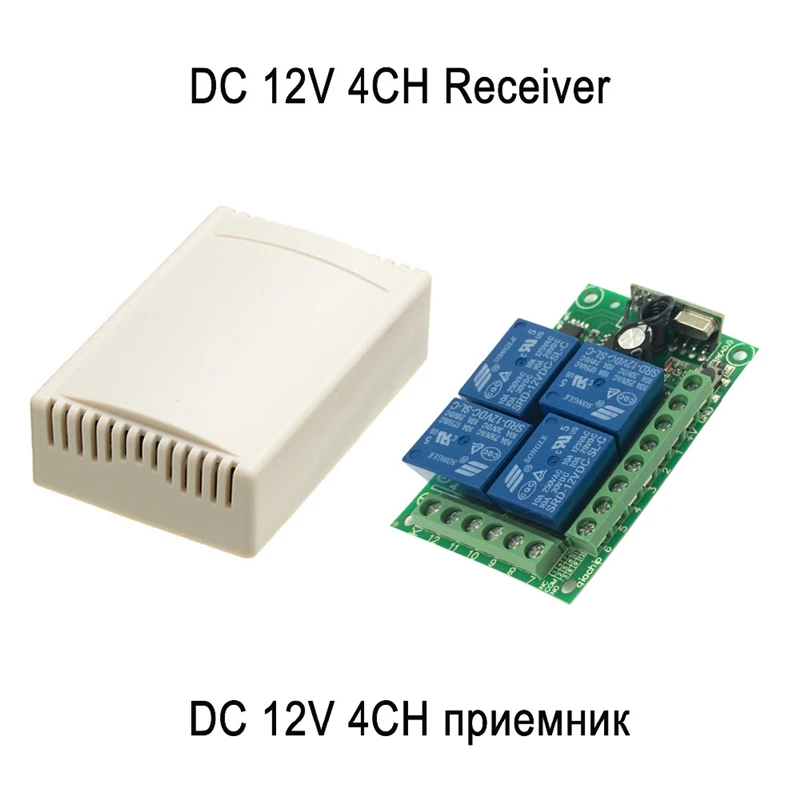

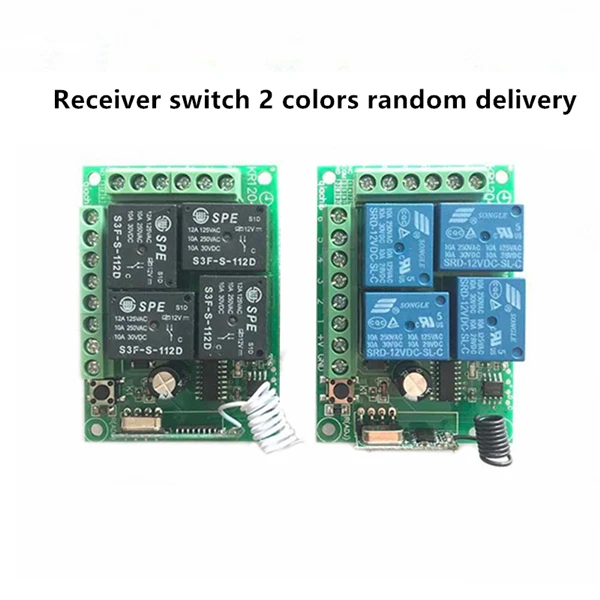

Модуль переключателя приемника (KR1204): 1 шт. с пластиковой оболочкой

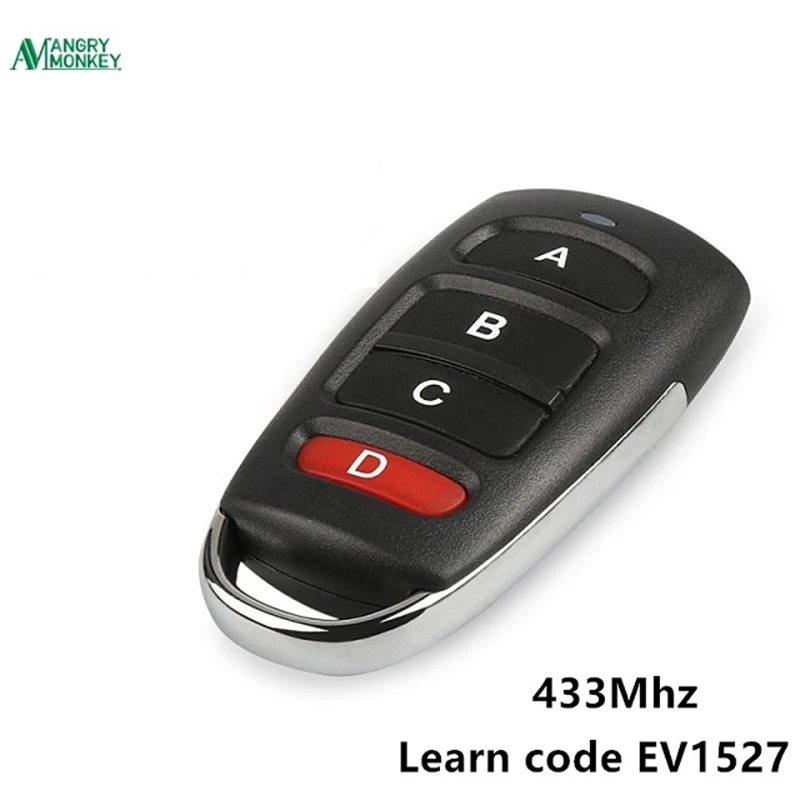

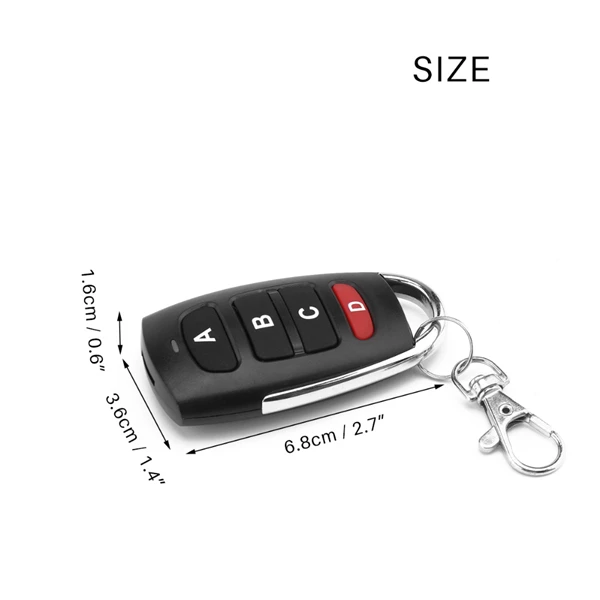

Пульт дистанционного управления: 1 шт. с батареей

Обратите внимание: Номер детали модуля переключателя приемника KR1204-4 3 способа работы. Выходной сигнал имеет 2 уровня напряжения. Он определяется импутом COM pin.

Но, пожалуйста, обратите внимание:Дополнительный источник питания должен находиться в диапазоне между модулем переключателя приемника-(DC5-12V, 85-240 В переменного тока).

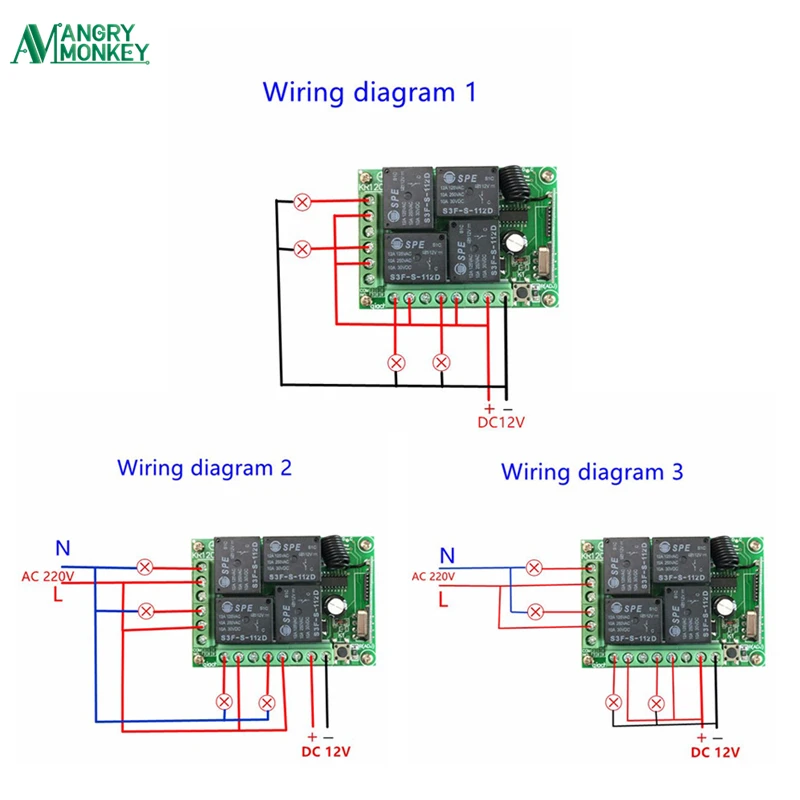

Пожалуйста, ознакомьтесь с приведенной ниже схемой для лучшего понимания.

Важная информация:

Вы можете сочетать пульт дистанционного управления с переключателем приемникаМодуль (KR1204-4) в 3 режимах.

Режим дистанционного управления 1:Мгновенный/пробежка

Нажмите и удерживайте одну клавишу->ON; Отпустите клавишу->OFF

Подробности:

Удерживайте одну клавишу, соответствующий канал работает/включается; Затем отпустите палец, канал поворачивается, чтобы остановить/выключить.

Режим дистанционного управления 2:Тумблер/самозамок

Нажмите одну клавишу->ON; Нажмите одну и ту же клавишу еще раз->OFF

Подробности:

Нажмите одну клавишу один раз, соответствующий канал включается/включается;

Нажмите одну и ту же клавишу еще раз на том же канале для остановки/выключения.

Режим дистанционного управления 3:Блокировка/Внутренний замок

Нажмите один ключ один раз-> ВКЛ; Нажмите другой ключ один раз-> ВЫКЛ

Подробности:

Нажмите одну клавишу один раз (например, возьмите клавишу), соответствующий канал (например, канал 1) Поверните в режим работы/включения;

Нажмите другой ключ один раз (например, take B), тот же канал повернуть, чтобы остановить/выключить. В то же время другой соответствующий канал (например, канал 2) включается/включается.

Как установить режим дистанционного управления:

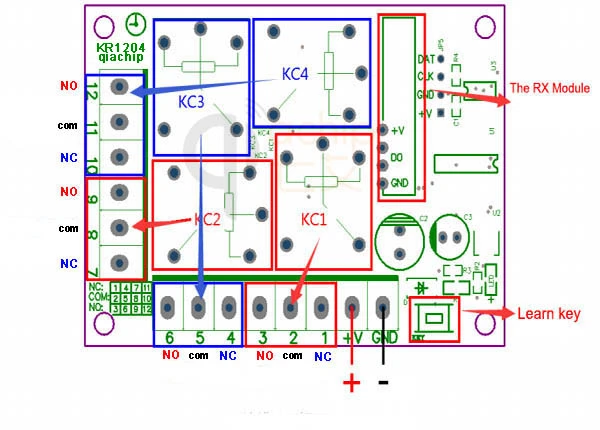

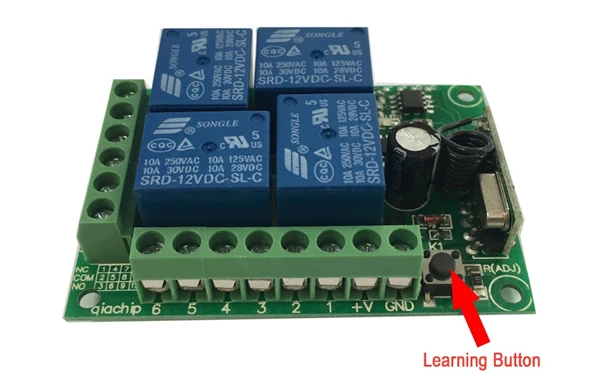

Пожалуйста, найдите обучающий ключ модуля переключателя приемника, проверив ниже фото:

Примечание: Когда вы получаете продукт, он может быть установлен в одном удаленном режиме случайным образом, потому что каждый продукт получил тест, когда он может быть аранжирован для отправки.Итак, если вы хотите выбрать понравившийся Вам удаленный режим, удалите имеющиеся данные для первого шага:

Как сделатьУдалите имеющиеся данные дистанционного управления?

ПРессКлюч обученияНаМодуль переключателя приемникаДоска8Время, Затем подождите, пока светодиодный индикатор на плате начнет мигать 7 раз, существующие данные будут удалены успешно. (Если светодиодный индикатор на плате не мигает, пожалуйста, проверьте состояние источника питания, сделайте его правильным и повторите попытку)

Как сделатьУстановите режим дистанционного управления:

1-МОМентарный/Jog режим:

ПРессКлюч обученияНа модульной плате приемника Один разВстроенный светодиодный индикатор будет мигать одновременно.

Затем нажмите любую из кнопок дистанционного управления (или какую из них вы хотите использовать), бортовой светодиодный индикатор будет мигать 3 раза, чтобы сообщить, что Настройка мгновенного режима успешна.

2-тумблер/самозамок:

ПРессКлюч обученияНаМодуль переключателя приемникаДоска2.Раз.Встроенный светодиодный индикатор будет мигать одновременно.TПри нажатии любой из кнопок дистанционного управления (или какой из них вы хотите использовать) Встроенный светодиодный индикатор будет мигать 3 раза, чтобы сообщить, что Настройка режима переключения прошла успешно.

3-Блокировка/Внутренний замок:

ПРессКлюч обученияНаМодуль переключателя приемникаДоска3.Раз.Встроенный светодиодный индикатор будет мигать одновременно.

Затем нажмите первый удаленный ключ (например, ключ A), затем нажмите второй ключ (например, ключ B), встроенный светодиодный индикатор будет мигать 3 раза, чтобы сообщить, что Настройка блокируемого режима прошла успешно. Первая нажатая клавиша стоит вкл (как клавиша A ), а вторая нажатая клавиша ВЫКЛ (как клавиша B).

4-2 канала Мгновенный/Jog + 2 канала тумблер/самозамок:

ПРессКлюч обученияНаМодуль переключателя приемникаДоска4.Раз.Встроенный светодиодный индикатор будет мигать одновременно.

Затем нажмите любую кнопку дистанционного управления, бортовой светодиодный индикатор будет мигать 3 раза, чтобы сообщить, что Настройка этого режима успешна

5-2 канала Мгновенный/пробежка + 2 канала с блокировкой/блокировки:

ПРессКлюч обученияНаМодуль переключателя приемникаДоска5Раз.Встроенный светодиодный индикатор будет мигать одновременно.

Затем нажмите любую кнопку дистанционного управления, бортовой светодиодный индикатор будет мигать 3 раза, чтобы сообщить, что Настройка этого режима успешна.

6-2ChannelsПереключение/самозамок + 2 канала блокировки/блокировки:

ПРессКлюч обученияНаМодуль переключателя приемникаДоска6Раз.Встроенный светодиодный индикатор будет мигать одновременно.

Затем нажмите любую кнопку дистанционного управления, бортовой светодиодный индикатор будет мигать 3 раза, чтобы сообщить, что Настройка этого режима успешна

7-2ChannelsБлокировка + 2 канала:

ПРессКлюч обученияНаМодуль переключателя приемникаДоска7Раз.Встроенный светодиодный индикатор будет мигать одновременно.

Затем нажмите любую кнопку дистанционного управления, бортовой светодиодный индикатор будет мигать 3 раза, чтобы сообщить, что Настройка этого режима успешна

Спецификация продукта:

Характер электроники:

1. Рабочее напряжение: DC12V

2. Выходное напряжение: определяется входом COM PIN

3. Код: EV1527

4. Предел тока петли: 5A

5. Ток покоя: 5 мА

6. Рабочая частота: 433 МГц

7. Чувствительность приема: -104dBm

8. Функция: Мгновенный/переключаемый/защелкивающийся

9. Режим модуляции: ASK

10. Режим соответствия: Интеллектуальный код обучения

Функции штифта:

+ V: положительный полюсный вход

GND: вход отрицательного полюса

1. KC1 нормальное закрытие реле (NC)

2. KC1 общее реле (COM)

3. KC1 нормальное открытие реле (нет)

4. KC3 нормальное закрытие реле (NC)

5. KC3 общее реле (COM)

6. KC3 нормальное открытие реле (нет)

7. KC2 нормальное закрытие реле (NC)

8. KC2 общее реле (COM)

9. KC2 нормальное открытие реле (нет)

10. KC4 нормальное закрытие реле (NC)

11. KC4 Общие Реле (COM)

12. KC4 нормальное открытие реле (нет)

Когда реле заряжено, нет и COM подключено.

Важная информация для покупателей:

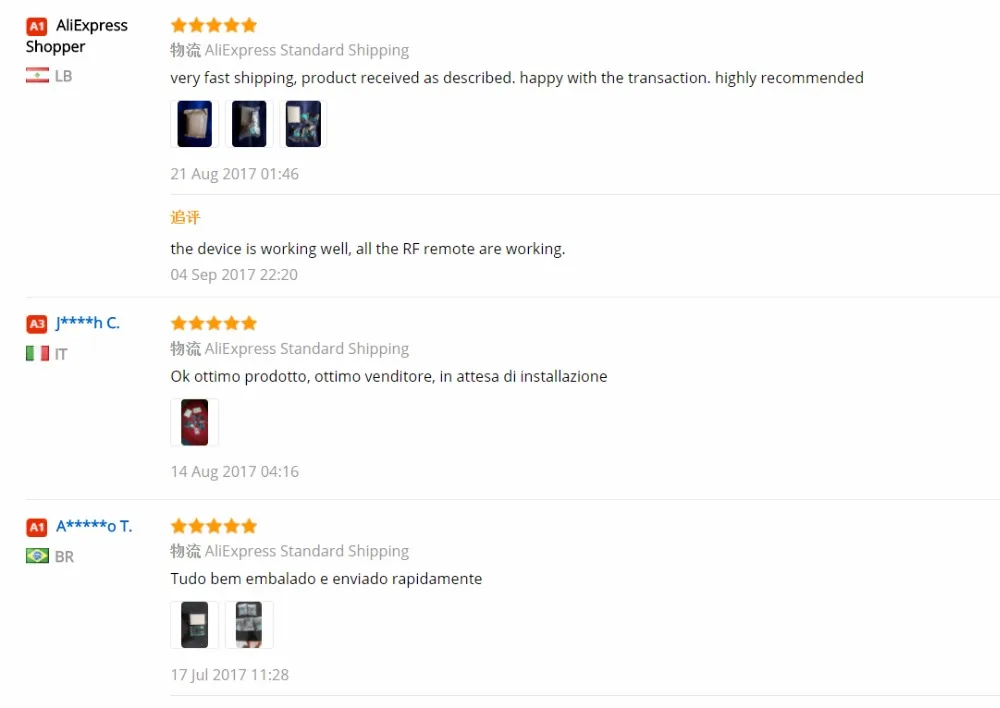

1. Комментарии для 5 звезд:
