Raspberry Pi robot building kit: AlphaBot, камера, набор для сборки: Raspberry Pi 3 Model B

Обзор

Этот комплект поставляется с Raspberry Pi 3 Model B +, AlphaBot Роботизированная платформа (отслеживание линии, уклонение от препятствий, измерение скорости, блок с пультом дистанционного управления), а также камера (с сервоприводом и 2 DOF полукруглой потайной головкой).

Благодаря модулям в комплекте, вы можете быстро начать работу с роботизированной разработкой, например, отслеживанием линий, избеганием столкновений, ИК-пультом дистанционного управления, а также мониторингом видео через сеть и т. д. Более того, благодаря богатым Raspberry Pi с открытым исходным кодом и модульному дизайну AlphaBot вы научитесь расширать и модифицировать, И, наконец, создайте своего робота Raspberry Pi.

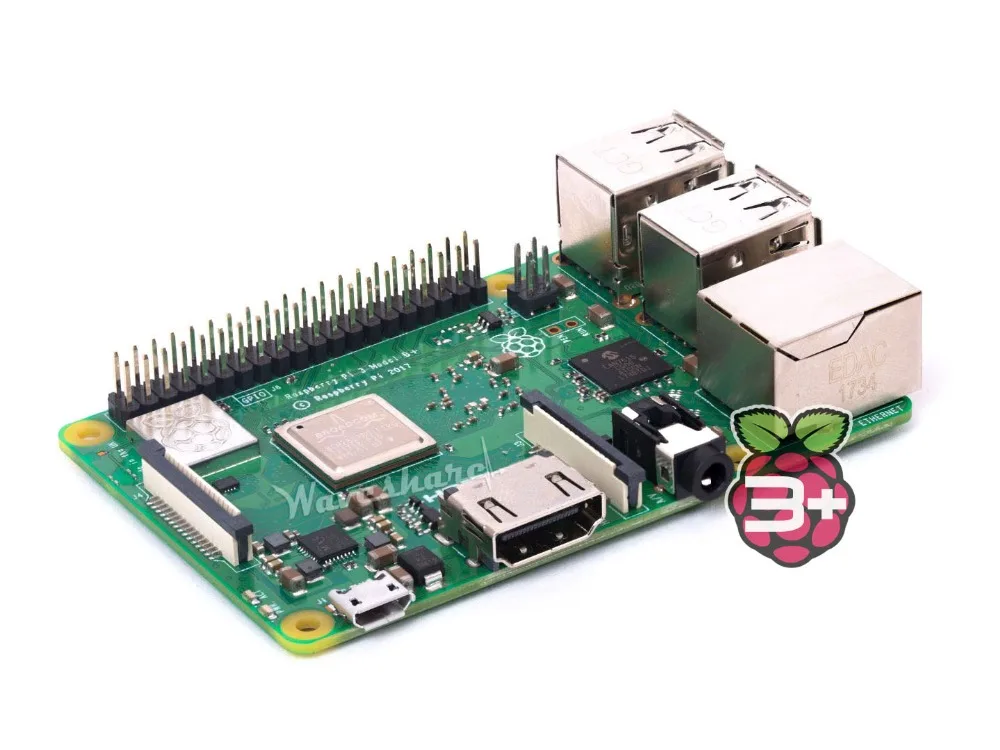

Raspberry Pi 3 Model B + Технические характеристики

• Broadcom BCM2837B0, Cortex-A53 (ARMv8), 64-разрядная SoC @ 1,4 ГГц
• 1 ГБ LPDDR2 SDRAM (синхронное динамическое ОЗУ)
• 2,4 ГГц и 5 ГГц IEEE 802,11. b/g/n/ac, беспроводная ЛВС, Bluetooth 4,2, BLE
• Gigabit Ethernet через USB 2,0 (максимальная производительность 300 Мбит/с)
• Расширенный 40 pin GPIO header
• Полноразмерный HDMI
• 4 порта USB 2,0
• Порт камеры CSI для подключения камеры Raspberry Pi
• Порт DSI для подключения сенсорного экрана Raspberry Pi
• 4-полюсный стереовыходной и композитный видеопорт
• Порт Micro SD для загрузки операционной системы и хранения данных
• 5V/2.5A DC вход питания
• Поддержка Ethernet-сети (PoE) (требуется отдельная шляпа PoE)

AlphaBot Особенности

• Raspberry Pi/Arduino интерфейсы, работает как с одной, так и с другой
• Расширитель Arduino, поддерживает щит Arduino
• Модульный дизайн, plug-and-play, модули, такие как отслеживание линий, устранение помех, измерение скорости и т. д., устраняющие проблемы с подключением бесконтактных проводов.
• LM298P драйвер двигателя с защитой диода, более безопасный
• LM2596 Стандартное напряжение, обеспечивает стабильное питание 5 В для Raspberry Pi/Arduino
• Чип сбора AD TLC1543, позволяет Pi использовать аналоговые датчики

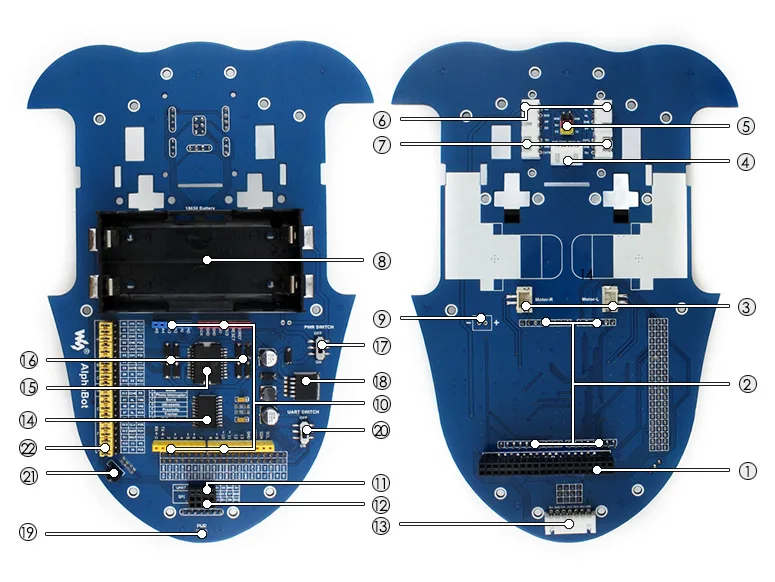

Что на материнской плате AlphaBot

1. Raspberry Pi интерфейс:Для подключения Raspberry Pi
2. Arduino интерфейс:Для подключения Arduino
3. Интерфейс мотора
4. Ультразвуковой Модуль интерфейса
5. Серво Модуль интерфейса
6. Модуль обхода препятствий интерфейс
7. Скорость измерительный интерфейс
8. Батарея Патрон лампы:Поддерживает 18650 батареи
9. Закрытый вход питания (не припаянный):Для подключения другого внешнего источника питания
10. Удлинитель Arduino:Для подключения щитков Arduino
11. UART интерфейс:Для подключения модуля Bluetooth, дистанционно Управляйте роботом через Bluetooth
12. SPI интерфейс:Для подключения беспроводного модуля NRF24L01
13. Интерфейс модуля отслеживания линий
14. TLC1543:10-битная объявление приобретения чип, позволяет Pi использовать аналоговые датчики
15. LM298P:Двухканальный драйвер двигателя, до 2 а тока
16. Анти-обратный диод
17. Мощность переключатель
18. LM2596:5V регулятор
19. Мощность индикатор
20. UART переключатель:Включите, чтобы включить последовательную связь между Raspberry Pi и Arduino
21. ИК-приемником:Управляйте роботом дистанционно через инфракрасный
22. Raspberry Pi/Arduino выбор:Выберите Raspberry Pi или Arduino, чтобы управлять периферийными устройствами робота

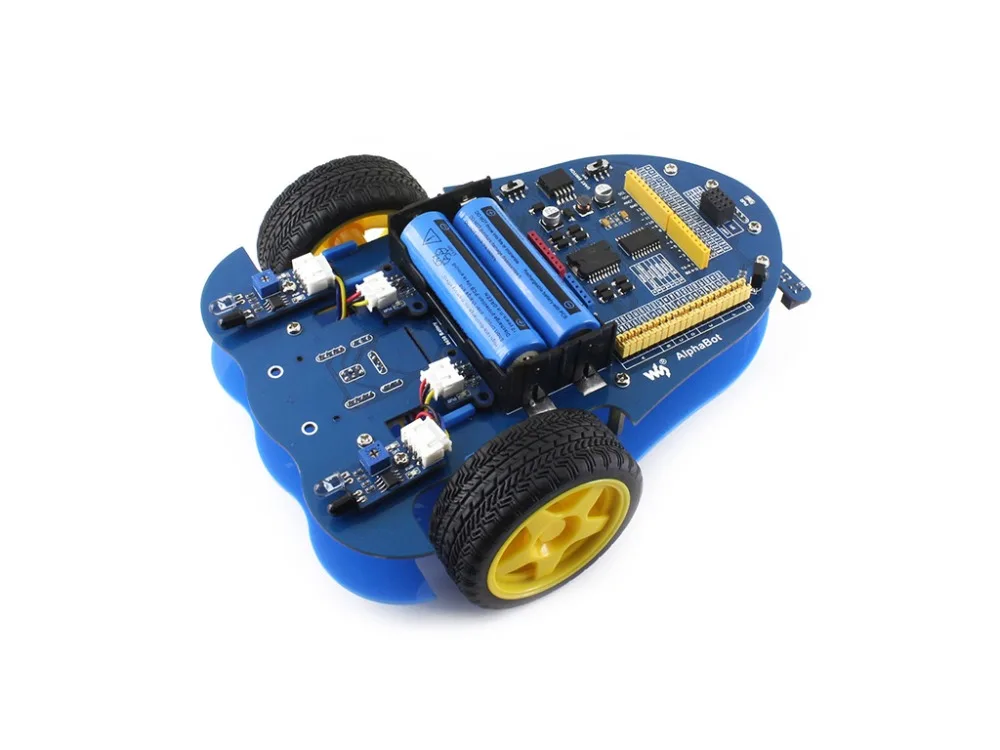

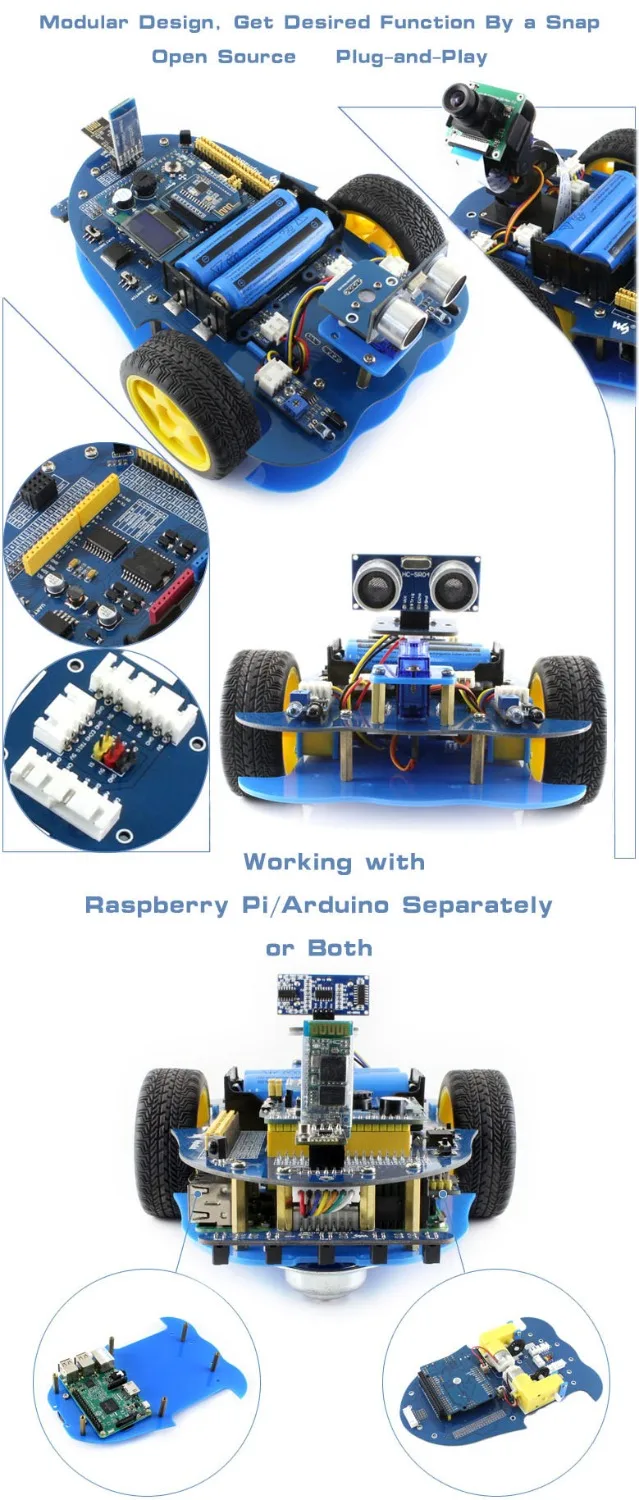

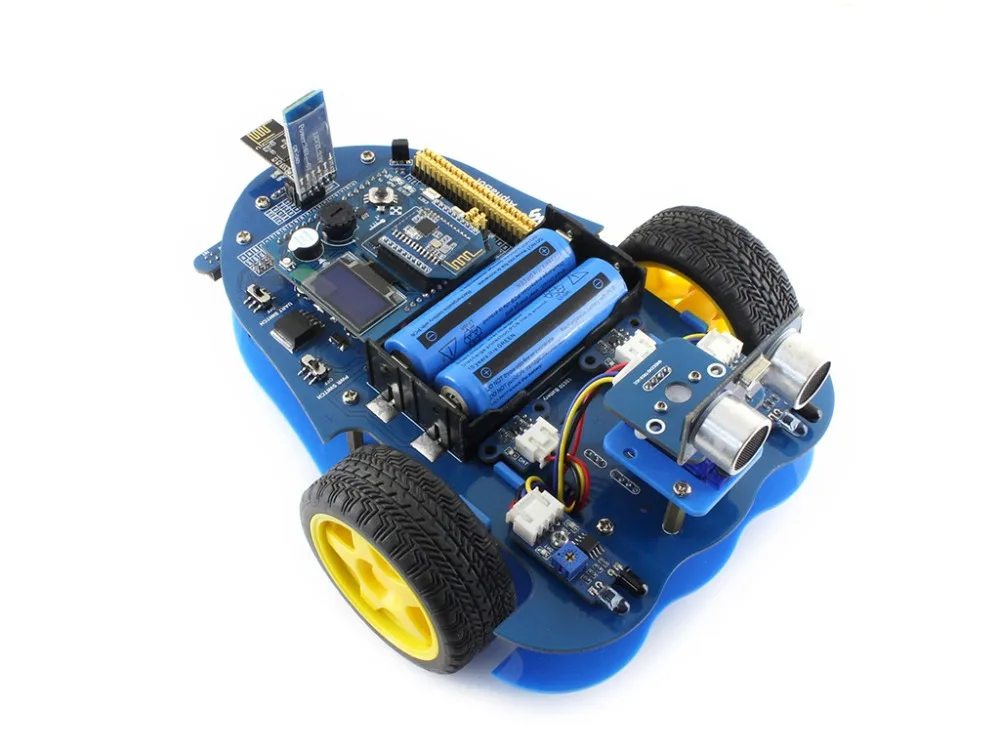

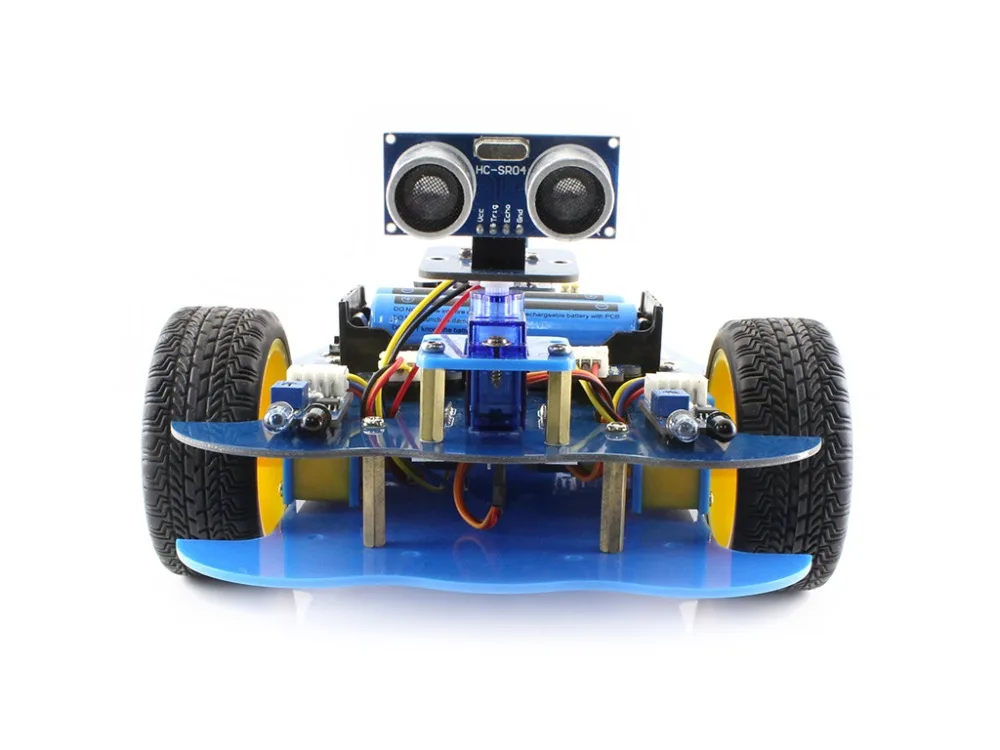

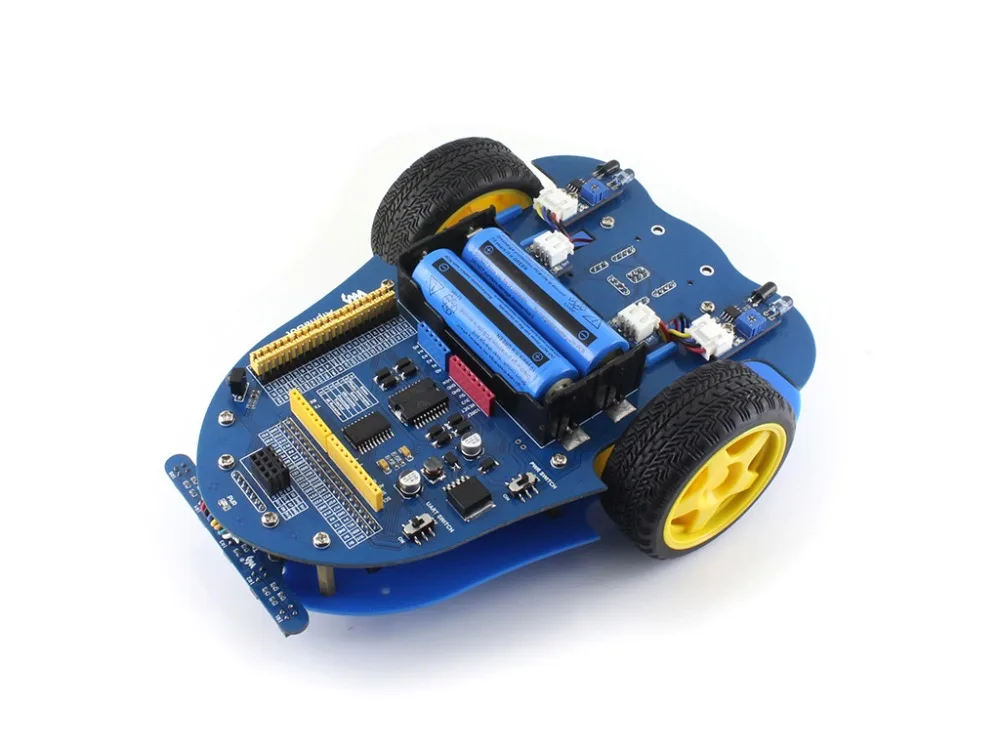

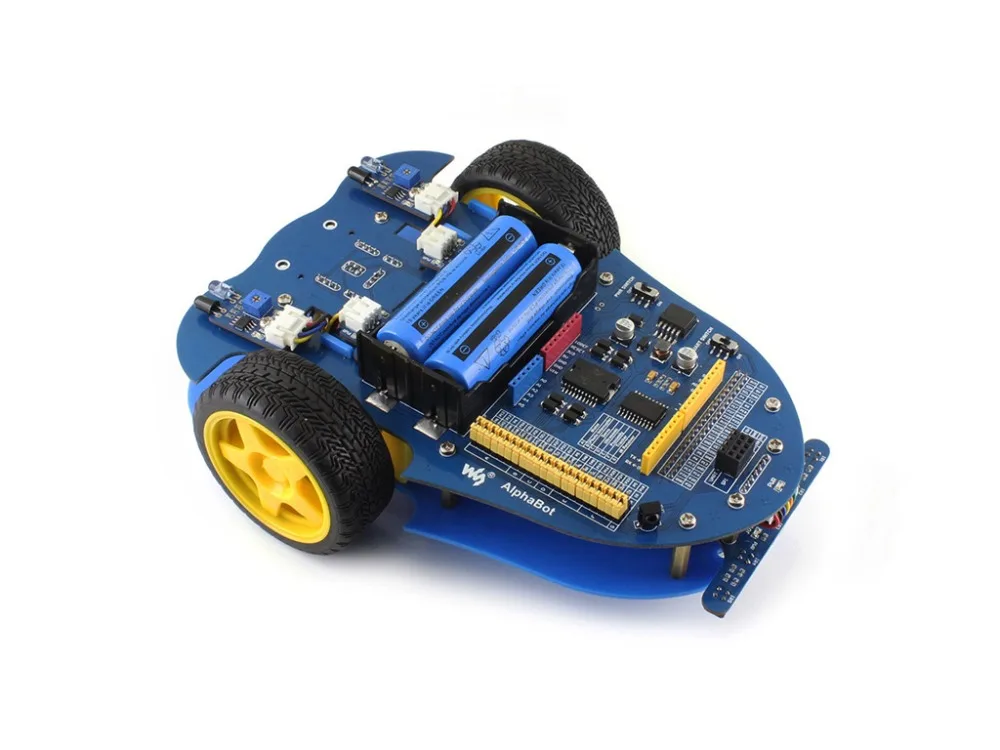

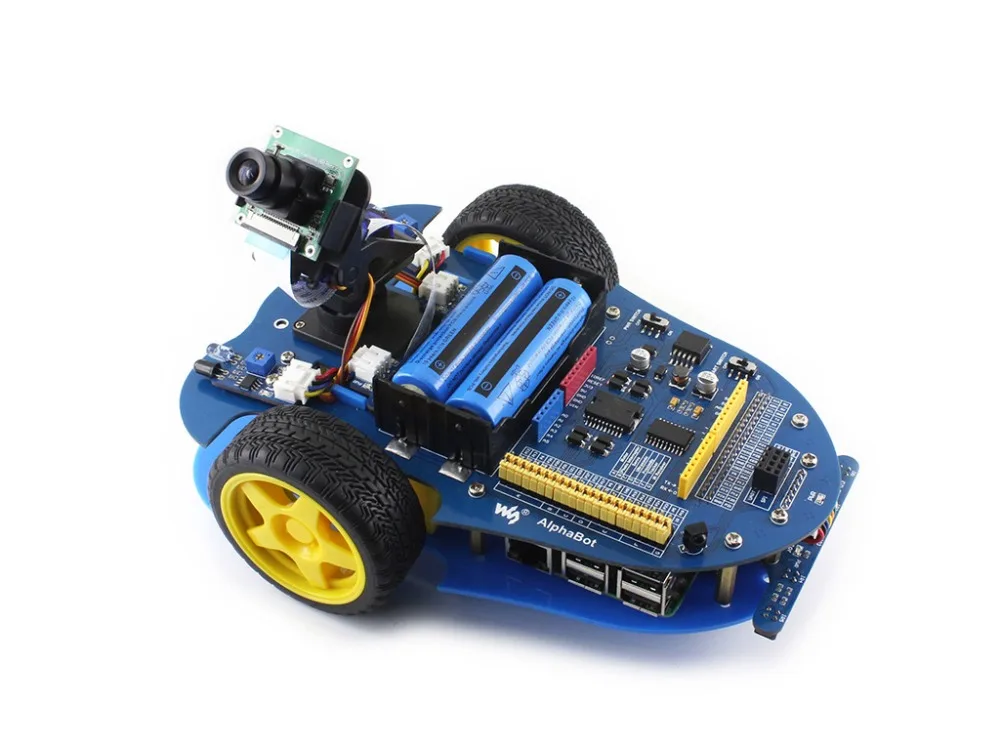

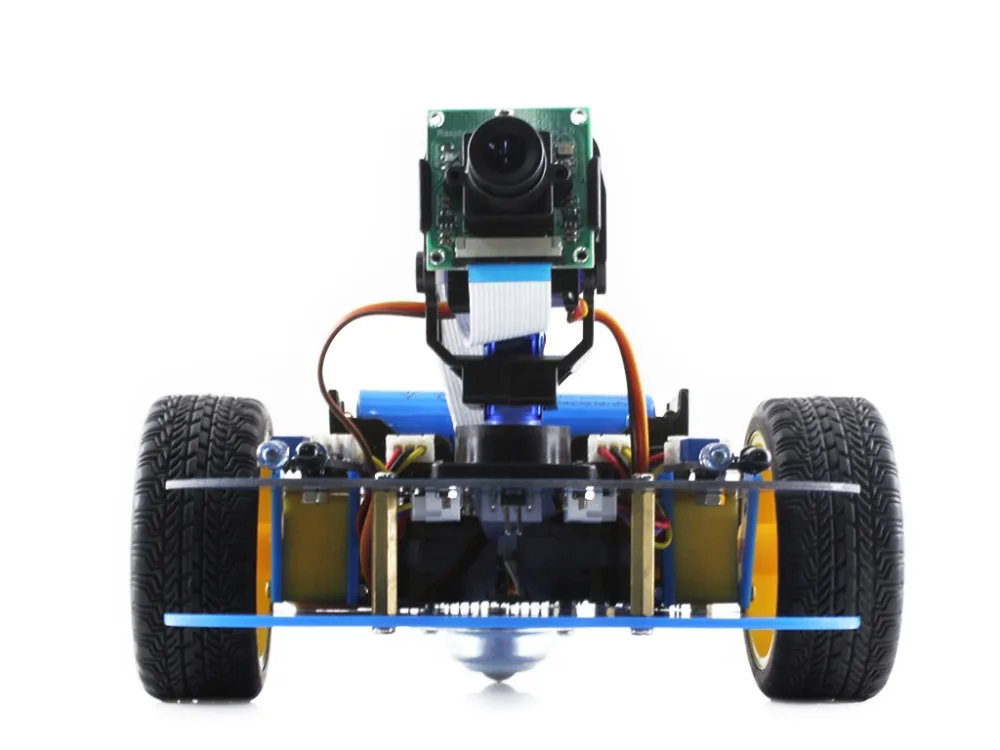

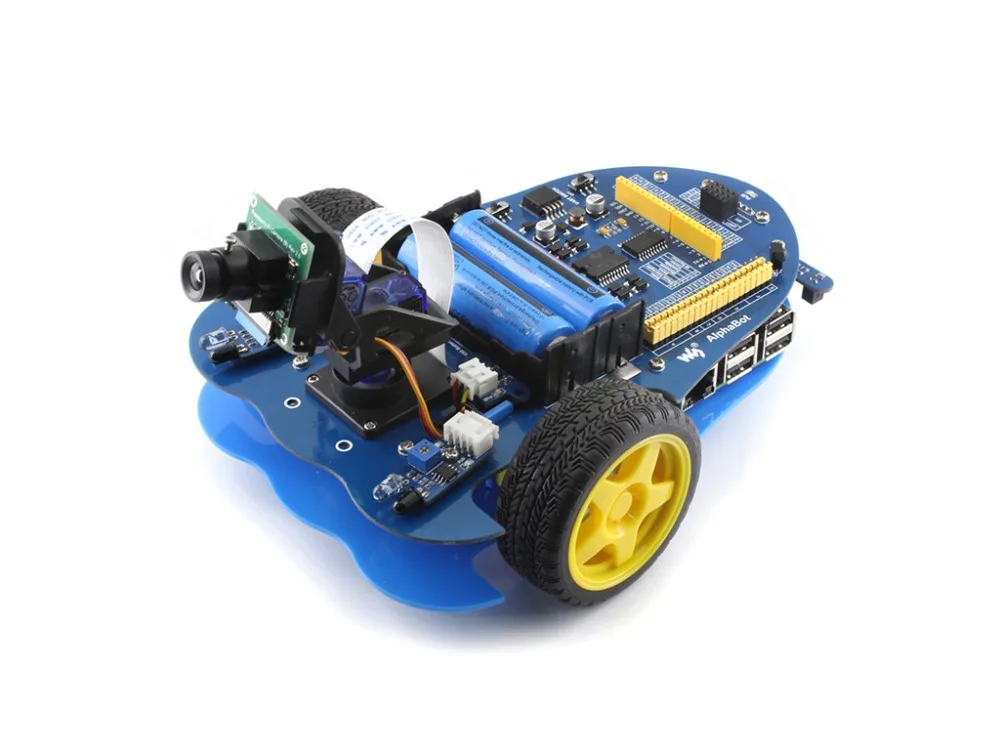

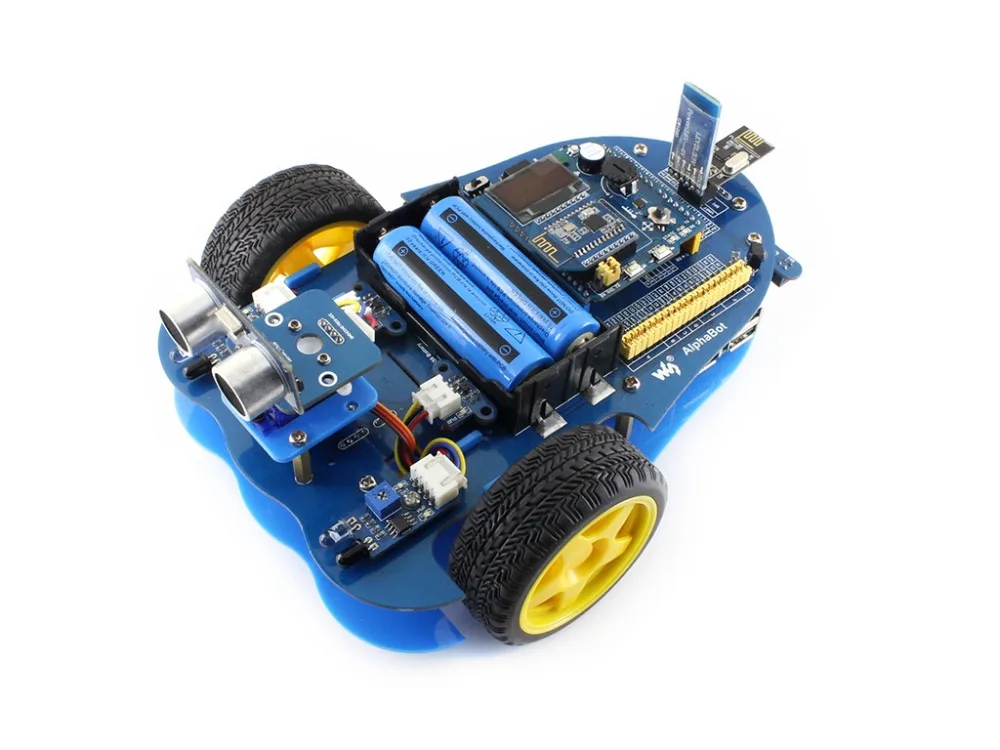

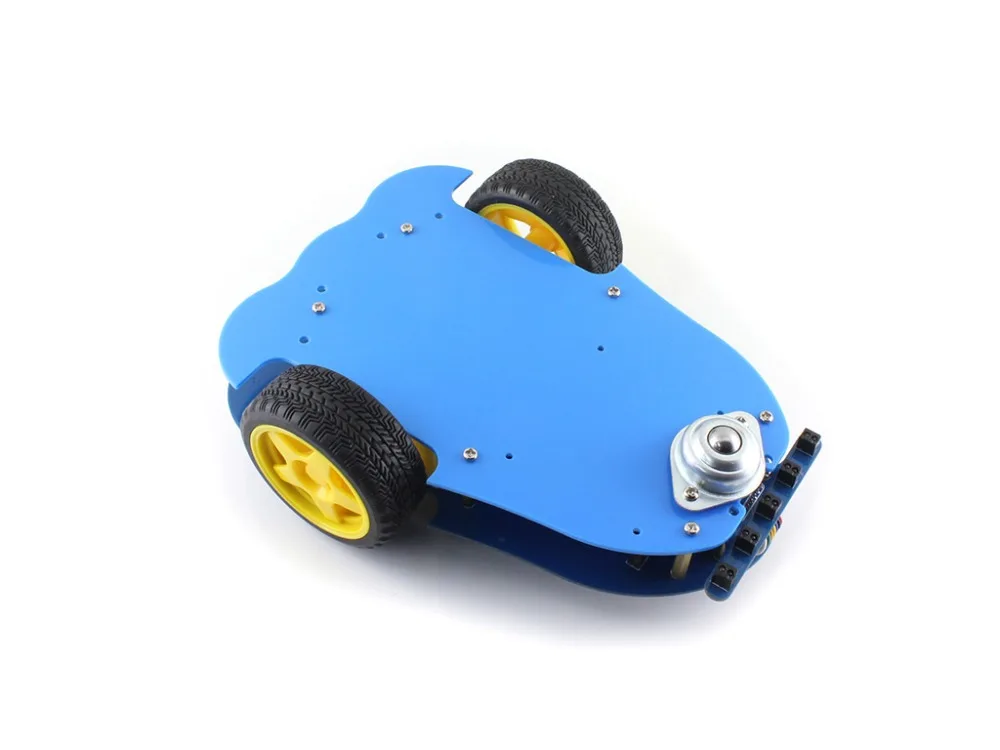

Фото

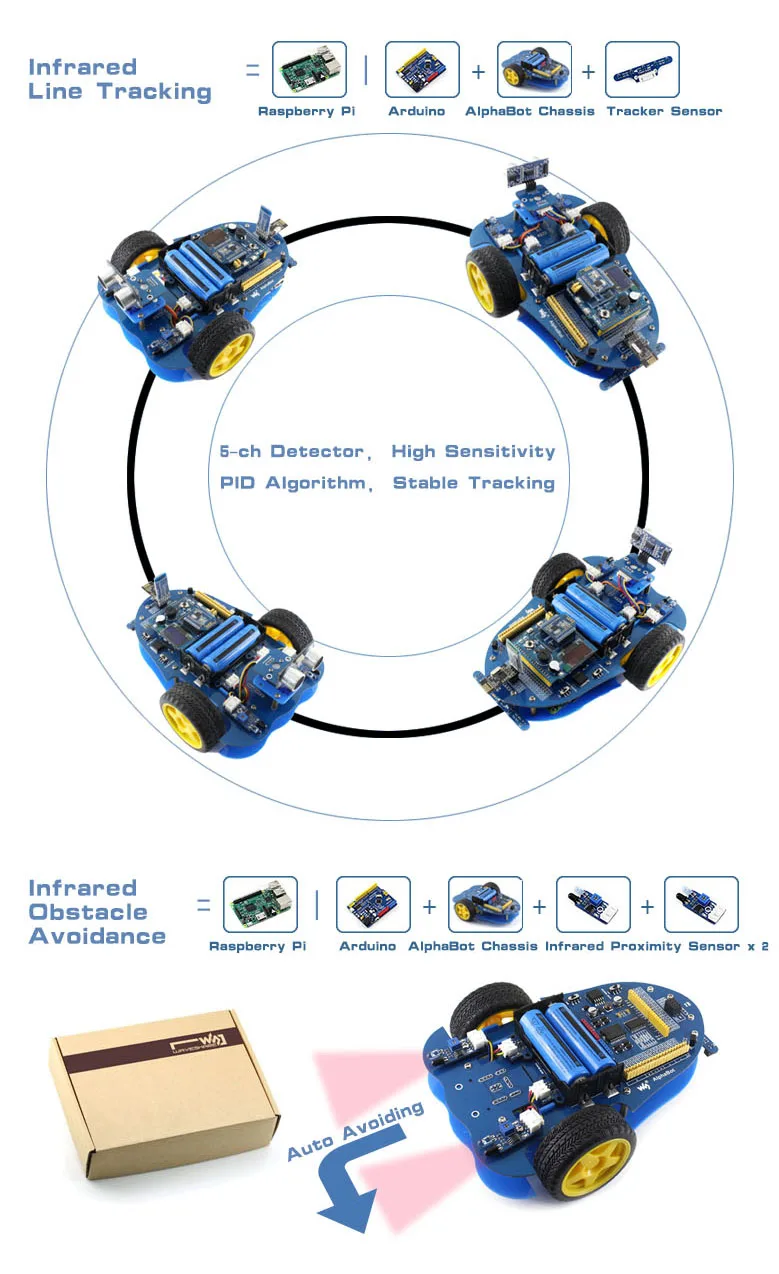

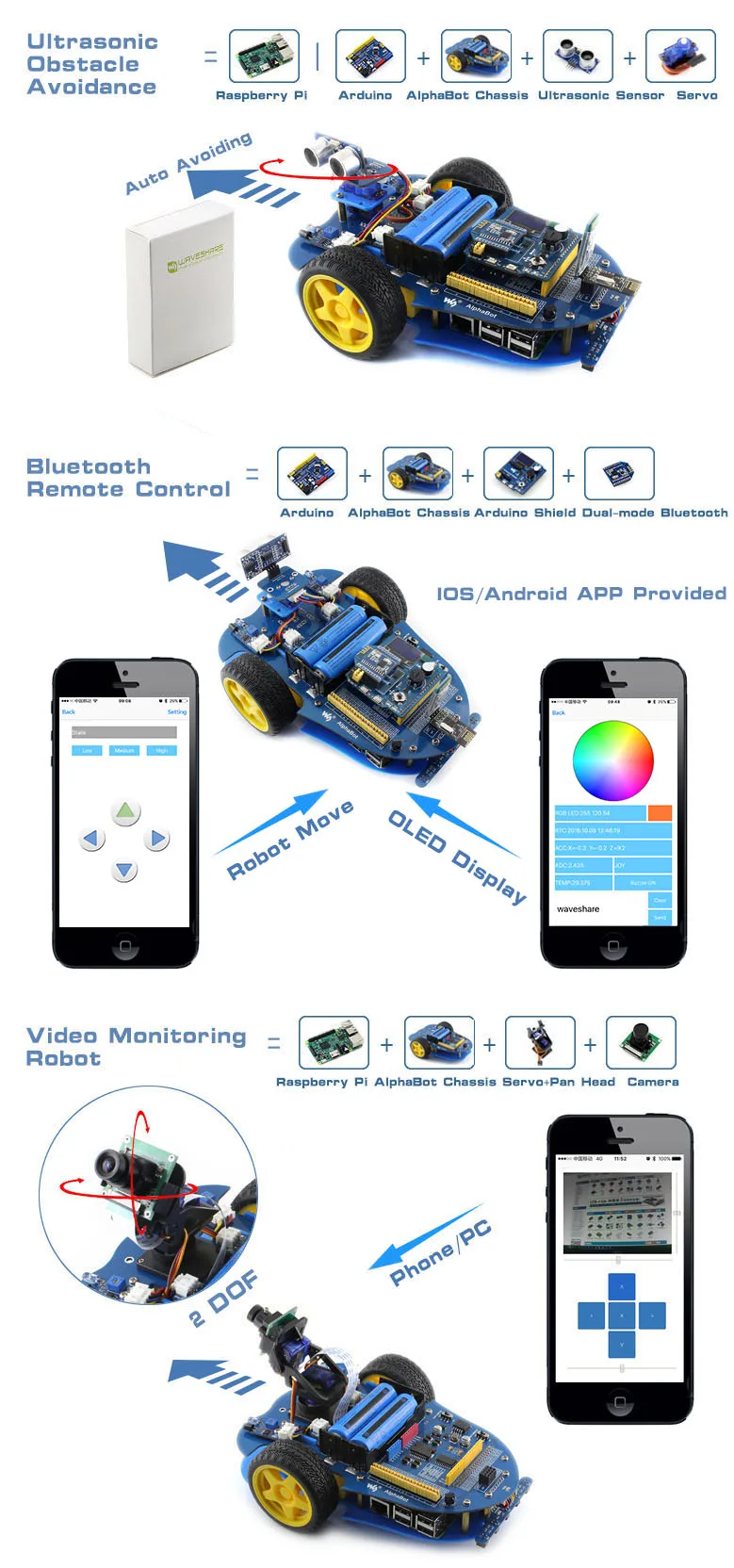

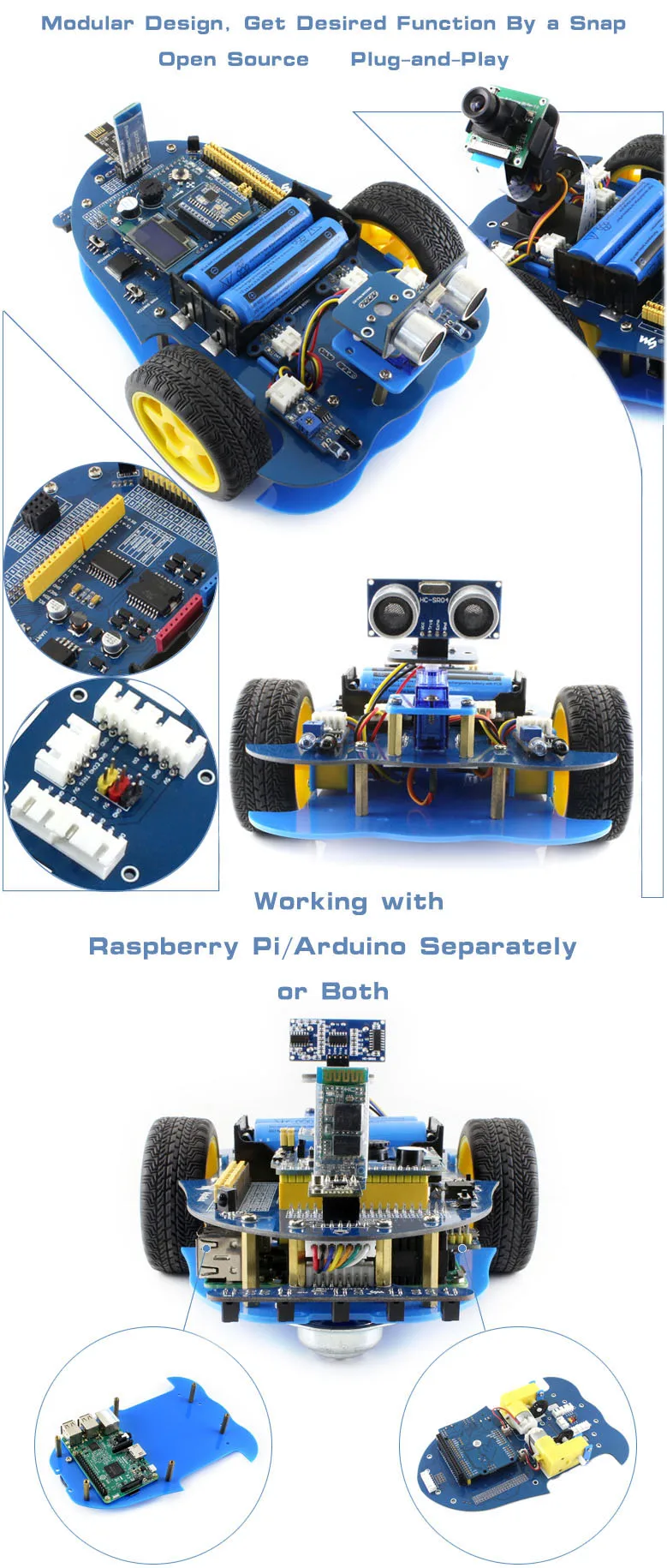

Примеры

Примечание: фотографии только для справки, другие платы/модули/аксессуары не включены в цену.

Развития ресурсы

Вики:Www.wav eshare.com/wiki/AlphaBot

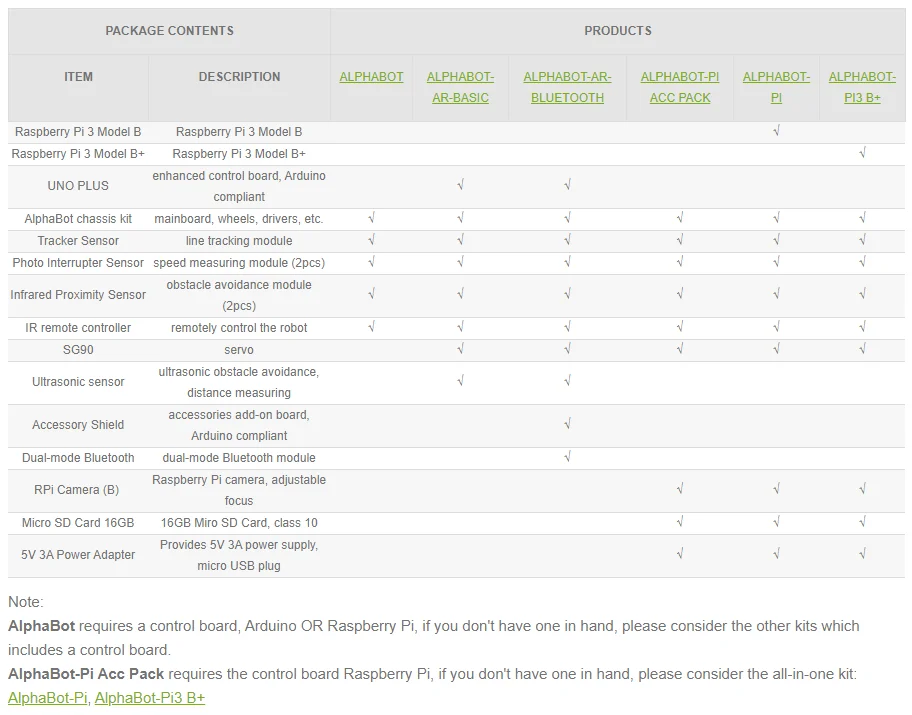

Гид по выбору

Посылка содержание

Вес:0,606 кг

AlphaBot Стандартный

Примечание: для работы этого продукта требуется две батареи 18650, которые не входят в комплект, и их следует приобретать отдельно.

1. AlphaBot материнская плата x1
2. Трекер Сенсор x1
3. Фотопрерывателя Сенсор x2
4. Инфракрасный датчик приближения x2
5. Мотор с коробкой передач 2 шт. x1
6. AlphaBot wheel 2 шт. x1
7. AlphaBot акриловая рама x1
8. Пластина крепления двигателя 4 шт. x1
9. Omni-колесо направления x1
10. 2 шт., 20 слотов, диск с кодировщиком x1
11. ИК-пульт дистанционного управления x1
12. XH2.54 4 см 4Pin 2 шт. x1
13. XH2.54 4 см 3Pin 2 шт. x1
14. XH2.54 4 см 7Pin x1
15. AlphaBot винты x1

Дополнительные детали в комплекте

1. Raspberry Pi 3 Model B + x1
2. Камера RPi (B) x1
3. SG90 servo x2
4. 2. Комплект наклона и панорамирования DOF x1
5. 15PIN FFC 25 см x1
6. Карта Micro SD 16 Гб x1
7. Адаптер питания стандарта США 5 В/3 А micro x1
8. Картридер Micro SD x 1(Дополнительная Бесплатная доставка)
