Счетчик кулона TF03K измеритель емкости аккумулятора индикатор напряжения и тока

База для образцов, если вам нужно, вы можете купить

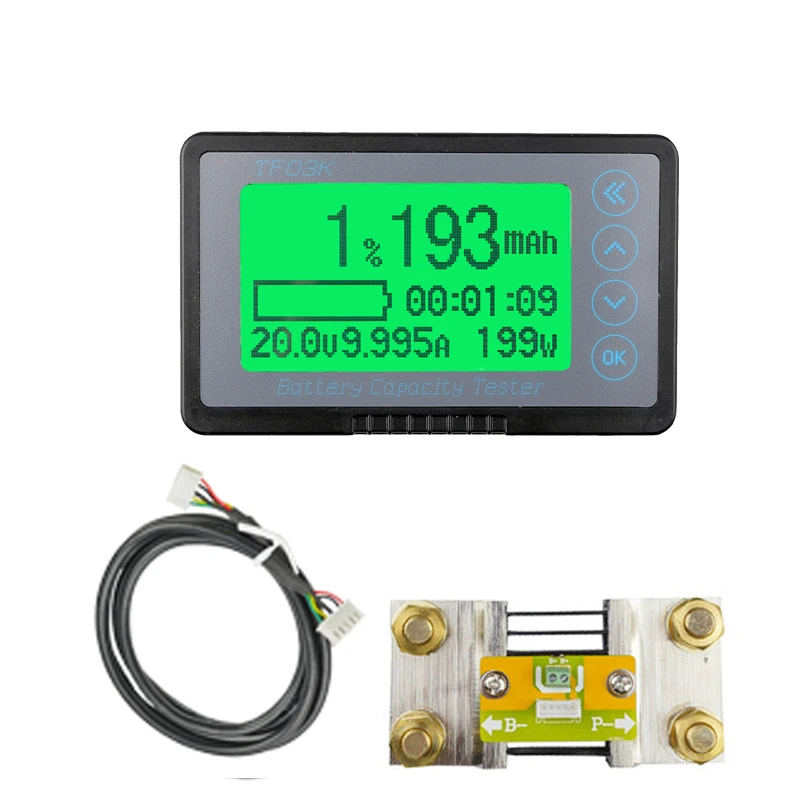

TF03K индикатор батареи (100V500A)

TF03K-это своего рода Высокоточный индикатор Тока типа батареи, TF03K может проверить напряжение, ток и емкость свинцово-кислотного/литий-ионного аккумулятора, И отображать их с интуитивно понятным символом батареи и процентом. Пользователи могут знать состояние батареи вовремя. TF03K имеет функцию памяти. Этот индикатор батареиЯвляетсяПодходит для мобильного и портативного оборудования, ups、 ИзбранногоRic транспортные средства, ebike, аккумуляторные автомобили, балансировочные автомобили, очистительные машины и так далее.

TF03K отличается с индикатором напряжения типа батареи, TF03K имеет высокую точность и higHНадежность. Так что это дорого, чем индикатор напряжения типа батареи, как LY4,LY6. .....

Примечание:Этот продукт содержит пробоотборник 50А

Основные параметры:

Рабочий интерфейс:

Установка:

1. В панели устройства для открытия прямоугольного отверстия и двух винтовых отверстий,

Подключение:

1. Предварительно экранированный провод и обычный провод (0,3-0,75 мм ⊃ 2;);

2. Один конец обычного провода подключается к B + батареи;

3. Другой конец соединяется с B + пробоотборника (любой из них в порядке);

4. B- of sampler подключается к B- of батареи;

5. P- of sampler подключение к P- of output;

6. Наконец подключите пробоотборник к Индикатору экранированным проводом.

Схема подключения пробоотборника 500А

Внимание:Пожалуйста, подключите, как показано строго. Пробоотборник должен быть подключен к отрицательной цепи, не допускается подключение к положительной цепи. Если вы хотите удлинить экранированный провод, необходимо использовать 4 линии той же спецификации.

Используйте настройки:

Емкость и настройка напряжения:
1. Нажмите кнопку «ок» для 3s, чтобы войти в меню настроек;

2. Нажмите кнопку «вверх» или «вниз», чтобы выбрать параметры:

Настройка крышки: начальная емкость была установлена на заводе, пожалуйста, установите ее в соответствии с реальной мощностью;
Полная настройка напряжения U-FULL: Когда напряжение выше, чем это, процент будет 100%;
ZERO U-zero Настройка напряжения: Когда напряжение ниже, чем оно, процент будет 0%, подсветка выключена, если вы будете держать разрядку ЖК-мерцания, индикатор будильника отображает и звуковой сигнал;
Настройка будильника: когда емкость ниже, чем она, мерцание ЖК-дисплея и предупреждение зуммера.
Примечание:Как правило, полный U и Ноль U не нужно устанавливать. По умолчанию 0 В, что является неправильным. Если вы хотите установить, пожалуйста, поймите фактическое напряжение заряда и разряда батареи. 3. Выберите «колпачок» и нажмите кнопку «ОК», чтобы войти в настройку емкости; Набор бит мерцает, нажмите кнопку «ок», чтобы выбрать другие биты, нажмите кнопку «вверх» или «вниз» для плюс и минус значение; После этого нажмите кнопку «назад», чтобы выключить настройки емкости;
4. Мы можем установить другие предметы с тем же способом, что и емкость. Когда все элементы настроены и все значения верны, нажмите кнопку «назад», чтобы сохранить набор и откройте меню настроек;
5. Отрежьте и Перезарядите, он будет работать нормально.
