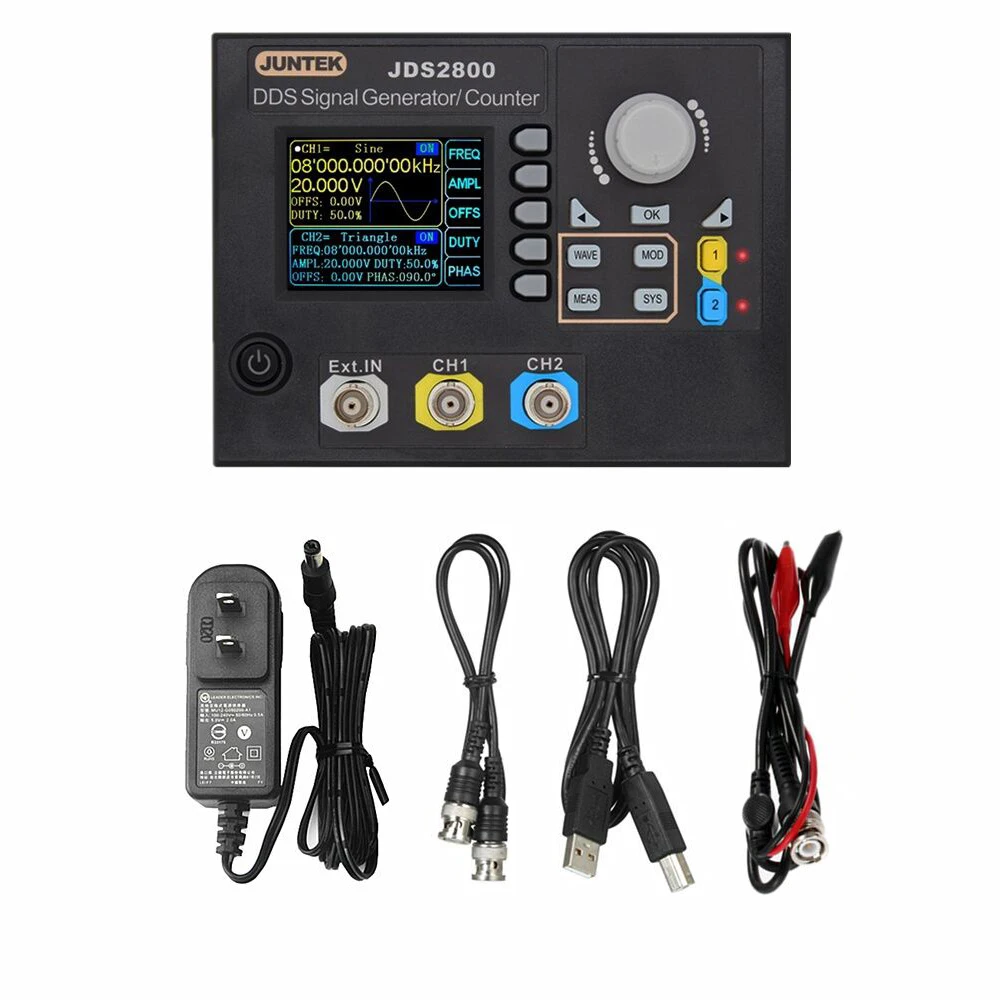

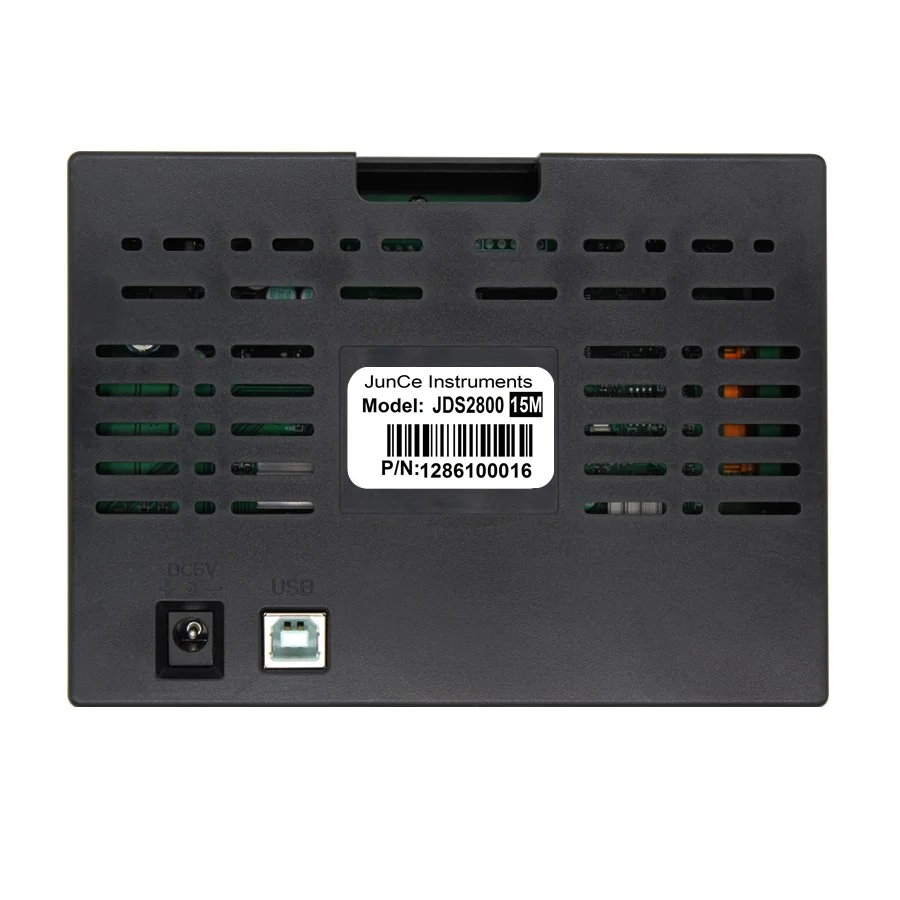

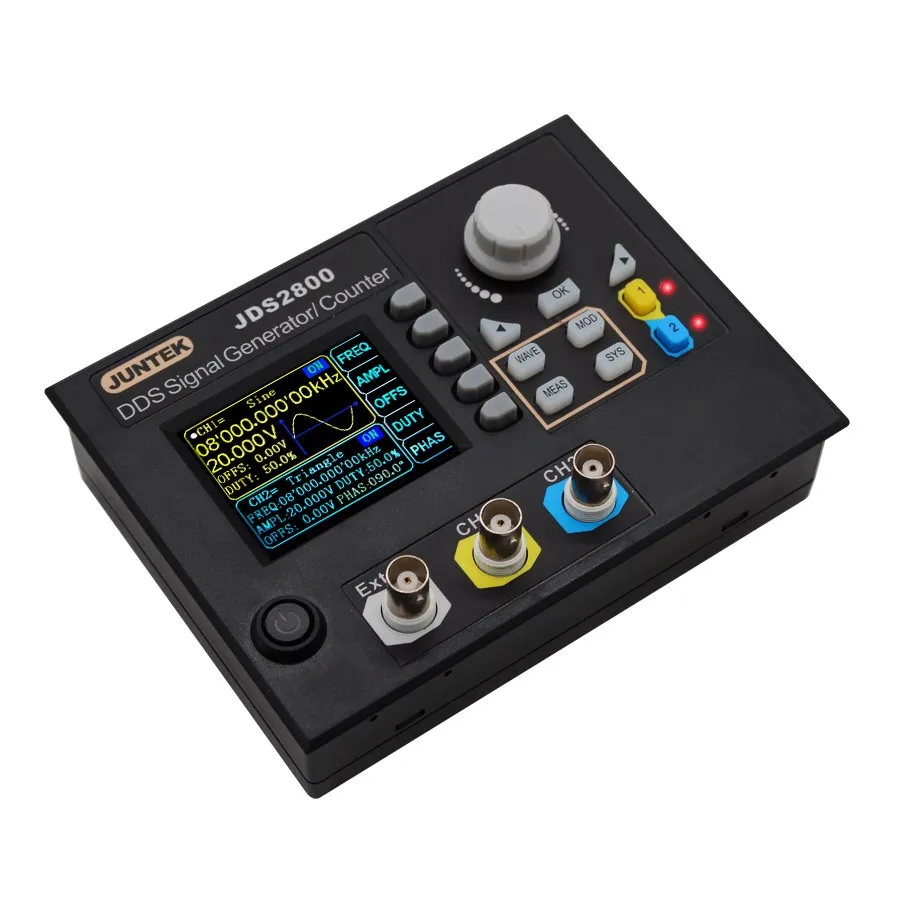

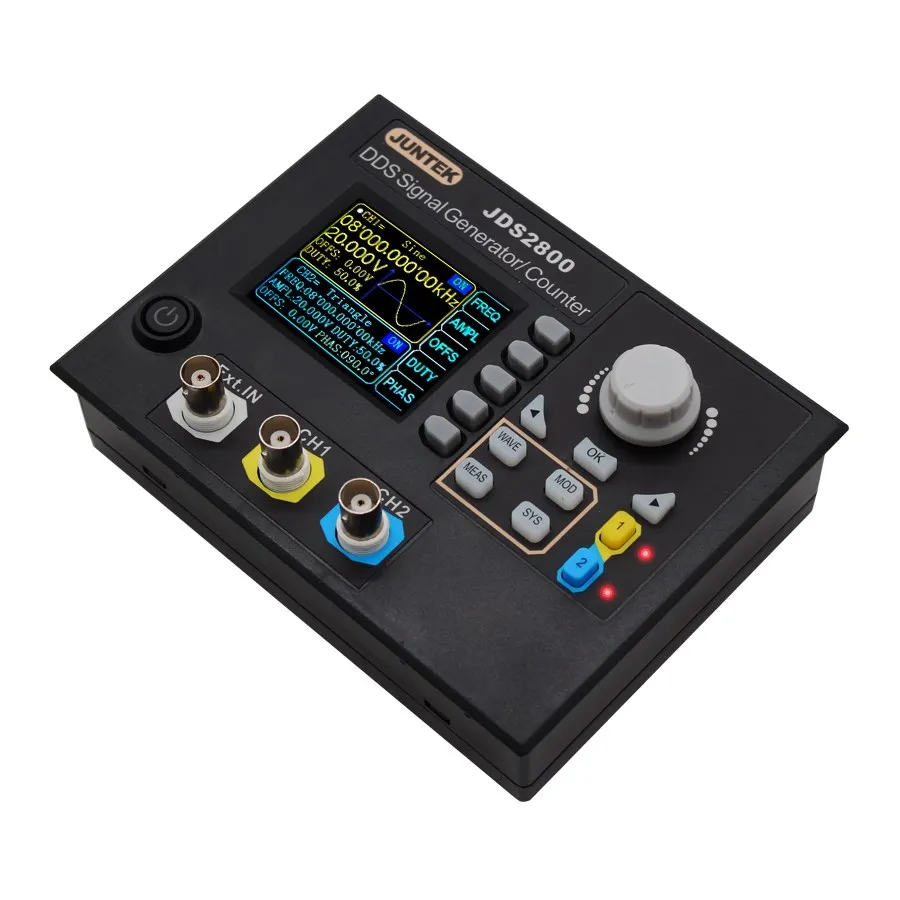

JUNTEK JDS2800 15M 15MHz DDS генератор сигналов с цифровым управлением Двухканальный

Частотные характеристики

JDS2800-15 м

JDS2800-40 м

JDS2800-60 м

Диапазон частот синусоидальной волны

0 ~ 15 МГц

0 ~ 40 МГц

0 ~ 60 МГц

Частотный диапазон квадратных волн

0 ~ 15 МГц

0-25МГц

0-25МГц

Частотный диапазон треугольной волны

Частотный диапазон импульсной волны

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

TTL цифровая частота волныE

Произвольный Частотный диапазон

Диапазон регулировки ширины импульса

100nS ~ 4000S

40nS ~ 4000S

25nS ~ 4000S

Квадратное время подъема волны

≤ 25 нс

≤ 10Ns

≤ 10Ns

Минимальное разрешение частоты

0,01 Гц(0,00000001 Гц)

Точность частоты

± 20ppm

Стабильность частоты

± 1ppm/3HНаши

± 1ppm/3 часа

Характеристики формы волны

Тип формы волны

Синус、SQuare、Пульс (ADjustable рабочий цикл, точная регулировка ширины импульса иПериод), Треугольная волна, частичная Синусоидальная волна, КМОП волна, уровень постоянного тока (установленная амплитуда постоянного тока путем регулировки смещения), полуволна, полная волна, положительная волна лестницы, анти-лестница волна, шум волны, геометрической подъем, геометрической падение,SИмплектический пульс и Lorenz pulseИ 60ПроизвольныйВолновые формы

Длина волны

2048 точек

Форма волныЧастота дискретизации

266MSa/s

Вертикальное разрешение формы волны

14 битS

Синусоидальная волна

ГармоническийПодавление

≥ 45 дбк (<1 МГц);

≥ 40 дбк (1 МГц ~ 20 МГц)

ВсегоГармонические искажения

<1%(20 Гц ~ 20 кГц, 0dBm)

Квадратная волна и импульсная волна

Overshoot

≤ 5%

Импульсная волна

Диапазон регулировки рабочего цикла

0.1% ~ 99.9%

Частичная синусоида

Диапазон регулировки рабочего цикла

0.1% ~ 99.9%

Пила-зубВолна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Характеристики выхода

Диапазон амплитуды синусоидальной волны

Частота<10 МГц

11 МГц ≤FТребования<30 МГц

31 МГц ≤FТребования

2mVpp ~ 20Vpp

2mVpp ~ 10Vpp

2mVpp ~ 5Vpp

КвадратныйВолнаТреугольная волна

Амплитудный диапазон

Частота ≤ 10 МГц

10 МГц ≤FЧастота ≤25МГц

2mVpp ~ 20Vpp

2mVpp ~ 5Vpp

АмплитудаРазрешение

1МВ

АмплитудаСтабильность

± 0.5%/5 часов

ПлоскостностьАмплитуда

± 5%(<10 МГц); ± 10%(>10 МГц)

Сигнал на выходе

ВыходСопротивление

50Ω ± 10% (Типичный)

ПRotection

Все выходы сигнала могут работать в течение 60 секунд, когда нагрузка коротка.

Смещение постоянного тока

СмещениеДиапазон регулировки

| Смещение | ≤ 10-ампилитус/2

Офсетное разрешение

0,01 V

Фазовые характеристики

ФазаДиапазон регулировки

0 ~ 359,9^°

Разрешение фазы

0,1^°

TTL/CMOS выход

Низкий уровень

<0,3 в

Высокий уровень

1 В ~ 10 в

Повышение уровня/осеннее время

≤ 20 нс

Функция внешнего измерения

ЧастотаФункция счетчика

Диапазон измерения частоты

1 Гц ~ 100 МГц

МТочность easurement

Время ворот 0,01 S ~ 10s непрерывная регулировка

Функция счетчика

Диапазон подсчета

0-4294967295

Метод соединения

Методы соединения постоянного и переменного тока

Метод подсчета

Вручную

ВходДиапазон напряжения сигнала

2Vpp ~ 20Vpp

Измерение ширины импульса

Разрешение 0.01us, измерение до 20s

ПериодИзмерение

Разрешение 0.01us, измерение до 20s

Функция развертки

Канал развертки

CH1 или CH2

Тип развертки

ЛинейныйРазвертка, Логарифмический сПлакать

Время подметания

0,1 s ~ 999,9 s

Диапазон установки

Каких-либо настроек между Максимальная выходная частота соответствующего модель отправная точка (0,01 Гц) и конечная точка

Направление развертки

Вперед, назад и круглый ход

Функция разрыва

Количество импульсов

1-1048575

Режим разрыва

Ручной взрыв, CH2 burst, внешний burst (AC), внешний burst (DC)

Общие характеристики

DIsplay

Тип дисплея

2,4 дюймов TFT цветной ЖК-дисплей дисплей

Хранение и загрузка

Количество

100

ПУстановка

От 00 до 99 (00 параметров места памятиЗагруженПо умолчаниюКак включение питания)

Произвольная волна

Количество

От 1 до 60 всего 60 групп (15 групп по умолчанию в качестве включения питания)

INterface

Режим интерфейса

USB к последовательному интерфейсу

Скорость связи

Стандарт 115200bps

Протокол

С помощью командной строкиПRotocolЯвляется публичным

ПБлок питания

VШирокий диапазон

DC5V ± 0,5 V

Технология производства

Технология поверхностного монтажа, крупномасштабные интегральные схемы, высокая надежность, длительный срок службы

Быстрый тон

Пользователи могут включить или выключитьОт setting pRogram

Рабочие характеристики

Все ключевые операции, непрерывная Регулировка ручки

Условия окружающей среды

Температура: 0 ~ 40℃Влажность: <80%
