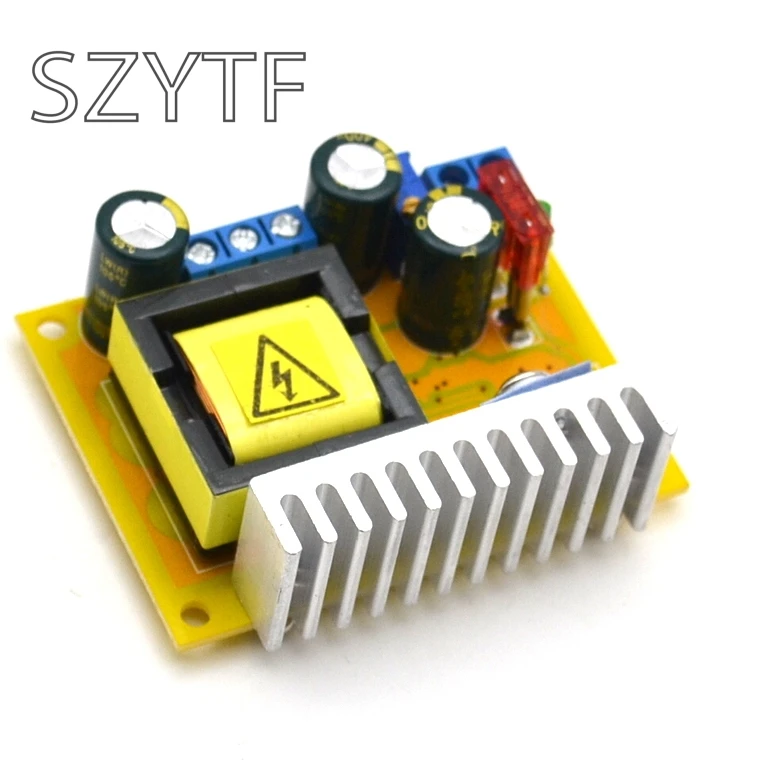

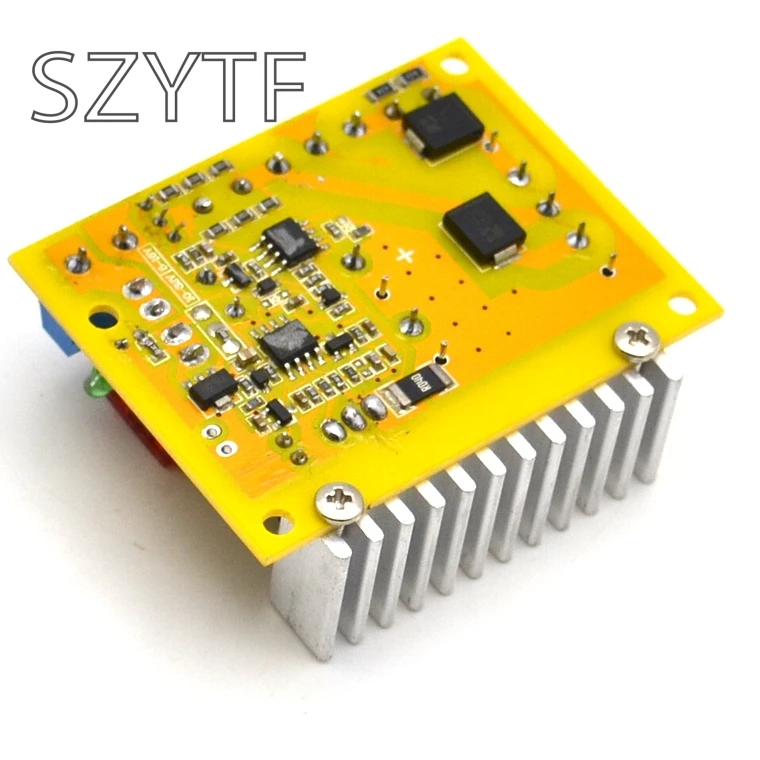

DC-DC высоковольтный конденсатор зарядки ZVS boost модуль пушки 45-390 в 780 Регулируемый

DC-DC высоковольтный конденсатор зарядки ZVS boost модуль пушки 45-390 в 780 Регулируемый

Высоковольтный Модуль повышения, плюс или минус 45-390 в 780 в широкий диапазон напряжения, входная предохранение от двойного тока, функция регулирования выходного напряжения, подходит для зарядки конденсатора, охоты, контроля грызунов, мощность светящейся трубки

Параметры модуля:

Название модуля: модуль высокого напряжения

Характер модуля: неизолированный модуль boost

Входное напряжение: два диапазона входного напряжения опционально, (через заднюю часть выбора перемычки PCB, доставка по умолчанию составляет 10-32 В вход)

1,8-16 В вход (для трех струн литиевых и 12 В батарей)

2,10-32 В вход (для широкого диапазона входного напряжения)

Входной ток: 5А (макс.)

Статический рабочий ток: 15 мА (12 В или 50 в, чем выше выходное напряжение, тем слишком статический ток увеличится)

Выходное напряжение: 1,45-390 в постоянно регулируется.

2, ± 45-390 в постоянно регулируется (выход по умолчанию ± 50 в, для другого напряжения, обратите внимание, что у казначея модуля есть функция регулятора, выходное напряжение не регулируется после стабильного и стабильного, не изменяется с изменением входного напряжения)

Выходной ток: 0,2a Макс (с входным и выходным напряжением, чем выше выходное напряжение, тем меньше выходной ток)

Выходная мощность: 40 Вт (пик 70 Вт)

Рабочая температура: -40 ~ + 85 градусов (температура окружающей среды слишком высокая, пожалуйста, усиливайте тепло)

Рабочая частота: 75 кГц

Эффективность преобразования: до 88% (эффективность, входное и выходное напряжение, ток, давление)

Защита от короткого замыкания: Да. (Вход 10А предохранитель, пожалуйста, не делайте прямого короткого замыкания выходной дуги! Прямая дуга короткого замыкания может повредить устройство выпрямителя, например, короткое замыкание, чтобы вытянуть дугу в серии, предел силы резистора тока)

Защита от перегрузки по току: Да. (Входной ток превышает 4,5a, низкое выходное напряжение)

Защита от перенапряжения: Да. (Выходное напряжение превышает 410 в, низкое выходное напряжение)

Входная защита обратного хода: Да (не тип самоизвлечения, затем предохранитель против горения, старайтесь не обращать вспять.)

Установка: Винты 4 3 мм

Проводка: свободный выход паяльного терминала (с оболочкой для сварочного выхода)

Размер модуля: Длина 60 мм ширина 50 мм Высота 22 мм

Измеренные данные времени зарядки конденсатора:

470 мкФ до 390 в течение 2 секунд

От 1000 мкФ до 390 в течение 4 секунд

2200 мкФ полностью заряжен до 390 в течение 8 секунд

МкФ полностью заряжен до 390 в течение 18 секунд

Обратите внимание!. Выход модуля для высокого давления, людей, животных будет опасен для жизни, обратите внимание на использование мер предосторожности. Мы не несем ответственности за это.

Применение:

1. Зарядка конденсатора, электромагнитная мощность пистолета.

2. Для вашего электронного оборудования, источника питания, вы можете установить выходное напряжение с напряжением вашей системы.

3. Мощность испытания давления, мощность светящейся трубки.

4. Охота, контроль грызунов.

Инструкции:

Версия 1: + 45-390V Одиночный выход.

Версия 2: положительный и отрицательный 45-390V двойной выход. Максимальное выходное напряжение 780 в.

Дополнительный Вольтметр: 5-30 в источник питания (лучший рекомендуемый источник питания 5-15 в), диапазон 0-999 в. Дополнительные детали, сам модуль не снимается, только фотографируется. (Измеритель может измерять только положительное давление. Выходное напряжение двойного выходного модуля умножается на 2, например, 220 В, а фактическое напряжение 440 В.

Дополнительный алюминиевый корпус: дополнительные аксессуары, сам модуль без, только фотографируется. С оболочкой без клеммы, для провода.
