NanoPC T4 Rockchip RK3399 Soc 4 Гб RAM 16 ГБ eMMC двухдиапазонный wifi Полный стандарт M.2 PCIe NVME

NanoPC-T4 Rockchip RK3399 Soc 4 Гб RAM, 16 ГБ eMMC, двухдиапазонный wifi Полный стандарт M.2 PCIe NVME SSD

Введение

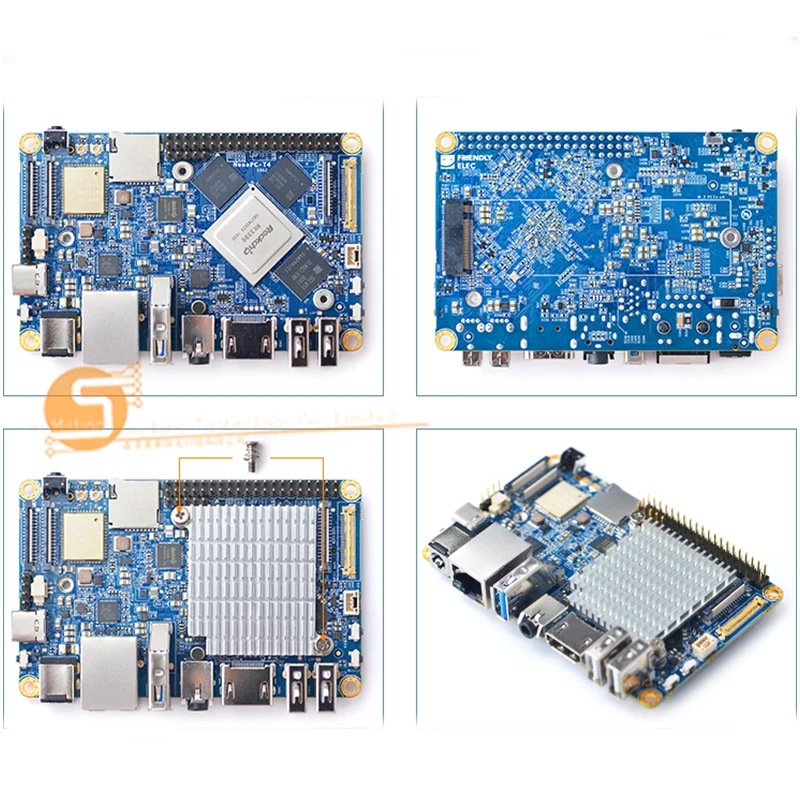

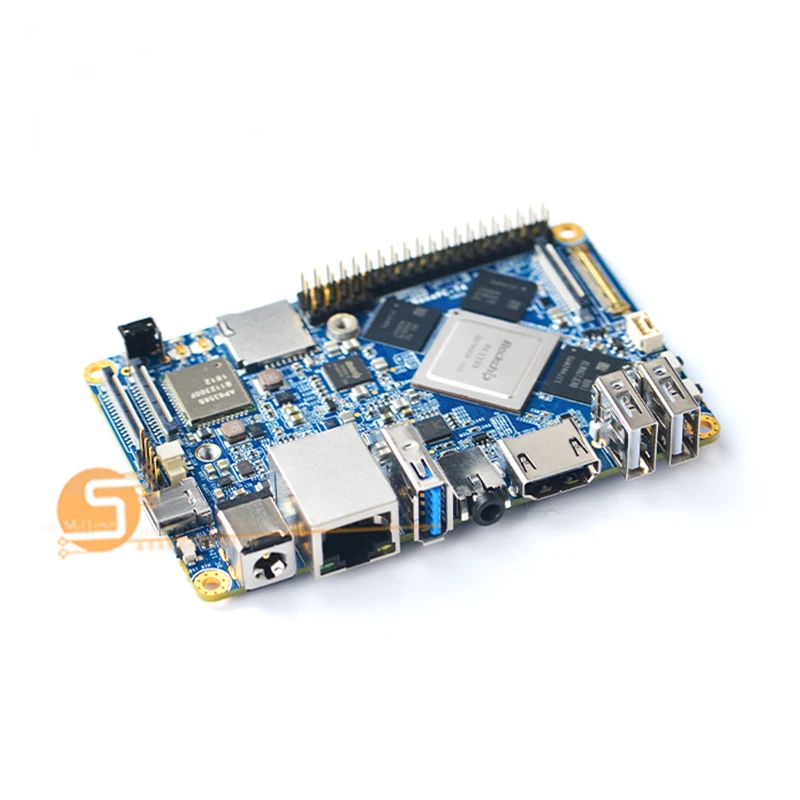

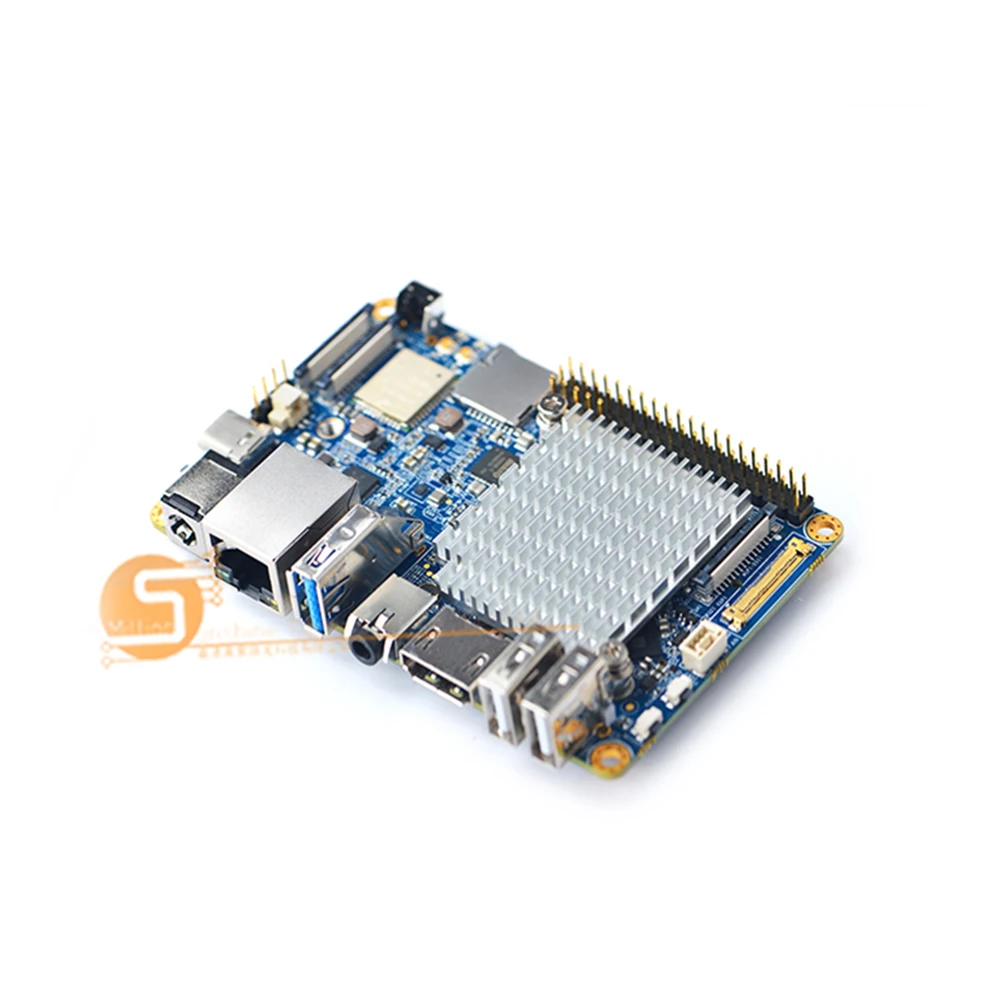

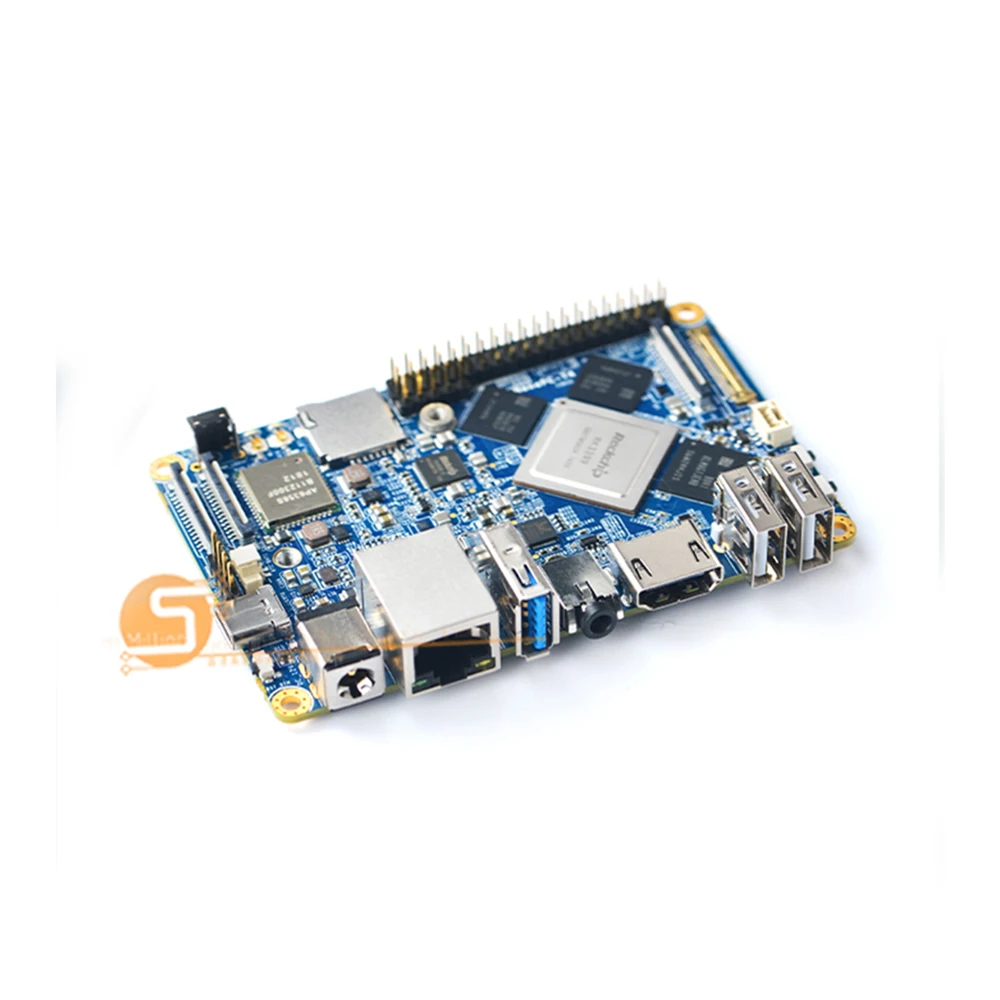

• NanoPC-T4 является самой маленькой высокопроизводительной консольной платой RK3399 с популярными портами и интерфейсами. Его программное обеспечение является полностью открытым исходным кодом. Размер меньше 100x64 мм. Он имеет 4 ГБ ОЗУ LPDDR3, 16 Гб флэш-памяти eMMC, встроенный 2,4G и 5G двухдиапазонный WiFi модуль и полный стандартный интерфейс M.2 PCIe, который поддерживает высокоскоростной жесткий диск NVME SSD. NanoPC-T4 поддерживает GPU и VPU ускорение и работает с Android 7,1 и Lubuntu рабочий стол.

• NanoPC-T4 имеет MIPI-CSI двойной интерфейс камеры, MIPI-DSI и интерфейсы дисплея eDP и интерфейс HDMI 2,0. Он имеет порт Ethernet Type-C/DP, USB 3,0, USB2.0, MicroSD, Gbps, аудиоразъем 3,5 мм, инфракрасный приемник, вход AD, интерфейс последовательной отладки и совместимый разъем RPi 40Pin.

• SoC RK3399 имеет внутренний Mali-T860 GPU, который имеет мощные возможности обработки 3D и HD H.265/H2.64 видеопотоков. Он поддерживает Двойные входы камеры, двойной интерфейс ISP, способный обрабатывать изображения до 800MPix/s. NanoPC-T4 является идеальной платформой для AI и приложений глубокого обучения. Он может быть широко использован в рекламных машинах, игровых машинах, видео конференц-приложениях, системах видеонаблюдения, кластерах, VR/AR приложениях, машинном видении и т. Д.

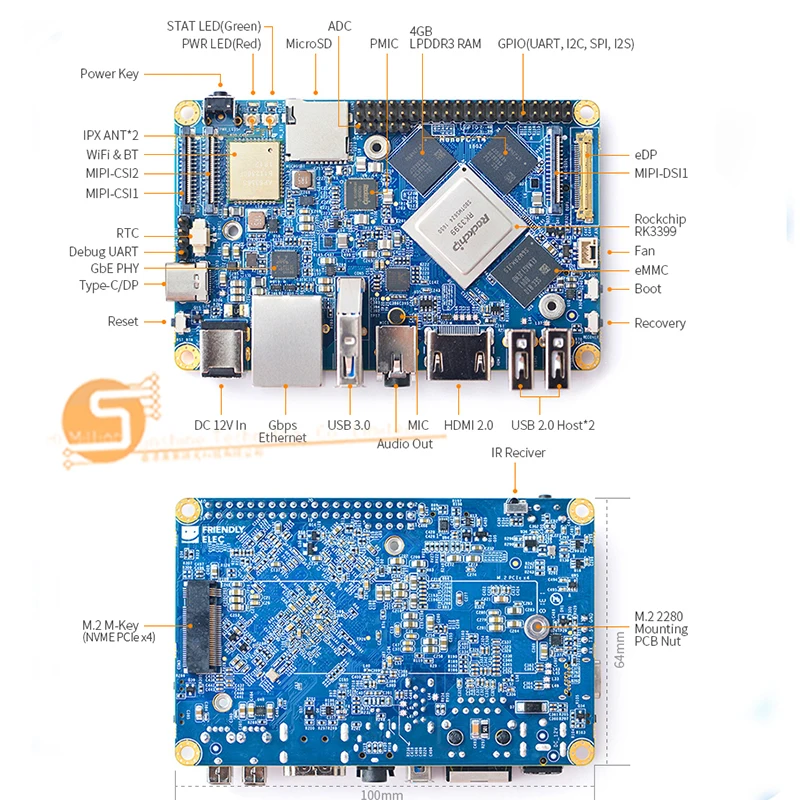

Технические характеристики оборудования

• SoC: Rockchip RK3399
  • Процессор: большой. Маленький, двухъядерный Cortex-A72 (до 2,0 ГГц) + четырехъядерный Cortex-A53 (до 1,5 ГГц)
  • GPU: Mali-T864 GPU, поддерживает OpenGL ES1.1/2,0/3,0/3,1, OpenVG1.1, OpenCL, DX11 и AFBC
  • VPU: 4K VP9 и 4K 10 бит H265/H264 60fps декодирование, двойной VOP и т. Д.
• PMU: RK808-D PMIC, сотрудничающий с независимым DC/DC, включающий DVFS, solfware power-down, RTC wake-up, system sleep mode
• Оперативная память: двухканальный 4 Гб LPDDR3-1866
• Вспышка: 16 Гб eMMC 5,1 Flash
• Ethernet: Native Gigabit Ethernet
• Wi-Fi/BT: 802.11a/b/g/n/ac, Bluetooth 4,1, Wi-Fi и Bluetooth комбинированный модуль, двойной Антенный интерфейс
• Видео вход: два 4-полосных MIPI-CSI, двойной ISP, до 13MPix/s, поддерживает одновременный ввод данных двойной камеры
• Видеовыход
  • HDMI: HDMI 2.0a, поддерживает 4K @ 60Hz,HDCP 1,4/2,2
  • DP на Type-C: DisplayPort 1,2 Alt режим на USB Type-C
  • ЖК-интерфейс: один eDP 1,3 (4-полосный, 10,8 Гбит/с), один 4-полосный MIPI-DSI
• Выход Аудио: 3,5 мм двухканальный разъем для наушников или HDMI
• Аудио вход: Встроенный микрофон
• USB 2,0: 2 независимых родного USB 2,0 хост A интерфейса
• USB 3,0: 1 собственный хост USB 3,0 интерфейс типа A
• USB Type-C: поддерживает режим USB3.0 Type-C и DisplayPort 1,2 Alt на USB Type-C

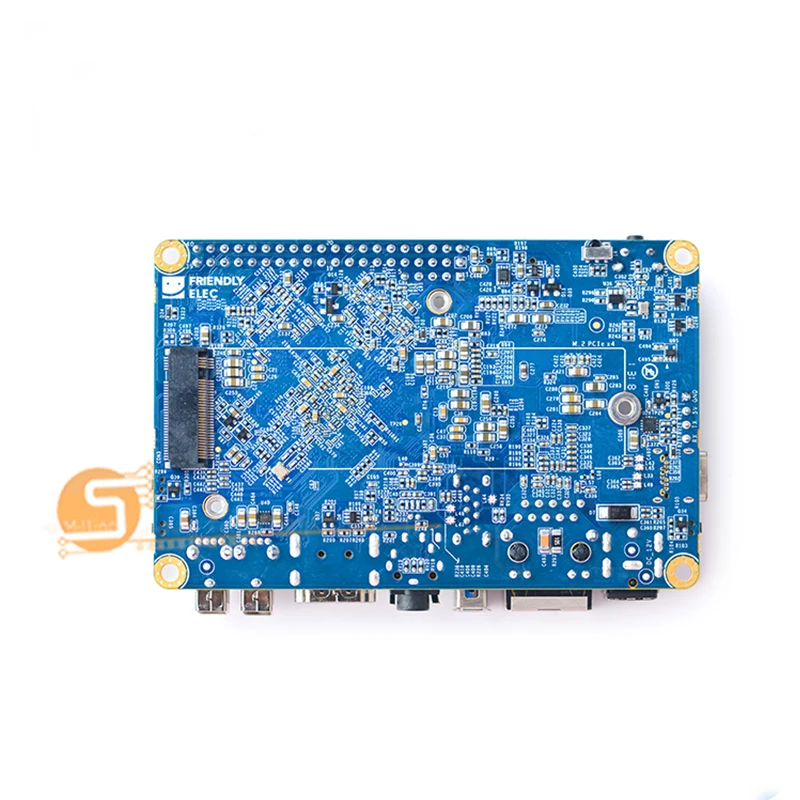

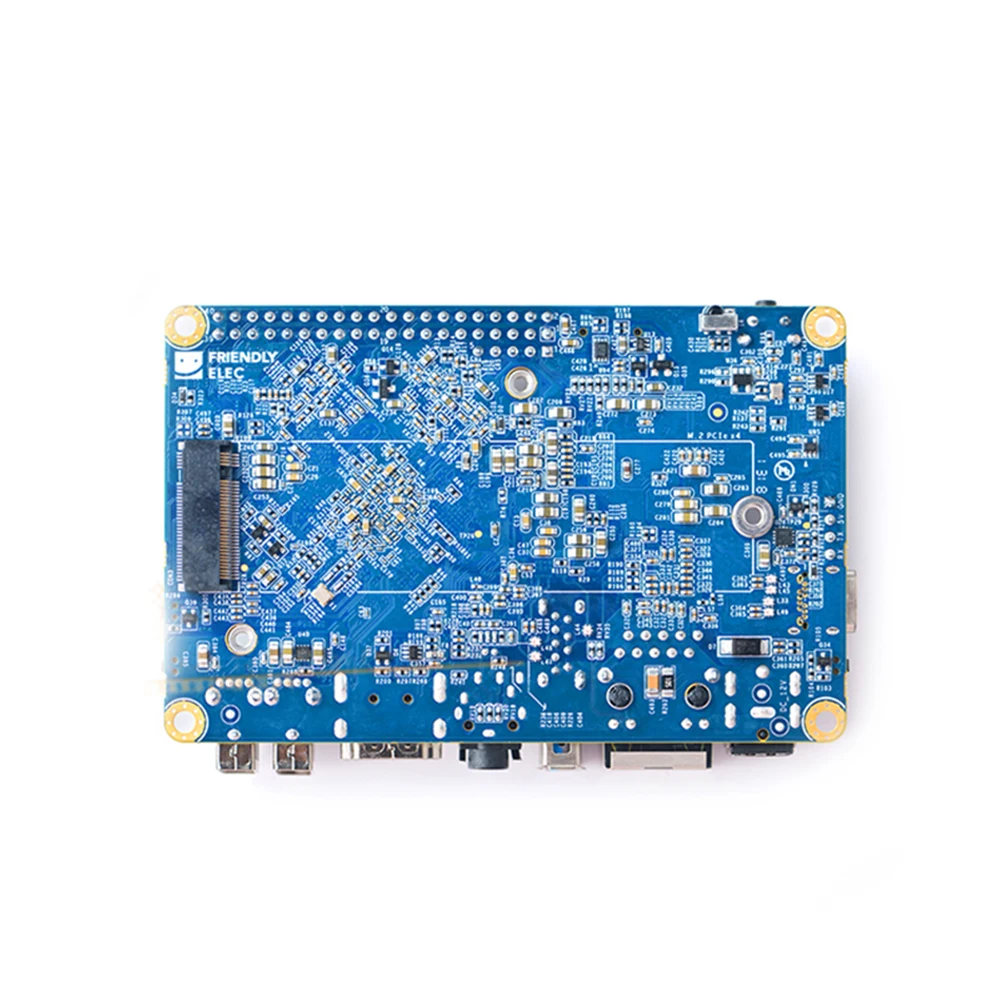

• PCIe: один M.2 M-Key PCIe x4 разъем, совместим с PCIe 2,1, двойной режим работы; Бортовой M3 PCB гайка для монтажа M.2 2280 модуль
• Слот microSD x 1
• 40pin GPIO удлинительные порты:
  • 1X3V/1,8 V I2C, до 2x3V UART, 1X3V SPI, 1 x SPDIF_TX, до 8x3V GPIOs
  • 1x1,8 V I2S, 3x1,8 V GPIOs
• ADC: 3x1,8 V ADC входы, 5 Pin 2,54 мм заголовок
• Отладка: одна отладка UART, 4 Pin 2,54 мм заголовок, 3V уровень, 1500000bps
• Клавиши: PowerKey, Reset, MASKROM(BOOT), Recovery
• Светодиодный: 1 светодиодный источник питания и 1 светодиодный Светодиодный индикатор GPIO
• ИК-ресивер: Бортовой ИК-ресивер, приемники 38 кГц несущей частоты
• Аккумулятор RTC: 2 Pin 1,27/1,25 мм аккумулятор RTC входной разъем

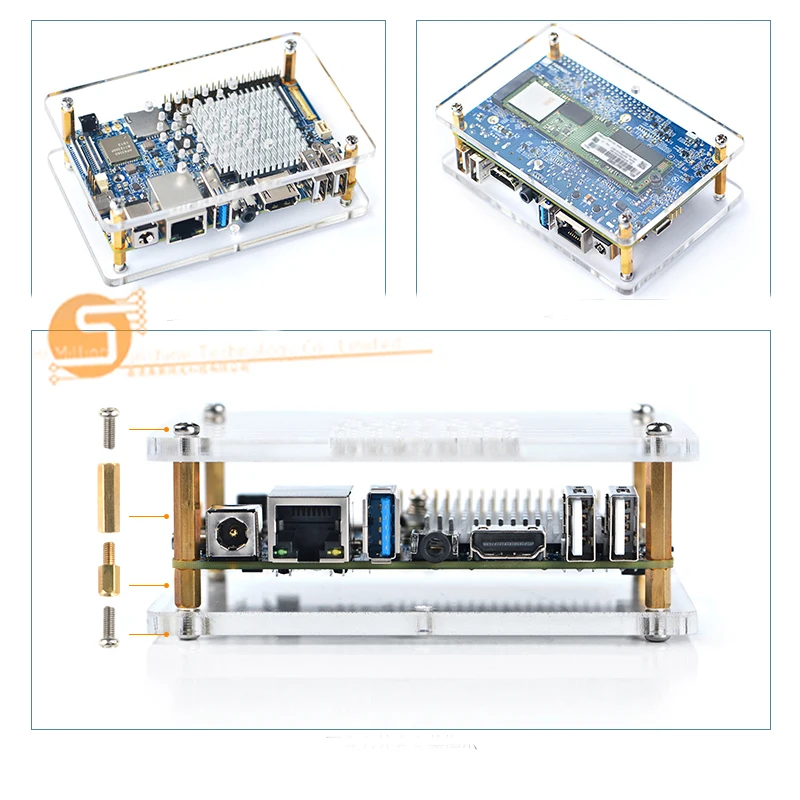

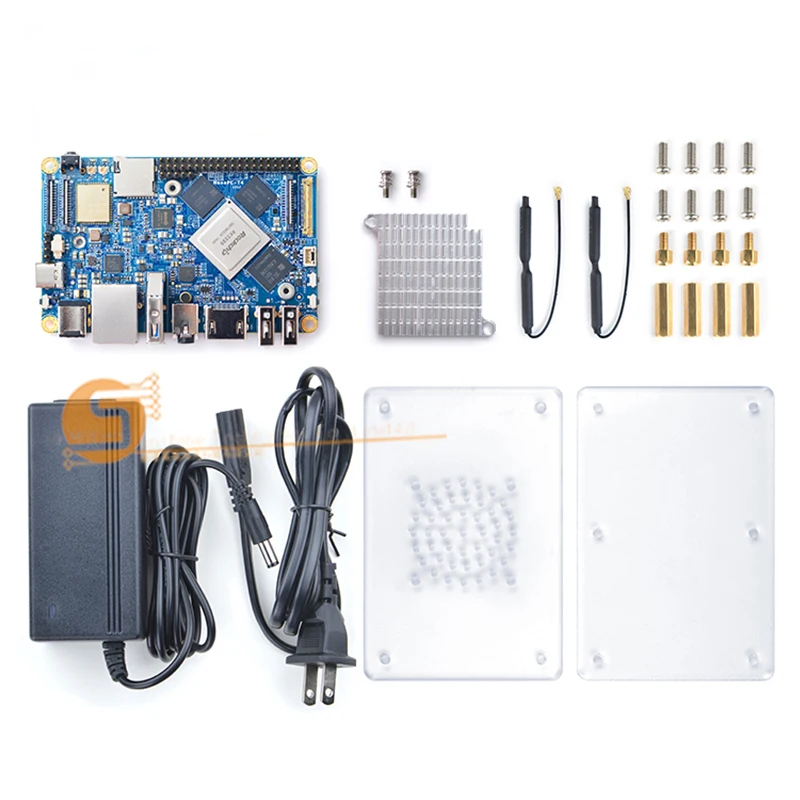

• Охлаждение: две 2,5 мм PCB гайки для монтажа теплоотвода; 3 Pin 12V охлаждающий вентилятор интерфейс с PWM
• Источник питания: 12 В/2 а постоянного тока

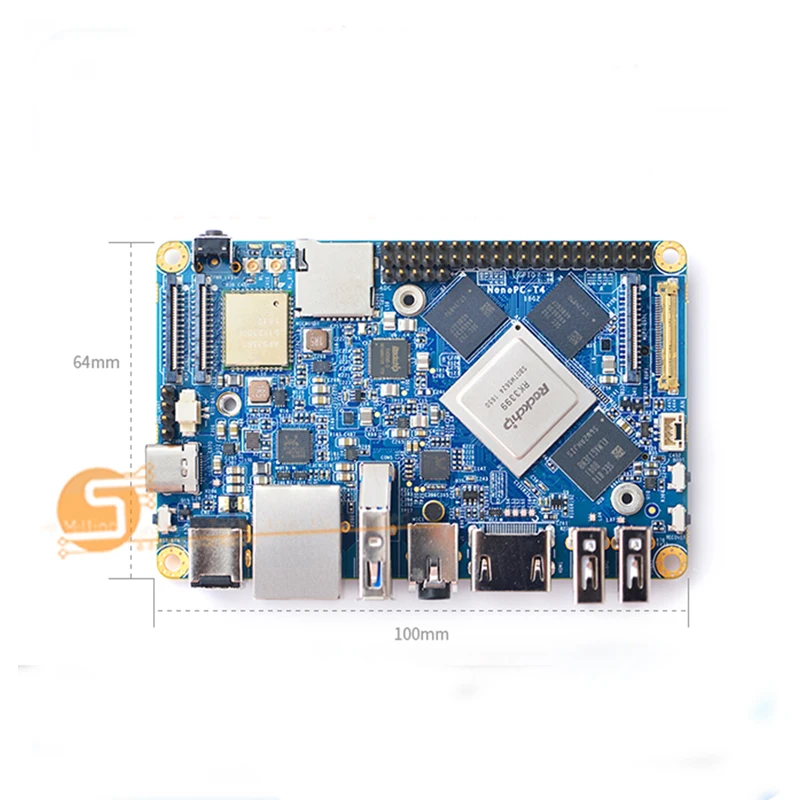

• PCB: десять слоев, 100 мм x 64 мм
• Рабочая температура окружающей среды: 0 ℃ до 80 ℃
