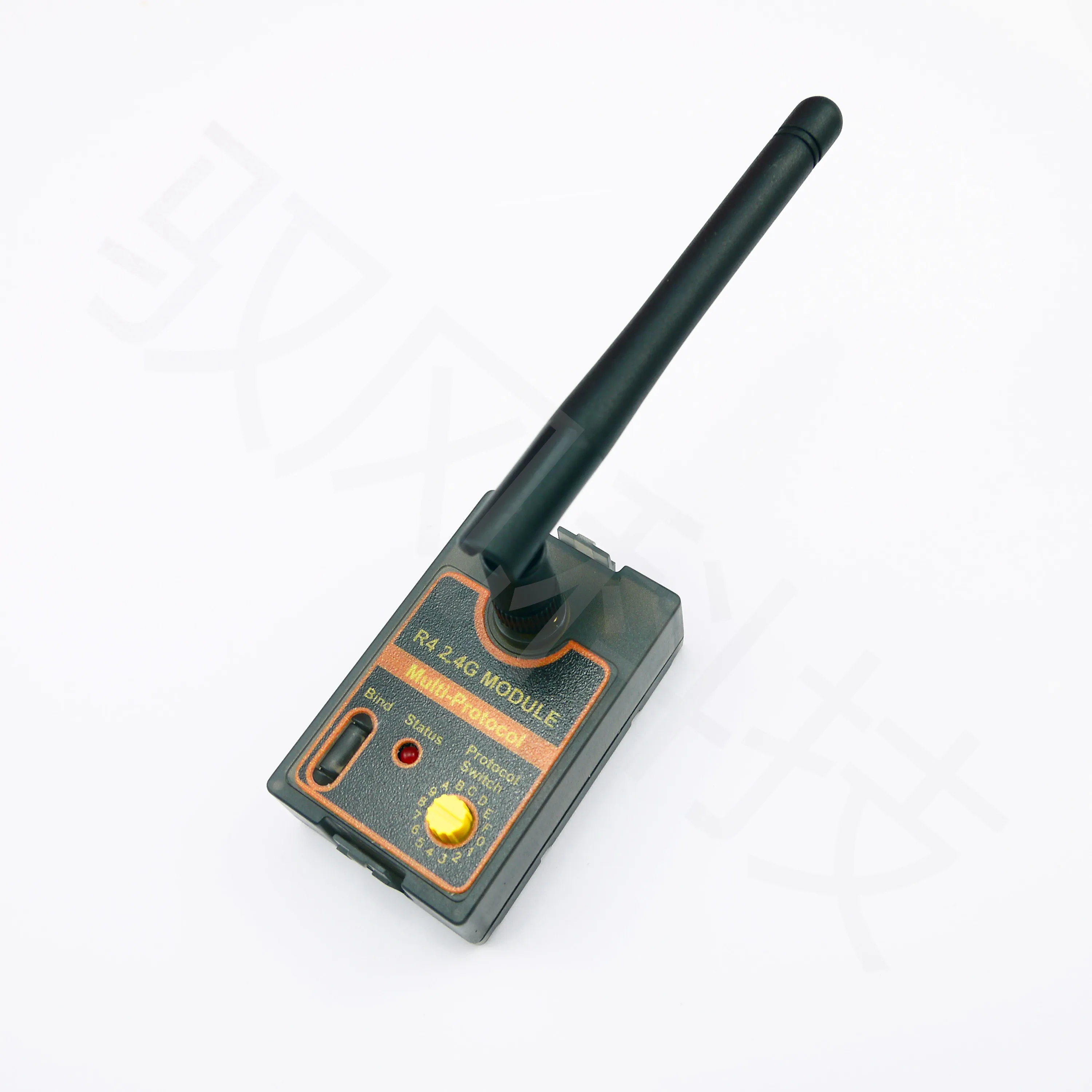

Многопротокольный TX модуль 2 4G CC2500 24L01 4 в 1 с антенной для Jumper futaba Flysky Frsky DSM2 Jr TBS tango

Многопротокольный TX модуль 2 4G CC2500 24L01 4 в 1 с антенной для Jumper futaba Flysky Frsky DSM2 Jr TBS tango

CC2500 nRF24L01 a7105 cyrf6936 четыре в одном, поддержка высокой частоты для huakolhorizon haborson
Это старая версия atmega328. В настоящее время Новая версия STM32 может поддержать больше договоренностей. Устройства дистанционного управления, такие как Jr, frsky и wells, рекомендуют новую модель:
//item.taobao.com/item.htm?id=548079851841
У Tiandi fly, у Futaba только старый
Аппаратные схемы трех в одном и четырех в одном, высокочастотные, все разработаны нашим магазином. На рынке есть контрафактная и плагиатная продукция. Из-за неточности размера корпуса и плохой совместимости, нет небольших различий с нашими товарами. Покупайте их
Будьте осторожны:
Наш магазин продает только высокочастотное оборудование, программное обеспечение на основе прошивки с открытым исходным кодом, магазин от имени burn, пожалуйста, рискуйте использовать.
Соглашение с открытым исходным кодом, может существовать неидеальная ситуация, может потребоваться выброс, высокие требования, пожалуйста, позаботьтесь о
Опрос:
Высокочастотный головной модуль «четыре в одном» объединяет четыре радиочастотных чипа CC2500, nRF24L01, a7105 и cyrf6936 в единую печатную плату. Сигнал PPM может быть определен и преобразован в соответствующий протокол дистанционного управления для осуществления управления приемником или самолетом. Действующие соглашения поддерживаются: huakoldevo, horizon dsm2, wells, easkey, ruisikai, Weili, haborson, Chi Yuan, Futaba sfhss assan и другие соглашения.
Эта высокочастотная головка может более гибко и удобно управлять несколькими марок Четырех Осей, вертолетом и фиксированным крылом. Из-за использования пульта дистанционного управления вы знаете, ощущение работы и опыт полета лучше
Поддерживаемые соглашения:
Поддержка четырех в одной паре моделей в основном зависит от различных протоколов. Для моделей одного и того же производителя могут использоваться несколько различных протоколов. Поэтому нам нужно понимать соответствующие отношения между моделью и Протоколом. Есть список сравнения. Облачный диск Baidu предоставляется при подключении ниже. Вы можете запросить соответствующий запрос.
В настоящее время существует более 30 протоколов, поддерживаемых четырьмя в одном, но из-за различных ограничений можно разместить только 15 из них. 15 протоколов могут быть настроены пользователем или владельцем (требуется кисть) в соответствии с потребностями. Если требуется конфигурация владельца, пожалуйста, объясните заранее при покупке. Если не указано, все соглашения о доставке являются стандартными, которые описаны в следующем списке.
Какие пульты дистанционного управления можно использовать:
Продукт в основном предназначен для пульта дистанционного управления, который может быть заменен на высокочастотную головку. Этот тип пульта дистанционного управления имеет Специальный высокочастотный головной склад на задней панели. Общий интерфейс высокочастотной головки пульта дистанционного управления в основном Jr и Futaba, и в настоящее время он имеет соответствующую поддержку модели.
В настоящее время Поддерживаемые устройства дистанционного управления включают в себя следующие модели: Jr 3810, 9xii, 11x, ruisikai x9d, x12s, th9x, hobbyking 9x, 9x pro, TBS tango, tiandi 8, Tiandi flight 9 поколения, Futaba T9, t10chp и т. д.,
Загрузите инструкцию и данные:
Http://pan.baidu.com/s/1bokfOjt
Базовая пластина MCU и ее программа основаны на проектах с открытым исходным кодом за рубежом и могут самостоятельно модернизировать программу. Для получения дополнительной информации обратитесь к следующему подключению:
//github.com/pascallanger/DIY-Multiprotocol-TX-Module
Http://www.rcgroups.com/forums/showthread.php?t=2165676,
По умолчанию Поддерживается протокол и способ использования:
По умолчанию Поддерживаются следующие протоколы. Существует два способа переключения различных протоколов:
Во-первых, режим PPM используется для всех устройств дистанционного управления, которые могут поддерживать. Высокочастотная головка считывает данные каналов, содержащиеся в сигнале PPM, а затем преобразует их в соответствующий протокол дистанционного управления. Эти протоколы переключаются ручкой, а ручка набора-соответствующим числом, то есть выбран протокол, соответствующий цифре в таблице.
Кроме того, режим последовательного порта, в этом режиме ручка всегда относится к 0. В настоящее время она применима к устройствам дистанционного управления, таким как Fus 9x, 9x и ruisikai x9d, x9d +, x12s и т. д. пульту дистанционного управления необходимо обновить соответствующую прошивку с открытым исходным кодом, затем протокол можно переключать через меню дистанционного управления.
Список протоколов:
0. Режим последовательного порта (использование FUS 9x, 9x и ruisikai x9d и т. д. в этом режиме данные дистанционного управления передаются через последовательный порт, больше не нуждаются в сигнале PPM, И больше настроек можно сделать на высокочастотной головке через меню дистанционного управления. В этом режиме также поддерживается функция возврата данных или телеметрии)
1.flysky (Протокол поколения I, на основе a7105, доступен тест)
2.hubsan (на базе a7105, доступно тестирование)
3.frsky (на основе CC2500, тестирование в наличии)
4.hisky (на основе 24L01, тест доступен)
5.v2x2 (на базе 24L01, не тестировался)
6.dsm2 (на основе cyrf6936, режим PPM, 7 каналов поддерживаются по умолчанию, а 8-канальные и выше приемники не поддерживаются. Протокол представляет собой два различных протокола под 7 каналами и выше 8 каналов)
7.devo (на основе cyrf6936, есть тест)
8.yd717 (на базе 24L01, не тестировался)
9.kn (v977, на основе 24L01, тест доступен)
А. Symax (на базе 24L01, не тестировался)
В. SLT (на базе 24L01, не тестировался)
В. CX10 (на базе 24L01, не тестировался)
Д. S-fhss (доступно тестирование)
Е. Байан (не тестировался)
F. E010 (доступно тестирование)
Вышеуказанный протокол, основанный на трансплантации проекта с открытым исходным кодом устройства дистанционного управления huakor, был протестирован большинством оригинальных авторов. Однако не для такой высокой частоты четыре в одном. Соглашение, проверенное владельцем, было отмечено выше. Протокол без теста не исключает ситуацию отсутствия поддержки, но это может быть проблема настройки программы и последующая Поддержка прошивки не исключается.
Большинство протоколов с открытым исходным кодом треснуты, а версия протокола постоянно обновляется, что неизбежно приводит к упущениям.
Учитывая стабильность, текущая версия прошивки не актуальна, и владелец также изменил программу с открытым исходным кодом, улучшив Совместимость протоколов dsm2 и devo. Если позднее будет добавлено новое важное соглашение, владелец продолжит выполнять его.
Подробнее о:
CC2500 nRF24L01 a7105 cyrf6936 четыре радиочастотных чипа интегрированы в одну и ту же высокую частоту, которая может поддерживать большинство систем дистанционного управления, таких как huakoldevo, horizon dsm2, dsmx (Протокол ограничивается текущим flow9x, 9x, ruisikai x9d, пульт дистанционного управления нуждается в обновлении последней прошивки), Поддерживаются сотни коммерческих летательных аппаратов, высокочастотная головка с усилителем мощности (PA) и малошумным усилителем (LNA), разработанная с функцией возврата, в настоящее время поддержка протокола ретрансляции включает frsky, devo, hubsan, dsmx и т. д. (Поддержка после обновления последней прошивки для устройств дистанционного управления, таких как Fus 9x и 9x, ruisikai x9d и т. д.)
Порядок контакта, ключа и прошивки ppm канала разных версий высокочастотной головки на объединительной плате MCU отличается.
Протестируйте перед использованием и рискуйте использовать программу с открытым исходным кодом.
Дистанционное расстояние:
Во-первых, нам нужно иметь основную концепцию. Чтобы быть популярным, пульт дистанционного управления подобен расстоянию, на которое может распространяться звук при криках с окружающими. PA используется для передатчика и усилителя. LNA используется для приемника эквивалентно слуховому аппарату. Чувствительность приемника эквивалентна хорошему или плохому слуху. Протокол дистанционного управления эквивалентен высоким Басам речи, а электромагнитные помехи эквивалентны шуму окружающей среды, пульт дистанционного управления является комплексным влиянием этих факторов.
Расстояние дистанционного управления связано с приемником и Протоколом. Приемник обычно делится на LNA (усилитель приема сигнала) и без LNA, а расстояние дистанционного управления с LNA находится далеко. Обычный небольшой прямой Электрический без LNA, а специальный приемник обычно имеет LNA. Для обычных маленьких прямых, маленьких Четырех Осей расстояние дистанционного управления высокочастотной головки составляет около 2300 метров, а для специальных приемников он может достигать от 800 до 1000 метров (devo, frsky и другие протоколы).
Пульт дистанционного управления имеет множество факторов, и количество товара будет несоответствовать. Приведенные выше данные приведены только для справки. При наличии явных отклонений товар можно вернуть и обменять.
