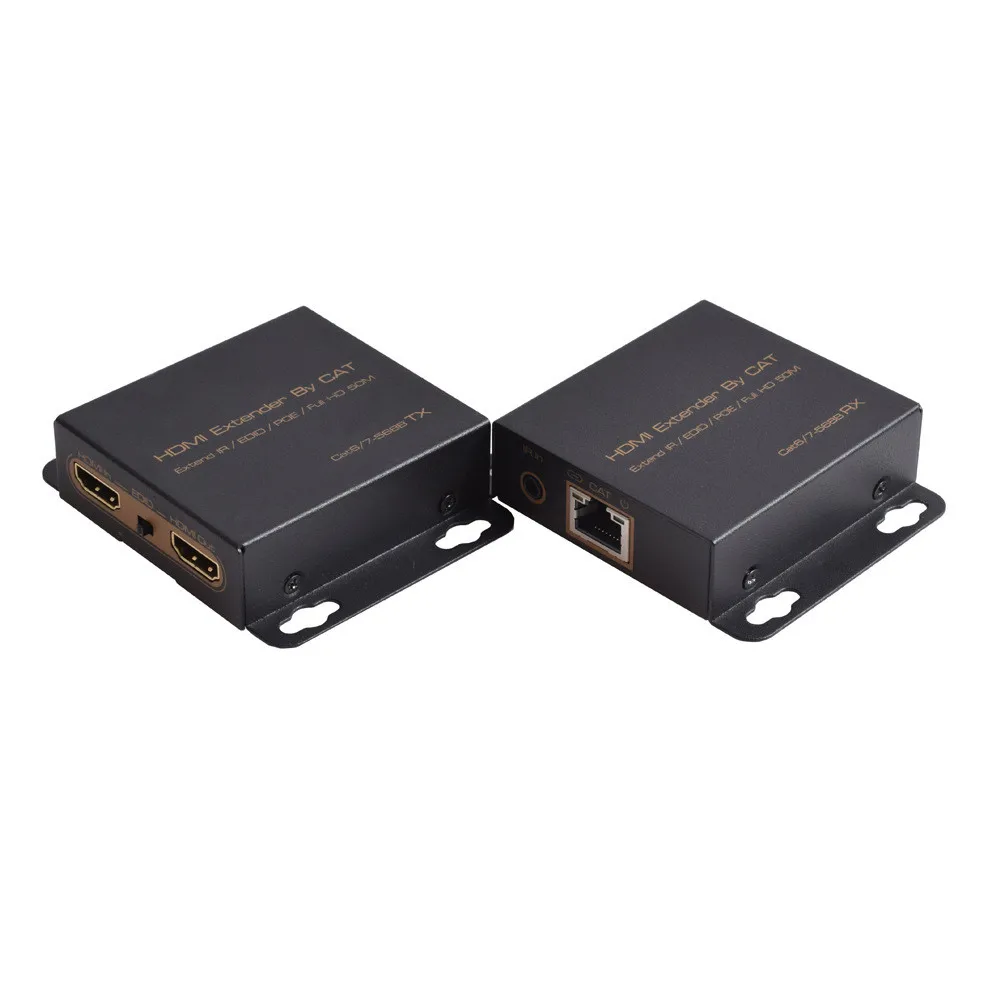

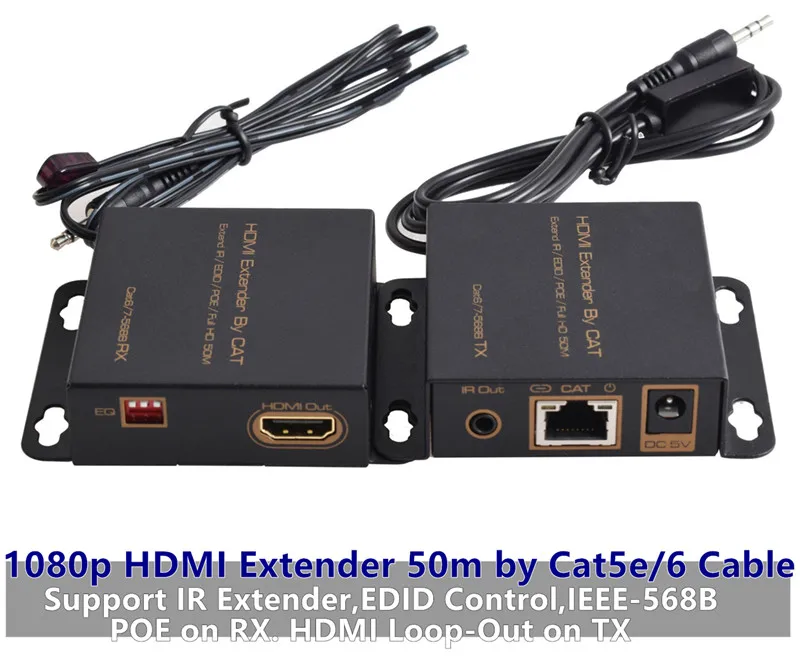

HD1080P HDMI удлинитель передатчика 50 м адаптер от Cat5/6 кабеля RJ45 разъем ИК/EDID/POE

---

KIVOTEK горячий 1080p HDMI удлинитель/передатчик приемник/TX-RX 50 м от Cat5e/6/7 Кабель с разъемом RJ45, IR blaster/EDID/POE управление для сигнала HDMI Дальняя передача высокой четкости Signal-KVT929   Введение

Расширитель KVT929 использует один cat-5E или cat-6 (рекомендуется) кабели до 50 метров вместо кабеля HDMI для передачи сигнала высокой четкости, для снижения стоимости. Передача на большое расстояние высокой четкости очень сложная, потому что кабель HDMI очень дорогой и редкий. Расширитель предназначен для передачи сигнала высокой четкости на большие расстояния.

Наши устройства предлагают решения для шума, пространства и безопасности, управления центром обработки данных, распространения информации, презентаций конференц-зала, школы и корпоративных условий обучения.

Особенности:   -Поддержка видеовхода: 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i -Используйте один кабель cat5e/cat6 для передачи сигнала HDMI и ИК-сигнала, максимальная длина кабеля cat может быть до 50 м. -Поддержка видеовыхода: 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i -Поддержка разрешения до 1080P/60 Гц. -Поддержка ИК-Экстендера, он может управлять на большое расстояние до источника HD с помощью ИК-полученного на приемнике. -Поддержка управления и контроля EDID -Кошачьи соединения в соответствии с IEEE-568B -Светодиодный индикатор: когда источник питания или устройство работает, светодиодный светильник относительно. -Отсутствие потери качества -Устанавливается за считанные минуты -Требуется источник питания DC5V/1A

Технические характеристики:

Длина кабеля CAT-6 между Rx и TX ........................................... до 50 метров Вход HDMI ........................................ 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i Выход HDMI ..................................... 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i Максимальная пропускная способность ............................................................................................. 165 МГц Максимальная скорость передачи данных 4,95 Гбит/с Вход видеосигнал. ............................................................................. 0,5 ~ 1,5 Вольт p-p Выход DDC сигнал. ........................................................................... 5 вольт p-p (TT1L) Входное/выходное расстояние HDMI кабеля ............................................................. 5 м AWG26 HDMI Стандартный кабель Максимальный рабочий ток 600мА Формат адаптера питания .. Вход:. ................. Переменного тока (50 Гц, 60 Гц) :100V-240V; Выход: DC5V/1A Операционной Температура диапазон .....................................................................-от 0 до + 40 ℃ Для хранения Температура диапазон ..................................................................... От-20 до + 60 ℃ Диапазон рабочей влажности ............................................. от 5 до 85% относительной влажности (без конденсации) Диапазон влажности хранения ............................................ от 5 до 95% относительной влажности (без конденсации) Размер (Д x Ш x В) . 6x61x21 (мм) Вес .......................................................................................................... 226 г

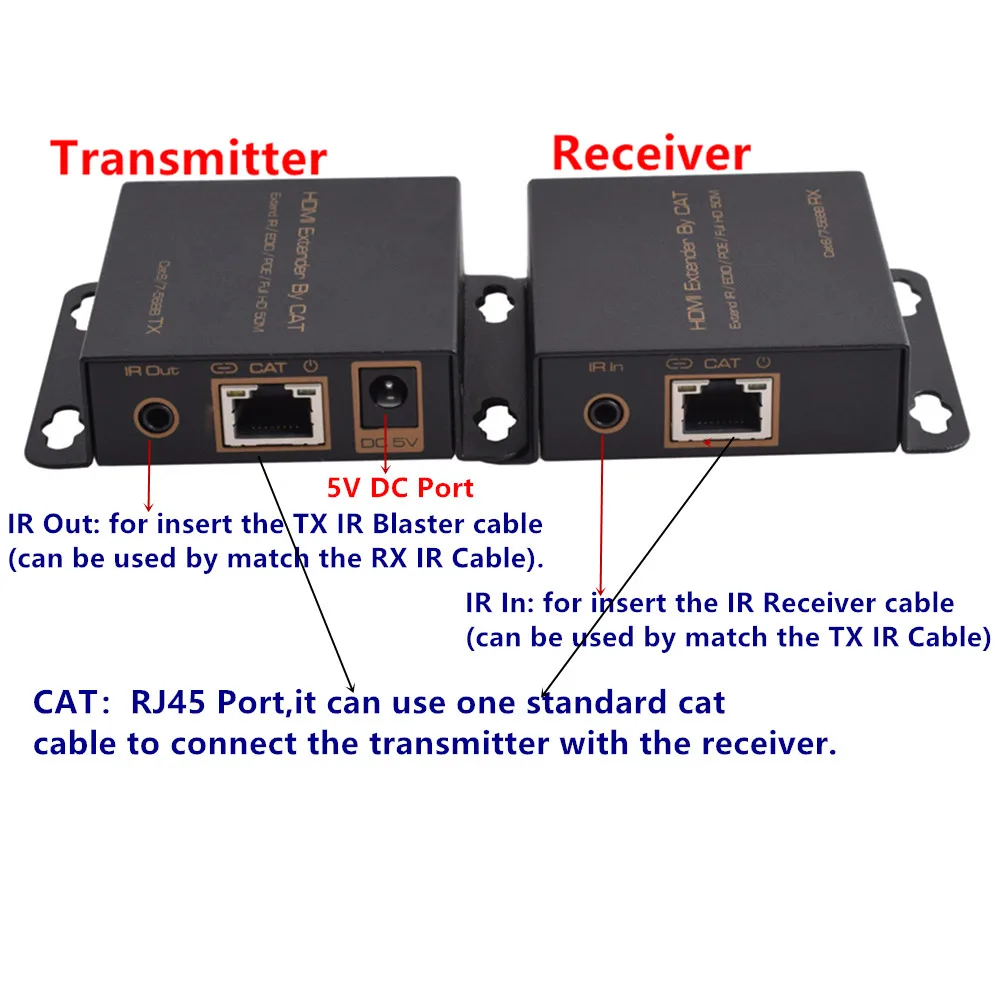

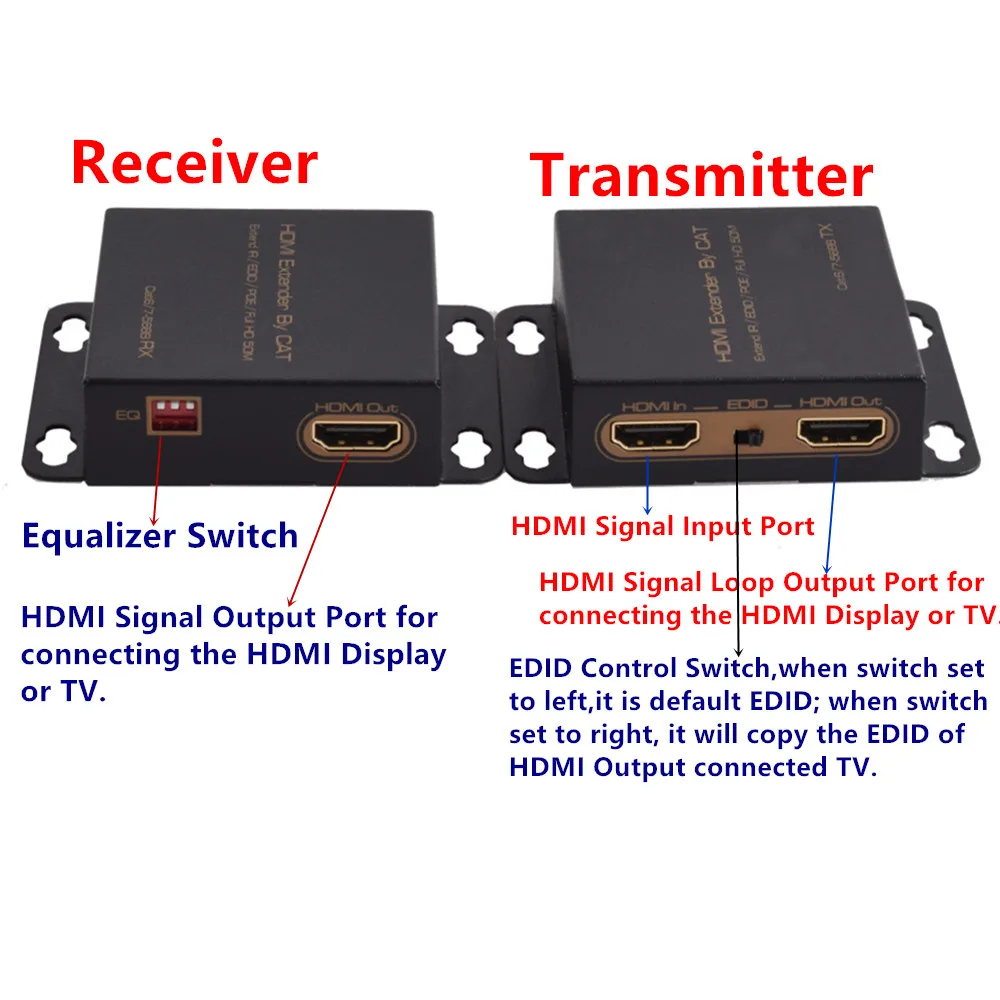

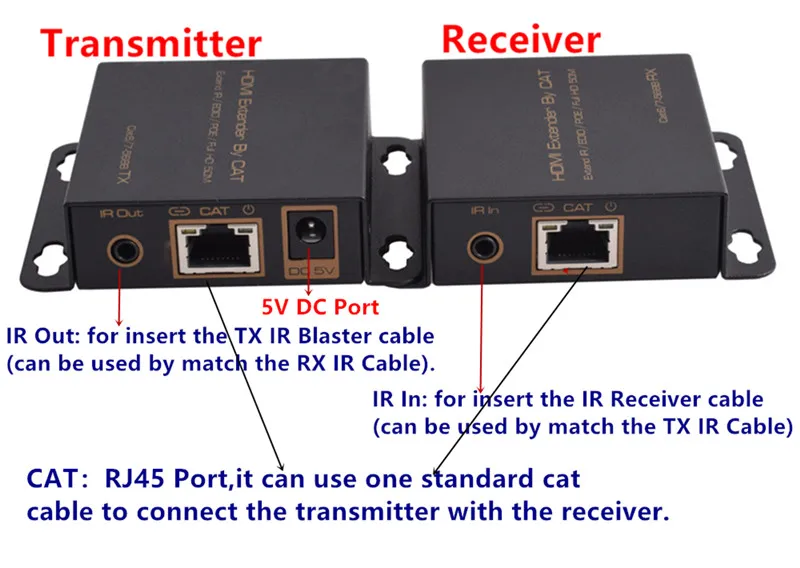

Физическое соединение, показывающее изображение:

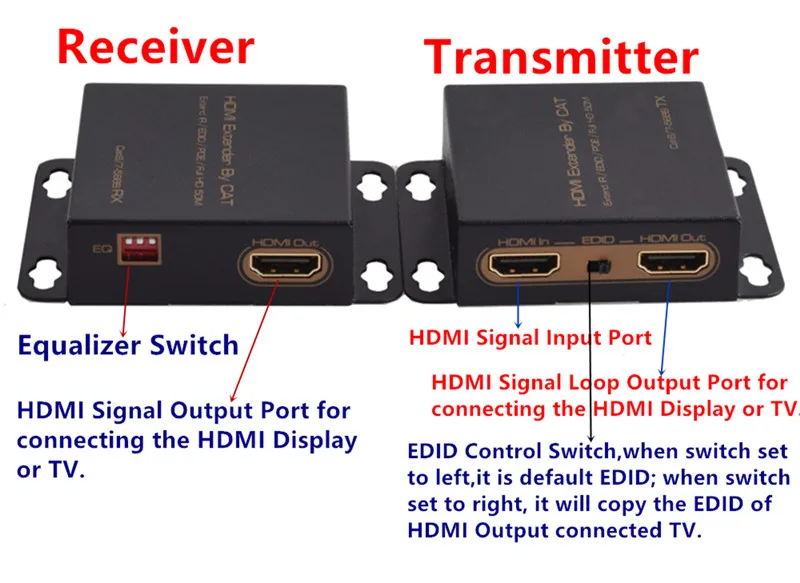

     Выход HDMI: выходной порт сигнала HDMI для подключения дисплея HDMI или телевизора.

ИК вход: ИК входной порт для вставки ИК-кабеля приемника (он может использоваться в соответствии с ИК-кабелем TX).

: Светодиодный сигнальный светильник: светодиодный светильник будет светиться, когда сигнал будет работать без проблем.

CAT: порт RJ45: можно использовать один стандартный кабель cat для подключения передатчика к приемнику.

: Светодиодный светильник с питанием, он будет светиться при подключении кабеля cat.

ИК удлинитель для головок Функция введение

1,30 кГц-50 кГц широкополосный ИК диапазон поддержки Частоты: 30 кГц-50 кГц

2, чтобы вставить ИК-кабель TX в ИК-порт и поставить ИК-головку на передней части телевизора

3, чтобы использовать ИК-приемник RX к ИК-порту и использовать пульт дистанционного управления для точки на ИК-головке приемника для управления и может передавать ик-сигнал на ИК-кабель RX с помощью кабеля cat.

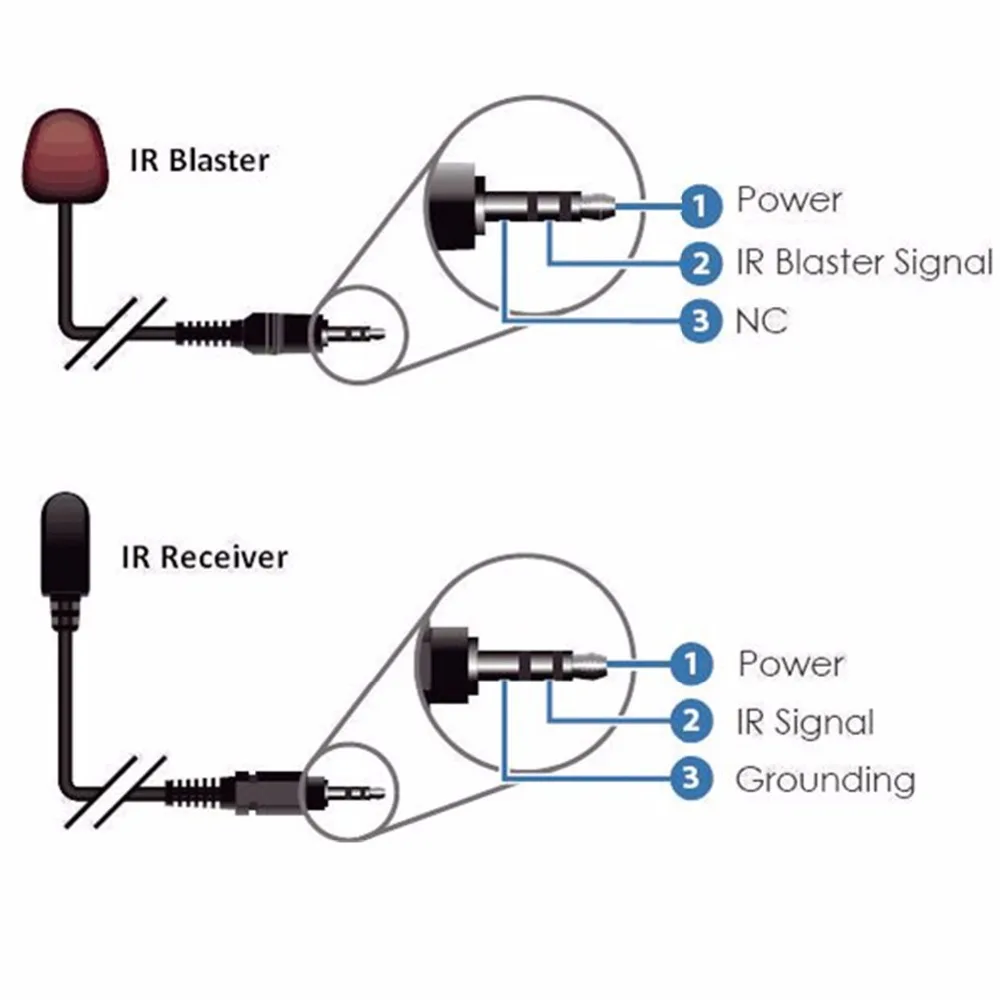

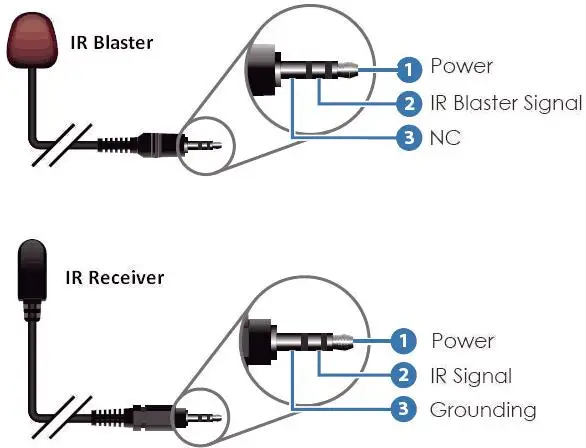

4,TX IR и RX IR контакты схема:

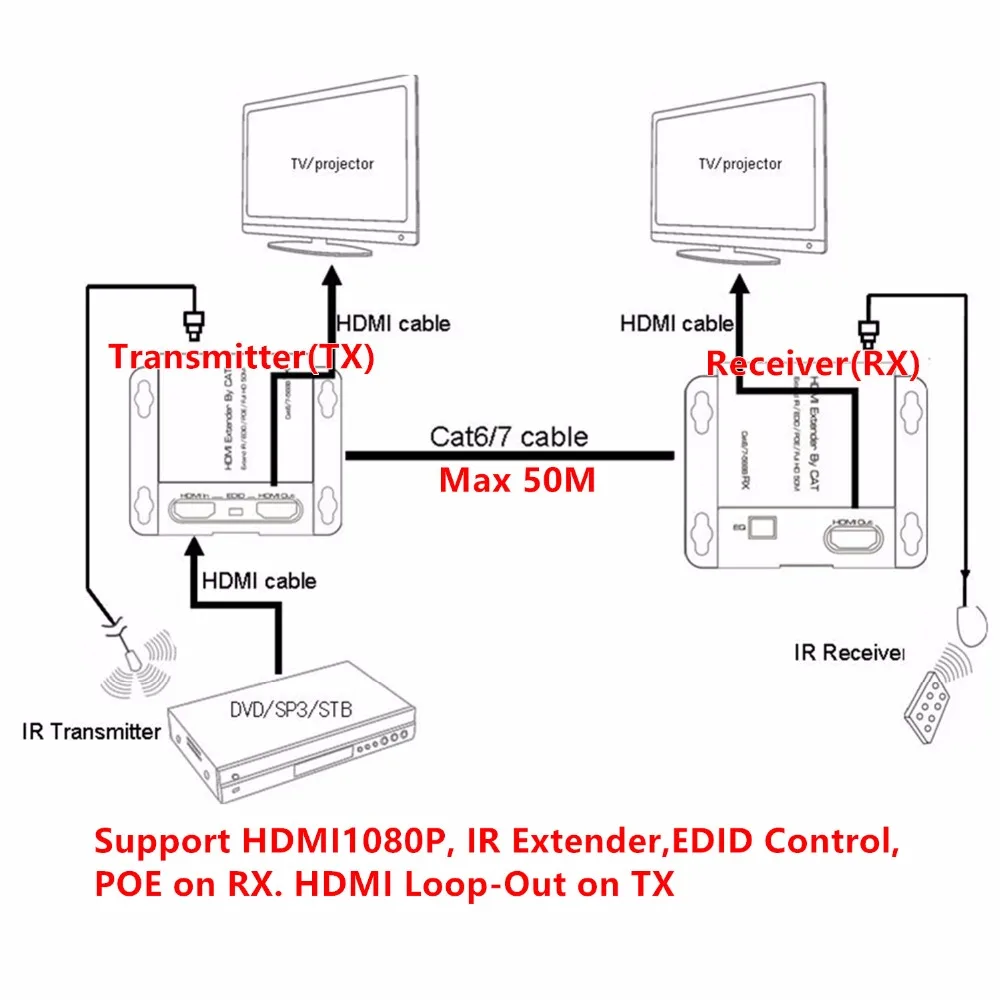

Применение схема:





Тип подключения и Управление:

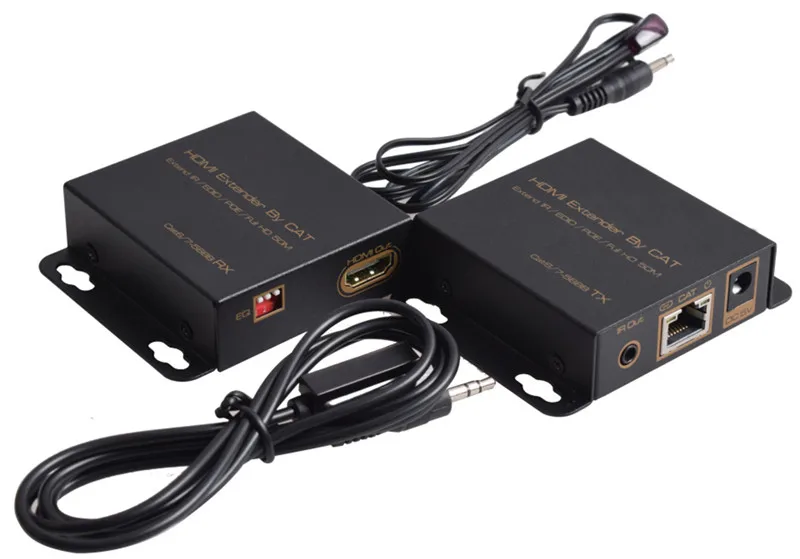

1. Использовать один кабель HDMI (до 5 м) для подключения источника HD с входным портом HDMI передатчика 2. Использовать один кабель HDMI (до 8 м) для подключения выходного порта HDMI передатчика с hd-дисплеем 3. Использовать один кабель HDMI (до 8 м) для подключения выходного порта HDMI приемника с hd-дисплеем 4. Использовать один кабель cat 5e или cat 6 для подключения передатчика с приемником (длина кабеля cat может быть до 50 м) 5. Подключите адаптер питания 5 В к расширителю   Посылка включает в себя: HDMI передатчик x1 шт HDMI приемник x1pcs ИК-передатчик и приемник X1pcs Постоянный ток, 5В, Мощность адаптер x2pcs Руководство пользователя x1pcs
