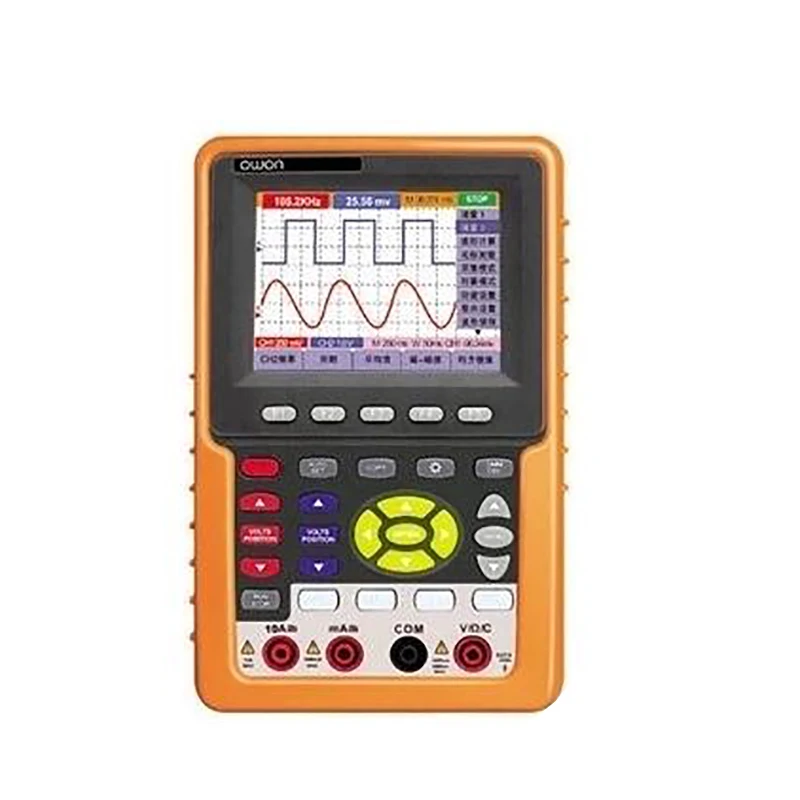

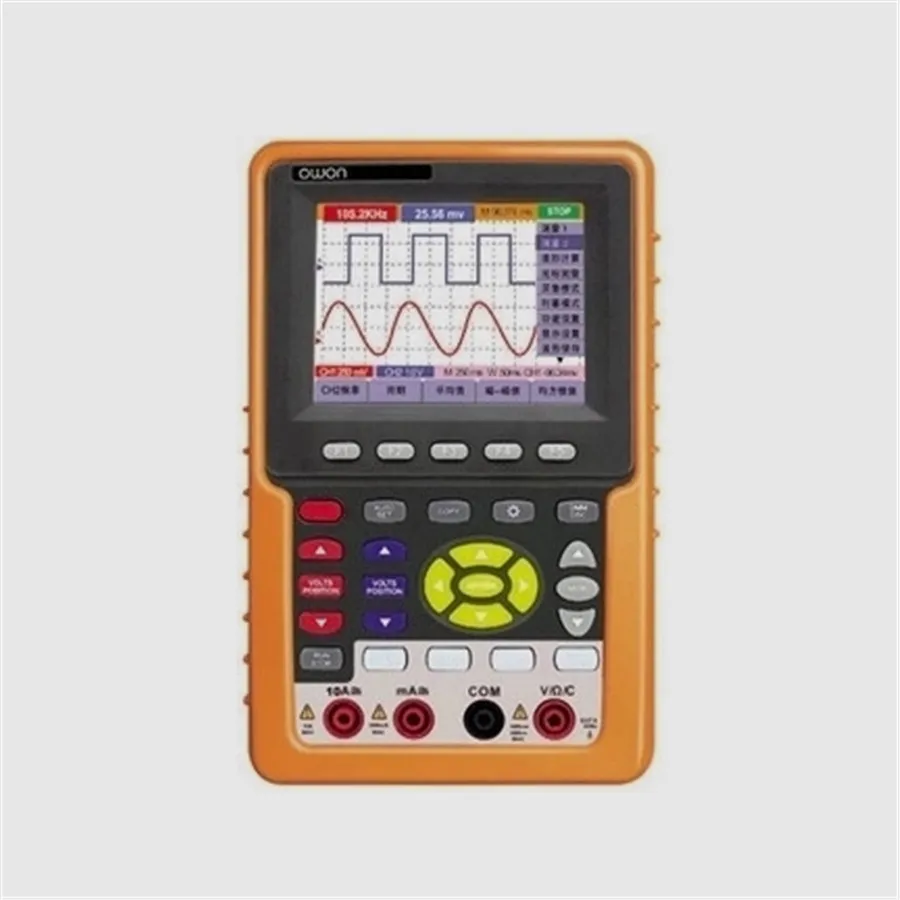

HDS4202M-N цифровой осциллограф с частотой 200 МГц и полосой пропускания 1GS/s

Модель

HDS2062M-N

HDS3102M-N

HDS4202M-N

Полоса пропускания

60 МГц

100 МГц

200 МГц

Частота образцов (в режиме реального времени)

500 мс/с

1GS/s

Горизонтальные весы (s/div)

5ns/diV ~ 100s/div, шаг на 1 ~ 2 ~ 5

2ns/diV ~ 100s/div, шаг на 10 ~ 2 ~ 5

Время подъема (на входе, типично)

≤ 5,8 нс

≤ 3,5 нс

≤ 1,7 нс

Дисплей

3,8 дюймовый цветной дисплей со TFT ЖК панель (640 × 480 пикселей, 65535 цветов)

Канал

Двойной

Входное сопротивление

1MΩ ± 2%, параллельно 20pF ± 5pF

1MΩ ± 2%, параллельно 15pF ± 5pF

Длина записи

Максимум 6000 точек на каждом канале

Интерполяция

Sin (x) / x

Коэффициент затухания зонда

1X,10X,100X,1000X

Входное соединение

DC, AC и GND

Точность постоянного тока (средняя)

Среднее> 16 : ±(5% чтения + 0.05div) для V

Вертикальная чувствительность

5 мВ/diV ~ 5V/div (при вводе)

Вертикальное разрешение (A/D)

8 бит (2 канала одновременно)

Максимальное входное напряжение

400 В (PK - PK) (DC + AC, PK - PK, входное сопротивление 1MΩ, затухание щупа 10 : 1), CAT II

Тип триггера

Edge, Video, Alternate

Режим запуска

Авто, нормальный, одиночный

Уровень триггера

± 6 делений от центра экрана

Режим приобретения

Образец, пиковое определение и среднее

Точность усиления постоянного тока

± 3%

Автоматическое измерение

Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot,
Время подъема, время падения, задержка A & rarr;B & uarr;, задержка A & rarr;B↓, + ширина,-Ширина, + обязанность,-обязанность

Математика формы волны

, ×, ÷, FFT

Хранение формы волны

4 формы волны

Лисаджус фигурка

Полоса пропускания

Полная пропускная способность

Разница в фазе

± 3 градуса

Интерфейс связи

USB

Питание

100V-240 В переменного тока, 50/60 Гц

Литий-ионный аккумулятор

7,4 В, 6 часов работы

Размеры (Ш × В × Г)

180 × 115 × 40 (мм)

Вес (без посылка)

645 г

Полномасштабное считывание

3(3/4) цифра (макс. 4000-количество)

Диод

0V-1,5 V

Входное сопротивление

10 МОм

Измерение ВКЛ/ВЫКЛ

<50 (± 30) звуковой сигнал

Напряжение

VDC : 400 мВ, 4 в, 40 в, 400 В, 1000 В: ±(1% ± 1 цифра); Максимальный вход: 1000 В постоянного тока в переменного тока: 4 в, 40 в, 400 В: ±(1% ± 3 знака), 750 В: ±(2% ± 3 знака); Частота: 40 Гц-400 Гц; Максимальный Вход: 400 В переменного тока (виртуальное значение)

Ток

DC: 40мА, 400мА: ±(1.5% ± 1 цифра), 10A : ±(3% ± 3 цифр) AC: 40мА: ±(1.5% ± 3 цифр), 400мА: ±(2% ± 1 цифра), 20A : ±(5% ± 3 цифры)

Сопротивление

400Ω : ±(1% ± 3 знака), 40 & Kappa;Ω - 4 & Mu;Ω : ±(1% ± 1 цифра), 40MΩ : ±(1.5% ± 3 цифры)

Емкость

51.2nF - 100 мкФ: ±(3% ± 3 знака)
