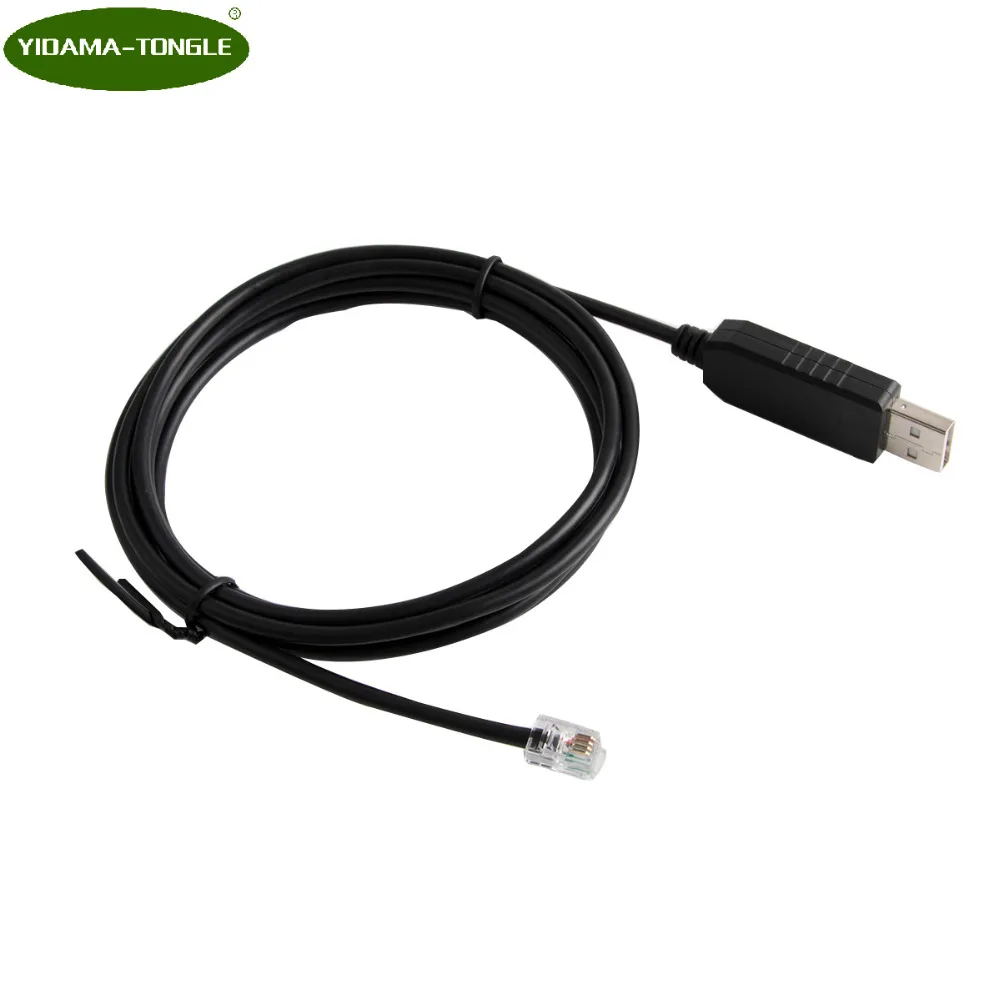

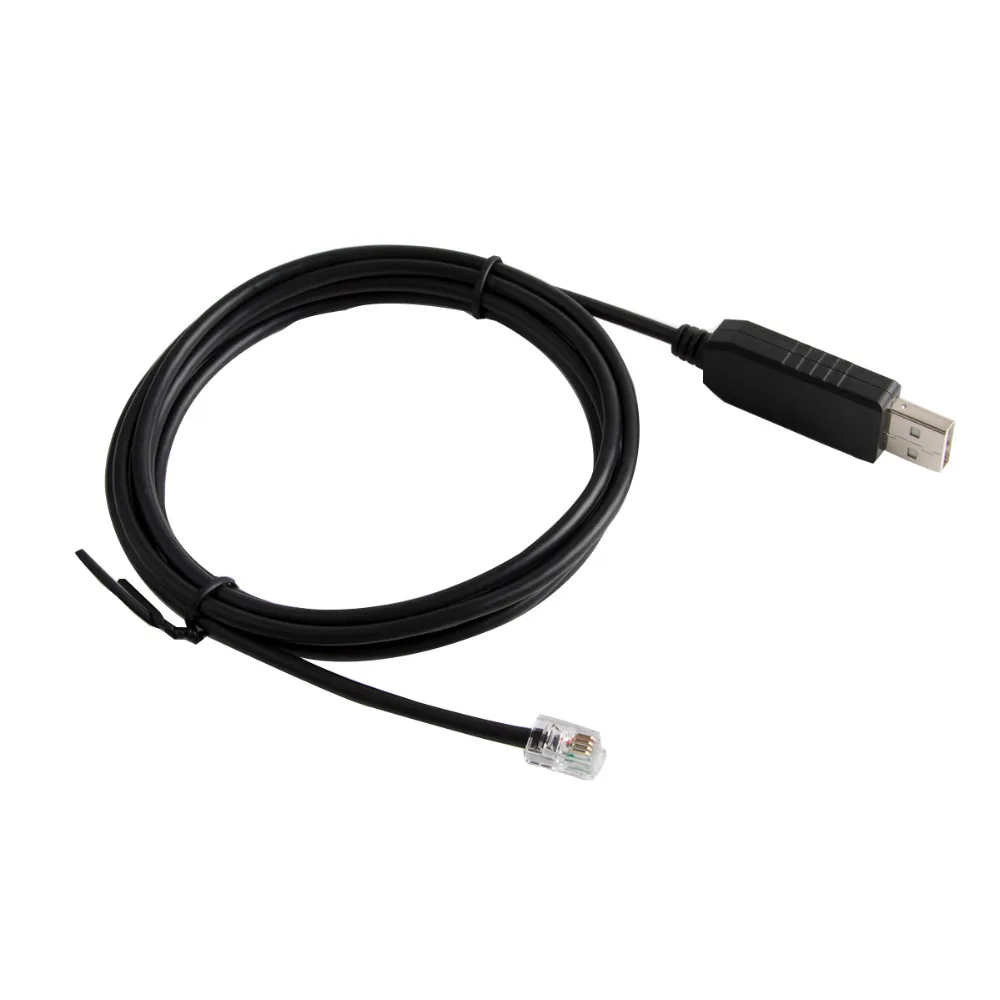

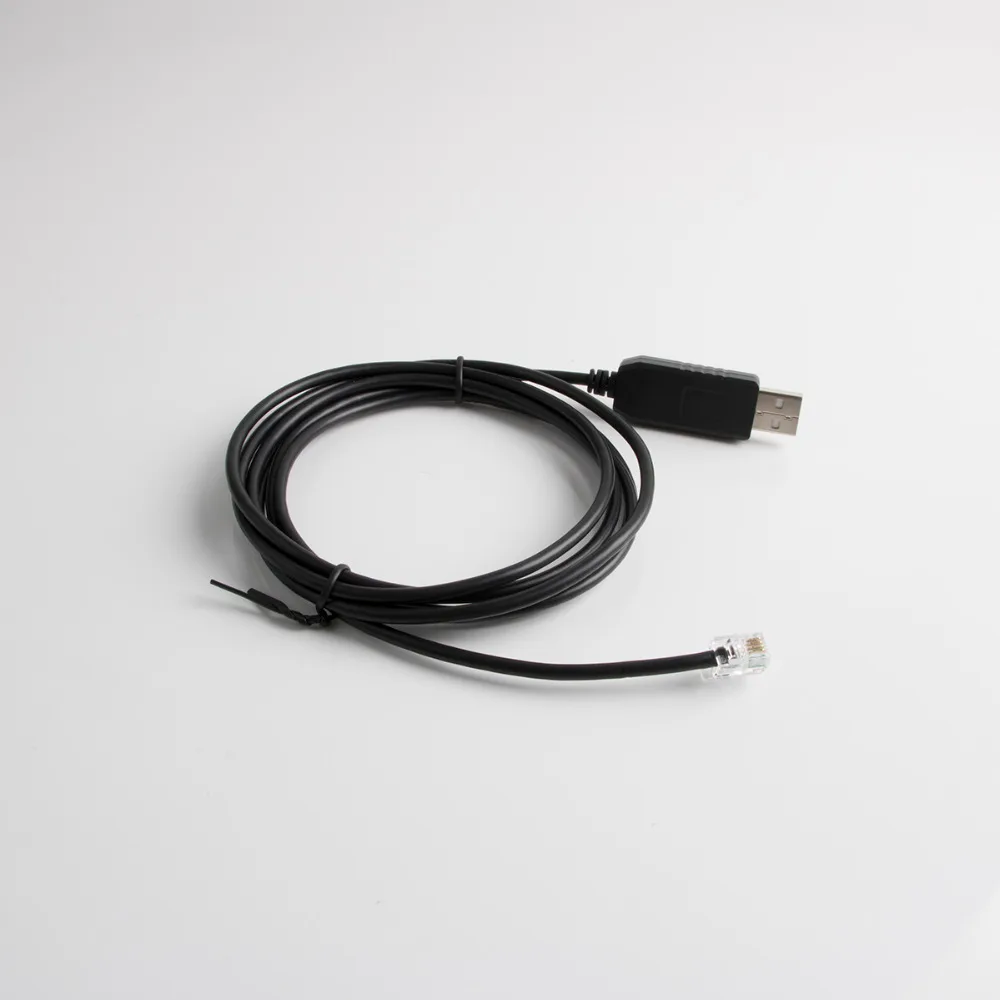

CP2102 USB RS232 к 4P4C RJ10 адаптер управления телескоп кабель для Meade 505 PC

CP2102 USB RS232 к 4P4C RJ10 адаптер управления телескоп кабель для Meade 505 телескоп PC кабель

• DIY Meade 505 телескоп к ПК кабелю
• USB RS232 для 4P4C RJ10
• Длина кабеля:1.8mtr, 5mtrДлина по желанию
• Строительство кабеля достаточно простое и требует только пайки 3 соединений и размещения 3 проводов в вилку RJ10 и обжима пусковых отверстий для обеспечения безопасности кабеля

•


  Большинство наших читателей с удивлением узнают, что я заядлый астроном-любитель. Я трачу все свои возможности под звездами, принимая удивительные взгляды, которые можно увидеть из моего 10 "Meade LXD-55 Schmidt Newtonian. С моим фоном в фотографии, не должно быть сюрприза, что я перешел больше в астрофотосъемку, чем визуальные наблюдения. Мои сеансы визуализации обычно проводятся с двумя моими лучшими друзьями в частной обсерватории, принадлежащей одному из них. Обсерватория хорошая, но она расположена около 35-40 минут от меня, и, таким образом, я не получаю там столько, сколько хотел бы. Таким образом, за последние пару месяцев я собирал свои возможности для визуализации. Одна из первых задач, которую мне пришлось решить,-это Строительство кабеля, который позволит мне управлять своим телескопом с моего ПК, и это то, о чем сегодня обучает.

  Есть несколько причин, по которым можно было бы управлять своим телескопом с помощью ПК:
  Это быстрее, чем с помощью ручного контроллера.
  Это дает вам визуальную помощь при поиске чего-то трудно найти.
  Если вы обнаружите что-то неизвестное, программное обеспечение планетария сможет определить его.
  Это необходимо, если вы планируете создавать изображения дольше, чем одно быстрое воздействие.
  Это круто!

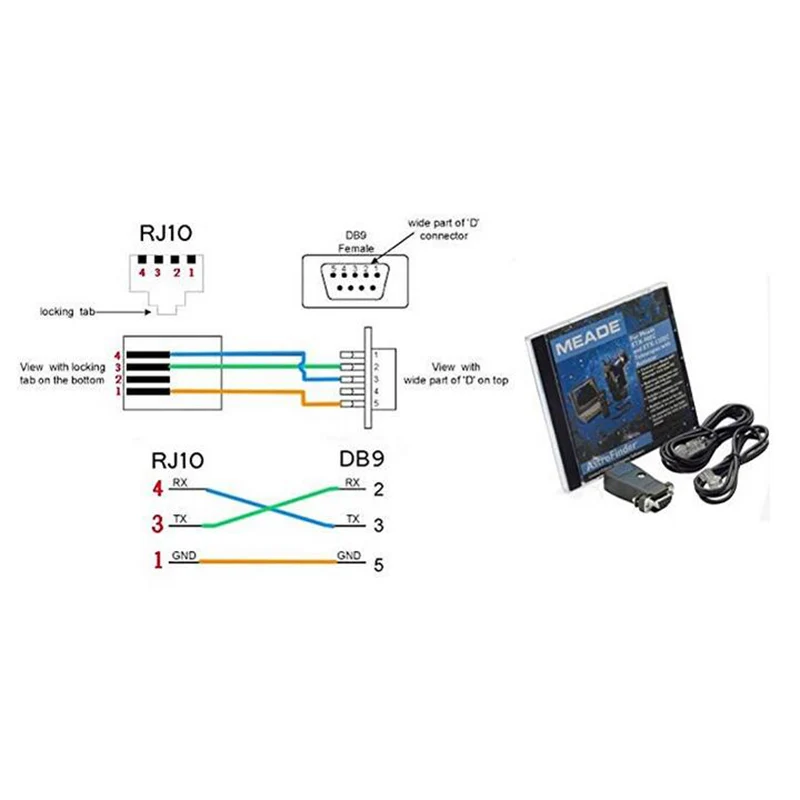

  Строительство кабеля достаточно простое и требует только пайки 3 соединений и размещения 3 проводов в вилку RJ10 и обжима пусковых отверстий для обеспечения безопасности кабеля. Схема ниже-это то, что мы будем следовать. Я нашел эту схему онлайн несколько месяцев назад и не помню, где я ее нашел. Если он ваш, пожалуйста, свяжитесь со мной, чтобы я мог добавить атрибуцию. Я отредактировал его, чтобы отобразить цвета проводов, которые мы будем использовать.

О CP2102

Одноchip USB для передачи данных UART
-Встроенный usb-приемопередатчик; не требуется внешних резисторов
-Встроенные часы; не требуется внешний кристалл
-Внутренняя 132-байтовая программируемая ПЗУ для идентификатора поставщика, идентификатора продукта, серийного номера, дескриптора питания, номера выпуска и строки описания продукта
-EEPROM (CP2102)
-EPROM (одноразовый программируемый) (CP2109)
-Схема сброса питания On-chip
-Регулятор напряжения на чипе
-Выход 3,3 В (CP2102)
-Выход 3,45 в (CP2109)
-100% pin и программное обеспечение совместимо с CP2101

Функциональный контроллер USB
-Совместимость с USB 2,0; полная скорость (12 Мбит/с)
-Поддерживаются usb-приостанавливающие контакты

Асинхронный последовательный автобус данных (UART)
-Все сигналы интерфейса handshaking и modem
-Поддерживаемые форматы данных:
-Биты данных: 5, 6, 7 и 8
-Стоп-биты: 1, 1,5 и 2
-Четкость: нечетная, ровная, отметка, пространство, отсутствие паритета
-Скорость передачи данных: 300 Мбит/с до 1 Мбит/с
-Буфер приема 576 байт; буфер передачи 640 байт
-Поддержка аппаратного или X-On/X-Off handshaking
-Поддержка символа события
-Передача поломки линии

Драйверы устройств виртуального COM порта
-Работает с существующими приложениями COM port PC
-Лицензия на бесплатное распространение
-Windows 10/8/7/Vista/сервер 2003/XP/2000
-Mac OS-X/OS-9
-Linux

Поддержка прямого драйвера USBXpress™
-Лицензия на бесплатное распространение
-Windows 7/Vista/XP/2003/2000 сервера
-Windows CE

Примеры применения
-Обновление RS-232 устаревших устройств на USB
-Кабель USB для сотового телефона
-Кабель интерфейса USB
-Последовательный адаптер USB для RS-232
Напряжение питания
-Автономное питание: от 3,0 до 3,6 В
-Питание от USB шины: от 4,0 до 5,25 в

CP210x USB к UART Bridge VCP драйверам

Драйверы CP210x USB для UART Bridge Virtual COM Port (VCP) необходимы для работы устройства в качестве виртуального com-порта для облегчения связи с хостомCP210xПродукты. Эти устройства также могут взаимодействовать с хостом с помощьюДрайвер прямого доступа. Эти драйверы являются статическими примерами, подробно описанными в приложении Примечание 197: Руководство по последовательным коммуникациям для CP210x, загрузите Пример ниже:

Загрузить программное обеспечение

CP210x Manufacturing DLL и Runtime DLL были обновлены и должны быть использованы с v6.0 и более поздней версии драйвера CP210x Windows VCP. Загрузка программного обеспечения AN144SW.zip, AN205SW.zip и AN223SW.zip. Если вы используете драйвер 5.x и нуждаетесь в поддержке, вы можете скачать файлПрограммное обеспечение Applique Note.

• Windows 7/8/8. 1/10 (v6.7.3)»
• Windows XP/сервер 2003/Vista/7/8/8. 1 (v6.7)»
• Windows 2 K (v6.3a)»
• WinCE»
• Macintosh OSX (v4)»
• Linux»
• Android»

Скачать для Windows 7/8/8. 1/10 (v6.7.3)

Скачать для Windows XP/сервер 2003/Vista/7/8/8. 1 (v6.7)

Скачать для Windows 2 K (v6.3a)

Скачать для WinCE

Скачать для Macintosh OSX (v4)

Скачать для Linux
