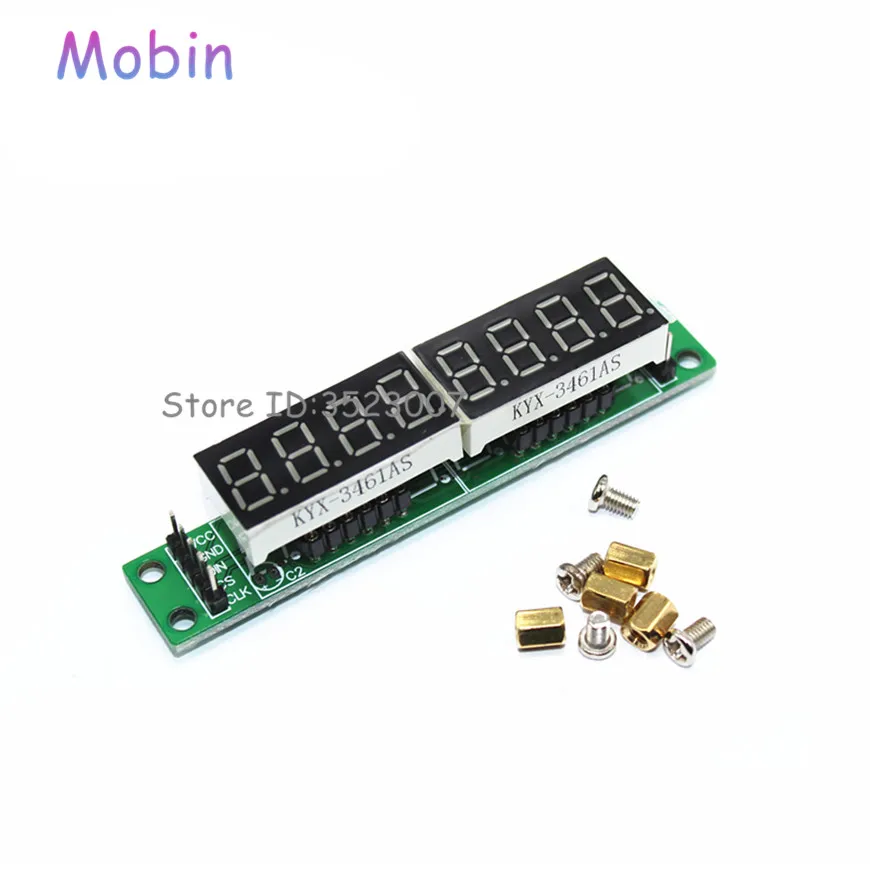

Модуль управления цифровым дисплеем MAX7219
MAX7219-это интегрированный серийный драйвер ввода/вывода, который соединяет микропроцессор и 8-битный цифровой 7-сегментный, цифровой, светодиодный дисплей. Также можно подключить дисплей барграфа или 64 отдельных светодиода. Он включает в себя кодер b-типа BCD, несколько циклов сканирования, сегментные драйверы слов и статическую ОЗУ 8*8 для хранения каждой информации. Для настройки тока сегмента для каждого светодиода используется только один внешний регистр.
Удобный четырехпроводной последовательный интерфейс может соединять все общие Микропроцессоры. Каждая информация может быть обработана без обновления всех дисплеев при обновлении. MAX7219 также позволяет пользователю выбрать кодировку или не кодировать каждую информацию.
Все устройство включает в себя режим отключения низкой мощности 150 μa, аналоговый и цифровой контроль яркости, регистр ограничений сканирования, который позволяет пользователю отображать 1-8 бит данных, и режим обнаружения, который позволяет светиться всем светодиодам.
Только 3 порта IO для привода 8-битной цифровой трубки! Цифровая трубка не мерцает! Поддержка каскада! Эффект дисплея, как показано ниже:

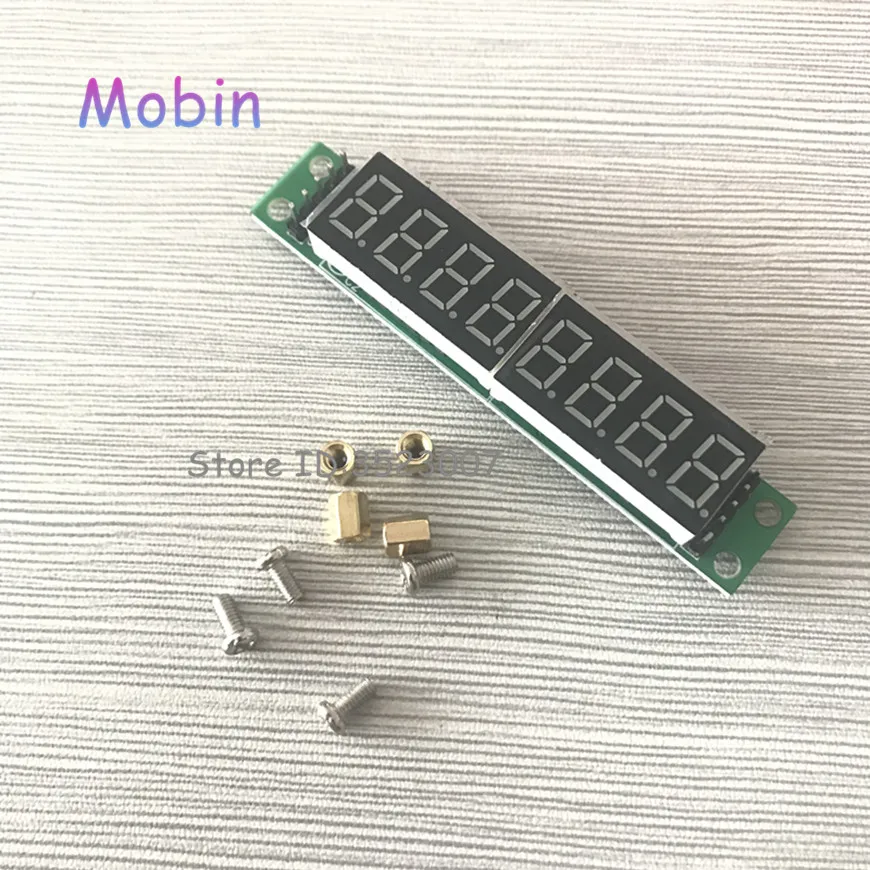

Для подключения цифровой трубки используется расстояние 2,54 мм между цифровой трубкой и печатной платой. Очень удобно заменить цифровую трубку!

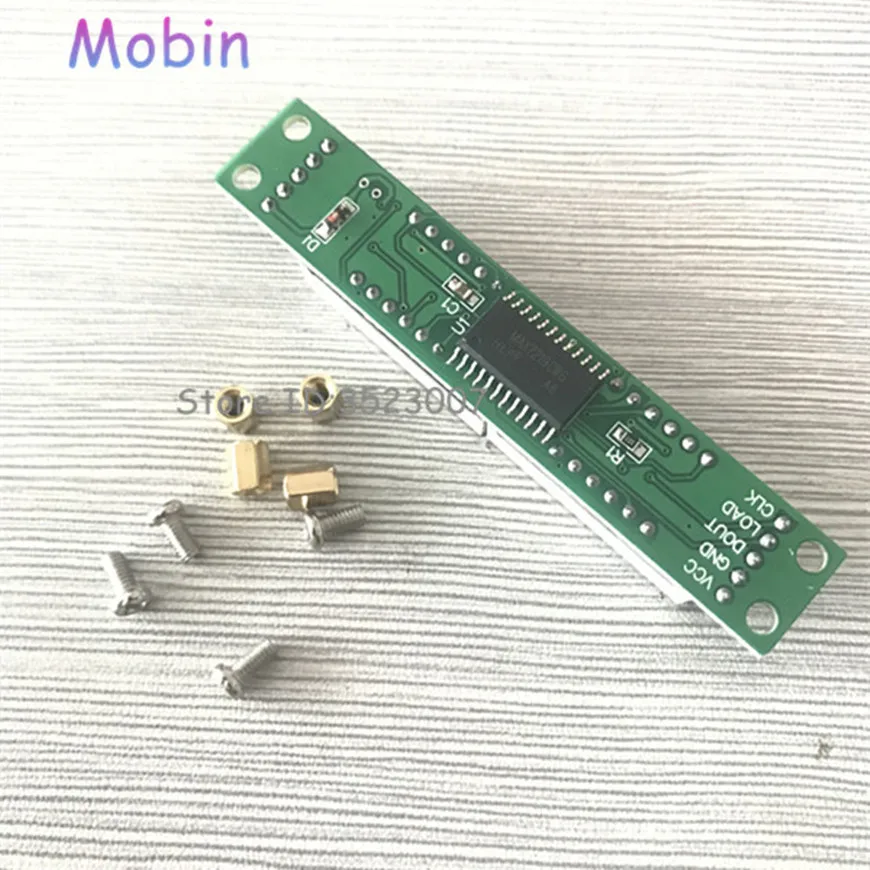

Четыре угла печатной платы закреплены медными шипами, которые могут эффективно предотвратить несчастные случаи, такие как короткое замыкание!

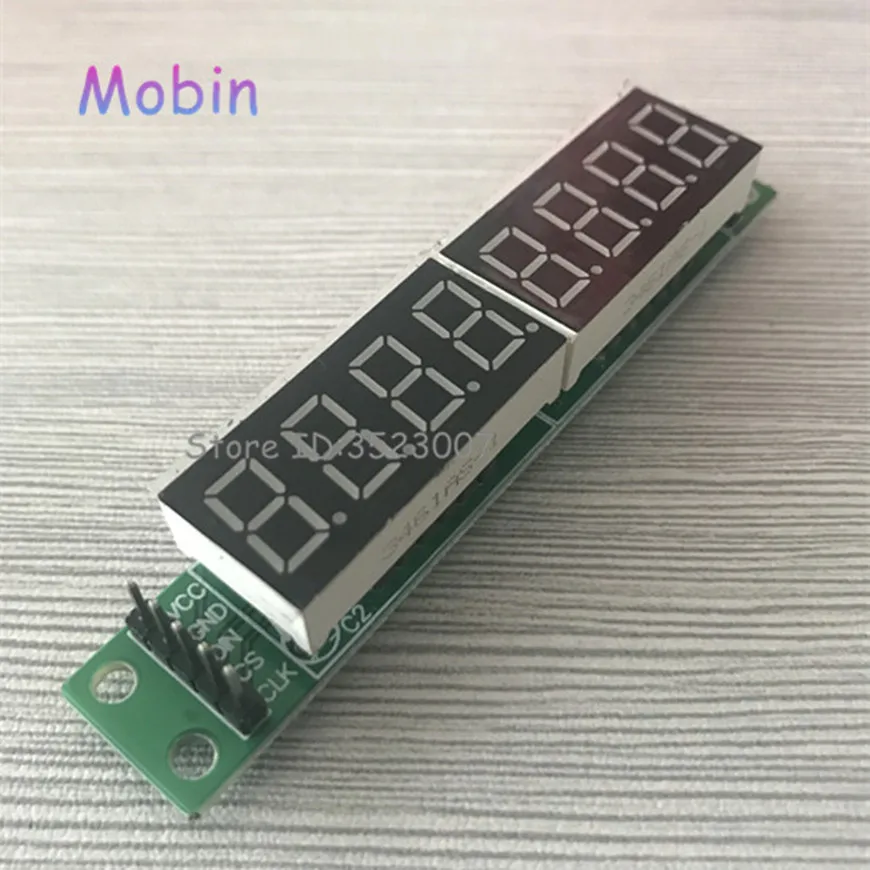

Цифровая трубка 0,36 дюйма 4-битная интегрированная Катодная цифровая трубка
Этот модуль совместим с микроконтроллером 5 В/3,3 В (51/AVR/STM32....)

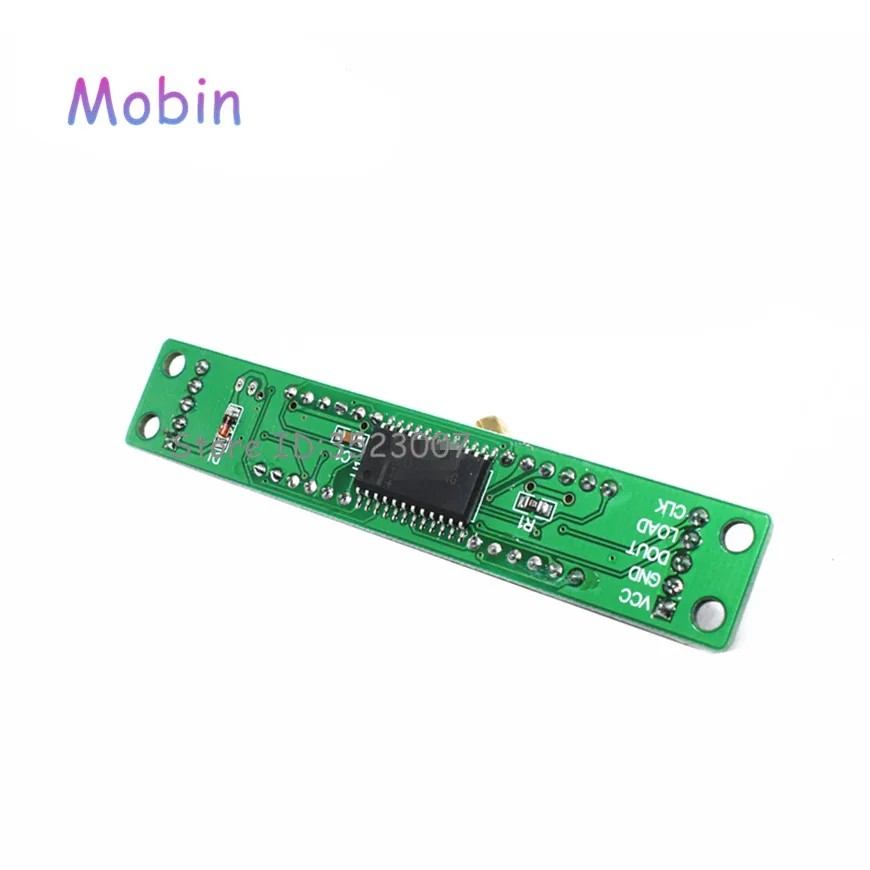

Инструкции по проводке (выберите предоставленную программу в качестве примера, вы можете подключить любой порт IO, изменить определение порта в программе):
VCC & rarr; 5В
