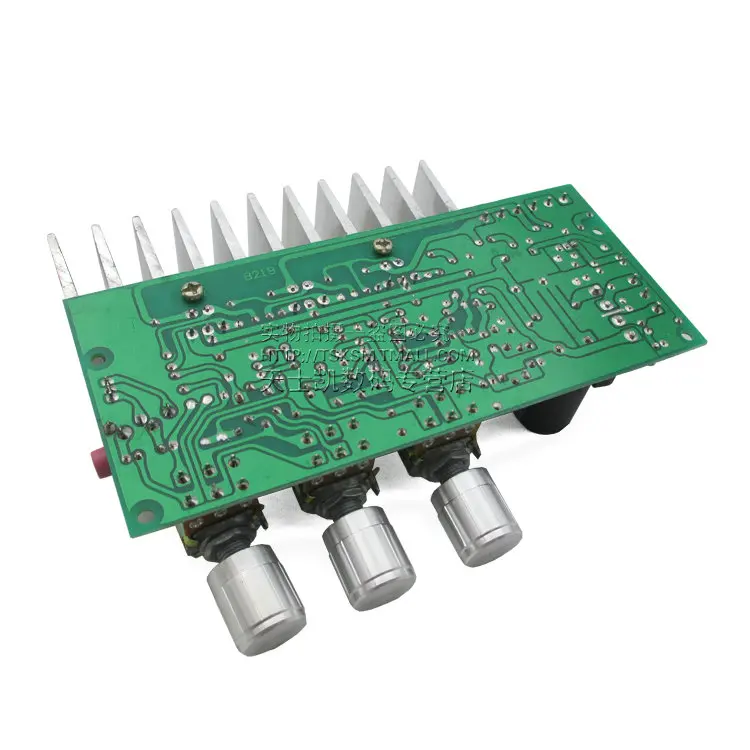

Обзор доски
Бас мощный, и высокие ноты не жесткие. Использование чипа в качестве нового оригинала: блок басов по умолчанию для 1 TDA2050 -- выход пика 32 Вт, двухканальный блок для 2 TDA2030 -- выход пика 18 Вт + 18 Вт. TDA2030, LM1875, TDA2050 могут быть полностью взаимозаменяемы, если все заменены TDA2050 или LM1875, пожалуйста, замените на более крупный радиатор. Чип усилителя мощности имеет пять контактов: положительный источник питания, отрицательный источник питания, передний вход, обратный вход и выход. Чип теплоотвода и катод, подключенный через электрическую работу, когда рассеивание тепла чипа никогда не и не заземление короткого замыкания, или немедленно сгорел. Вот схема подключения платы, пожалуйста, тщательно Контролируйте проводку.
Основные параметры
Левый и правый каналы: TDA2030Ax2, Пиковая мощность: 18Wx2 обычного, Поэтому советуем использовать 2,5-4 дюйма, от 4 до 8 лет в европейском стиле может занять от 10 до 30 Вт полный частота рупорный.
Выход басов: TDA2050Ax1, Пиковая мощность: 32 Вт, 5-8, 4-8, 30-50 Вт.
Рабочая мощность: трансформатор переменного тока с двойным AC9-15V, рекомендуется для использования с двумя AC12V мощностью более 30 вт над трансформатором.
Выходная мощность: DC12V1.5A, блок питания для декодирования 12 В.
Материал печатной платы: FR-4 доска из стекловолокна, толщина: 1,6 мм.
Размер печатной платы: 135x60мм.
Размер радиатора: 100x33x37 мм (Длина x Ширина x высота).
Вал потенциометра расстояние центра: 25 мм, Диаметр вала: 6 мм.
Монтажное отверстие PCB расстояние: x38мм (длина) 128 мм (ширина).
Вес нетто: 230 г.
Удобный порт ввода платы декодирования: плата снабжена MP3 декодером платы аудио входного концентратора (технические характеристики 3P-2,0 мм) И для декодирования платы питания 12 В постоянного тока регулируемого источника питания выходной концентратор 2P-2,0 мм. Используйте выходную плату 12 В для питания декодирующей платы, фактическая проводка при декодировании в аудиовход GND не выбирается, способная уменьшить помехи; если плата декодирования, отдельный источник питания должен быть подключен к GND. Этот магазин имеет различные 12 в источник питания lossless audio WAV + MP3 декодирующая плата и декодирующая плата с усилителем питания конца положительных и отрицательных полюсов, соответствующие, проводка очень удобна, рука может непосредственно подключаться, может быть звук, купите decode board, пожалуйста [нажмите здесь]. В этом магазине, чтобы купить соединительный кабель, декодер, плата бесплатно 3P и 2P, Плата усилителя мощности, чтобы купить.
Выберите компоненты: все элементы Новинка, выпрямитель и фильтр с помощью двух больших 3300 мкФ/алюминиевая крышка, 25В электролитический конденсатор, вся цепь для того чтобы обеспечить адекватная низкая пульсация DC источника питания, высокий динамический выходной голос по-прежнему свободно выдвигается, пожалуйста, не супертонкий фильтрующий конденсатор, чем больше, тем лучше, Было слишком много, но только противоположное или занятое пространство, знания в сети много, знал байду. Схема предварительного усилителя низкого пропуска Выберите Двойной оригинальный усилитель Texas ne5532, выбор аудиомуфты конденсатора для Philips Конденсатор CBB, мощная эластичная басовая система. Выбор цепи выпрямителя оригинального большого моста выпрямителя SEP 6A, чтобы обеспечить достаточный выходной ток, максимальную эффективность чипа усилителя мощности. После сценического усилителя: Деталь ultra bass использует 1 Оригинальное усиление TDA2050A, выходная мощность до 32 Вт, игра DJ очень шокирует; Левый и правый канал использует два выходных усилителя TDA2030A, выходная мощность 18 Вт + 18 Вт, такое сочетание мощности очень разумно, Может быть бас в средней школе настроен на лучшее, отвечает потребностям различных прослушивания.
PCB у них основное вещество выбор: выбор основа печатной платы очень хороший FR-4 все доска из стекловолокна, толщина 1,6 мм, является своего рода. Тот же вид доски с огнезащитной пластиной относится к двум видам досок, некоторые бумажные подложки, которые являются тремя видами досок, твердость и долговечность, конечно, не хорошее FR-4.
Конструкция цепи: эта схема разработана самим владельцем, расположение разумное, анти-помех сильный, отношение сигнал-шум высокий, и шум близок к динамику. Не будет преувеличением сказать, что расчет конструкции PCB кропотливый: чтобы избежать помех, ходить по линии дугой, сигнальная линия, насколько это возможно, окруженная заземляющими проводами, высоким током, небольшим током, сигнал, чтобы строго отделить линию, наконец, одно точечное заземление, Там, где большая Линия тока bold, чтобы обеспечить плавный ток. Каждый уровень между питанием независимо от стоимости обратно Соединительный конденсатор, эффективно удерживает пульсацию помех устранения шума. Во многих из тех же пластин без отделочных конденсаторов или до 2 обратите внимание на полированные глаза. После проектирования печатной платы, чтобы сделать образец, повторное тестирование для изменения основных компонентов параметров, чтобы достичь лучшего после массового производства листинга.
