QSKBS72151E 160A 24 72 в мини Бесщеточный контроллер постоянного тока для QS ступице колеса

QSKBS72151E,160A,24-72 в, мини Бесщеточный контроллер постоянного тока для QS в колесной ступице двигателя Kelly контроллер

Это специальная конструкция для бесщеточного контроллера двигателя QS для конверсионных наборов, который может сочетаться с мотором-концентратором QS номинальной мощностью 2000 Вт.

Ключевые особенности

1). Очень простое подключение

2). Может сочетаться с почти бесщеточным двигателем постоянного тока

3). Плавный пуск можно регулировать

4). Программируемый по bluetooth

Уведомление перед заказом (срок производства/гарантия посылка/Сертификация и т. д.)

Пожалуйста, нажмите на ссылку ниже на изображение.

1. Обычно спецификация

1. Регулятор квадратных волн, программируемый, с функцией регенерации

2. Предел тока двигателя, 20 секунд: 160A

3. Предел тока двигателя, непрерывный: 80A

4. Термозонд: KTY83-122

5. Включает один контроллер + USB-кабель-преобразователь + соответствующий штекер

6. Размер контроллера:125 мм * 94 мм * 41 мм

7. Вес нетто: 1,3 кг

8. Водонепроницаемый IP54

9. По умолчанию не включая bluetooth, водонепроницаемый (эти функции являются дополнительными); CAN BUS не поддерживает

2. Программный интерфейс контроллера Kelly

Вот понятный и простой интерфейс программного обеспечения для настройки.

3.Рисунок контроллера QSKBS-151E

Вот рисунок нашего обычного контроллера QSKBS-151E,125 мм * 94 мм * 41 мм

4. Определение контактов (TBD)

Разрешение DJ7061Y-2.3-21 контактов

(21) RTN: возврат сигнала. Черный

(5) 5 В: 5 В выход питания,<40 мА. Фиолетовый

(18) зал А: фаза зала А. Желтый

(17) зал B: зал фазы B. Темно-зеленый

(16) зал с: зал фаза с. Темно-синий

Разрешение DJ7091Y-2.3-11 контактов

(14) REV_SW: реверсивный переключатель. Оранжевый

(6) RTN: возврат сигнала или возврат источника питания. Черный

(12) FWD: переключатель вперед белый

(11) 12 В: 12 В Источник красный

(9) реле: главный контакторный драйвер. Синий

(7) PWR: блок питания контроллера (вход). Розовый

(10) Сигнализация: для вождения обратного сигнала, <200 мА. Желтый

Разрешение DJ7091Y-2.3-21 контактов

(15) Micro_SW: вход переключателя дроссельной заслонки. Серый

(3) дроссельная заслонка: аналоговый вход дроссельной заслонки, 0-5 В. Темно-зеленый

(1) BRK2: вход тормозного переключателя 12 В или вход датчика температуры двигателя. Отверстие.

(20) RTN: возврат сигнала. Черный

(8) измеритель: измеритель тока, <200 мА. Темно-синий

(13) BRK_SW: вход тормозного переключателя. Коричневый

(4) 5 В: 5 В выход питания, <40 мА. Фиолетовый

(2)BRK_AN: аналоговый вход тормоза, 0-5 В. Темно-серый

(22) резервирование. Зеленый

Примечания:

1. Все контакты RTN внутренне соединены.

2. Келли Амперметр положительный подключение к источнику питания 5 В контроллера, отрицательный к темному

Синий провод.

3. Переключение на землю активно. Открытый переключатель неактивен

Пожалуйста, сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.

5. Вопросы перед заказом

1). Если вы хотите купить контроллер отдельно, пожалуйста, сообщите нам параметры вашего подходящий двигатель?

Такие как напряжение двигателя, мощность, скорость...

2). Если вам нужны какие-либо другие специальные функции для этого контроллера, пожалуйста, свяжитесь с нами. Спасибо!

6. Другие комплекты двигателей и другие модели контроллеров

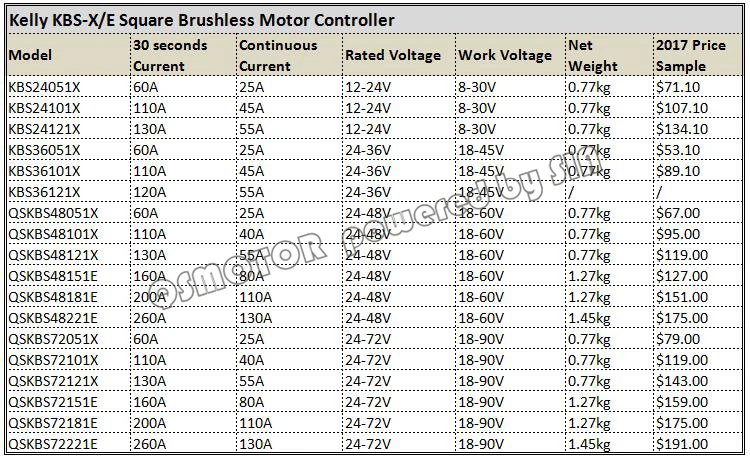

Если вас интересует больше моделей контроллеров, пожалуйста, обратитесь к таблице данных ниже и щелкните ссылку на изображение.
