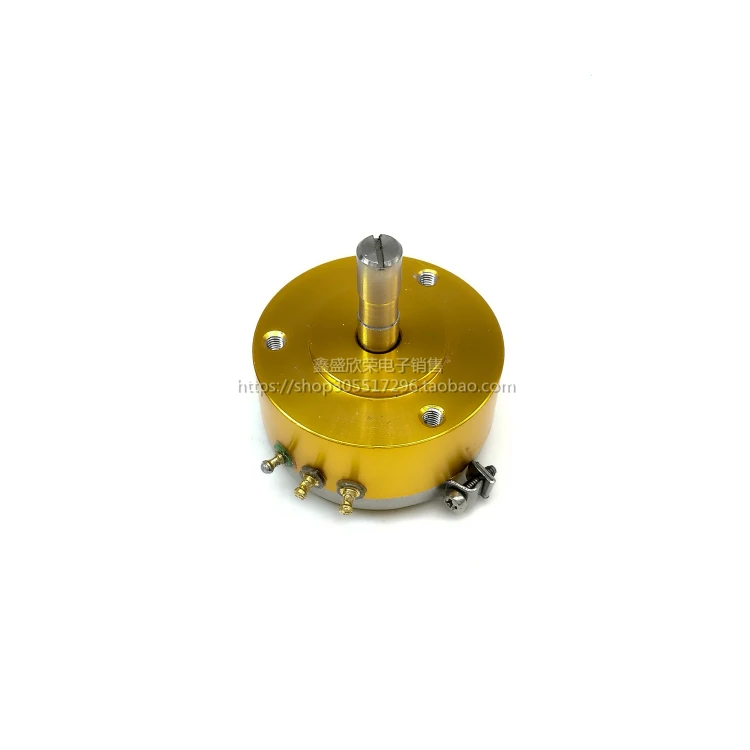

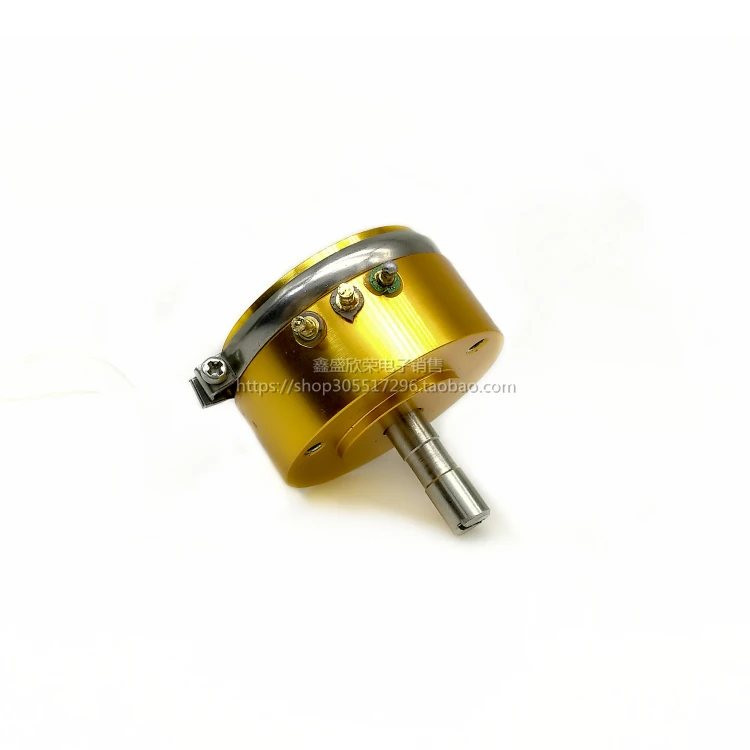

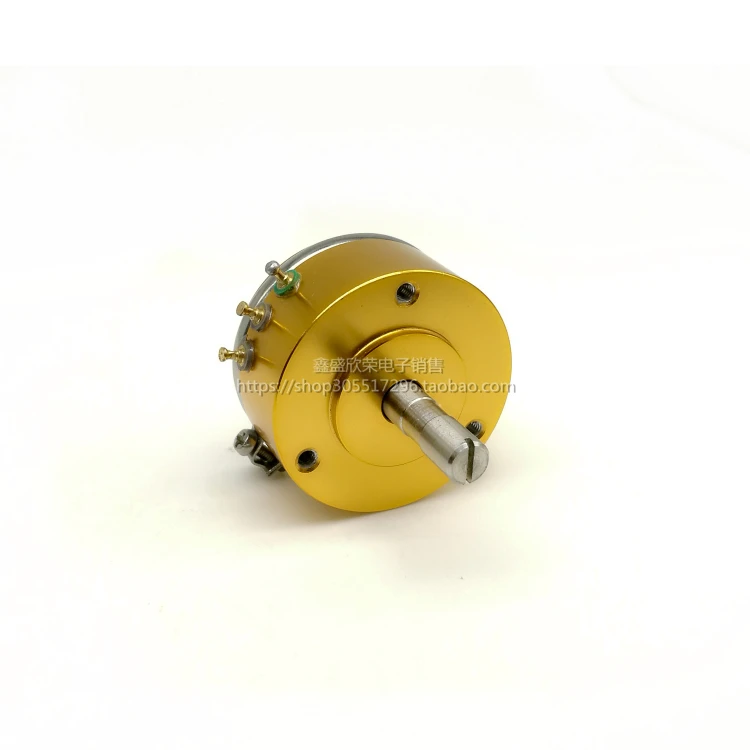

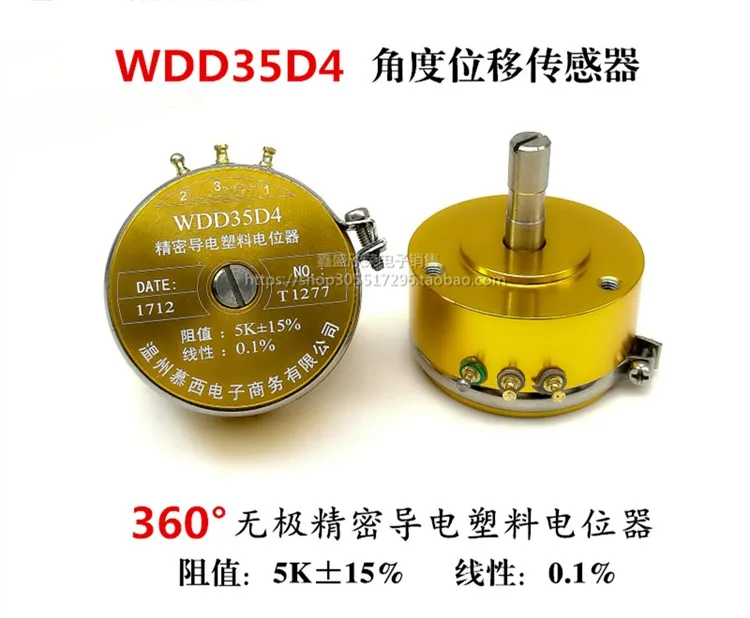

Датчик углового смещения прецизионный угол вращения кольцевой перевернутый

Датчик углового смещения прецизионный угол вращения кольцевой перевернутый

В «Главное меню» (Main параметров"

Механические свойства
Механический угол: 360 ° непрерывный
Начальный крутящий момент: ≤ 1X10 ^-4 Н · м
Подшипники: две группы шариковых подшипников
Из вала: нержавеющая сталь
Корпус: окисление поверхности (золото) алюминиевого сплава
Охране окружающей среды
Механический срок службы: 30 миллионов вращения
Диапазон температур: -55 C ~ 125 C
Вибрация: 15 г, 2000 Гц
Отдача: 50g11mS

Внимание: Этот продукт не может быть заменен на машине. Если вы беспокоитесь о качестве, пожалуйста, дайте мне использовать мультиметр для измерения товара. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.

Руководство по установке проводящих пластиковых датчиков углового перемещения

1.Краткая информация

Проводящий пластиковый датчик углового перемещения-это датчик перемещения, основанный на линейной связи между выходным напряжением и углом вращения вала. Его характеристики-Высокая точность, длительный срок службы и плавный выход.

Датчик углового смещения принимает принцип сопротивления делителя напряжения. Постоянное напряжение постоянного тока подключено к двум концам направляющей сопротивления, и выход получен движением кисти на направляющей. Выходное напряжение линейно с перемещением. Его индекс выражен в линейности, чем меньше значение, тем выше точность. Датчик перемещения, изготовленный по принципу разделителя сопротивления, может уменьшить точность общего сопротивления направляющей, а также уменьшить требования к условиям окружающей среды датчика, И повысить точность выходного сигнала датчика.

Структура датчика углового смещения в основном состоит из проводящей пластиковой матрицы, кисти, серводвигателя, корпуса и так далее.

Датчик углового смещения имеет одиночные и двойные муфты. Электрические сигналы обычно используются в форме клемм.

2.Установка

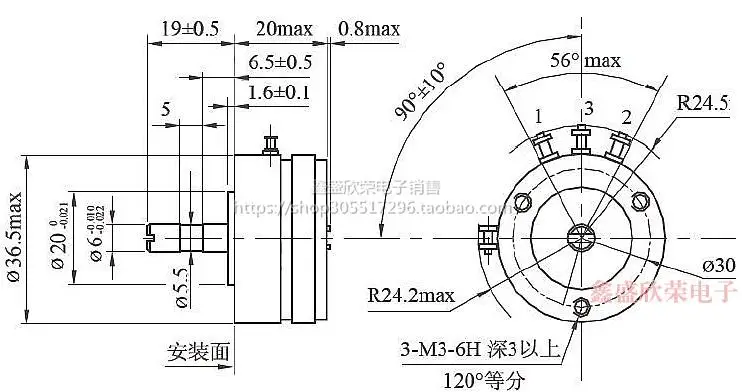

2,1 Датчик диагонального перемещения расположен на собственной монтажной трубке и крепится к металлической пластине с помощью винтов (см. Рис. 1), а затем сервопривод соединен с центром вращающегося корпуса.

2,2 Проводка датчика углового смещения отображается на схеме проводки на датчике («1» = нулевая фаза датчика, «3» = вход датчика, «2» = выход датчика), и соединение обозначено 1, 2, 3 и соответствующая схема; Есть четыре клеммы для средней серии насосов, конкретная проводка просматривает таблицу размеров соответствующей модели.

2,3 Вход и выход датчика углового смещения являются аналоговыми сигналами напряжения постоянного тока, а размер выходного напряжения определяется размером входного напряжения (например: вход 5 В, выход всего диапазона: 0-5 в; Вход 10 в, Выход всего диапазона 0-10 В и так далее).

3.На что следует обратить внимание

3,1 Перед установкой датчика смещения угла пользователь не должен разбирать и восстанавливать сам (в том числе отрывать товарный знак, подвергать механической обработке на валу с оболочкой, ослабляя ноготь, И поверните положение крепежного кольца и т. д.). Во время процесса установки датчик углового перемещения должен быть обработан осторожно, чтобы избежать повреждения ведущего конца.

3,2 Когда датчик углового смещения подключен к линии, он должен строго следовать схеме на датчике. Обратите особое внимание на «2» строго запрещают доступ к входному напряжению, в противном случае Датчик горения.

3,3 Ток, рекомендованный потенциометром, составляет 2 мА, максимум не превышает 1 Ома;

3,4 Внешняя проводка датчика углового смещения должна быть приварена к поясному отверстию ведущего конца, а не приварена к верхней части ведущего конца. При сварке Хромит должен быть не более 45 Вт, а время сварки должно быть меньше 5S. Во время сварки и неохлаждения провод не должен быть вытянут, чтобы не допустить вытягивания или падения провода кисти или всего свинца. При сварке поток и сварочное масло используются как можно меньше, и время короткое, и поток пара удерживается внутри потенциометра через конец свинца (зеленый), В результате пара депонируется на поверхности элемента сопротивления, чтобы вызвать разницу эквивалентного сопротивления шума и даже открыть путь.

3,5 Растворители и коррозионные газы должны быть предотвращены от атак угловых датчиков смещения. Предотвращает попадание Металлических кристаллов или других порошков в датчик углового смещения;

3,6 Когда датчик углового смещения заряжен, обратите внимание, что напряжение потенциометра не может быть измерено с сопротивлением и текущими файлами мультиметра.

3,7 Из-за вышеуказанных причин производитель не несет ответственности за гарантийное обслуживание.

4.Знания пользователей

4,1 Приложенное напряжение датчика углового перемещения должно быть гарантировано в пределах номинального диапазона мощности. Номинальное энергопотребление здесь относится к допустимому энергопотреблению потенциометра при температуре окружающей среды от-55 до 7O C, когда температура обслуживания превышает 7O C. Использование энергии должно быть уменьшено в соответствии с кривой рис. 2.

4,2 Точность датчика углового смещения-это точность консистенции выхода, а не отклонение от общего сопротивления. Линейная точность датчика углового смещения является независимой и линейной. Метод независимого линейного расчета: используя текущий метод потенциометра промышленности, нулевое напряжение положения определяется как два конца, И теоретический электрический ход и соединительная линия между двумя концами используются в качестве опорных линий. Максимальное отклонение (Сумма максимального отклонения и максимальное отклонение отрицательного, максимальное отклонение положительного и максимальное отклонение 0 или отрицательного, И 0), как линейное отклонение потенциометра;

4,3 Структура установки и размеры датчика перемещения с двумя углами, как правило, основаны на датчике (первое соединение). В общем, Точность синхронизации относится к проценту от двух различий выходного напряжения в определенной точке и проценту от внешнего общего напряжения (одинаковое общее напряжение двух), вместо ошибки синхронизации всех тестовых точек. Исходная точка или средняя точка (средняя точка теоретического электрического угла вращения) Обычно выбирается фиксированной точкой. Точность синхронизации обычно составляет 1%, или класс линейной точности.
