DS2460Q измеритель уровня сигнала CATV анализатор QAM MER, PRE & Post BER измерения

Основные преимущества

• Compre hensive инструмент для установки и обслуживания кабельных сетей

• Быстрый спектральный анализ, 5 ~ 1220 МГц

• 5 ~ 1052 МГц (аналоговый телевизор), 46 ~ 1052 МГц (цифровой телевизор)

• Измерения цифрового ТВ включают: среднюю мощность, MER, BER, BER статистику, Созвездие

• Измерения аналогового ТВ включают: уровень, V/A, HUM, C/N

• Автоматическое генерирование и сохранение до 20 пользовательских каналов от падения кабеля

• Автоматическое тестирование с ограничениями пропуска/сбоя ускоряет испытания и упрощает интерпретацию результатов

• Клиентское программное обеспечение для управления инструментами для быстрой конфигурации блока

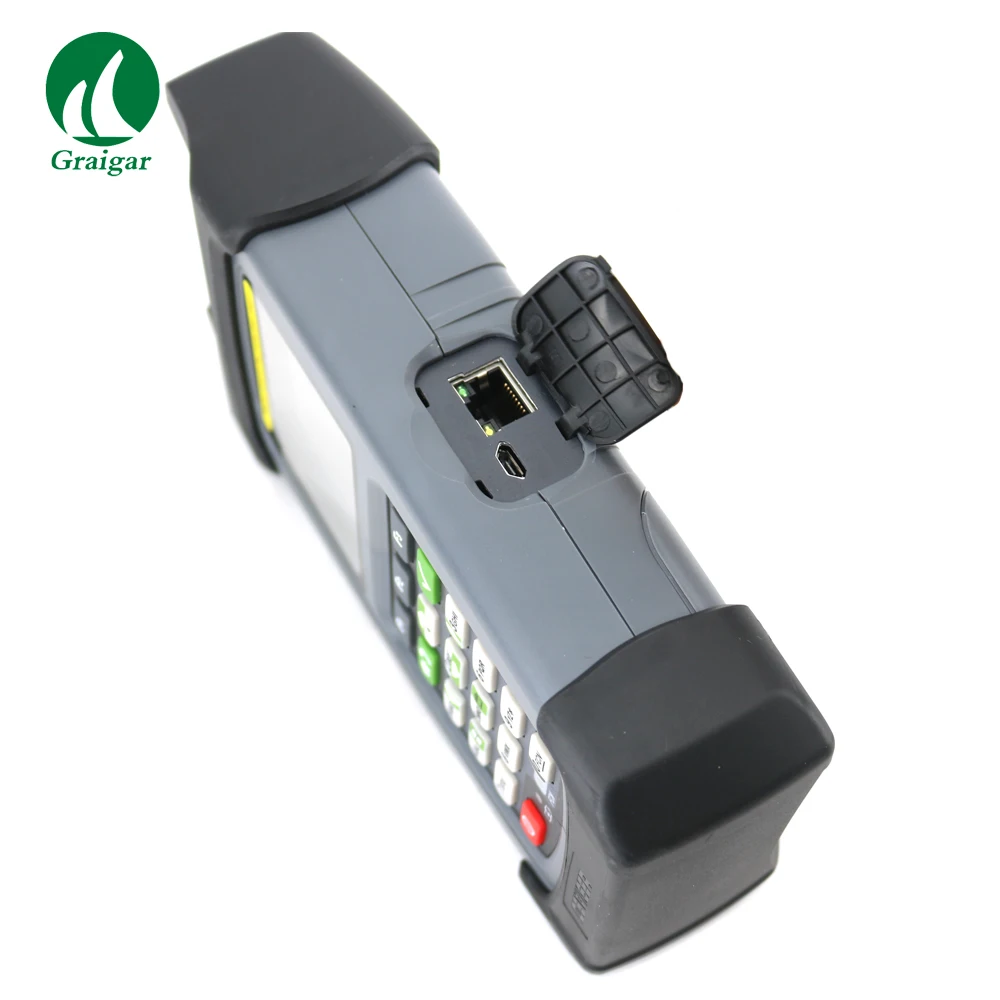

• Порт USB Micro 2,0 для передачи данных ПК

• Порт Ethernet для функции Ping

• Измерение оптической мощности и VFL (визуальное расположение неисправности) доступны по выбору

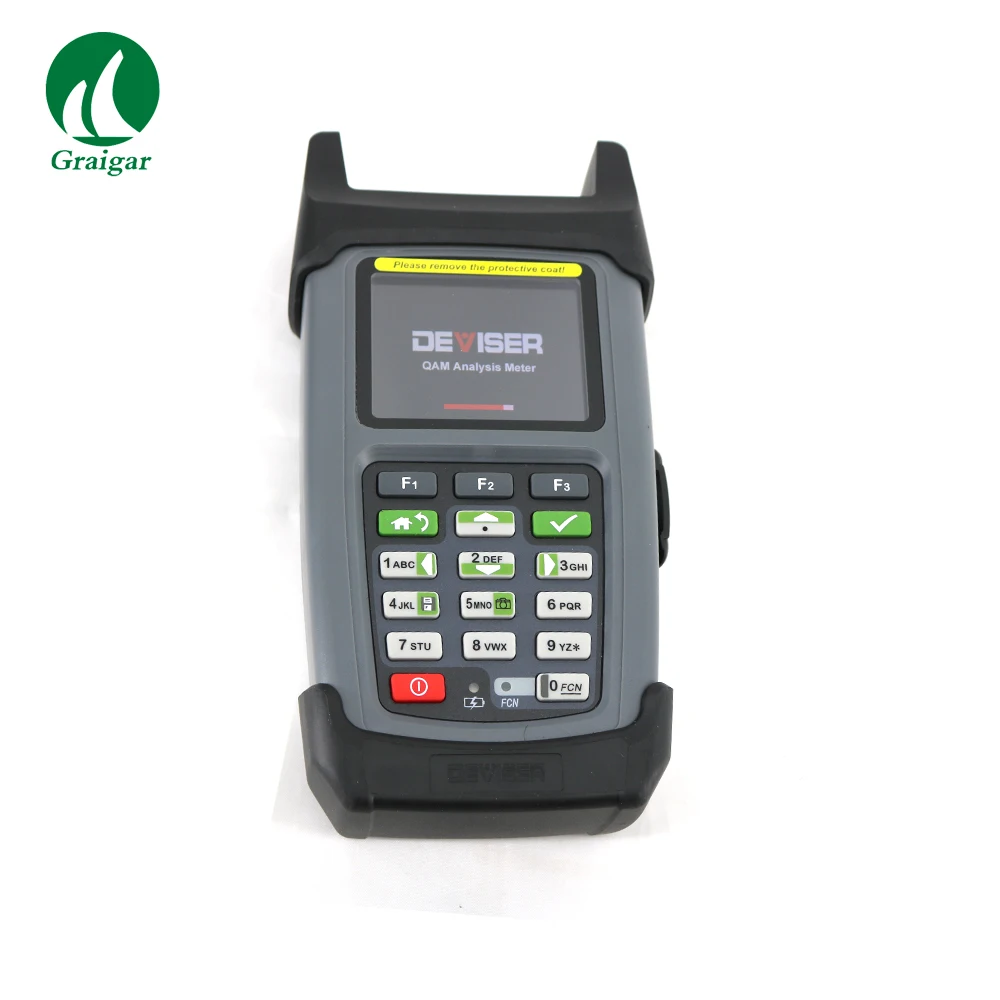

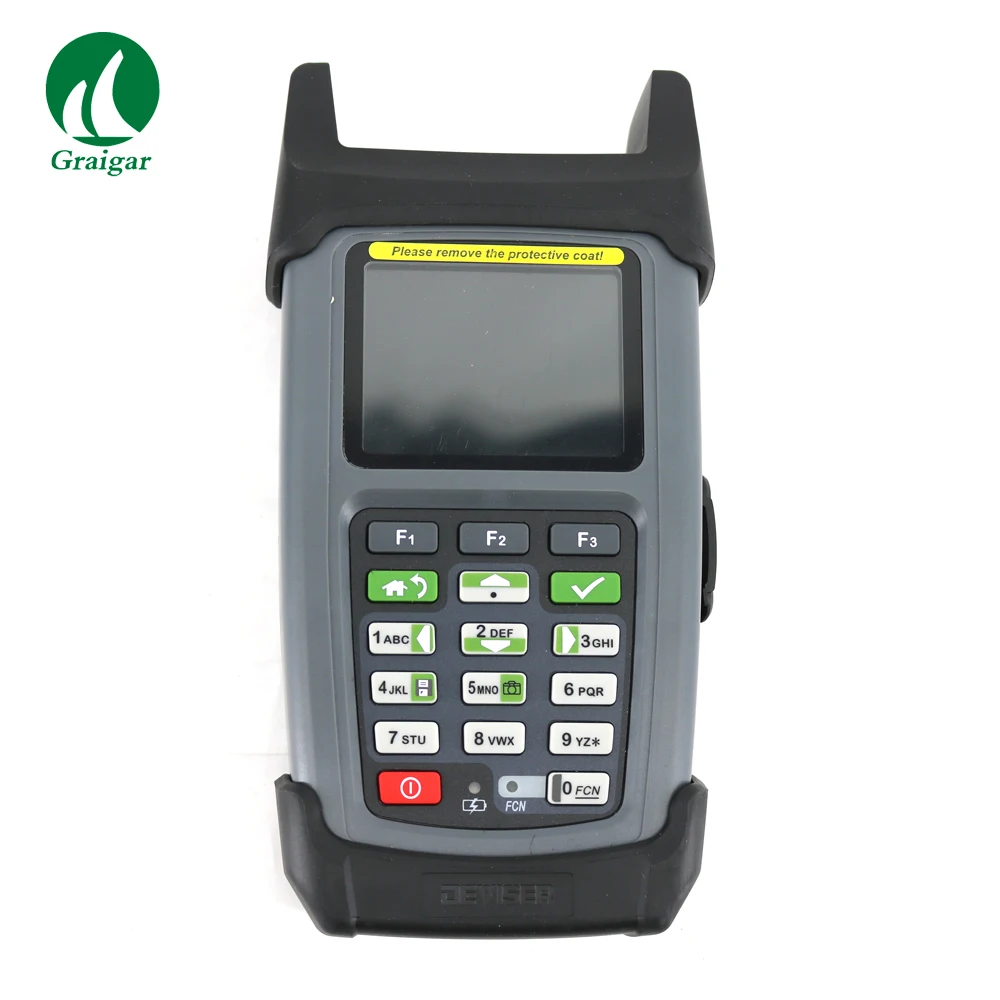

DS2460Q-это многофункциональный инструмент, который поддерживает цифровые QAM и аналоговые сигналы в сетях CATV. Это идеальный инструмент для первоначальных сетевых установок, обслуживания и устранения неполадок.

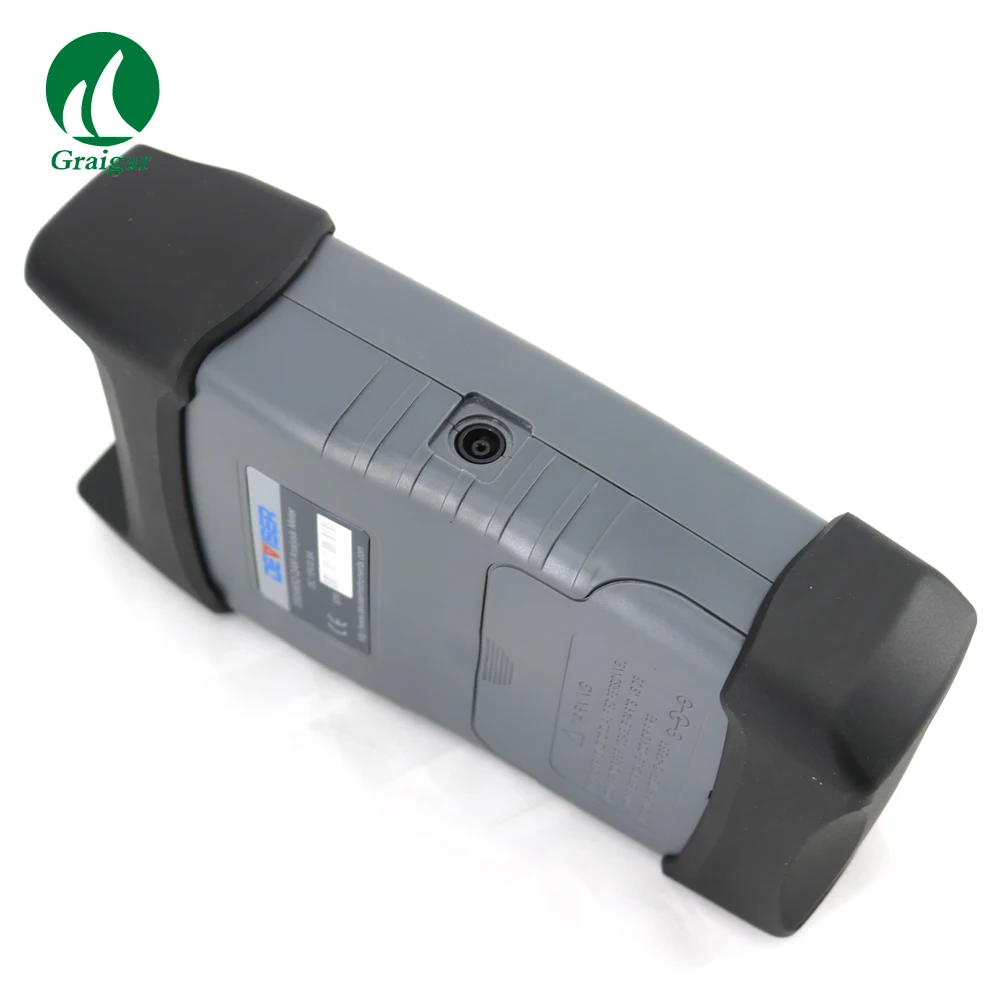

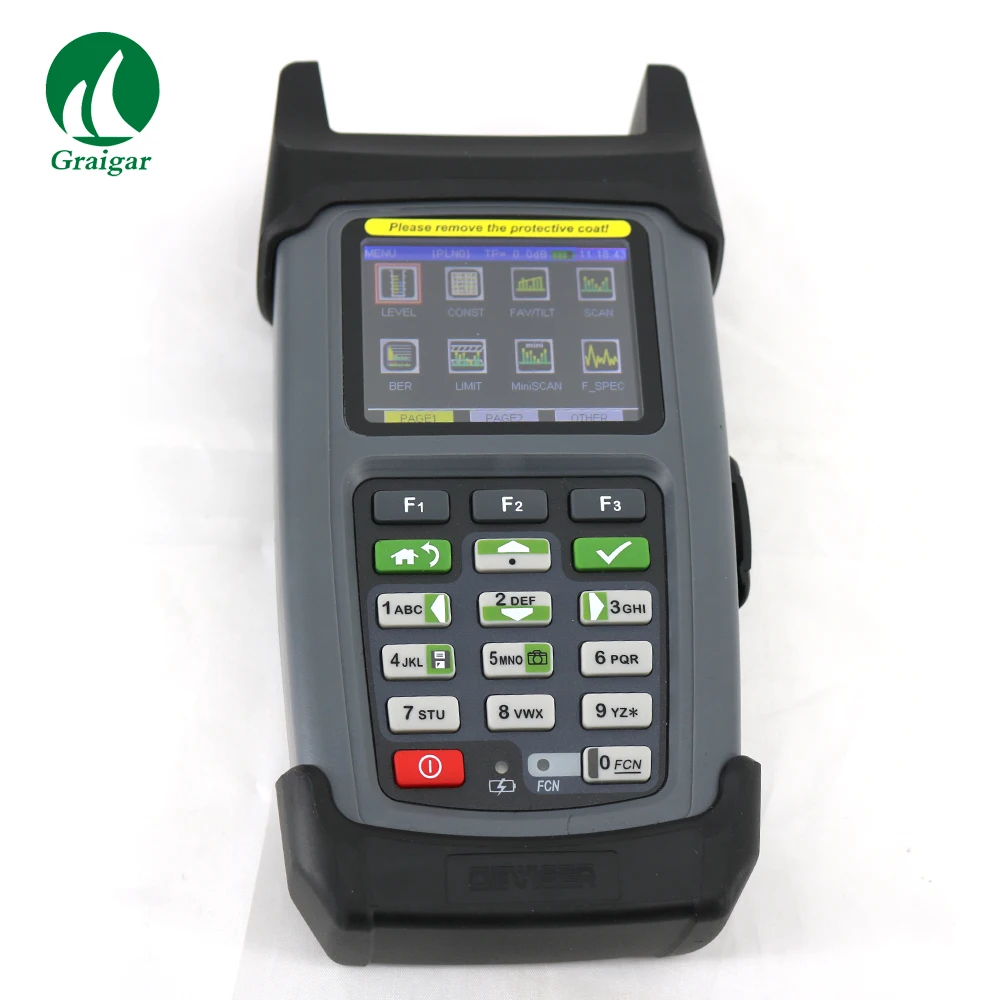

Прочная конструкция включает в себя внешнюю защиту шасси, в то время как графический интерфейс на основе значков оснащен программируемыми предустановленными ограничениями прохода/выхода из строя.

Легкие меню разработаны для повышения эффективности и производительности для всех уровней техники.

Другие функции-включая обратный путь и сканирование переднего спектра, 12 любимых частот наклона, тестирование напряжения в сети переменного тока, измерения напряжения Гума и постоянного тока, В сочетании с полным программным обеспечением для регистрации данных и управления-сделать DS2460Q универсальным инструментомДля кабельных установок.

Измерения MER, Pre-Post BER и функции статистики позволяют быстро проверять свободные соединения, как правило, связанные с пиксельными изображениями или медленными потоками данных в Интернете. Функции цифрового измерения также помогают определить несоответствия, вызванные открытыми коаксиальными линиями или несоответствиями сопротивления.

До 20 хранимых каналов

Для техников и подрядчиков, которые работают в нескольких HFC сетях, выбор различных каналов планы является обязательным. DS2460Q может узнать выбор до 20 (20) различных каналов. При подключении к RF drop, DS2460Q учится аналоговым/цифровым каналам и пользовательским частотам через встроенный автоматизированный канал план обучения-или загружает их через программное обеспечение Deviser Toolbox PC. Пользователь может выбрать до 12 каналов в каждом из 20 пользовательских планов и назначить их для любимого плана наклона/канала.

QAM анализ и измерения каналов

DS2460Q измеряет и анализирует мощность канала, MER и Pre-Post BER, включая отображение созвездия. Он совместим с модуляцией QAM 16/32/64/128/256, а также может обеспечить измерения мощности для цифровых несущих QPSK и COFDM.

Спектральный анализ и измерения

DS2460Q предлагает три различных режима анализа спектра: нормальный, быстрый и обратный путь. Быстрый спектральный анализ позволяет техникам просматривать частотный диапазон 5 ~ 1220 МГц; В то время как нормальный спектральный анализ оптимизирует точность амплитуды при более низкой скорости развертки. Для устранения проблем с восходящим потоком устройство может отображать Частотные диапазоны 5 ~ 65 МГц, предоставляя дополнительный инструмент для техников, занимающихся сигналами восходящих данных. Все режимы имеют доступ к маркеру и Максимальное удержание

Особенности, что делает его легким для захвата и анализа переходных аномалий.

Полный спектр сканирования и функции маркера

DS2460Q может сканировать 160 каналов, позволяя пользователям быстро и эффективно измерять плоскость и амплитуду сети HFC. Используя маркеры, техники могут быстро идентифицировать несоответствующие аномалии, вызванные плохим заземлением или поврежденными линиями передачи.

Измерение гул

Измерение гула помогает техникам определить и устранить аномалии, которые могут возникнуть в результате дефектных конденсаторов, неисправных разделителей линии или перегруженных муфт (вызванных погодными условиями или чрезмерным током). Оба теста 60 и 120 Гц выполнены при измерениях 400 Гц LPF.

Автоматический диагностический пользовательский предельный тест

Автоматический тест упрощает работу техника, показывая пройденные/неудачные результаты. Конечные пользователи могут устанавливать ограничения на уровень мощности, MER, Pre-Post BER, спектральный анализ, наклон и гул. С помощью простой функции экономии техник больше не должен вручную записывать результаты, экономя больше времени на установки и телефонные звонки в течение дня. Кроме того, данные измерений мгновенно сохраняются для обеспечения ответственности за работу каждого местоположения и уменьшения необходимости возврата на проверенные ранее сайты.

Управление файлами-тестирование хранения данных

Несколько тестовых файлов данных могут быть сохранены и сохранены как аналоговые носители или частоты, QAM носители или цифровые частоты, сканирование каналов, наклон, частотный спектр измерений и/или гул. Результаты сохраняются в каталоге файлов по метке времени. Записи могут быть загружены на ПК через программное обеспечение Toolbox

Для создания отчетов, печати и анализа.

Измерение напряжения

DS2460Q измеряет напряжение батареи, багажник и напряжение линии распределения кабельной системы, точно идентифицируя аномалии переменного или постоянного тока. Умная Система управления питанием позволяет

Около 5 часов непрерывной работы от батареи при полной зарядке.
