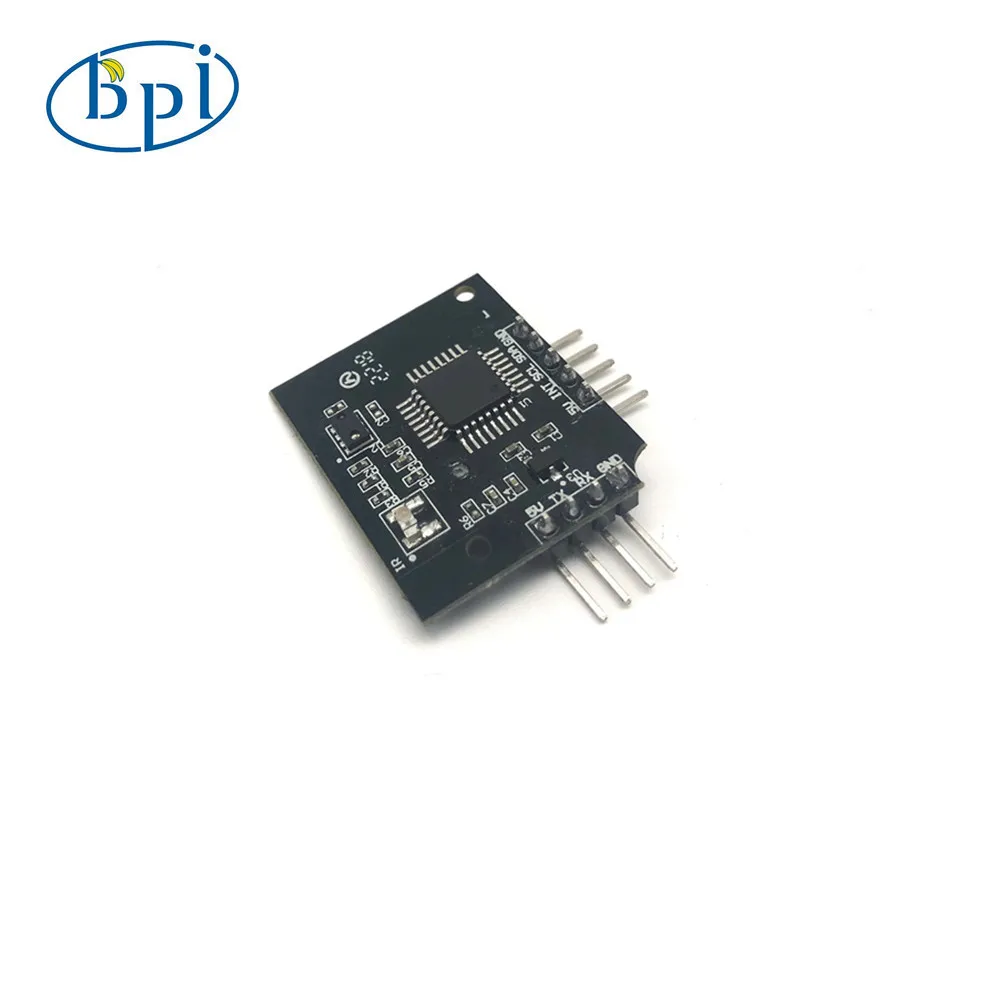

BPI-PC101 распознавание жестов модуль

Введение

PC101 интегрирует датчик окружающего света (ALS), датчик приближения (PS) и 6-D датчики жестов со встроенным ИК-светодиодный. Он используется в ноутбуках, смартфонах, MIDs (мобильных интернет-устройств), PNDs (устройств портативного навигатора), электронных книгах, планшетных ПК, телевизоров с плоской панелью, и т. д. для продления срока службы аккумулятора и для лучшего опыта пользователя. Датчик окружающего света оптимизирует яркость экрана, чтобы продлить заряд аккумулятора и для того, чтобы увеличить срок службы батареи. Датчик приближения (PS) измеряет интенсивность ИК-отражения, которая соотносится с расстоянием объекта. Датчик приближения позволяет контроллер устройства выключить ЖК-подсветку и датчик сенсорного экрана, когда устройство держится рядом с ухом, помещается внутри кармана, кошелька или сумки. Эта функция экономит питание аккумулятора и позволяет избежать непредвиденного триггера сенсорного экрана. Датчик приближения также может работать как датчик пробуждения устройства, обнаруживая, что пользователь махнет рукой перед устройством. 6-D датчик жестов обнаруживает махание ладони перед экраном в 6 направлениях влево, вправо, вверх, вниз и z-оси. Жесты руки без необходимости касаться экрана добавляют новый способ общения с человеческим устройством. Например, жесты можно использовать для приема телефонного звонка в режиме ручной работы во время вождения пользователя в автомобиле. В другом случае, пользователь волнит экран, чтобы продвинуться или отстранить в режиме просмотра изображения, не беспокоясь о пятнах пищи от пальцев, чтобы быть оставленным на экране.

Ключ Особенности

• Цифровое управление и вывод данных через I2C (100 кГц и 400 кГц) интерфейс
• ALS, PS и датчик жестов со встроенным ИК светодиодный
• Рабочий адрес 0x58
• 6D распознавание жестов расстояние: 20 ~ 200 мм (вверх, вниз, влево, вправо, удерживайте)
• Программируемая функция прерывания для ALS и PS с верхними и нижними порогами
• Поддержка прерывания уведомления

Приложений

• Интеллектуальное освещение
• Бытовых электрических управления
• Управление музыкой оборудование
• Игровое оборудование
• Смарт-Ванна
• Расстояние обнаружения
• Игрушка с компьютерным управлением

• Аппаратные средства

• Интерфейс

  Блок-схема

  PC101 DFN штыревая идентификация

  Аппаратные средства spec

  PC101 pin-определения

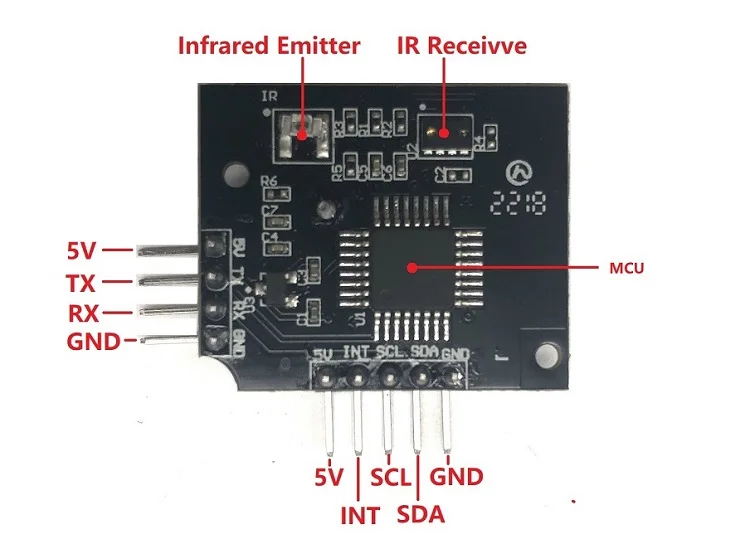

  PC101 жест штырь датчика определить
  Pin-код	Название	Описание продукта:
  1	5 V	Мощность
  2	GND	Заземления
  3	INT	Цифровой выход
  4	SCL	Последовательный цифровой Вход часы
  5	Внесение изменений	Серийные Цифровые данные ввода/вывода
  6	ТСД	Последовательный порт отправляет шпильки
  7	RXD	Последовательный порт получает pin

  Применение цепи

  Электрические характеристики

  • Напряжение характеристика

  Напряжение характеристика
  Нет	Pin-код	Мин	Тип	Макс	Блок
  1	5 V	4,5	5,0	5,5	V
  2	GND	-0,3	0	0,3	V
  3	INT	GND	0/3 образования легкой пены. 3	3,7	V
  4	SCL	-0,3	0/3 образования легкой пены. 3	3,7	V
  5	Внесение изменений	-0,3	0/3 образования легкой пены. 3	3,7	V

  • Цифровой интерфейс характеристики

  Цифровой интерфейс характеристики
  Нет	Описание продукта:	Мин	Тип	Макс	Блок
  1	SCL/SDA: низкий	-0,3	-	1,0	V
  2	SCL/SDA: высокая	2,3	-	3,6	V
  3	SCL	0	-	400	КГц
  4	Стойка для резисторов	-	2,0	-	КОм
  5	INT: низкий	-	-	0,4	V
  6	INT: высокая	2,4	-	-	V

  I2C интерфейс

  I2C интерфейс'
  Заказ чип информации	Написать Slave	Чтения от Slave
  PC101	1011000	1011001

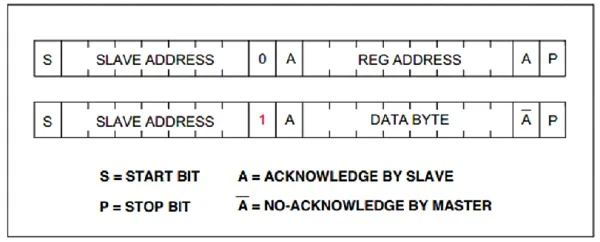

  • Получить (одно чтение) данные из регистратора
  • Отправка (одиночная запись) данных в Регистратор

  Принципы Управление

  В общей сложности регистр адреса поддерживаются внутри I2C блок, у каждого 8-разрядный регистр адрес. Каждый адрес вмещает в себя 8-битный регистр данных, которые могут быть написаны или прочитать через I2C. Команда записывает датчик для различных режимов, настройки и прерывания порога. Только для чтения регистрирует содержит выходных кодов.

  • Зарегистрировать стол и определениям

  Зарегистрировать стол и определениям
  Название	Ж/д	8-битный адрес	По умолчанию	Описание
  Chipid	R	0x00	0xAA	Чип ID
  Возможности	R	0x01	0xF0	Жест Функциональное описание
  Libversion	R	0x02	0xB1	Жест версия
  Жест	R	0x03	0x00	Жест данных
  Датчик приближения	R	0x04	0x00	Расстояние

  • 0x00: ChipID

  Этот адрес держит chipid, который является 0xAA по умолчанию и может быть прочитана для того, чтобы убедиться в том, что I2C чтения является нормальным.

  • 0x01: возможность

  Этот адрес имеет битовую карту возможности детектор движения, 0 отключен, 1 включить.

  Цифровой интерфейс характеристики
  Бит	7	6	5	4	3	2	1	0
  Прочитать	Датчик приближения	Удерживайте	Влево/вправо	Вверх/вниз	Защищены	Защищены	Защищены	Защищены
  Сброс	1	1	1	1	0	0	0	0

  По умолчанию-это все, что поддерживает, таким образом, регистр по умолчанию составляет 0xF0.

  • 0x02: LibVersion

  Этот адрес имеет значение по умолчанию версии жестов 0xB1.

  • 0x03: Дата жеста

  Адрес сохранен в результате детектор движения.

  Адрес детектор движения
  0:	Жест (Hold)	0xA0
  1:	Жест (вверх)	0xA1
  2:	Жест (вниз)	0xA2
  3:	Жест (слева)	0xA3
  4:	Жест (справа)	0xA4

  • 0x04: Дата приближения

  Этот адрес удерживает расстояние жеста от 0 до 255, чем больше, тем меньше.

  Как начать

  Применение Uart

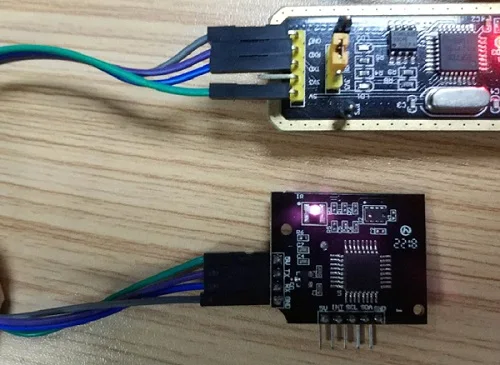

  Подключите продукт, как схема цепи, установите скорость передачи данных как 115200

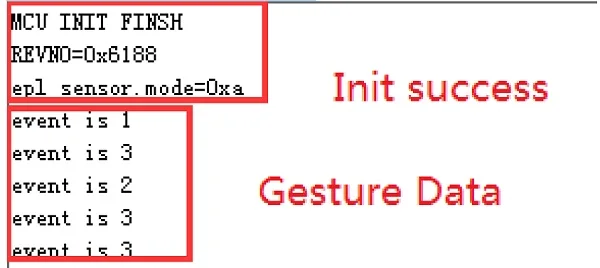

  С помощью TTL-USB moudle вы можете увидеть данные, такие как на картинке
