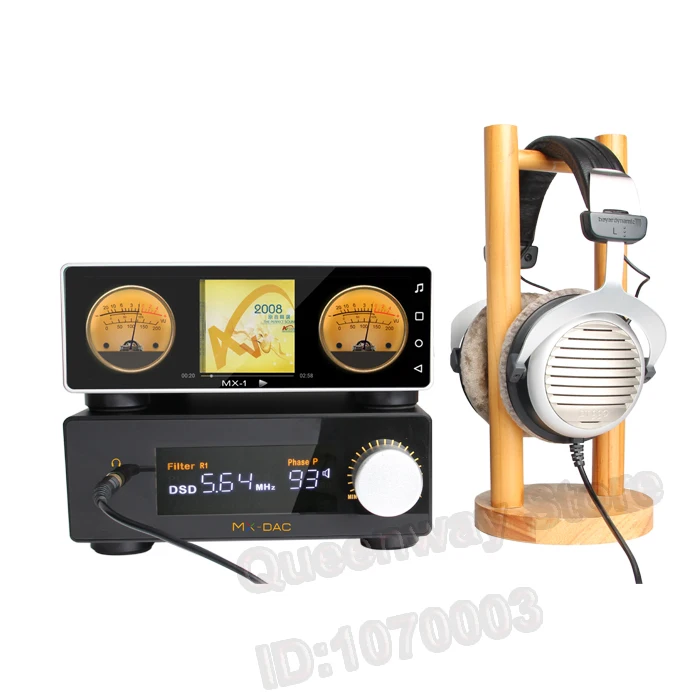

R 090 JF MX DAC двойной AK4497 + FPGA Ультра низкий уровень шума двухтактный 32 бит/384 кГц DSD512

R 090 JF MX DAC двойной AK4497 + FPGA Ультра низкий уровень шума двухтактный 32 бит/384 кГц DSD512

Параметры

Система: PCM 32 бит/384 кГц + DSD512

ЦАП: AK4497 * 2 + FPGA

USB: чип XMOS U8

Часы: двухтактные часы с низким уровнем шума

Дисплей: 5 дюймов

Наушники: наушники класса A высокой мощности

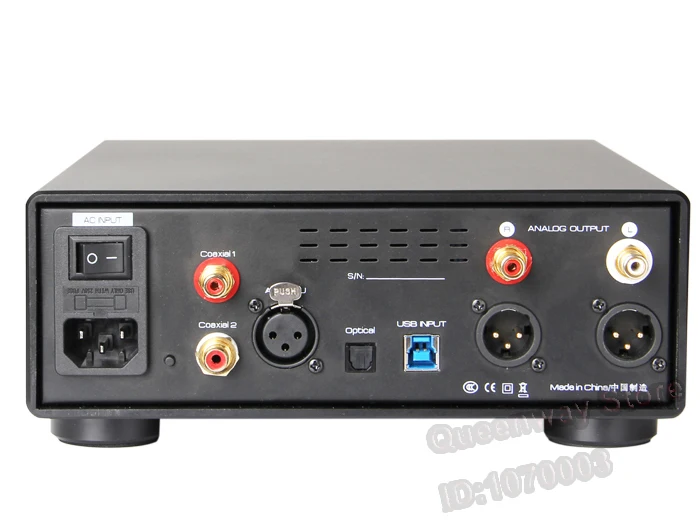

Входной порт: USB 32 бит/384 кГц, DSD512 Native

Коаксиальный 24 бит/192 кГц, Dop64

Оптический 24 бит/192 кГц, Dop64

Звуковые Особенности

Входный уровень RCA: 2,8 Vrms

Баланс выходного уровня: 5,6 Vrms

Частотная характеристика: 10 Гц-40 кГц (± 1 дБ)

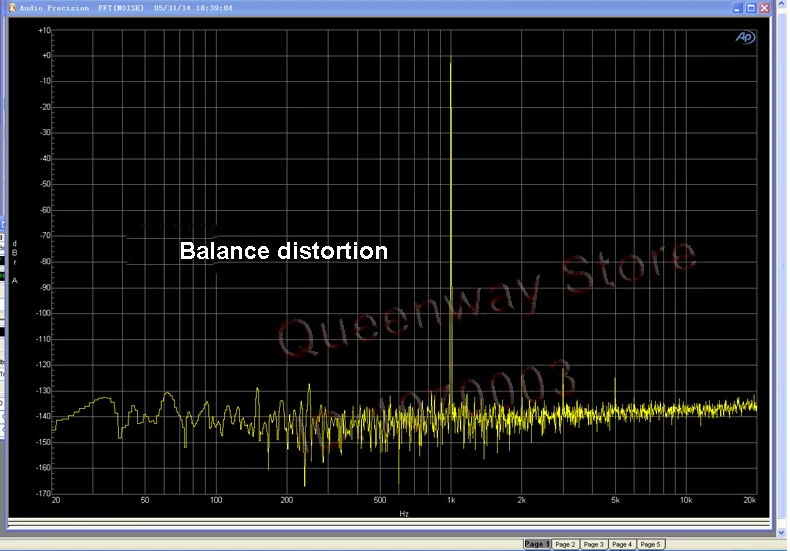

THD + N:<= 0.0002%

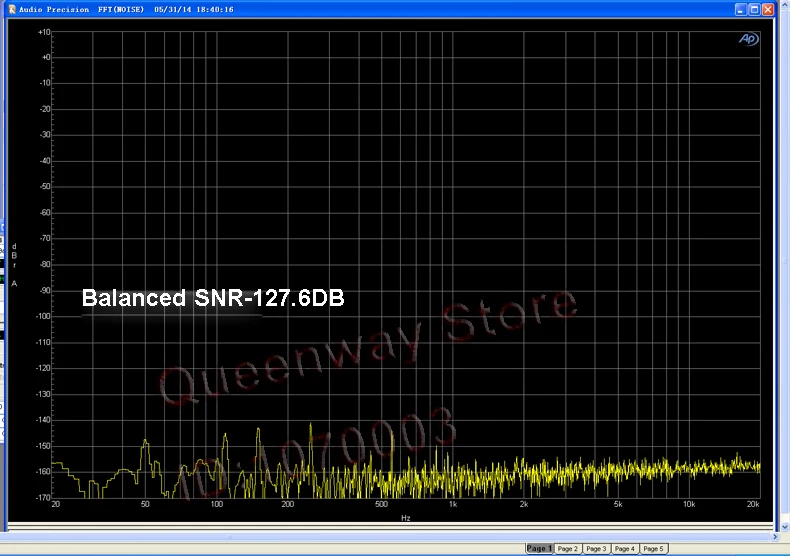

SNR:>128 дБ

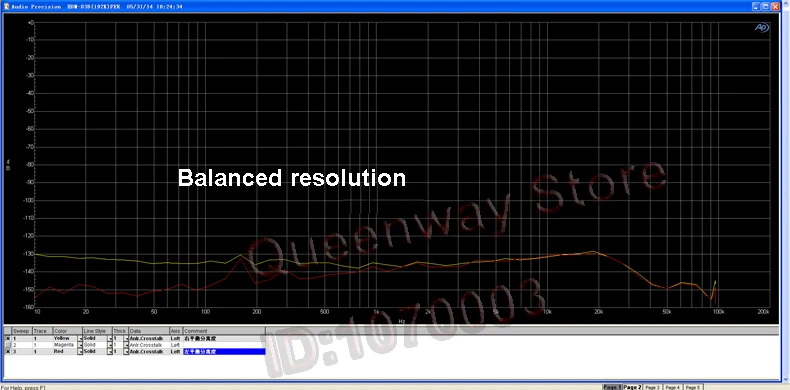

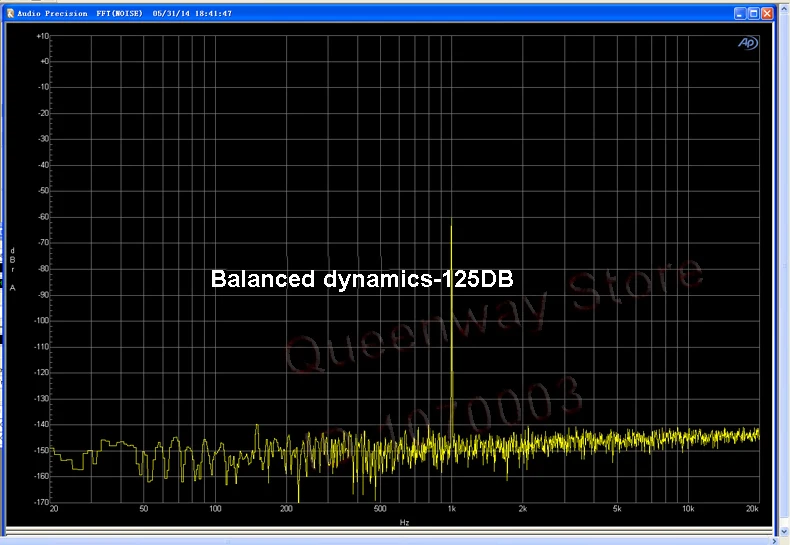

Динамический диапазон:>130 дБ

Изоляция канала:>125 дБ

Размер: 220*250*76 мм

Внимание: если максимальная мощность наушников ниже 2 Вт, громкость не может быть максимальной выходной.

300 Ом: 104 МВт + 104 МВт (5,6 в)

150 Ом: 208 МВт + 208 МВт (5,6 В)

32 Ом: 980 МВт + 980 МВт (5,6 в)

Особенности

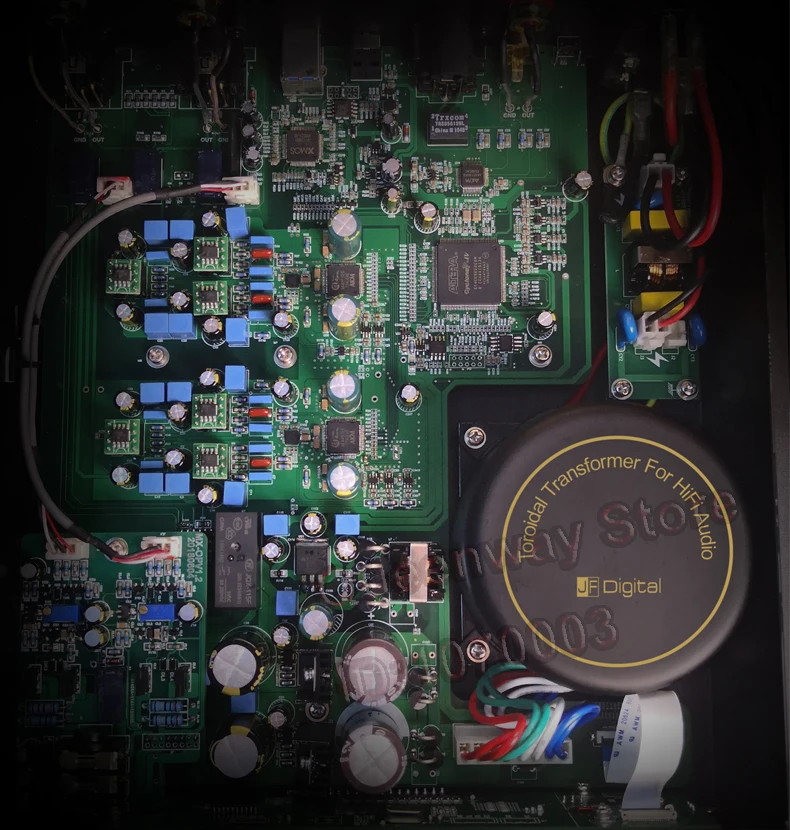

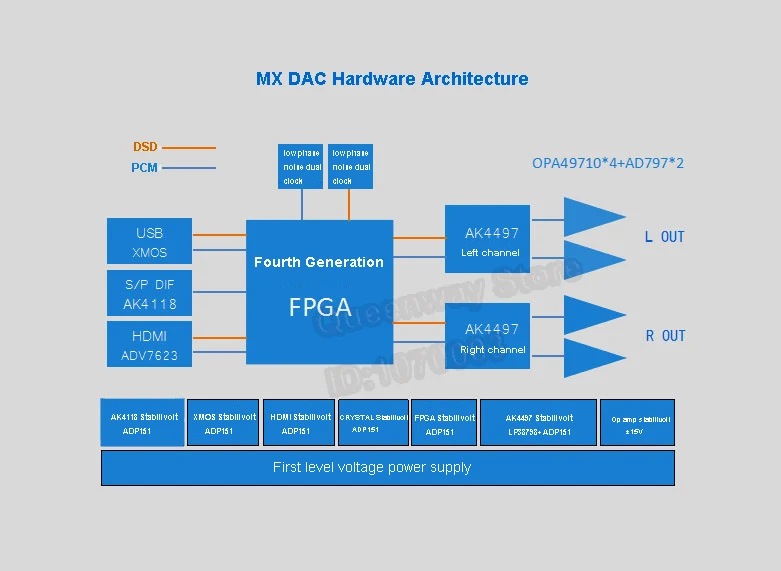

Аппаратная архитектура

Двойная AK4497 + FPGA декодирование + XMOS + Ультра низкий уровень шума двойные часы 32 бит/384 кГц + DSD512 XMOS + FPGA Система часов.

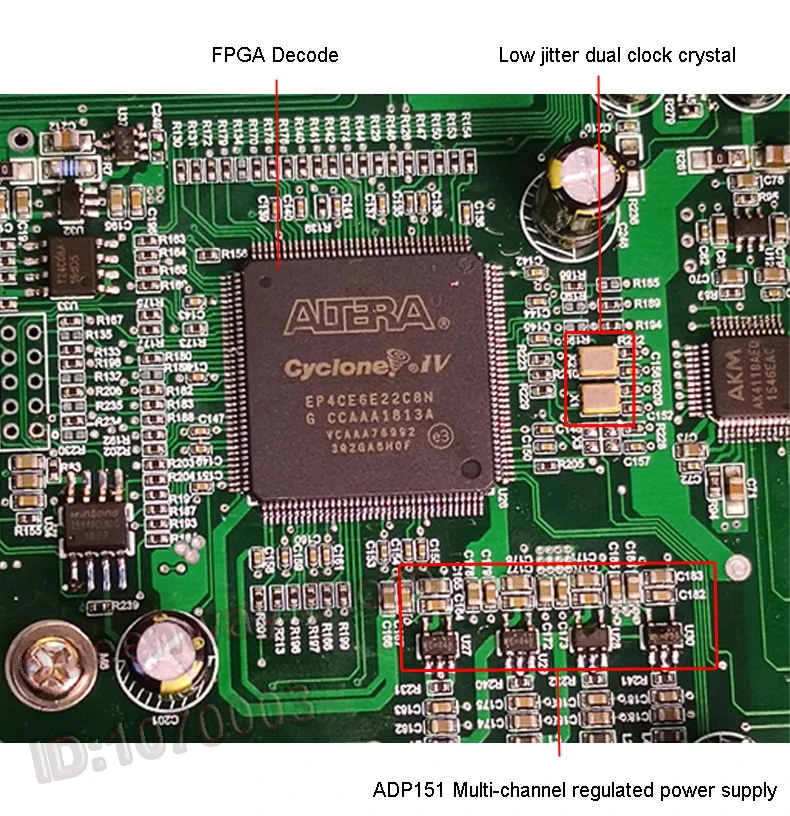

XMOS + FPGA Система часов

FPGA-это программируемый логический чип, который выполняет формирование часов и Цифровое формирование PLL для обеспечения джиттера и превосходной производительности. Интерфейс USB использует чип XMOS XU208, емкость обработки достигает 1000Mips, а XMOS-Асинхронные часы. Система часов XMOS + FPGA имеет мощное подавление дрожания и возможность восстановления часов. Производительность дрожания может достигать 4,6 ps, поэтому требования к внешним часам не должны быть слишком высокими, фактический тест до тех пор, пока использование низкой фазы шума кристалла джиттер производительность была идеальной.

Обеспечение производительности всего сигнального канала является более значимым, чем производительность фемтосекундные часы. Мы приветствуем всех и фемтосекундные часы, чтобы сравнить тест (фемтосекундные часы представляют только точность часов, для цифровых звуковых сигналов), фемтосекундные часы-это больше концепции и поддержки. Если входной сигнал вызывает дрожь, даже если это фемтосекундные часы, он не поможет, потому что он не имеет возможности подавления дрожания.

Преобразование D/A

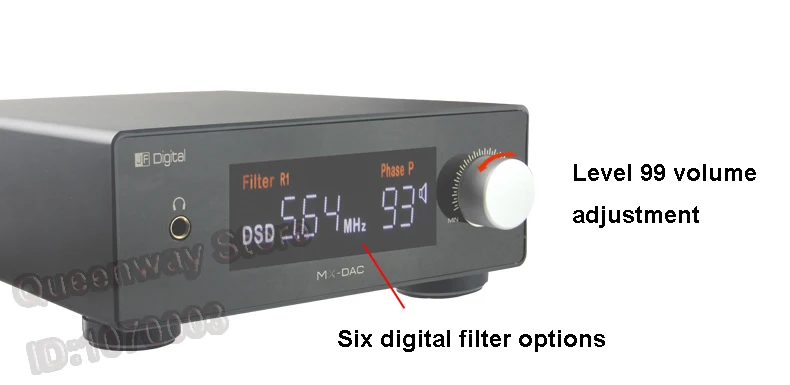

Двойной AK4497 декодирует параллельный выход, с лучшей плотностью и большей динамикой, поддерживает шесть вариантов цифрового фильтра, поддерживает выбор фаз и регулировку громкости на 99 уровней.

Аналоговый выход

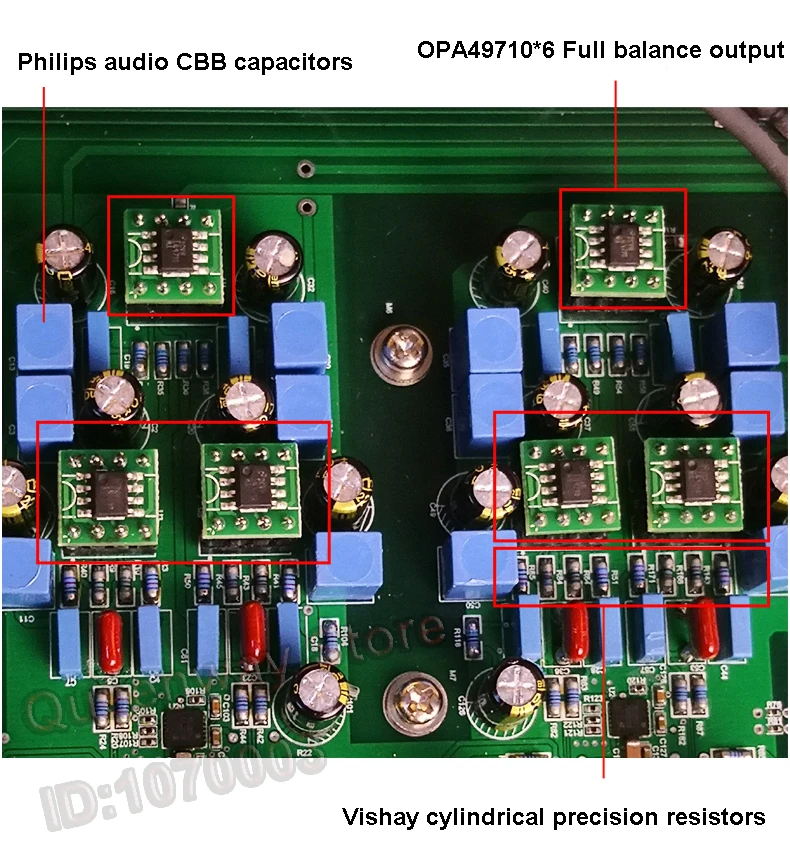

1. Полностью сбалансированная Выходная архитектура, схема OP amp унифицирована с одним усилителем OP, принимает розетки для легкого использования.

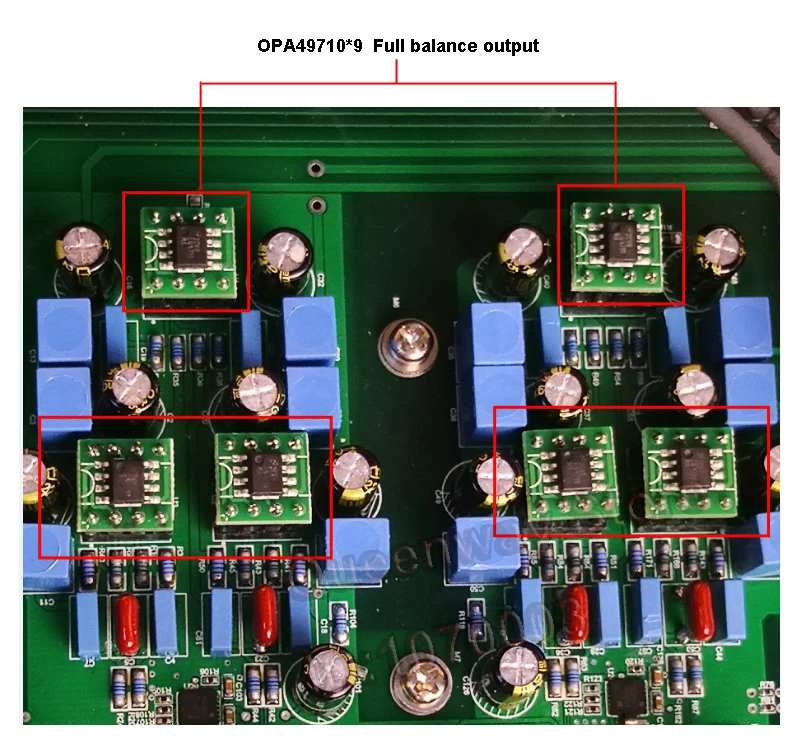

2. Стандартная версия -- OPA49710 * 6 полностью сбалансированный выход, очень низкое искажение, THD + N≤ 0.00015%.

3. Обновленная версия-с использованием схемы усилителя класса A полностью дискретный, показатели производительности и слухового ощущения полностью превышают OPA49710.

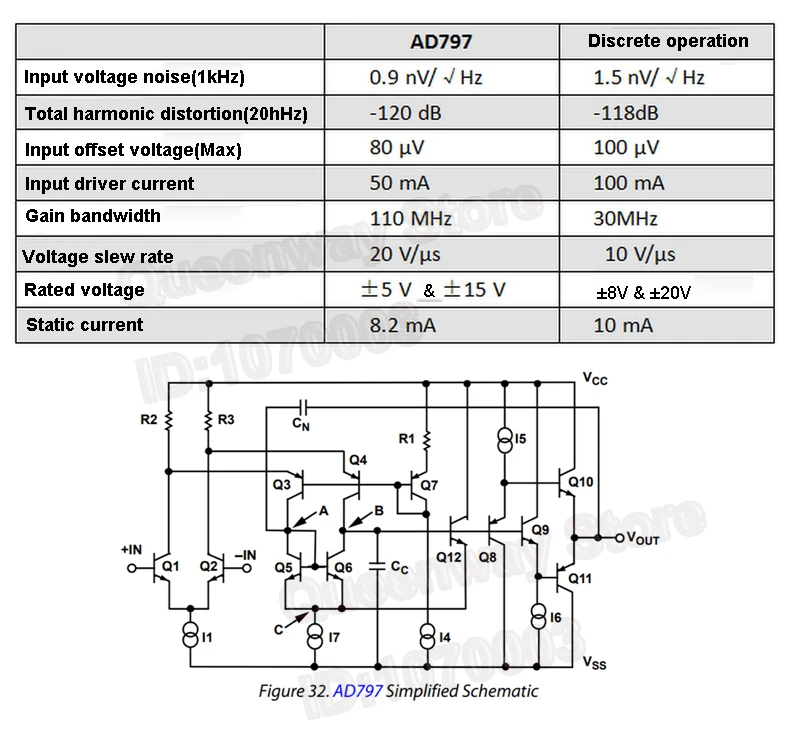

Дискретная ОП Ампер AD797

В дискретном OP amp используется контрольная схема AD797 (рис. 1). Выходной ток увеличивается на 1 раз, а звук более теплый и деликатный. Основные параметры:

Материалы

В аудио части используются цилиндрические прецизионные резисторы Vishay, конденсаторы CBB Philips audio и так далее.

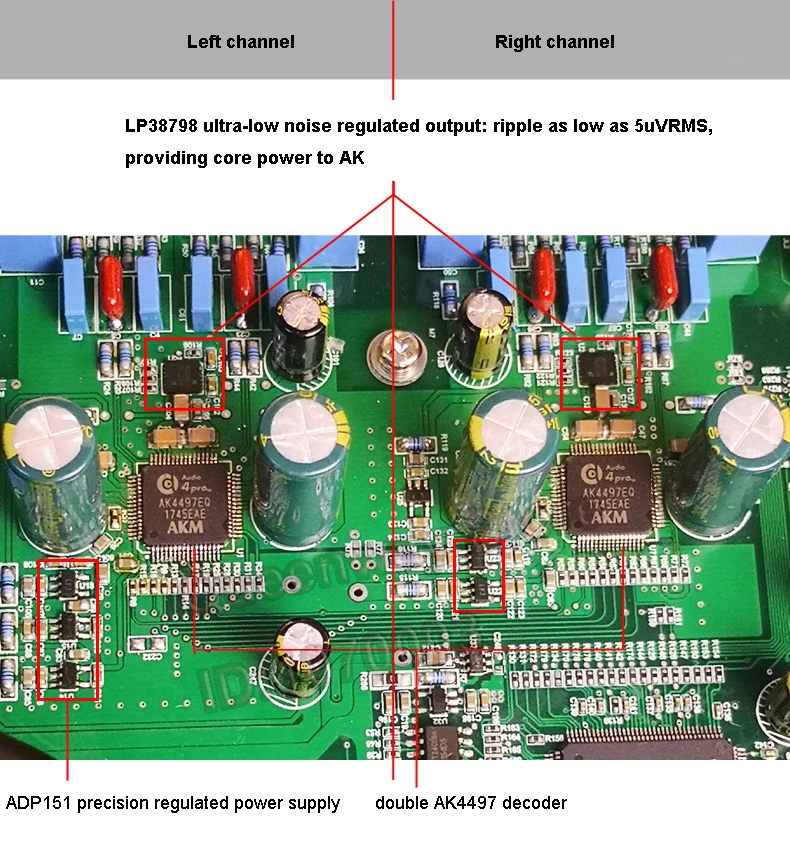

Каждый основной источник питания AK4497 питается от лучшего сверхнизкого уровня шума LDO ADP151 + LP38798, а левый и правый каналы питаются независимо. Основной уровень шума источника питания составляет <1uv.

Вся машина принимает 2 уровня регулирования напряжения и 6 комплектов сверхнизкого уровня шума LDO питания. Каждый чип работает независимо, чтобы обеспечить взаимное взаимодействие и чрезвычайно низкий пульсационный шум.

Источник питания

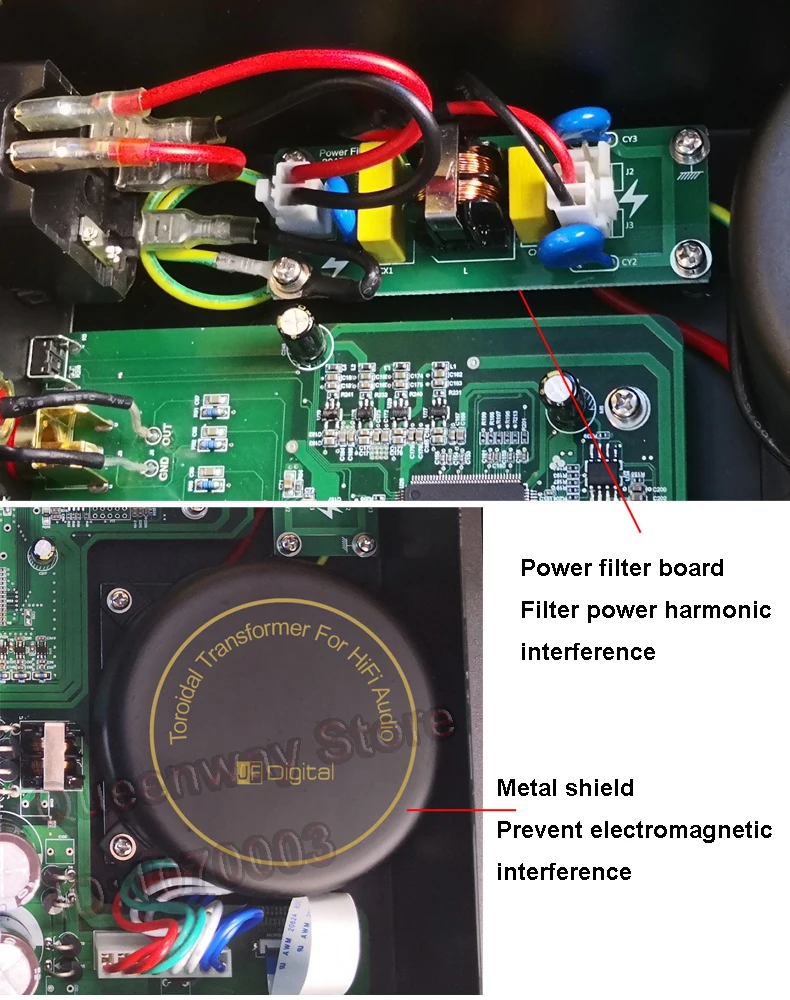

1. С помощью платы фильтра питания может эффективно фильтровать гармонические помехи, вызванные загрязнением питания, сделать фон более тихим и улучшить звук, жесткий и непереносимый. Проблема заключается в том, чтобы обеспечить чистый и экологически чистый источник питания для всей машины.

2. Трансформатор принимает металлический щит, чтобы эффективно предотвратить космическое электромагнитное волновое излучение от вмешательства в печатную плату.

3. Каждый основной источник питания AK4497 питается от лучших сверхнизких LDO ADP151 + LP38798's, а левый и правый каналы независимо питаются. Основной уровень шума источника питания составляет <1 УФ. Только основной источник питания безупречен.

4. Вся машина принимает 2 уровня регулирования напряжения и 6 комплектов сверхнизкого уровня шума LDO питания. Каждый чип работает независимо, чтобы обеспечить взаимное взаимодействие и чрезвычайно низкий пульсационный шум.

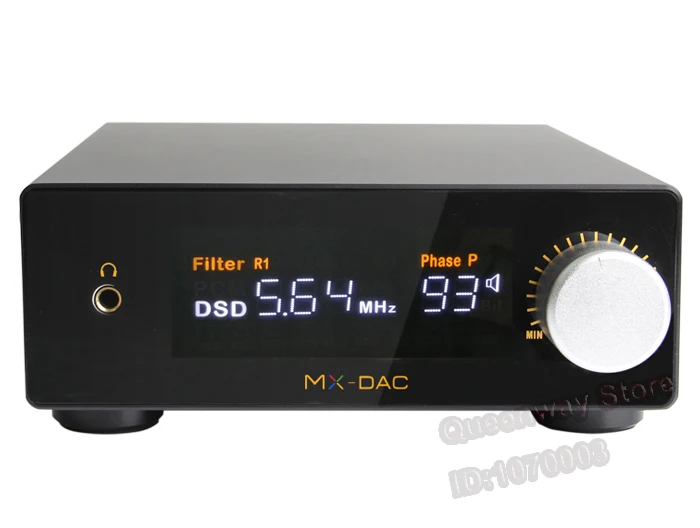

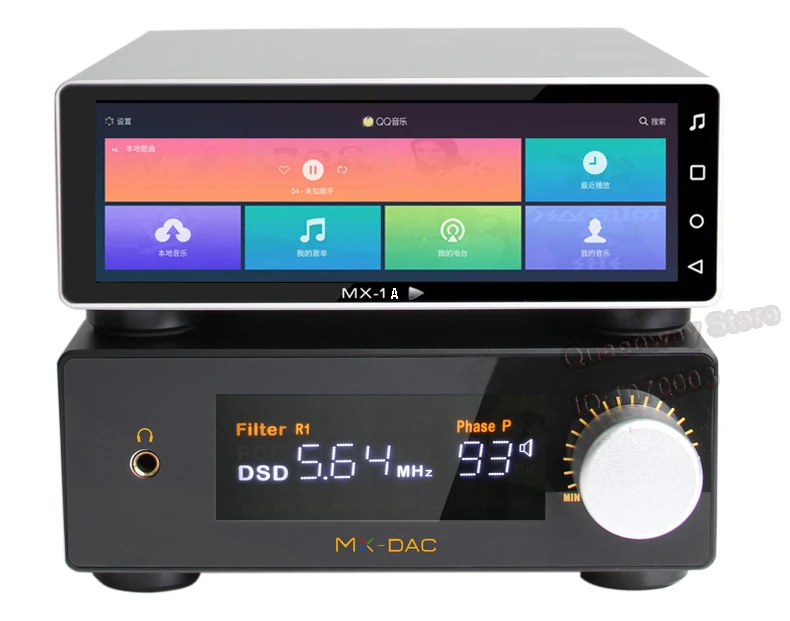

Индивидуальный дисплей

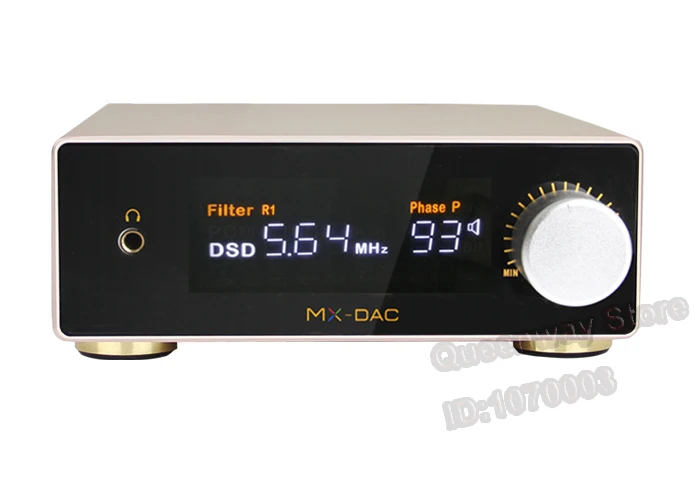

Подгонянный большой дисплей высокой яркости, визуальный дисплей различной информации, включая скорость кода, частоту выборки, громкость, состояние канала, статус фильтра, фазовый дисплей, управление пультом дистанционного управления, дисплей очень ясен.

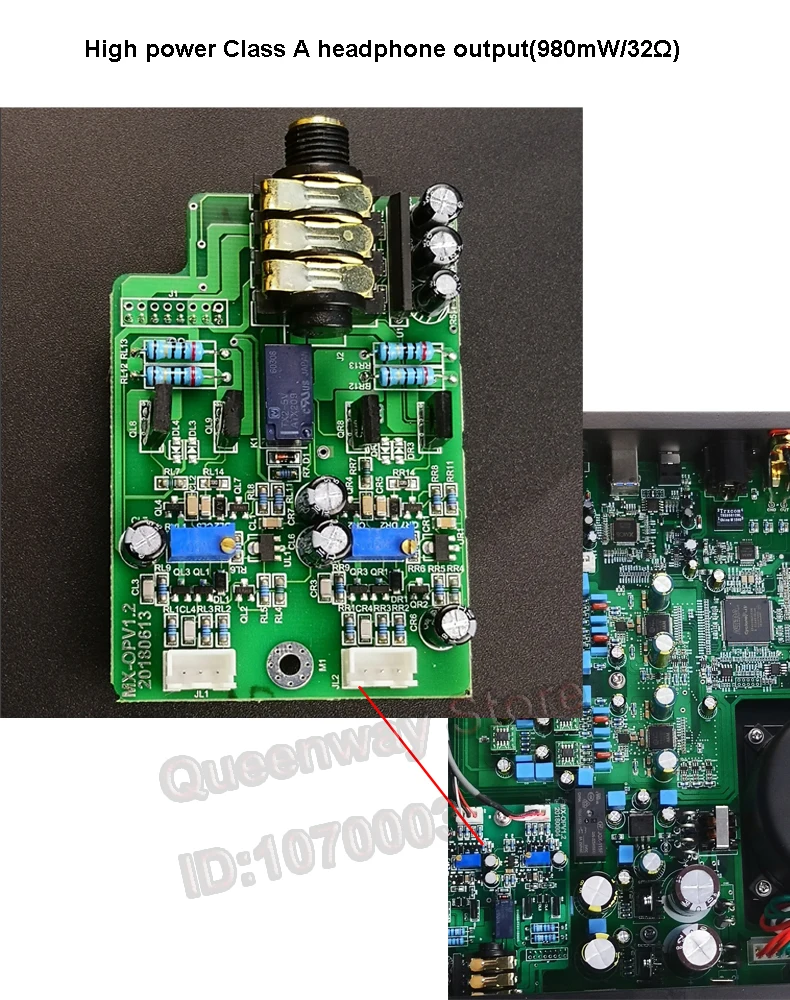

Деталь для наушников

Используя полностью дискретный компонент, выход наушников класса A высокой мощности (980 МВт/32 Ом).

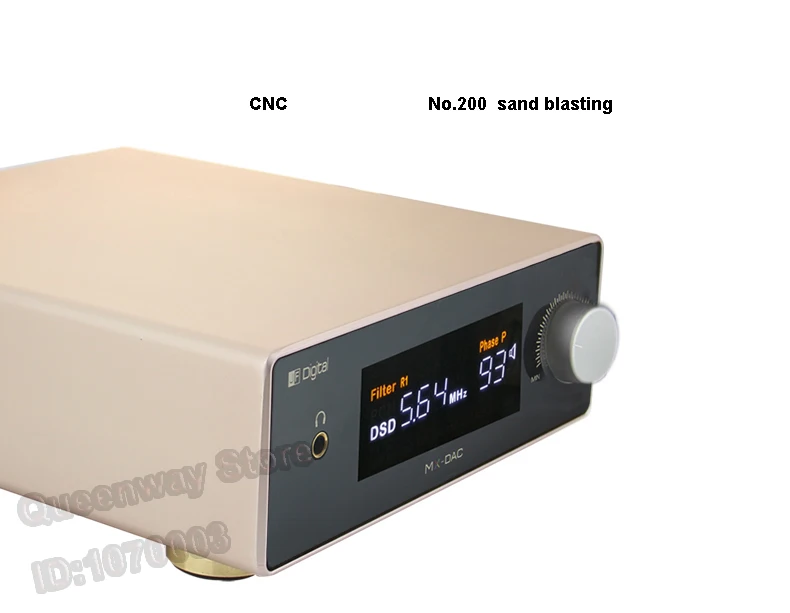

Аэрокосмический алюминий

Авиационный алюминий, цельный корпус из алюминиевого сплава,

После обработки ЧПУ-шлифовка-Полировка-200 пескоструйная обработка-Анодирование и другие технологии многоканальной обработки, чтобы достичь уровня технологии мобильный телефон
