USB ЧПУ 5 осей 100 кГц карта управления движением + 4 шт. TB6600 1 Ось А плата драйвера

Если вам нужен маховик, рекомендуем использовать электронное ручное колесо нашего магазина для более легкого подключения

• (1 шт.);Mach3 5 Axis STB5100 USB карта движения
• 4 xTB6600 1 Ось шагового двигателя драйвер платы
• 4 x сигнальных кабелей
• 1 х USB кабель (С двумя магнитными щит)
• 1 CD (включая инструкции, Схемы проводки, программное обеспечение, файлы конфигурации и т. д.)

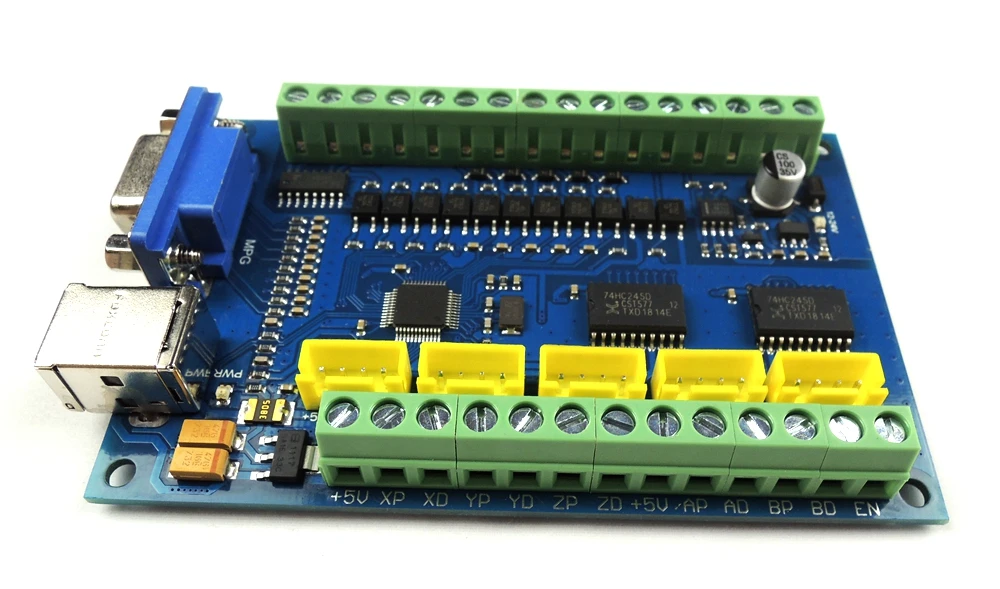

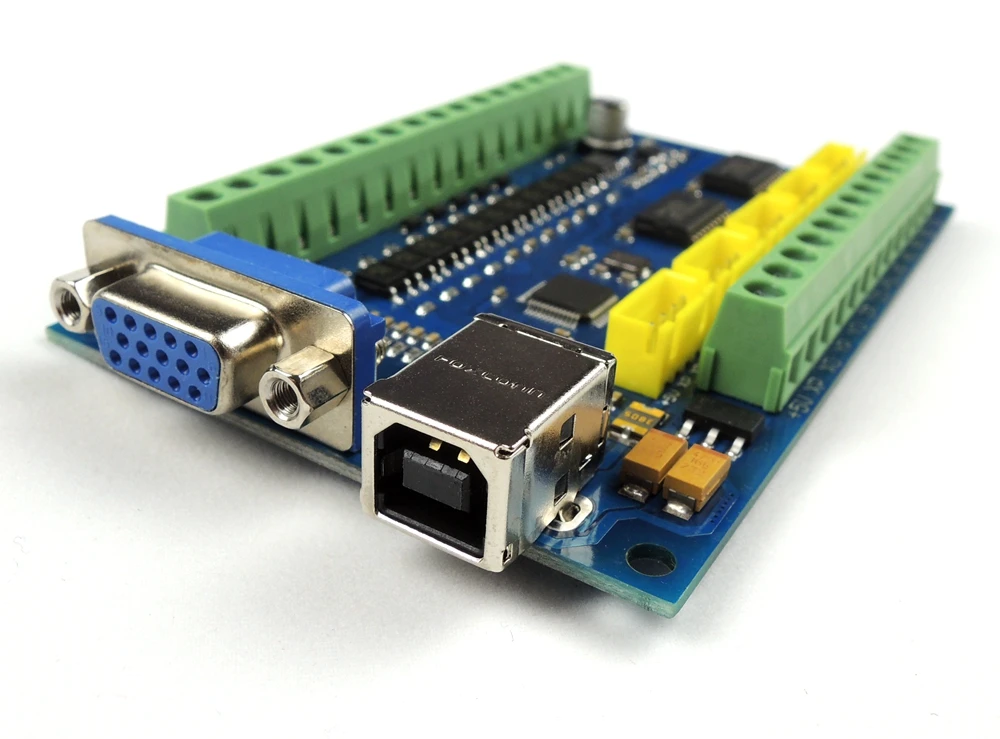

STB5100 5 оси mach3 USB контроллер карты, подходит для всех версий mach3 программного обеспечения, Совместимость со всеми предыдущими версиями Windows, операционная система, простых в использовании, очень подходит для пользователей, которые используют программное обеспечение mach3, чтобы сделать гравировальный станок.

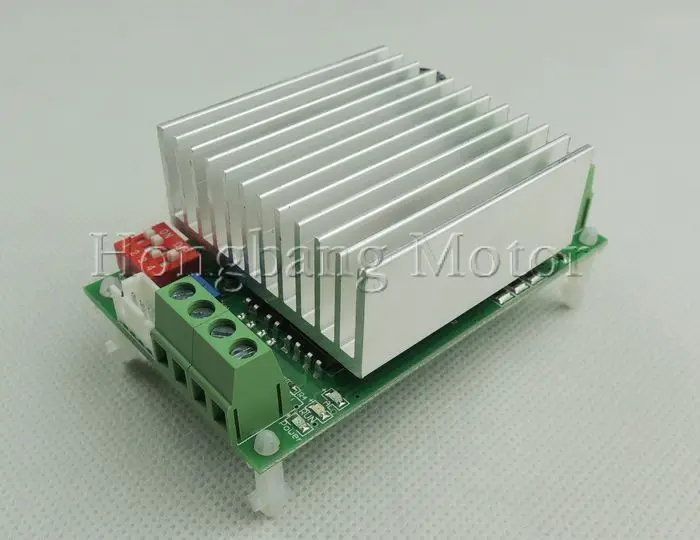

Плата драйвера TB6600 1 Axis использует новый оригинальный чип Toshiba TB6600, стабильный, заблокирован без каких-либо шумов. Корпус радиатора достаточно большой, эффект охлаждения очень хороший!
Отправить бесплатно Четыре белые пластиковые изолирующие колонки, что позволяет клиентам фиксированной поддержки, изоляция платы водителя очень удобно!

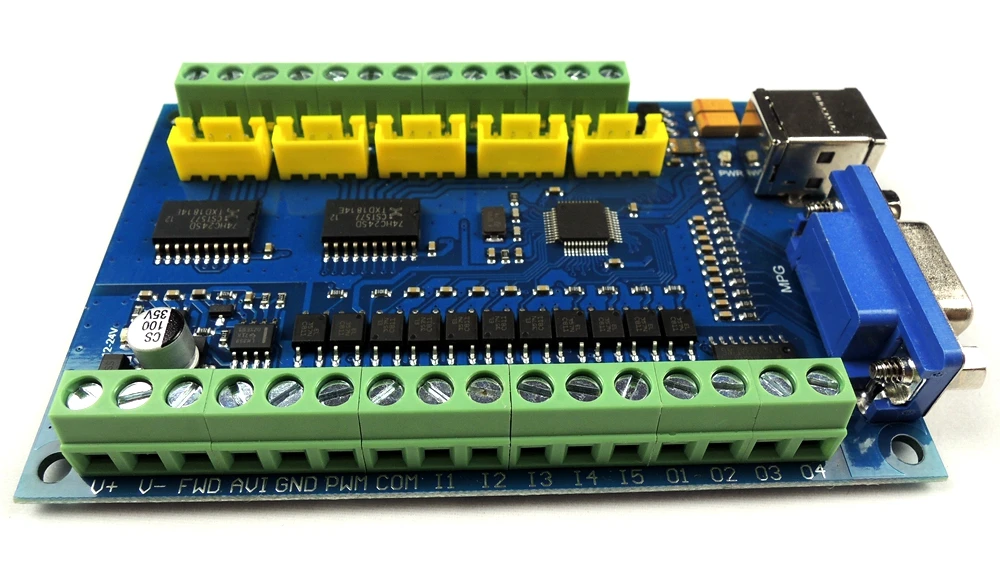

STB5100 характеристики карты управления:

1. Поддержка ОС Windows XP, Windows 7 32/64 бит, Windows S8, Windows 10;

2. Подходит для всех версий программного обеспечения mach3;

3. Поддержка для ЧПУ 5-осевой, можно подключить пять Драйвер шагового двигателя или сервопривод;

4. Максимальная частота импульса на выходе составляет 100 кГц, а ширина импульса может автоматически изменяться с частотой импульса, которая может быть применима к драйверу замкнутого цикла строгих требований к импульсу;

5. Пять интерфейсов входного сигнала изоляции оптопары: концевой переключатель, выключатель аварийной остановки, автоматический датчик нулевого инструмента, домашний переключатель, датчик NPN может быть подключен;

6. Интерфейс инверторного управления сигналом (изоляция оптопары): выходной сигнал 0-10 В, сигнал управления скоростью ШИМ, сигнал управления запуском шпинделя, используемый для программного обеспечения mach3 для управления скоростью вращения шпинделя, запуск и остановка;

7. Четыре универсальных интерфейса выходного сигнала, максимальный выходной ток 500 мА, могут управлять реле, СОЛЕНОИДНЫЕ клапаны, используемые для управления туманом, насосами, цилиндрами и другим оборудованием;

8. Поддержка внешнего подключения электронного ручного колеса, используйте интерфейс HDR15 для подключения электронного ручного колеса, используется для ручного управления станками;

9. Добавить Интерфейс включения сигнала, может использоваться для управления сигналом включения драйвера;

10. Мощность контрольной карты: Напряжение 12-24 В постоянного тока, ток более 500 мА.

Размеры:

TB6600 1 Ось шагового двигателя драйвер платы Особенности:

1. Входная мощность постоянного тока: 12 В ~ 40 В;

2. Выходной ток: 0 ~ 4.5A, плавная регулировка;

3.Mircostep:1,2,4,8,16;

4. Автоматическая функция половинного тока: половинный или полный ток может быть выбран через переключатель;

5. Форма защиты: защита от перегрева, защита от перегрузки по току;

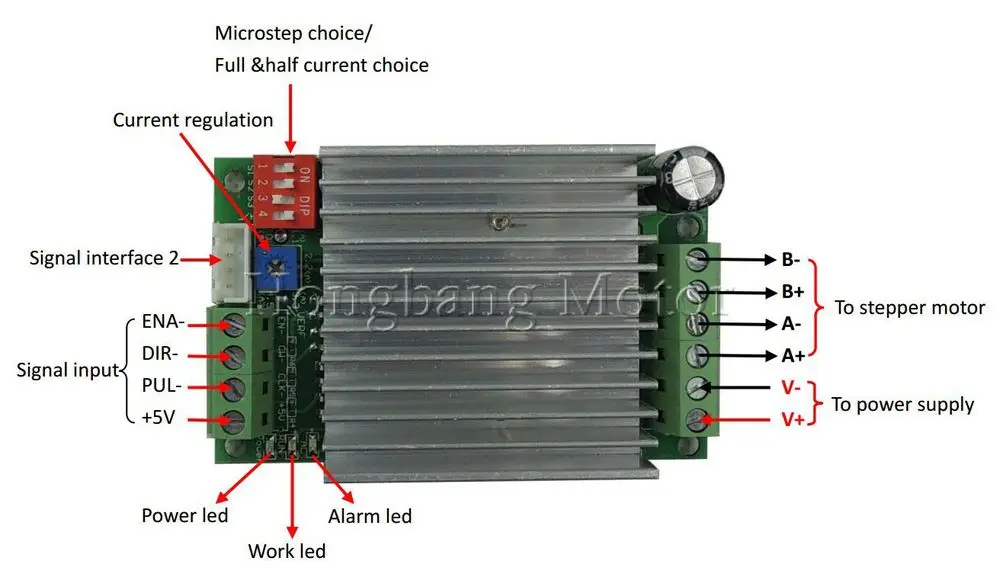

Порты ввода/вывода:

1,24 в +: постоянный ток мощность положительного полюса

2.GND: Катод питания постоянного тока

3.A + A-: шаговый двигатель с одной обмоткой

4.B + B-: шаговый двигатель с другой обмоткой

5.CLK-: шаговый импульсный вход + 5 В (эффективная кромка, длительность подъема> 10 мкс)

6.CW-: Ввод направления двигателя, уровень напряжения отключен,Высокая УровеньПредисловие, низкаяУровеньРеверс

7. Эна-: без двигателя

8.+ 5 В: общий терминал сигнала

Электрические Рисунок:

'
