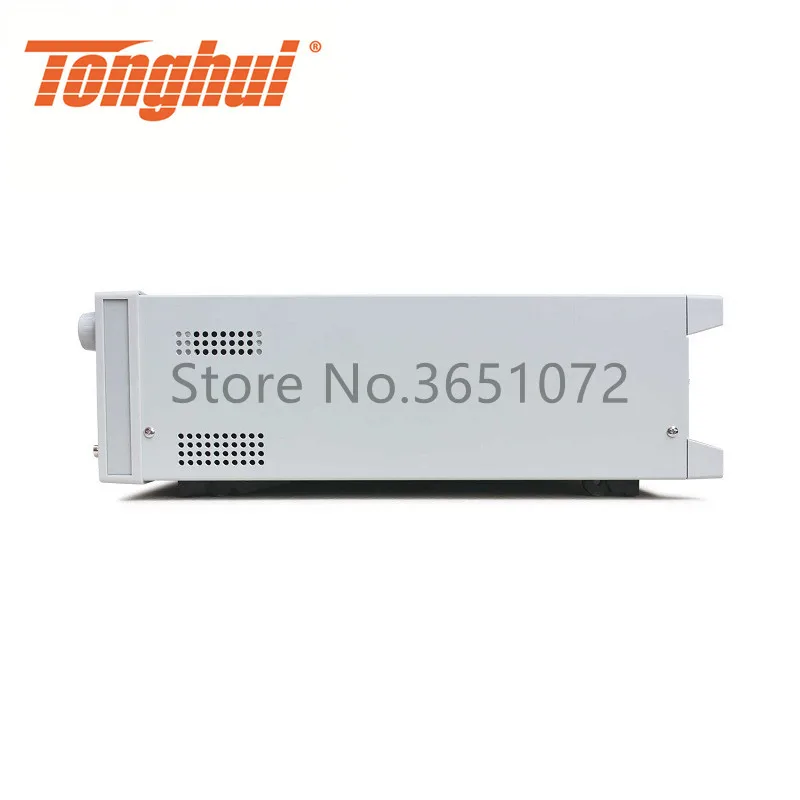

TH2838H LCR тестер 20 Гц 2 МГц с постоянным уклоном 0 40 В Измеритель

TH2838H LCR тестер 20 Гц 2 МГц с постоянным уклоном 0 40 В Измеритель

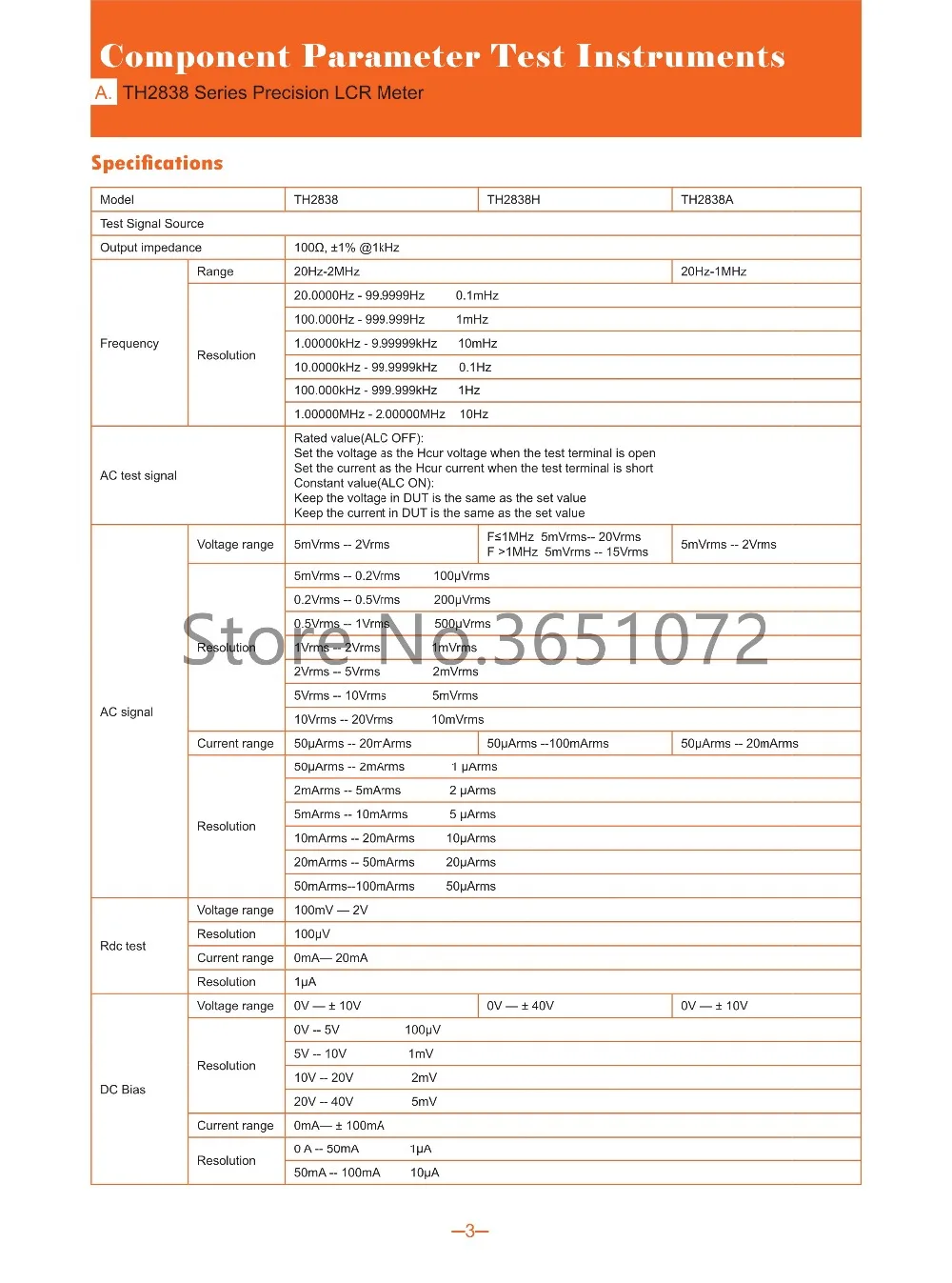

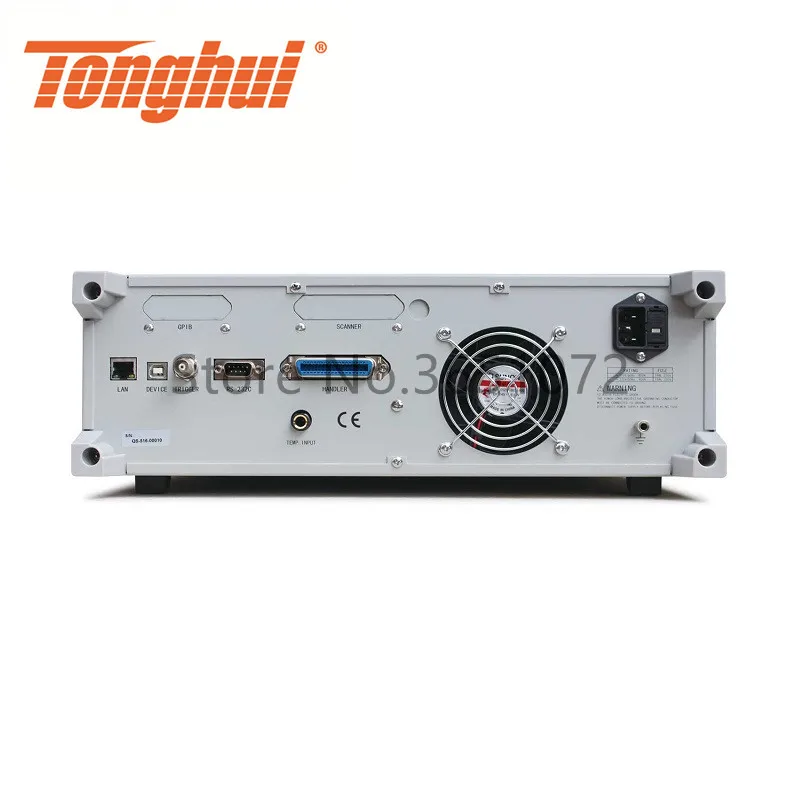

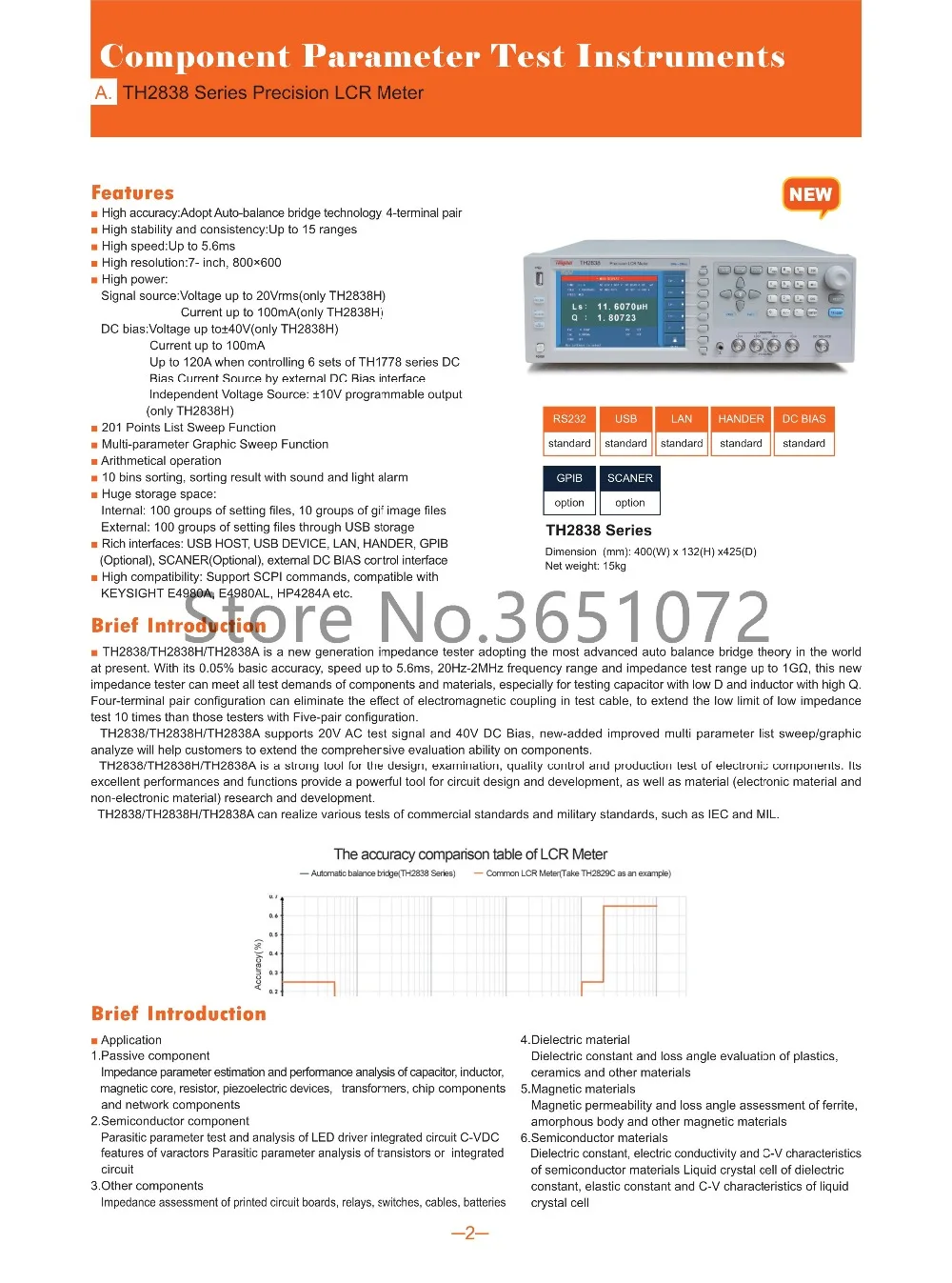

Особенности ▪ Высокая точность: использование технологии автоматического баланса моста, 4-клеммная пара ▪ Высокая стабильность и консистенция: до 15 диапазонов ▪ Высокая Скорость: до 5,6 мс ▪ Высокое разрешение: 7 дюймов, 800 × 600 ▪ Высокая мощность: Источник сигнала: напряжение до 20Vrms (только TH2838H) Ток до 100 мА (только TH2838H) Смещение постоянного тока: напряжение до ± 40 В (только TH2838H) Ток до 100 мА До 120а при управлении 6 комплектами серии TH1778 DC Источник тока смещения по внешнему интерфейсу смещения постоянного тока Независимый источник напряжения: ± 10 В программируемый выход (Только TH2838H) ▪ 201 список точек функция развертки ■ Функция многопараметрической графической развертки ▪ Арифметическая работа ▪ Сортировка 10 ящиков, результат сортировки со звуком и сигналом на светильник ▪ Огромное пространство для хранения: Внутренний: 100 групп файлов настройки, 10 групп файлов изображений gif Внешний: 100 групп настроек файлов через usb-накопитель ▪ Богатые интерфейсы: usb-хост, usb-устройство, LAN, HANDER, GPIB (Опционально), SCANER (опционально), внешний интерфейс контроля смещения постоянного тока ▪ Высокая совместимость: Поддержка команд SCPI, Совместимость с KEYSIGHT E4980A, E4980AL, HP4284A и т. Д. Краткое введение ▪ TH2838/TH2838H/TH2838A-это тестер импеданса нового поколения, использующий самую передовую теорию автоматического баланса моста в мире В настоящее время. С своей основной точностью 0.05%, скоростью до 5,6 мс, частотным диапазоном 20 Гц-2 МГц и диапазоном испытаний на сопротивление до 1GΩ, этот новый Тестер сопротивления может отвечать всем требованиям испытаний компонентов и материалов, особенно для тестирования конденсатора с низким D и индуктором с высоким Q. Четырехконцевая пара может устранить эффект электромагнитного соединения в тестовом кабеле, чтобы продлить низкий предел низкого сопротивления Протестируйте в 10 раз больше, чем те тестеры с пятипарной конфигурацией. TH2838/TH2838H/TH2838A поддерживает 20 В переменного тока тестовый сигнал и 40 В постоянного тока смещение, добавлены новые улучшенные мульти-параметры список развертки/графики Анализ поможет клиентам расширить возможности комплексной оценки компонентов. TH2838/TH2838H/TH2838A является сильным инструментом для проектирования, изучения, контроля качества и тестирования производства электронных компонентов. Его Отличные характеристики и функции обеспечивают мощный инструмент для проектирования и разработки цепи, а также материал (электронный материал и Неэлектронный материал) исследования и разработки. TH2838/TH2838H/TH2838A может осуществить различные испытания коммерческих стандартов и Военных стандартов, таких как IEC и MIL. ■ Применение 1. Пассивный компонент Оценка параметров сопротивления и анализ производительности конденсатора, индуктора, Магнитный сердечник, резистор, пьезоэлектрические устройства, трансформаторы, компоненты чипа И сетевые компоненты 2. Полупроводниковый компонент Паразитарный тест параметров и анализ светодиодный драйвер интегральной схемы C-VDC Особенности паразитарного анализа параметров транзисторов или интегрированных Схема 3. Другие компоненты Оценка сопротивления печатных плат, реле, выключателей, кабелей, батарей 4. Диэлектрический материал Диэлектрическая постоянная и потеря угла оценки пластмассы, Керамика и другие материалы 5. Магнитные материалы Магнитная проницаемость и оценка угла потери феррита, Аморфный корпус и другие магнитные материалы 6. Полупроводниковые материалы Диэлектрическая Постоянная, электрическая проводимость и C-V характеристики Из полупроводниковых материалов жидкокристаллическая ячейка диэлектрика Постоянная, эластичная постоянная и C-V Характеристики жидкости Кристаллическая ячейка
