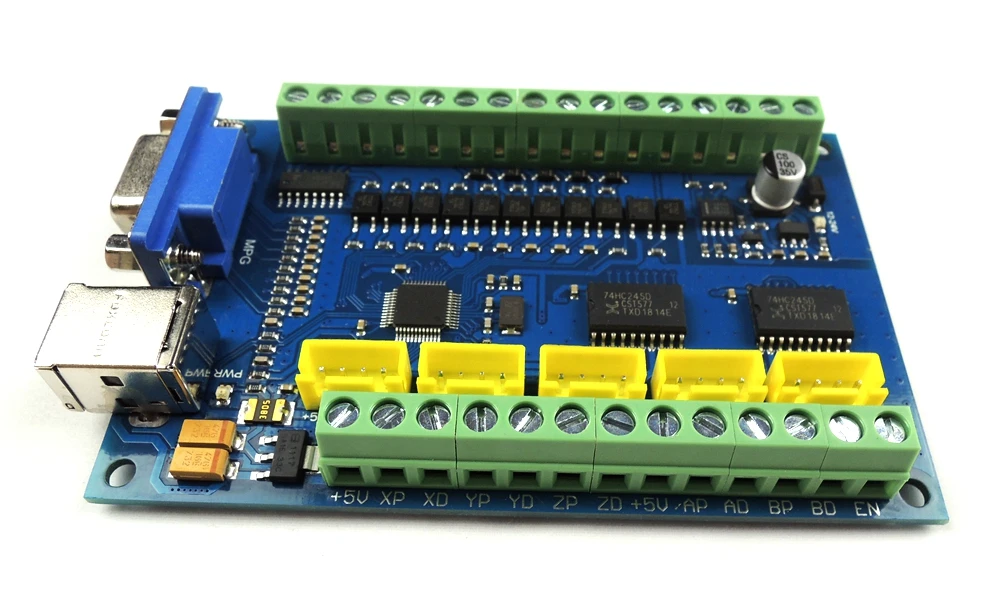

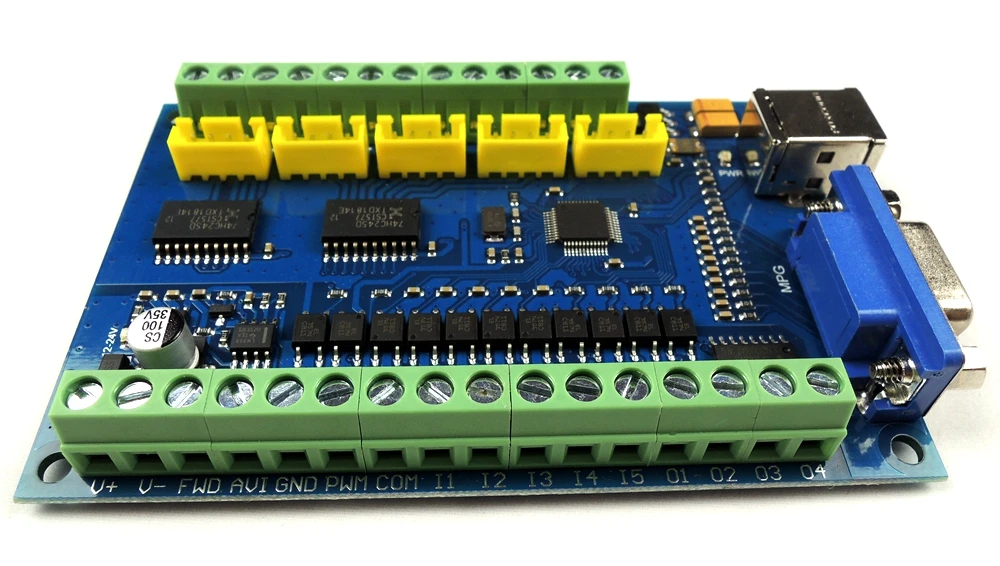

USB ЧПУ 5 осей 100 кГц карта управления движением + 3 шт. TB6600 1 Ось А плата драйвера

Если вам нужен маховик, рекомендуем использовать электронный маховик нашего магазина для более легкого подключения

• 1 xMach3 5 оси STB5100 USB motion карты
• 3 xTB6600 1 оси драйвер шагового двигателя совета
• 3 x сигнальные кабели
• 1 кабель USB (С двумя Магнитный щит)
• 1 x CD (включая инструкции, Схемы проводки, программное обеспечение, файлы конфигурации и т. д.)

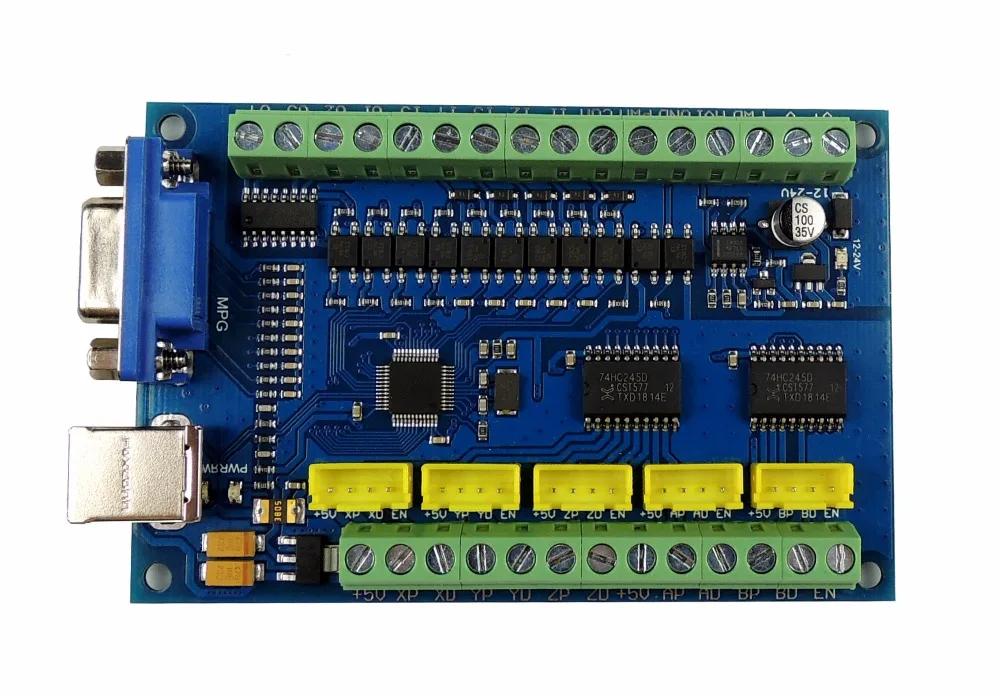

STB5100 5 оси mach3 USB карты контроллера, подходит для всех версий mach3 программного обеспечения, поддержка для всех версий операционной системы Windows, простых в использовании, очень подходит для пользователей, которые с помощью mach3 программное обеспечение, чтобы сделать гравировки.

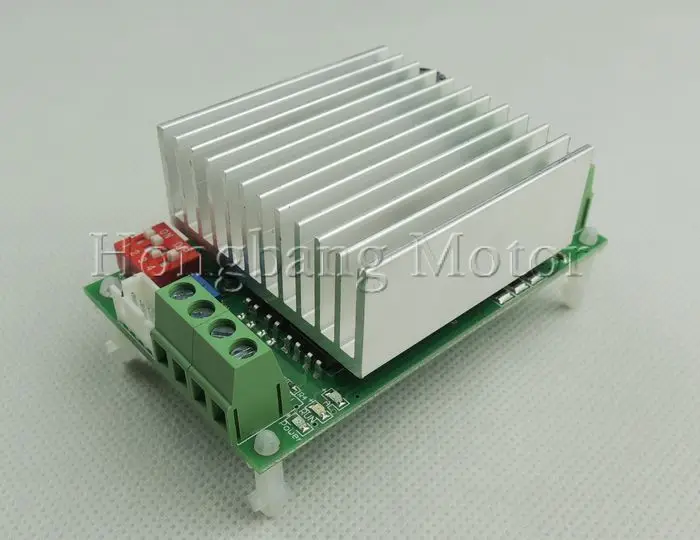

TB6600 1 оси драйвер платы использует новый оригинальный Toshiba TB6600 чип, заблокирован без каких-либо шума. Футляр с теплоотводом достаточно большой, охлаждающий эффект очень хороший!
Отправить бесплатно Четыре белые пластиковые изоляции колонки, что позволяет клиентам фиксированной поддержки, изоляционный привод доска очень удобство!

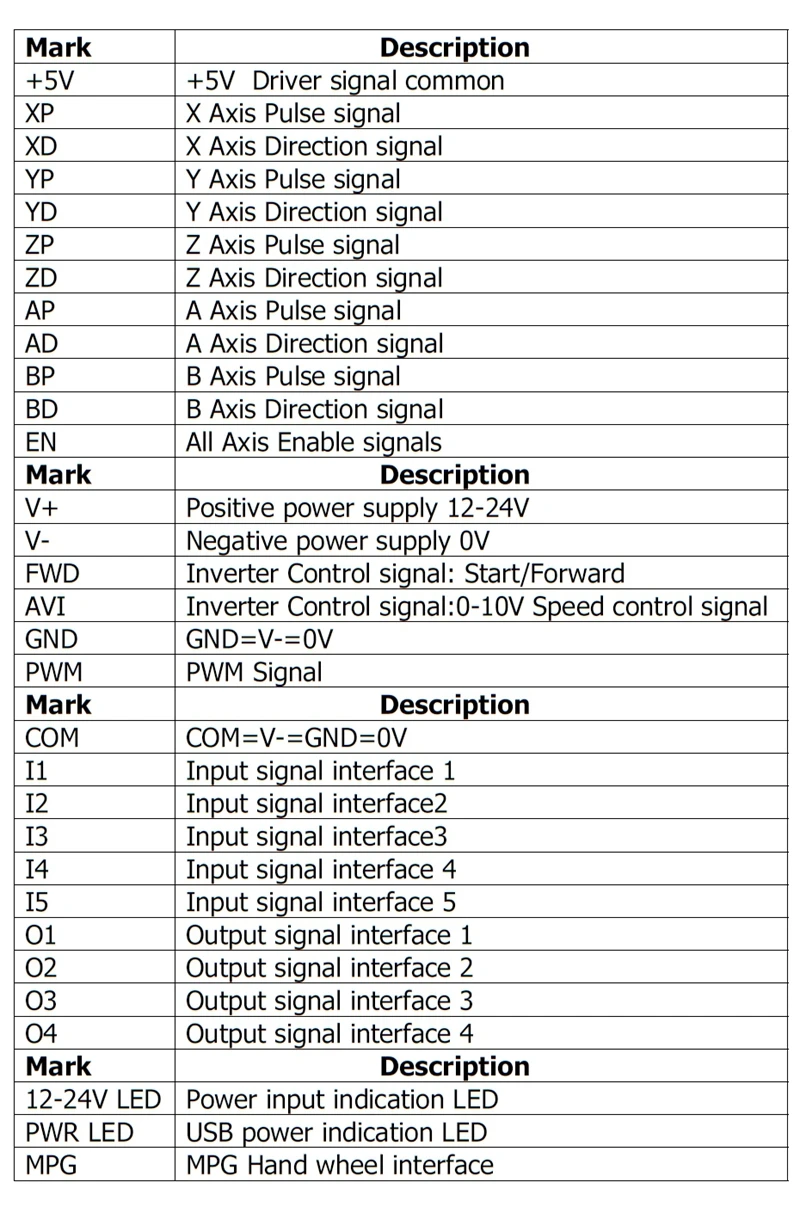

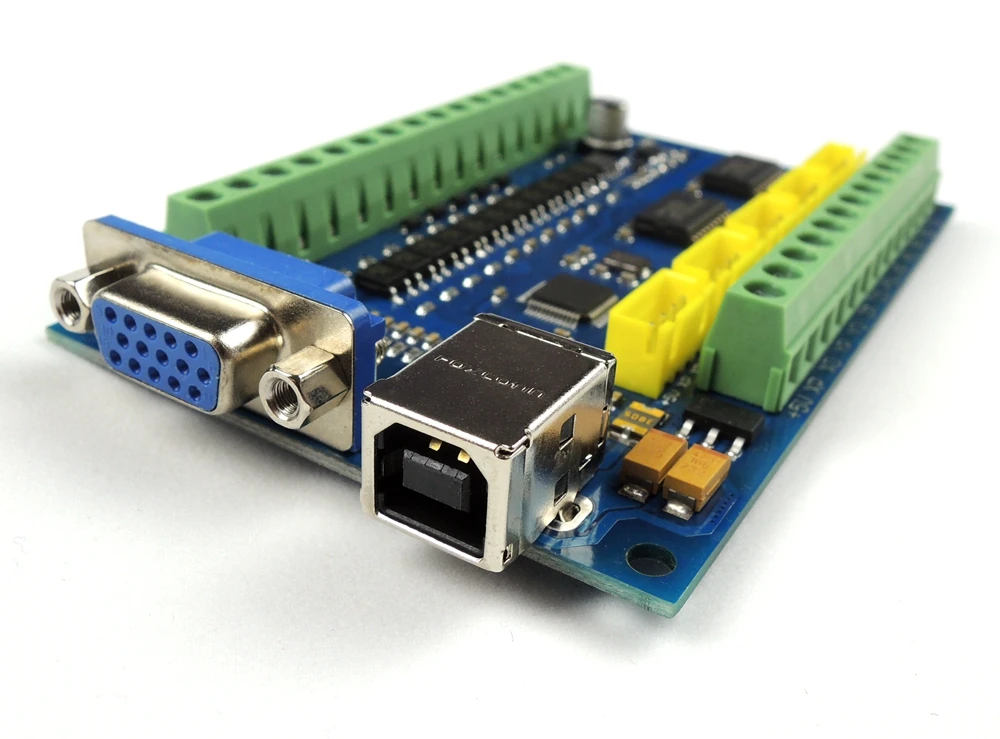

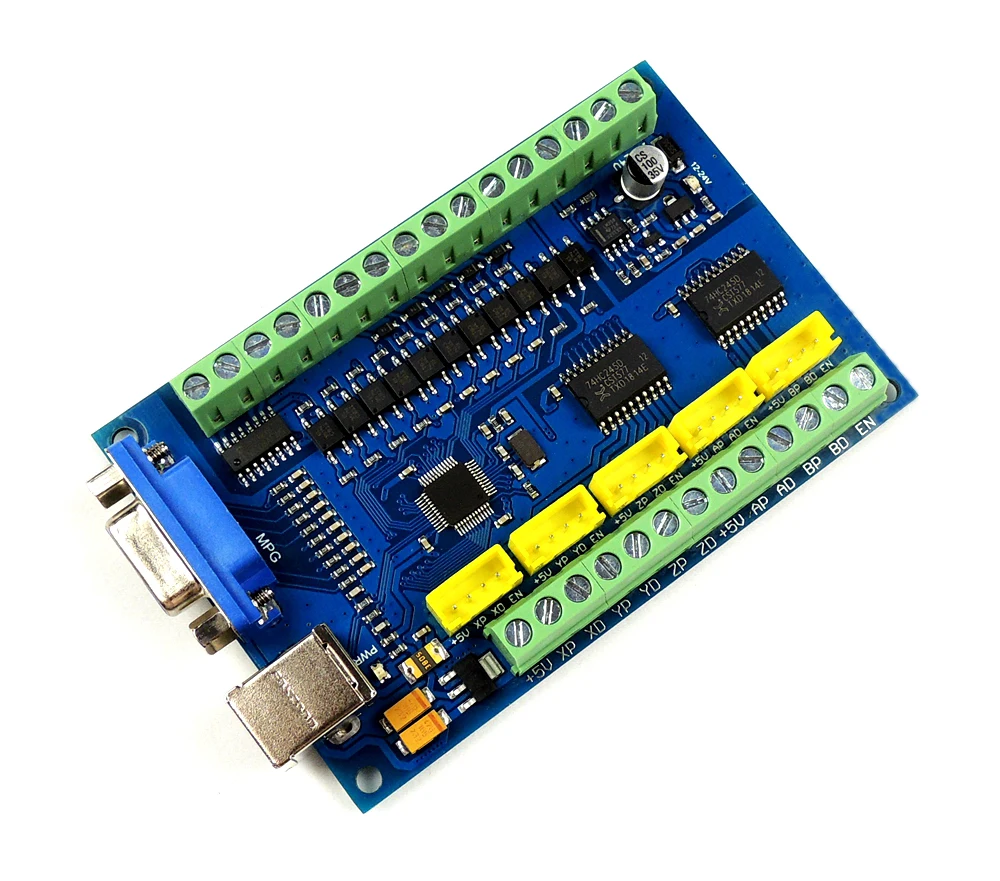

Характеристики карты управления STB5100:

1. Поддержка для Windows XP, Windows 7 32/64bit, Windows8, Windows10 операционной системы;

2. Применимо ко всем версиям mach3 программного обеспечения;

3. Поддержка для ЧПУ 5 оси, можно подключить пять Драйвер шагового двигателя или сервопривод;

4. Максимальная выходная частота импульса составляет 100 кГц, и ширина импульса может автоматически изменяться с частотой импульса, которая может быть применима к водителю замкнутого цикла строгих требований к импульсу;

5. Пять оптопара изоляции входного сигнала интерфейсы: концевой выключатель, аварийный выключатель, автоматический инструмент нулевой датчик, домашний переключатель, переключатель датчик NPN может быть подключен;

6. инверторного управления сигнальный интерфейс (оптопара): Выход 0-10 V сигнал управления скоростью, контроль скорости вентилятора сигнала, шпиндель управление пуском сигнала, используемый для mach3 программное обеспечение для управляющий шпиндель \ скорость, запускать и останавливать;

7. четыре универсальных выходных сигнала, максимальный выходной ток 500мА, может управлять реле, СОЛЕНОИДНЫЕ клапаны, используемые для управления туманом, насосами, цилиндрами и другим оборудованием;

8. Поддержка внешнего подключения электронный маховик, используйте HDR15 интерфейс для подключения электронный маховик, используется для ручного управления станками;

9. добавить включить сигнальный интерфейс, может использоваться для управления драйвером включить сигнал;

10. мощность карты управления: напряжение 12-24 В постоянного тока, ток более 500 мА.

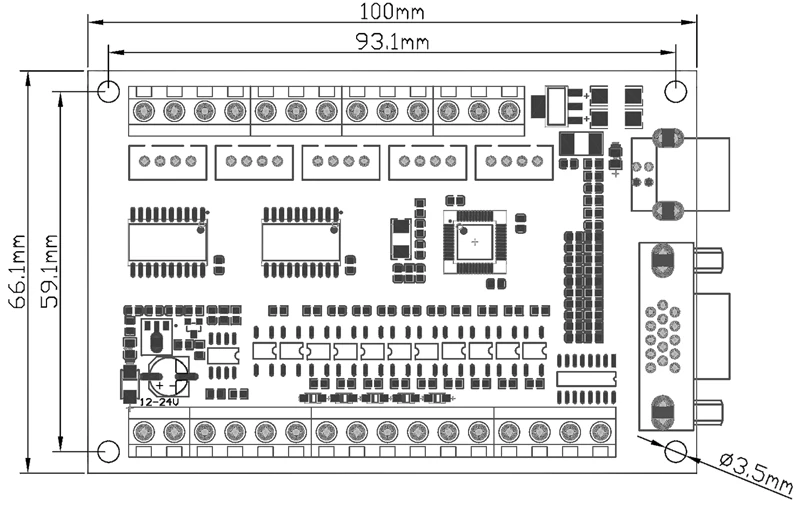

Размеры:

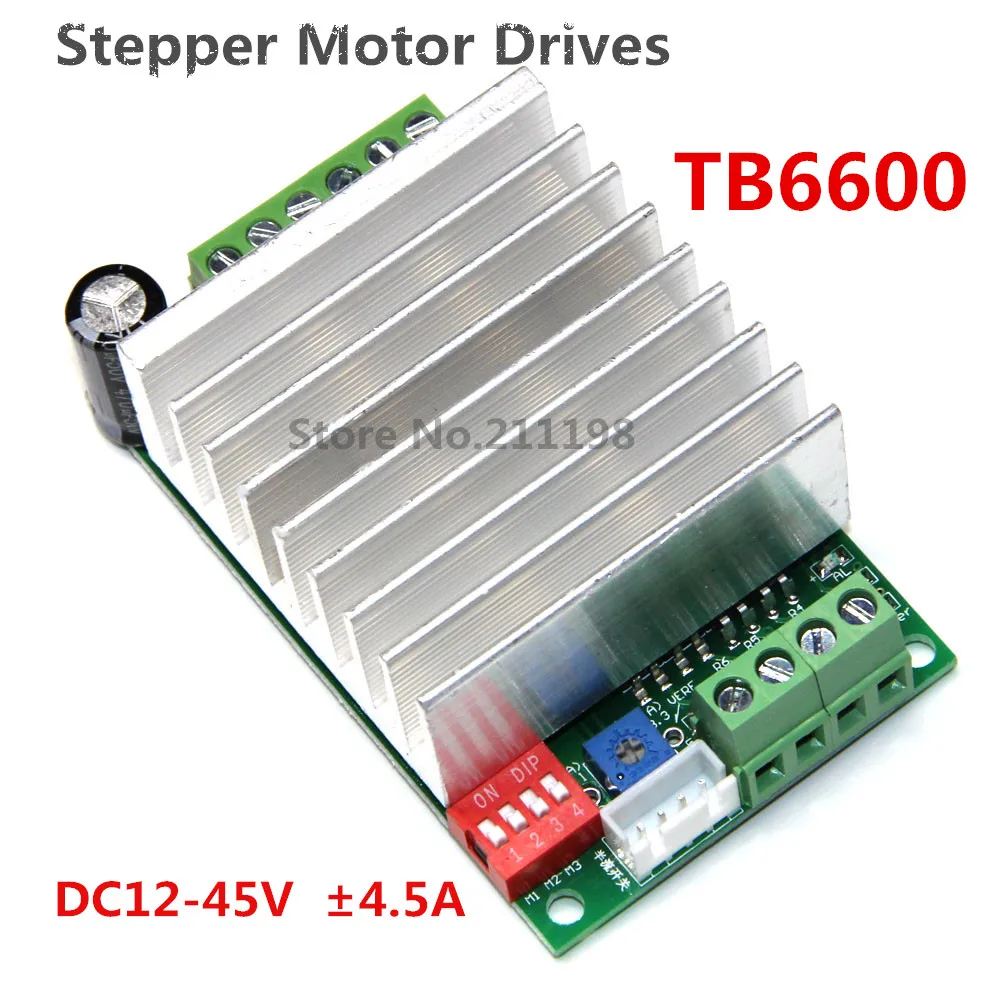

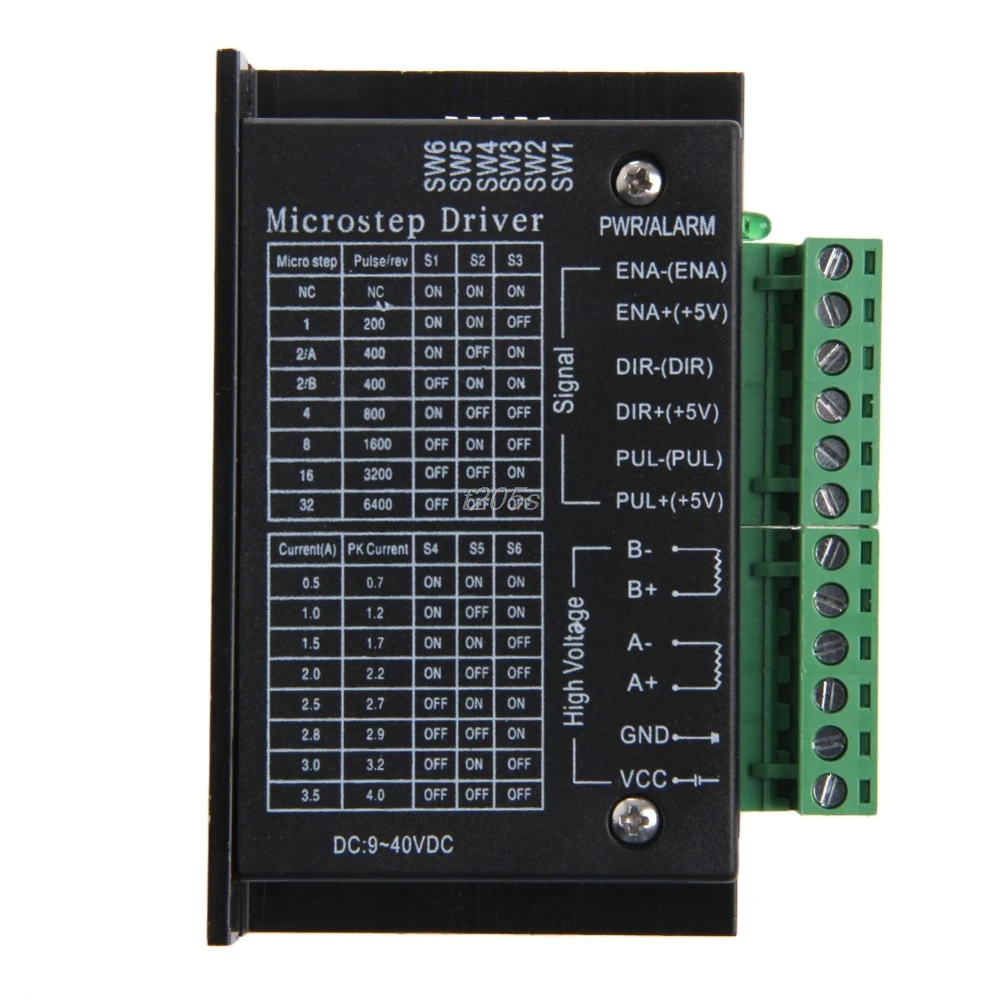

TB6600 1 оси драйвер шагового двигателя совета \ Особенности:

1. Тип DC разъем питания: 12 В ~ 40 В;

2. Выходной ток: 0 ~ 4.5A, бесступенчатая регулировка;

3. Mircostep: 1,2, 4,8, 16;

4. Автоматическая функция половинного тока: половинный или полный ток можно выбрать через переключатель;

5. форма защиты: защита от перегрева, защита от перегрузки по току;

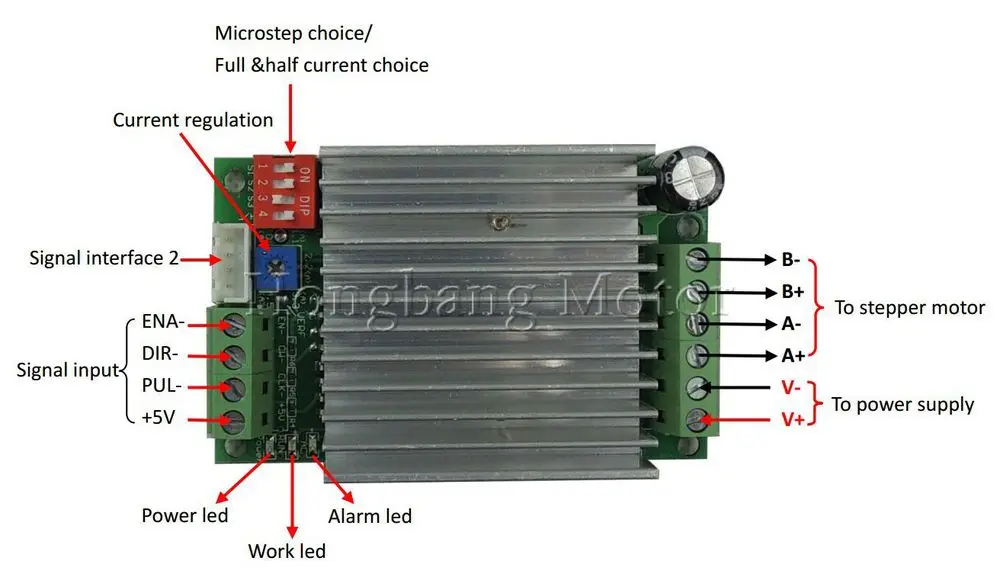

Порты ввода/вывода:

1,24 в +: положительный полюс питания постоянного тока

2. GND: Катод питания постоянного тока

3. A + A-: шаговый двигатель с одной намоткой

4. B + B-: шаговый двигатель другой намотки

5. CLK-: шаговый импульсный вход + 5 В (Rising edge effective, rising edge duration> 10 мкс)

6. CW-: вход направления шагового двигателя, уровень напряжения отключается,Высокая УровеньПредисловие, низкаяУровеньОбратный

7. ENA-: без двигателя

8. + 5 В: общий терминал сигнала

Электрические Рисунок:

'
