MACH3 USB CNC 5 осей 100 кГц Гладкий Степпер карта управления движением breakout board + TB6600 3 оси

Если вам нужен маховик, рекомендуем использовать электронный маховик нашего магазина для более легкого подключения

• (1 шт.);Mach3 5 оси STB5100 USB motion карты
• (1 шт.);TB6600-T3 3 оси шагового Двигателя драйвер платы
• 3 x сигнальные кабели
• 1 х USB кабель (С двумя Магнитный щит)
• 1 x CD (Включает инструкции, схемы проводов, программное обеспечение, файлы конфигурации и т. д.)

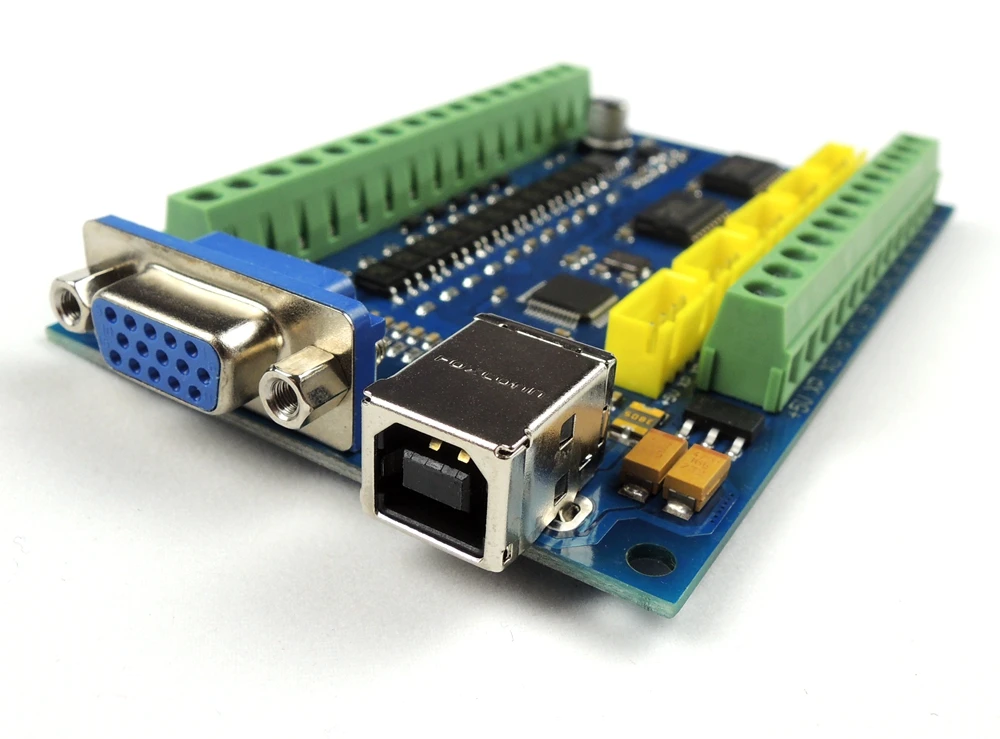

STB5100 5 оси mach3 USB контроллер карты, подходит для всех версий mach3 программного обеспечения, Совместимость со всеми предыдущими версиями Windows операционная система, простота в использовании, очень подходит для пользователей, что использование mach3 программное обеспечение для того, чтобы сделать гравировальный станок.

TB6600-T3 3 оси драйверная плата,Самое большое преимущество в том, что он может подключить параллельную интерфейсную плату, а также может подключить интерфейсная плата USB для удовлетворения потребностей клиента.ИспользованиеToshiba TB6600HG драйвер чип, максимальный выход 4.5A ток, ток, бесступенчатая регулировка, 3 шаговый двигатель s может быть доставлено в одно и то же время, подходит для NEMA17, NEMA23 шаговый двигатель, имеет 12 Прочный питания, используется для MACH3 интерфейсной платы или числового программного управления; есть большие тока водителя, гладкая Бег, Тихий небольшой объем, удобная установка, высокая производительность, подходит для изготовления станков с ЧПУ и другого оборудования автоматизации.

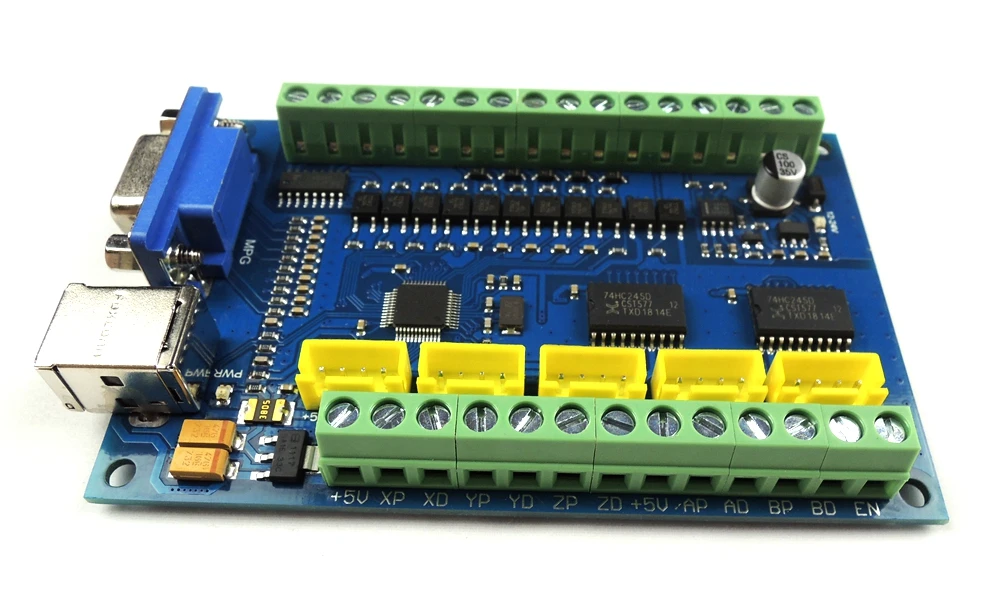

Функции карты управления STB5100:

1. Поддержка для Windows XP, Windows 7 32/64bit, Windows8, Windows10 операционная система;

2. подходят для всех версий mach3 программное обеспечение;

3. Поддержка для ЧПУ 5-осевой, можно подключить пять Драйвер шагового двигателя или сервопривод;

4. Максимальная частота выходного импульса составляет 100 кГц, а ширина импульса может автоматически меняться с частотой импульса, которая может быть применима к водителю замкнутого цикла строгих требований к импульсу;

5. Пять интерфейсов входного сигнала изоляции оптопара: концевой выключатель, аварийный выключатель, автоматический датчик нулевого инструмента, домашний переключатель, датчик NPN Переключатель может быть подключен;

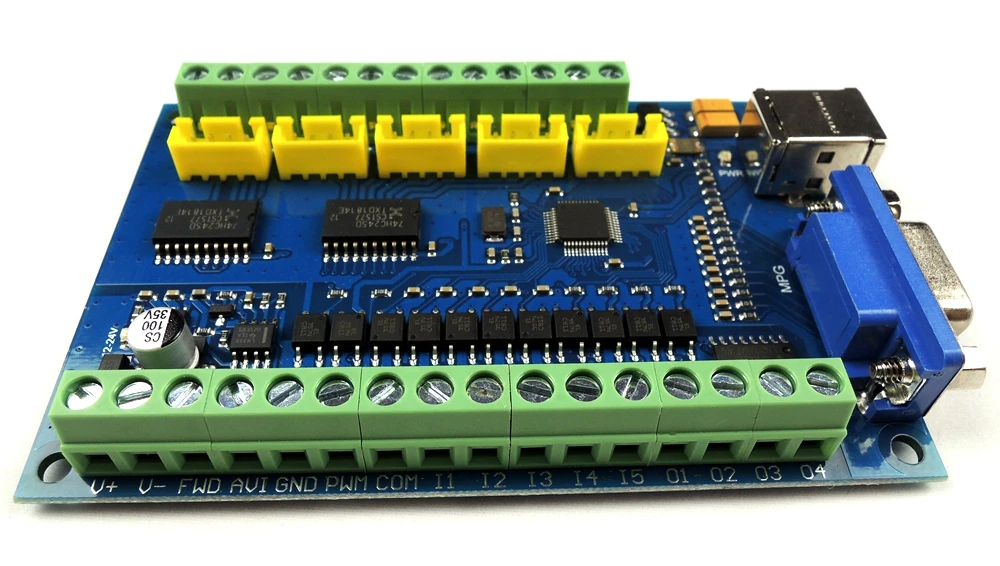

6. Инвертор управления сигнальный интерфейс (оптрон): Выход 0-10В Управление скоростью сигнала, контроль скорости вентилятора сигнала, шпиндель, управление пуском сигнала, используется для mach3 программное обеспечение для управляющий шпиндель скорость, запуск и остановка;

7. четыре универсальных выходного сигнала, максимальный выходной ток 500 мА, может управлять реле, СОЛЕНОИДНЫЕ клапаны, используемые для управления туманом, насосами, цилиндрами и другим оборудованием;

8. Поддержка внешнего подключения электронный маховик, используйте интерфейс HDR15 для подключения электронный маховик, используемый для ручного управления машинными инструментами;

9. Добавьте включить сигнальный интерфейс, можно использовать для управления драйвером включения сигнала;

10. Мощность контрольной карты: Напряжение 12-24 В постоянного тока, ток более 500мА.

Размеры:

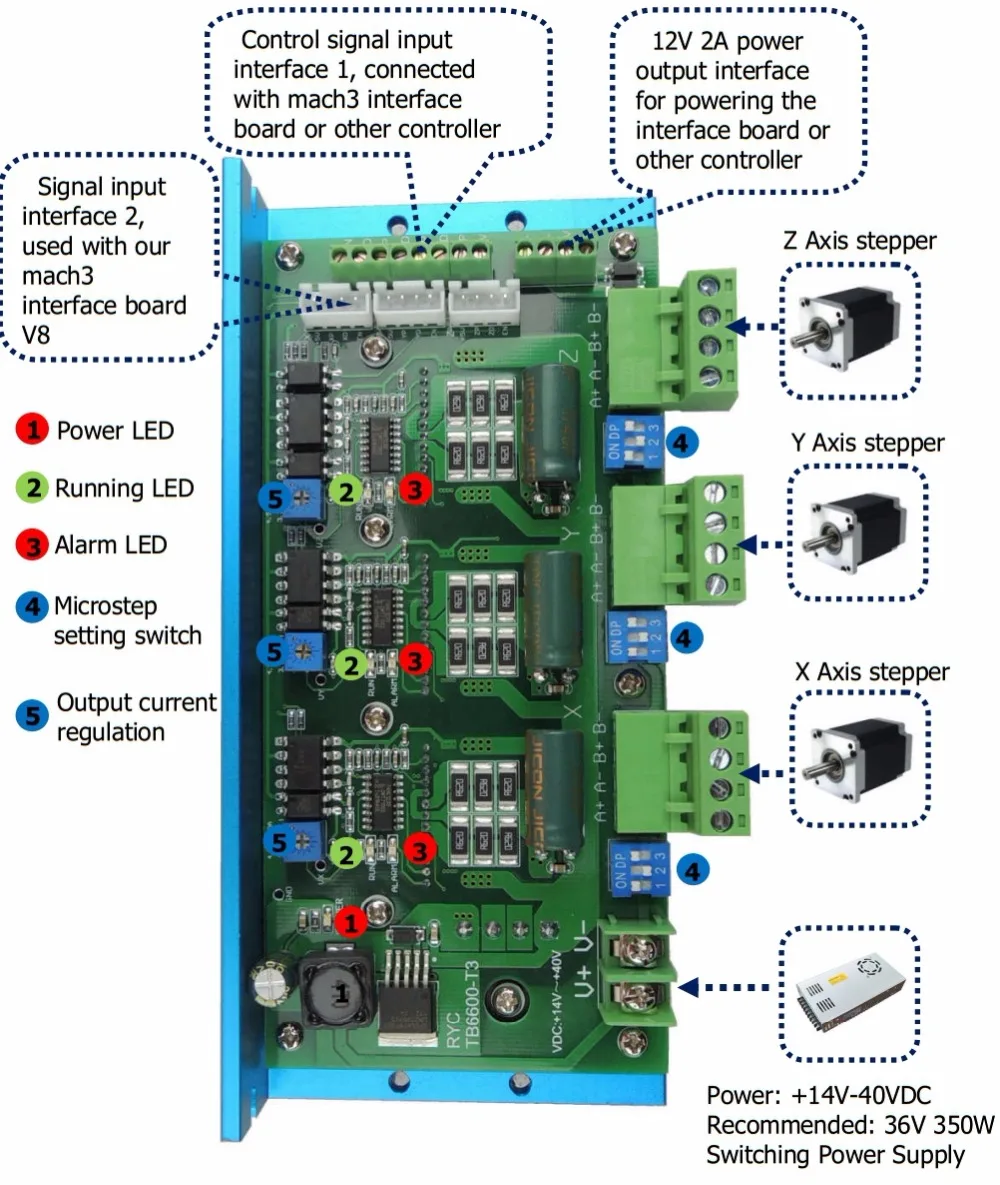

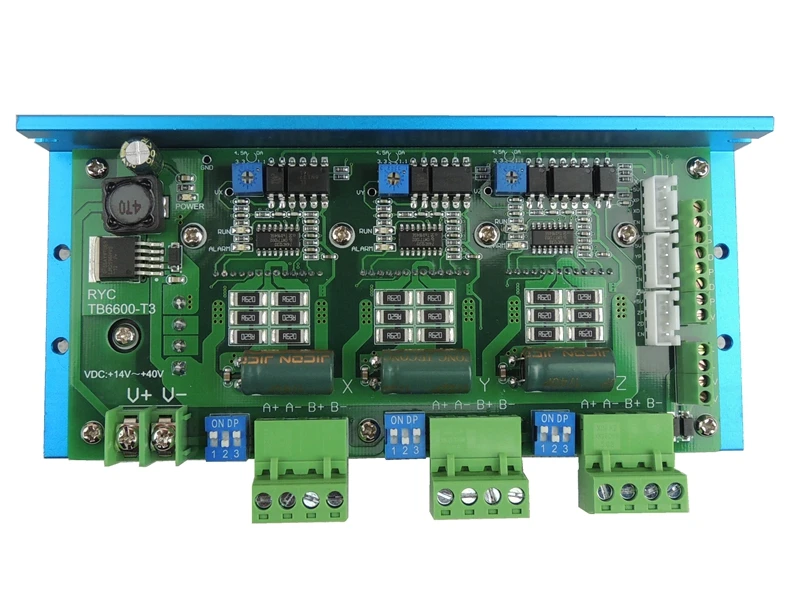

TB6600-T3 драйвер платы шагового двигателя:

1. DC разъем питания Тип: + 14 V ~ 40 м;

2. Выходной ток: 0 ~ 4.5A, бесступенчатая регулировка тока;

3,12 V Мощность выход: Максимальная выходная мощность 2A ток, для числового программного управления или Mach3 интерфейсная плата питания;

4. Автоматическая функция половинного тока: когда двигатель перестанет работать, Резервный ток автоматически уменьшается до половины рабочего тока, чтобы уменьшить тепло водителя;

5. mircoшаг: 1.2.4.8.16;

6. Автоматическая функция распада: чип регулирует текущий режим распада в соответствии с параметрами мотора и скоростью работы, чтобы уменьшить шум водителя.

7. форма защиты: защита от перегрева, защита от перегрузки по току

8. Максимальная частота пульса 200 кГц.

9. Использование PWM chopper-тип одночипового биполярного синусоидального микроступенчатого режима управления током

10. Размеры: 166 мм * 88 мм * 34 мм

11. Рабочая среда: температура-15 ~ 50 ° Влажность <90%.

Порты ввода/вывода:

Типичные применения:

Установка Размеры:

'
