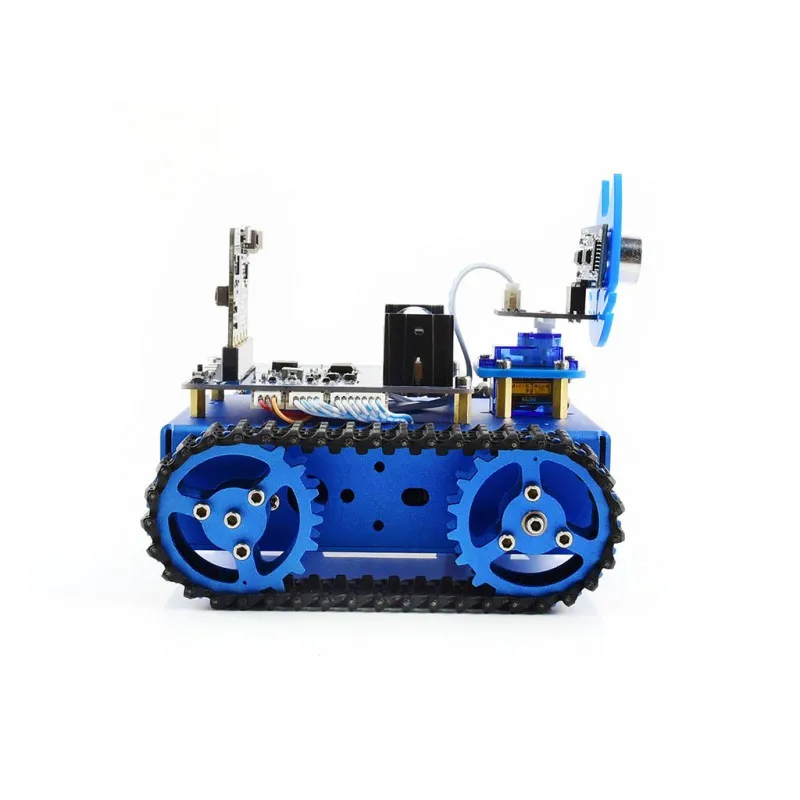

Набор для сборки гусеничного робота Waveshare KitiBot starter micro:bit с контроллером BBC

Набор для сборки гусеничного робота Waveshare KitiBot starter micro:bit с контроллером BBC

Описание продукта:

Обзор

Когда KitiBot встречает micro:bit, когда дети встречают программирование, таинственная Робототехника становится простой, каждая интересная идея воплотится в реальность. С помощью графического программного обеспечения программирования, обучения программированию и изучения робототехники будет так же просто, как строительные блоки.

Этот набор гусеничных роботов KitiBot использует BBC micro:bit в качестве главного контроллера, в сочетании с несколькими функциональными модулями, детям легко испытать роботизированные трюки, такие как: Отслеживание линий, препятствия, избегающие, ультразвуковой диапазон, сервопривод, дистанционное управление Bluetooth и т. д.

Примечание:2,4 г геймпадНе входит в цену, кроме того, полностью два микро: бит требуется для дистанционного управления 2,4G RF.

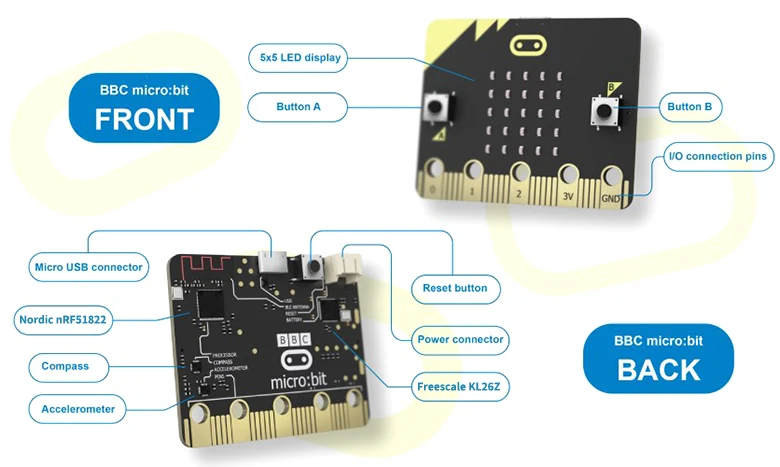

Контроллер micro: бит

BBC micro:bit-это открытая плата разработки, которая позволяет запускать код на нем и иметь доступ ко всему оборудованию.

Вы можете использовать BBC micro:bit для всех видов крутых творений, от роботов до видеоигр-возможности бесконечны.

• Nordic nRF51822
  • 16 МГц 32-разрядный ARM Cortex-M0 микроконтроллер
  • Bluetooth® 4,0 с низким энергопотреблением/2,4 ГГц SoC
  • 16kB Оперативная память
  • 256kB флэш-памяти
• Freescale KL26Z-48 МГц ARM Cortex-M0 + MCU
• Компас-Freescale MAG3110 3-осевой магнитометр, I2C интерфейс
• Акселерометр-Freescale MMA8652 3-х осевой Акселерометр, I2C интерфейс
• Мощность разъем-3 в источник питания
• Кнопка сброса-Сброс системы
• Micro USB разъем-Для подключения ПК, загрузки кода, последовательной связи и т. Д.
• 5x5 светодиодный дисплей-5x5 светодиодный сетки
• Кнопка A/B-Программируемые кнопки
• Контакты ввода/вывода-5 I/O кольца и 20-контактный разъем соединитель края, в том числе SPI, UART, I2C, аналоговый, ШИМ и т. д.
• Размеры-5 см x 4 см

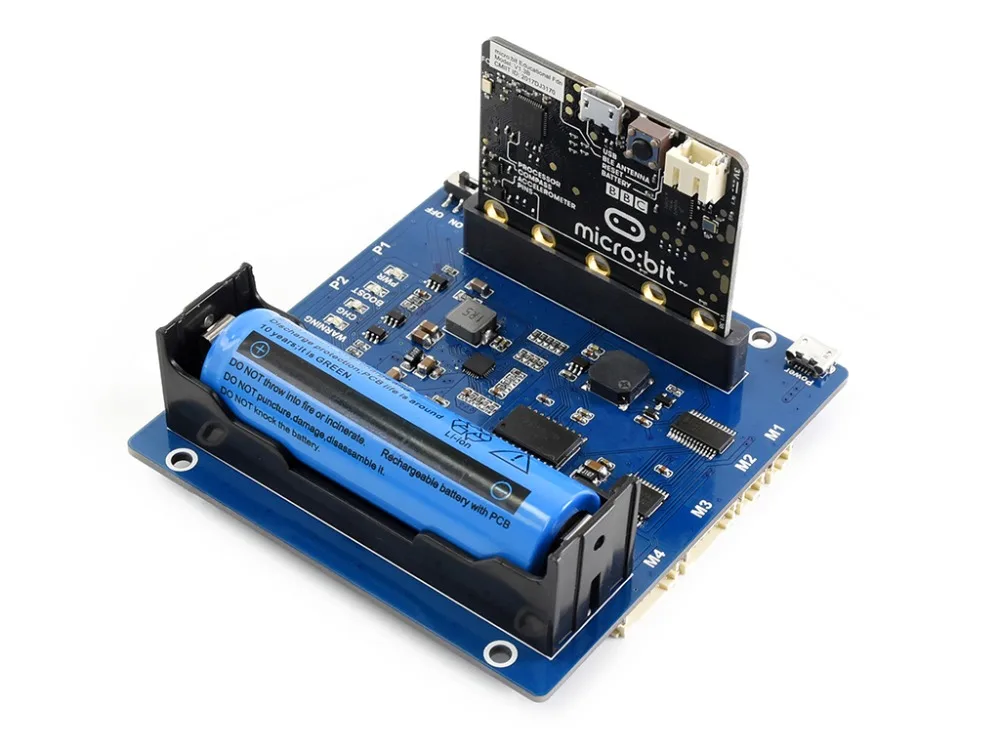

ВKitiBot для micro:bit

• Встроенный разъем для подключения micro:bit
• Интегрирует литий-ионное зарядное устройство MP2636 с системой boost, позволяет заряжать аккумулятор даже при использовании
• Интегрирует DW01 + 8205S литий-ионную схему защиты батареи: обратная защита, защита от перезарядки/разрядки,
  Защита от тока и защита от короткого замыкания
• Интегрирует TB6612FNG двойной H мост мотор драйвер, высокая эффективность, низкое Отопление
• Интегрирует PCA9685 PWM контроллер, микро: бит IO расширения
• Интегрирует чип TLC1543 AD, позволяет подключить несколько аналоговых датчиков к micro:bit
• Интегрирует 4x APA102 цветной светодиодный s, двухлинейный контроль, больше нет коллизии между WS2812B RGB светодиодный и Bluetooth
• Встроенный зуммер для воспроизведения музыки

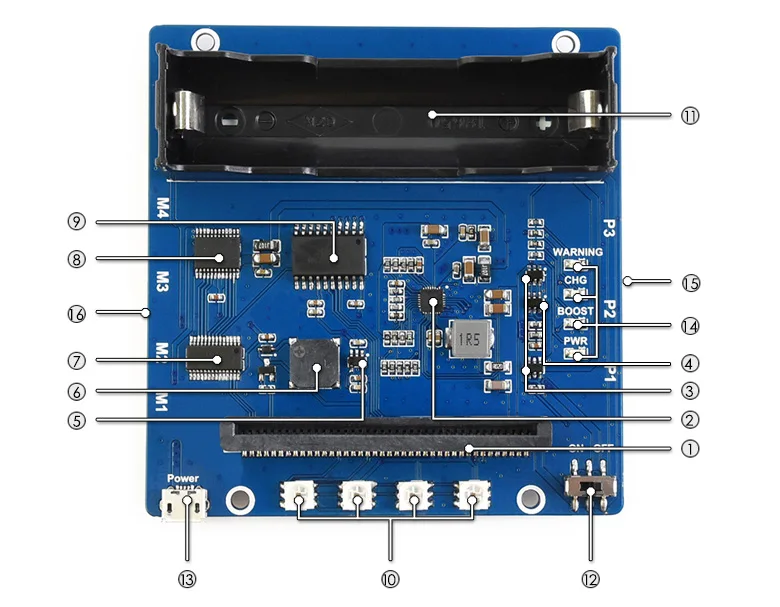

• Микро: бит разъем-Для подключения micro:bit
• MP2636-Управление питанием, для зарядки и увеличения разрядки аккумулятора
• 8205S-Двойной N-Ch MOSFET, для защиты цепи
• DW01-Защита литий-ионного аккумулятора от заряда/разрядки
• RT9193-33-3,3 V регулятор напряжения, обеспечивает питание адаптер объектива для камер micro: бит
• MLT-8530-Зуммер
• PCA9685-PWM контроллер, micro: бит IO расширения, I2C интерфейс
• TB6612FNG-Двухканальный мостовой двигатель
• TLC1543-10-битная объявление приобретения чип, позволяет подключать линии отслеживания аналоговый датчик для микро: бит
• APA102-Двухлинейный светодиодный RGB контроль
• 18650 Держатель батареи
• Мощность переключатель
• Микро USB интерфейс питания-Для зарядки литий-ионного аккумулятора
• Показателей
  Предупреждение: предупреждение об обратном заряде литий-ионного аккумулятора
  CHG: режим зарядки
  Загрузка: в режиме boost
  Кнопка включения: мощность
• Разъемы модуля (нижняя сторона)-Для подключения сервопривода, ультразвукового модуля, модуля отслеживания линии
• Разъемы двигателя (нижняя сторона)

Развития ресурсы

Вики:Www.wav eshare.com/wiki/KitiBot_for_micro:bit

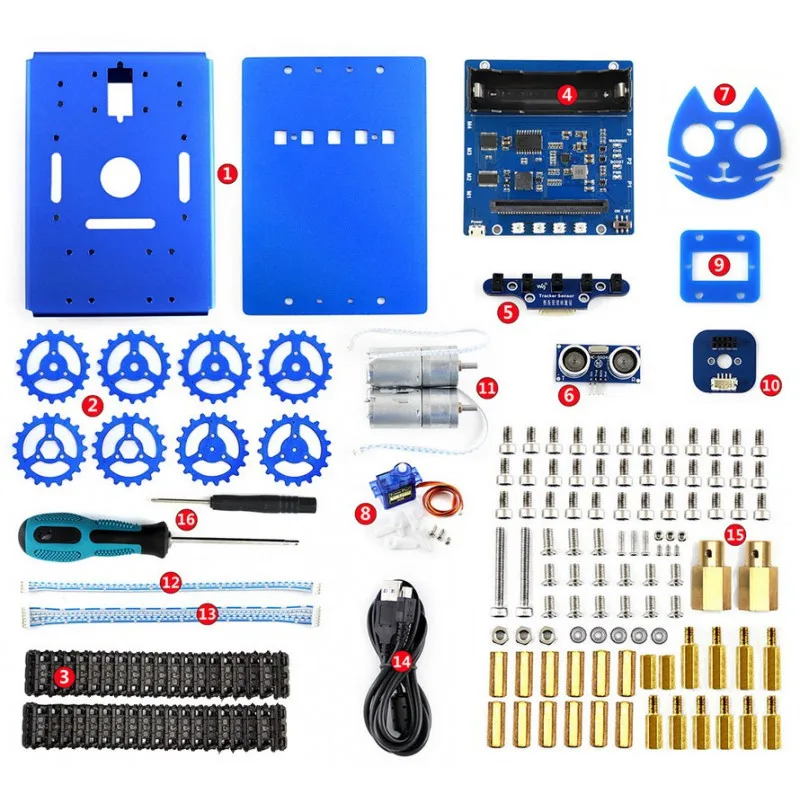

Посылка содержание

Вес:0,428 кг

Примечание: Этот продукт требует одного аккумулятора 18650 для работы, которые не включены и должны быть приобретены отдельно.

1) KitiBot для micro:bit Acc Pack

1. Металлическая коробка x1
2. Редукторы 8 шт. x1
3. Гусеница 2 шт x1
4. KitiBot для micro: Плата расширения бит x1
5. Датчик слежения линия x1
6. Ультразвуковой датчик x1
7. KitiBot акриловые головкой x1
8. Сервопривод x1
9. Сервопривод монтажная плата x1
10. Ультразвуковой адаптер x1
11. 370 кодирования двигателей 2 шт. x1
12. PH2.0 20 см 4Pin с одной стороны контактный кабель x1
13. PH2.0 20 см 7Pin с одной стороны контактный кабель x1
14. Разъем USB типа A для кабеля micro B x1
15. KitiBot для micro: бит T винты x1
16. Отвёртки 2 шт. x1



2)Дополнительные детали в комплекте

1. BBC micro:bit x1
