2018 Новый латунный СВЕТОДИОДНЫЙ клапан управления таймером DN15 DN20 DN25

2018 Новый латунный СВЕТОДИОДНЫЙ клапан управления таймером DN15 DN20 DN25

Продукт для подробной информации:

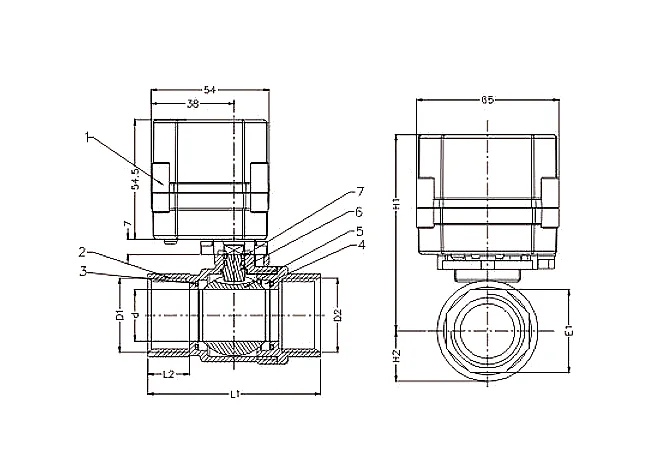

Соберите схема

Продукт для подробной информации:

1 Параметр определяет
Рабочее напряжение:100~400VDC (85~264VAC)

Время открытия клапана: 0 H : 0M :0S -- 23 H 59 M 59 S

Время закрытия клапана: 0 H : 0M :0S -- 23 H 59 M 59 S

До 9 комплектов времени (9 раз открытия соответствуют 9 раз выключения)

2 таймера Спецификация

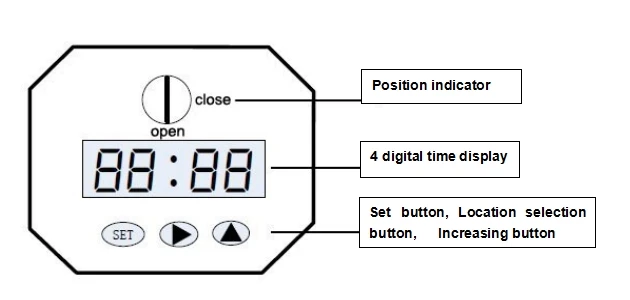

3 Управление инструкция

Параметры привода имеют две структуры меню ниже:

Код функции (меню кулака),

Параметры настройки функционального кода (дополнительное меню)

                            Параметр функция управления Таблица


Рис. 1,1 Настройка реального времени   Рис. 1,2 определение количества временных групп

  Рис. 2,1 настройка времени открытия   Рис. 2,2 настройка времени выключения

На рисунке 1 на рисунке 2

1. Пресс и удерживайтеВ течение 4 секунд, чтобы войти в меню первого уровня. Когда экран отображает текст на рисунке 1,1 (CL O), он будет вводить статус в режиме реального времени.

ПрессНа экране отображается рис. 1,2 (пара) с указанием количества настраиваемых групп времени переключения, а затем нажмите На следующем экране отображается рис. 2,1 (до 1), указав, что время установки включено, где «1» изменится между 1-9 в соответствии с заданным количеством групп, И затем нажмитеНа экране отображается рисунок 22 (TF 1), показывающий, что Настройка введена. Время выключения, где «1» будет варьироваться от 1 до 9 в зависимости от количества наборов групп.

                   Изображение 3Изображение 4

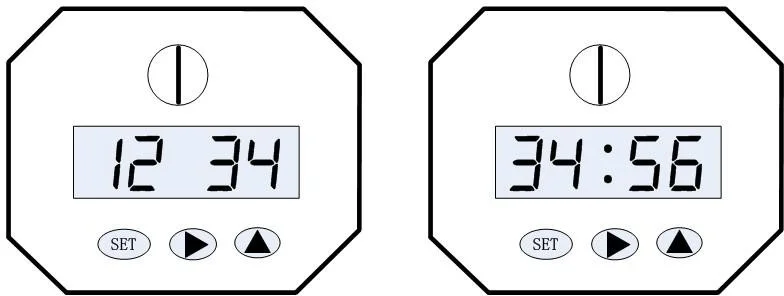

2. При входе в состояние настройки нажмитеКлюч для указания заданного времени удержания клапана (время удержания клапана устанавливается в состоянии открытия клапана, время закрытия клапана устанавливается в состоянии удержания запорного клапана, И время удержания клапана от запуска клапана) Когда время начинается, используйтеКлюч для выбора мигающей цифры и использованияКлюч для изменения значения. Когда точка часов «:» мигает, это означает, что данные «час: минуты» задаются. Пресс вКлюч для изменения мигающего бита. Когда часовая точка «:» включена, это означает, что данные «minute: second» установлены. После завершения настройки нажмитеЧтобы вернуться в меню первого уровня, а затем нажмитеЧтобы войти в меню следующего уровня для настройки параметров.


                               Изображение 5Image6


Изображение 7                                        Изображение8
