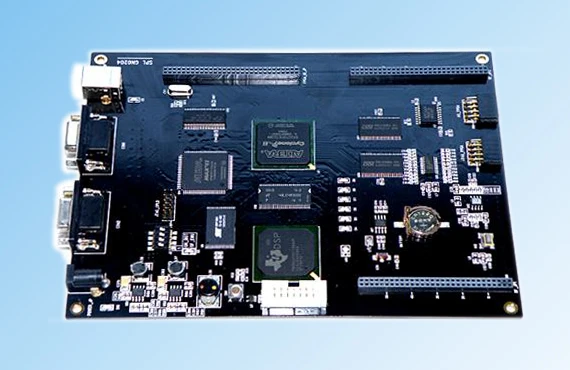

Для высокопроизводительной платы разработки обработки сигналов связи |

Для высокопроизводительной платы разработки обработки сигналов связи |

Основные виды применения:

Разработка и проектирование спутниковой навигационной связи-предоставление соответствующей радиочастотной платы (подключаемый тип).

Проверка схемы системы связи спреда спектра-Добавьте радиочастотную доску к панели развития.

Устройство сбора данных спутниковой навигации-использование высокоскоростной передачи данных USB2.0 на ПК

Он может использоваться в качестве мощной универсальной контрольной платы для разработки сигналов для удовлетворения подавляющего большинства возможностей обработки сигналов и связи.

Разработка и разработка программного обеспечения радио модуляции/Демодуляции системы

Распределение ресурсов:

Принять высокоскоростной процессор с плавающей точкой TMS320C6713B компании TI, основная частота 300 МГц, достигает 2400MIPS, имеет сильную универсальную способность обработки сигнала;

Чип ALTERA CycloneII EP2C70F672C8 имеет множество ресурсов ворот, которые могут удовлетворить подавляющее большинство возможностей аппаратного программирования и контроля обработки сигналов.

Чип ALTERA MAXII EPM570T144 используется для онлайн-обновления кода DSP И FPGA на плате.

1x64 Мб 16 бит флэш-памяти, которая используется для хранения DSP Бег код и большим количеством пользователя энергонезависимой данных.

1x32 бит шины SDRAM 128 Мб, Расширьте ресурсы внешней памяти DSP;

1x64/128/256kb EEPROM, который используется для хранения нелетучих данных пользователя.

2x2/4/8 Мб 16 бит SRAM, FPGA Внешняя память ресурсами, используется для система сбора и обработки данных пинг-понг для хранения;

1 модули часов в режиме реального времени (RTC), которые экономят информацию в реальном времени и не теряют питание.

6 индикаторов пользователя;

1. У пользователей есть многофункциональные инструкции по цветному освещению.

1 Кнопка сброса системы;

1 переключатель конфигурации;

Тип интерфейса:

1 FPGA как интерфейсы;

1 интерфейс FPGA JTAG;

1 интерфейс CPLD JTAG;

1 интерфейс DSP JTAG;

2 последовательных порта RS232;

1 Интерфейс USB2.0, чип интерфейса Cypress CY7C68013 и поддерживает высокоскоростную передачу 480Mbits.

2 60pin FPGA IO расширительные интерфейсы, каждый с 48/52 IO портами, чтобы облегчить пользователям Расширение интерфейсов.

1 60pin интерфейс расширения питания и часов для облегчения расширения пользователя на борту.

Примечание: Интерфейс USB2.0 является относительно независимым. Если пользователю не нужен этот интерфейс, он может быть простаивает без программирования.

Прилагаемый список конфигурации:

1) Поддержка разработки DVD CD 3 (только для обучения).

QuartusII 7,2 установка CD-ROM;

CCS3.1 установка CD-ROM;

EZ-USB инструментарий для развития USB2.0;

Визуальный Stdio6.0 + Win2kddk/Winxpddk + DriverStudio2.7 используется для разработки драйвера USB и программы интерфейса ПК.

TMS320C6713B тестовый код, включая флэш-код горения и записи, конфигурацию SDRAM и чтение и запись кода, доступ к FPGA чтение и запись тестовый код, внутренняя Инициализация PLL и код конфигурации, EDMA тестовый код, тест-код внешнего прерывания, конфигурация внутреннего таймера и тестовый код и примеры вспышки.

Тестовый код FPGA, включая тестовый код, совместимый с TMS320C6713B, например, генерация прерывания, внешний источник данных EDMA, определение интерфейса flash чехол и т. д., включая буферный код последовательного порта 2048 байт, доступ к интерфейсу USB и так далее.

Тестовый код USB, включая компьютерное считывание и запись данных, код программы, поддерживающий драйвер USB, код прошивки для оптовой передачи USB и так далее.

2) 5V/5A силовой модуль один

3) Серия RS232

4) интерфейс USB2.0
