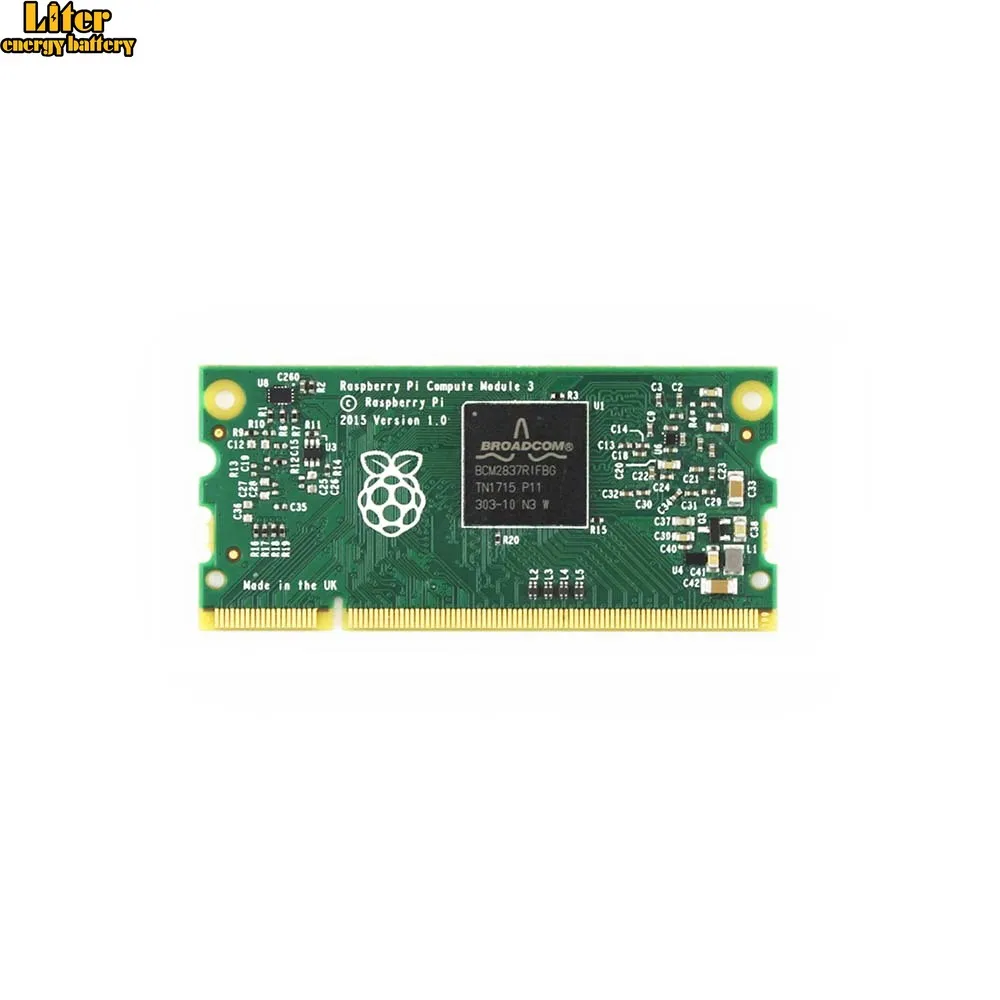

Raspberry Pi Compute Module 3 Lite BCM2837 64 разрядный четырехъядерный процессор 1 2 ГГц ARM Cortex A53 не
2 823,69 руб.
Raspberry Pi zero Game pi ЖК дисплей 1 54 дюйма с функцией зуммера для зарядки наушников также
1 472,42 руб.

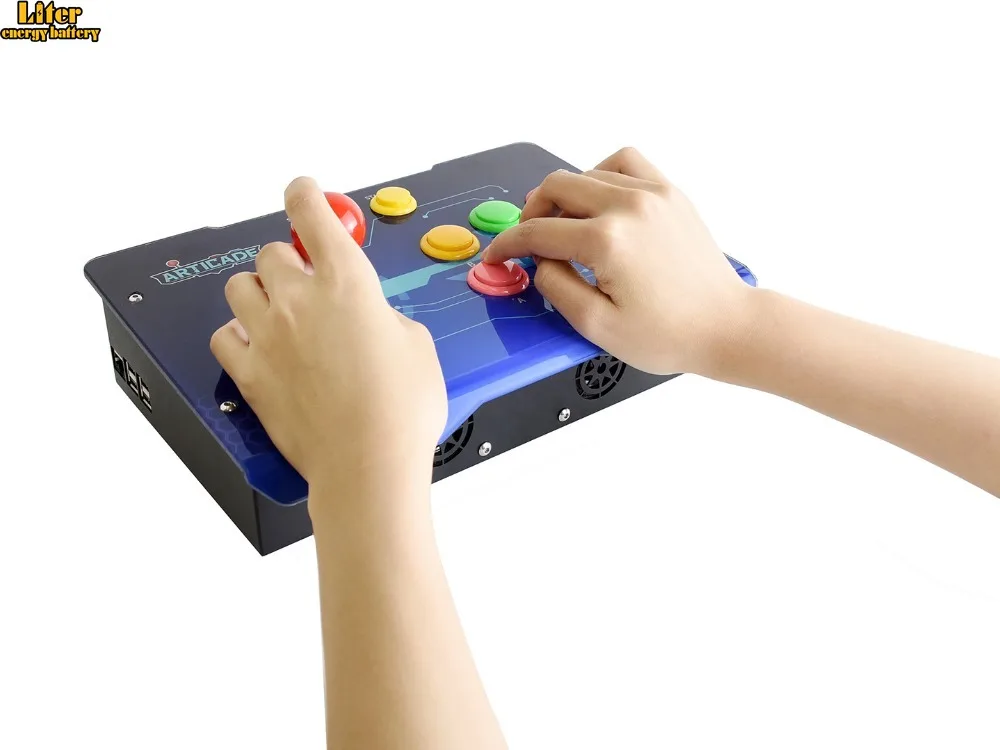

Arcade C 1P аркадная консоль Raspberry Pi 3B + контроллер поддерживает разрешение RetroPie KODI
8 472,55 руб.
TYPE C USB HDMI AV наушники + 30P кабель LVDS динамик светодиодный панель контроллера
3 172,47 руб.

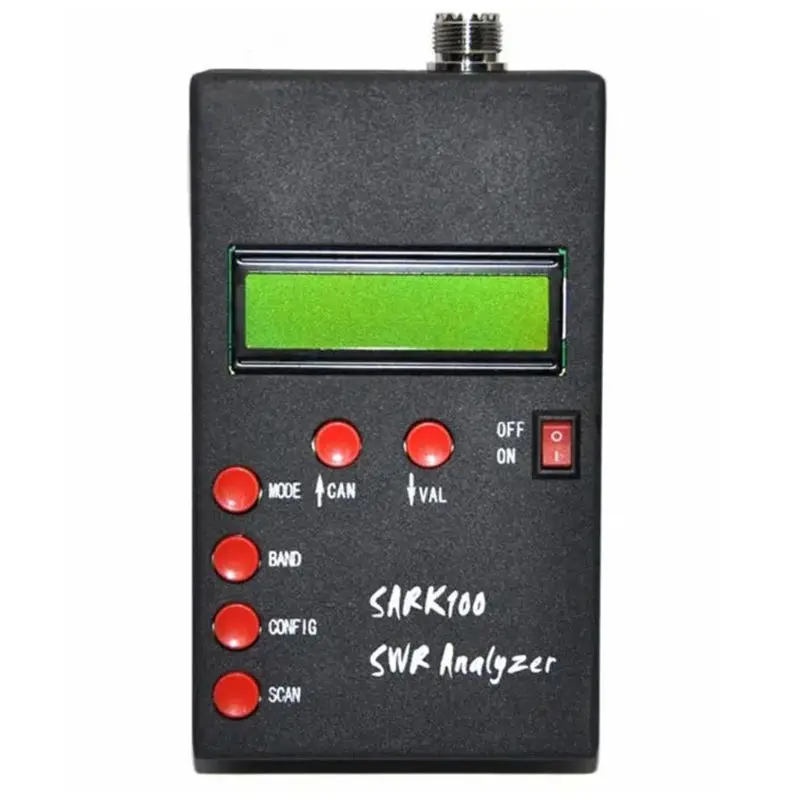

1 60 МГц HF ANT SWR антенна анализатор измеритель стоячая волна тестер для измерения
5 725,31 руб.

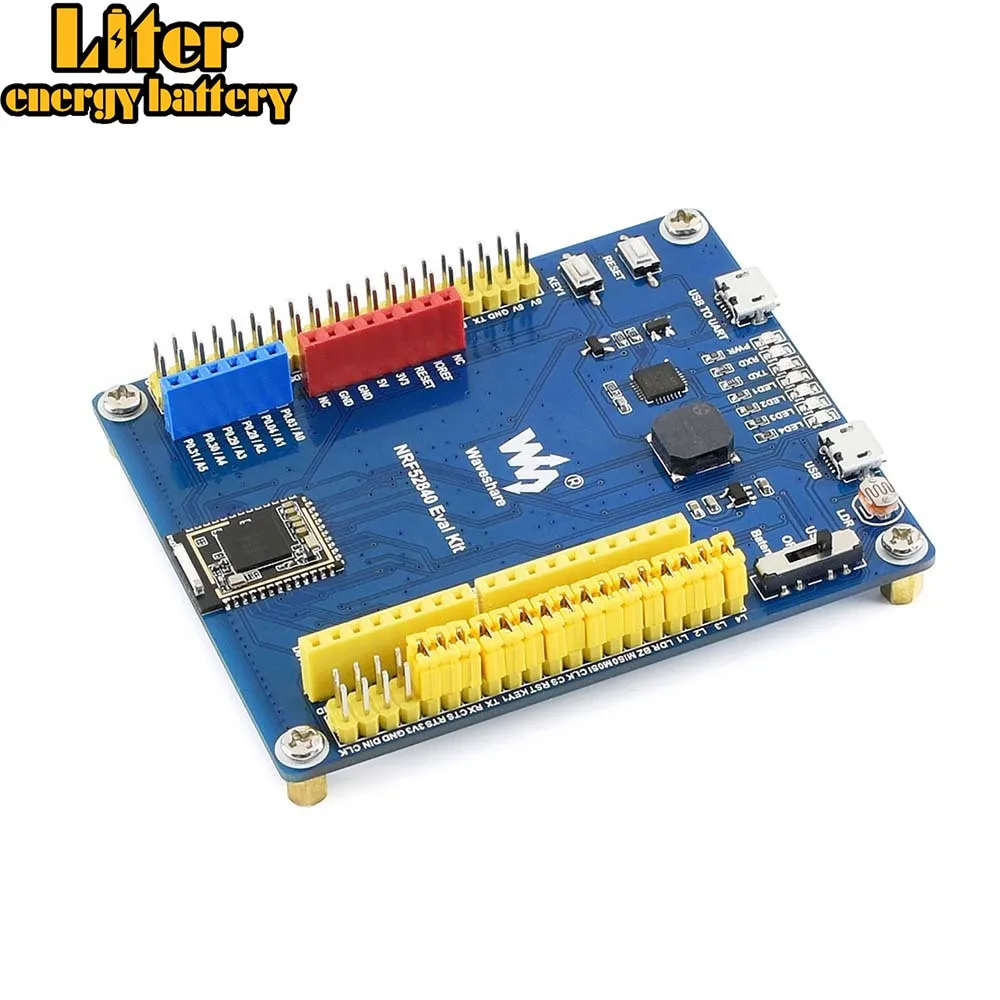

NRF52840 Bluetooth 5 0 оценочный комплект особенности Arduino Raspberry Pi подключение и несколько
2 174,75 руб.

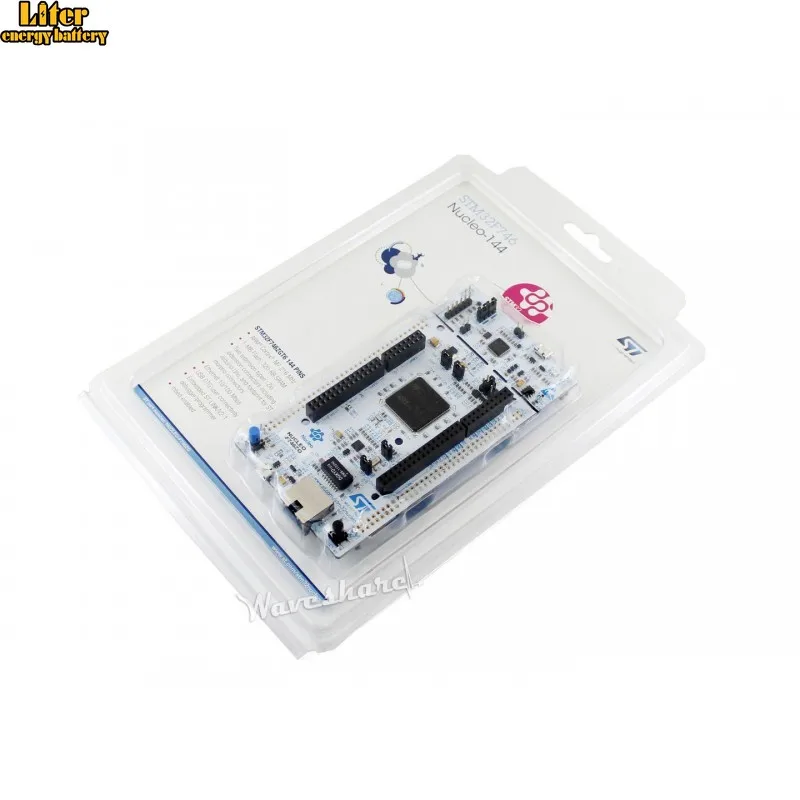

ST оригинальный телефон MB 1137 STM32 умный Набор для разработки с STM32F746ZG MCU Zio и
3 300,00 руб.
Waveshare Development Kit Store
Магазина Waveshare Development Kit Store работает с 23.11.2012. его рейтинг составлет 97.03 баллов из 100. В избранное добавили 4826 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1719 наименований товаров, успешно доставлено 4803 заказов. 874 покупателей оставили отзывы о продавце.
Характеристики
Универсальный щит для водителя электронной бумаги нуклео/ардино поддерживает
История изменения цены
*Текущая стоимость 948,97 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-20-2026 | 1128.87 руб. | 1184.51 руб. | 1156 руб. |
| Feb-20-2026 | 1119.17 руб. | 1175.54 руб. | 1147 руб. |
| Jan-20-2026 | 939.83 руб. | 986.15 руб. | 962.5 руб. |
| Dec-20-2025 | 1100.37 руб. | 1155.62 руб. | 1127.5 руб. |
| Nov-20-2025 | 957.94 руб. | 1005.28 руб. | 981 руб. |
| Oct-20-2025 | 1081.85 руб. | 1135.11 руб. | 1108 руб. |
| Sep-20-2025 | 1071.36 руб. | 1125.43 руб. | 1098 руб. |
| Aug-20-2025 | 1062.28 руб. | 1115.32 руб. | 1088.5 руб. |
| Jul-20-2025 | 1052.64 руб. | 1105.69 руб. | 1078.5 руб. |
Описание товара

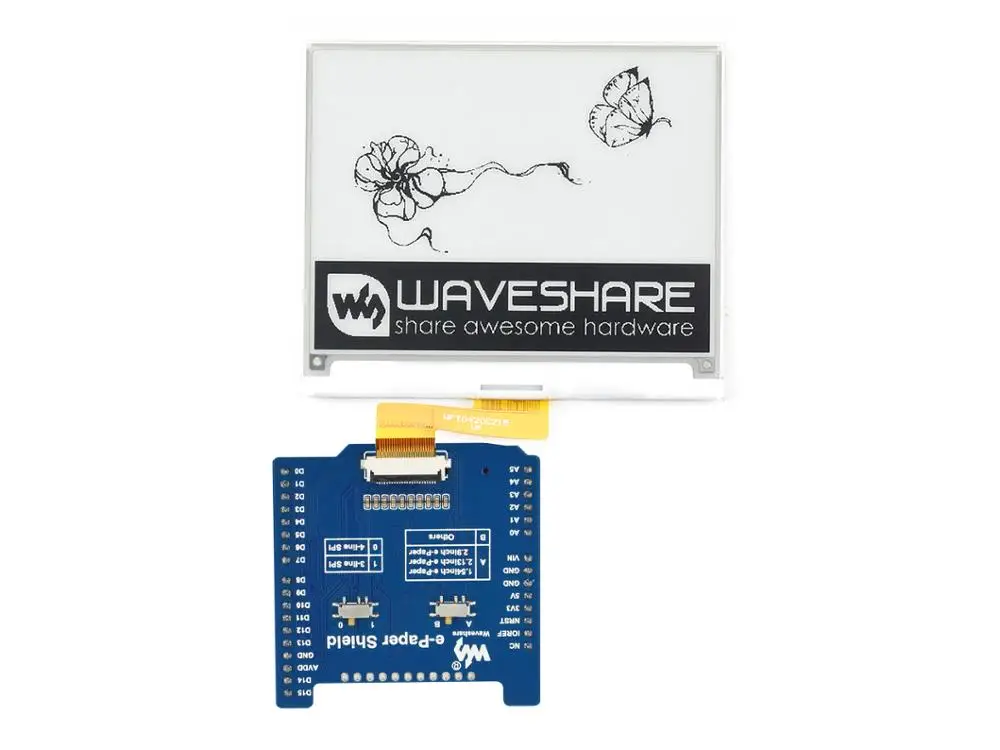

Универсальный защитный драйвер электронной бумаги для Arduino/NUCLEO, поддерживает различные Waveshare SPI E-Paper Raw Panels
Обзор
Это универсальная плата драйвера для подключения Arduino/NUCLEO и e-Paper raw панелей, может использоваться для управления различными SPI интерфейсами электронной бумаги из Waveshare.
Особенности
- Стандартное подключение Arduino, совместимо с хост-платами, такими как UNO, Leonardo, NUCLEO, XNUCLEO
- Бортовое напряжение переводчик, совместимый с 3,3 V/5V MCU
- Встроенная внешняя RAM, больше свободного места
- Слот Micro SD, изображения могут храниться на tf-карте для отображения
- Резервный интерфейс управления, для подключения с другими контрольными платами/li>
- Поставляется с ресурсами разработки и руководством (примеры для Arduino/STM32)
Технические характеристики
- Рабочее напряжение: 3,3 V/5V
- Интерфейс: 3-провод SPI, 4-провод SPI (по умолчанию)
- Размер оперативной памяти: 1 м-бит/128 к-байт
- Размер контура: 53,34 мм × 53,34 мм
Интерфейс
| Штырь | ARDUINO/NUCLEO PIN | Описание |
|---|---|---|
| VCC | 5 В | Мощность |
| GND | GND | Наземный |
| SCK | SCK | Вход часов SPI |
| MOSI | MOSI | Ввод данных SPI |
| MISO | MISO | Выход данных SPI |
| EPD_CS | D10 | Выбор чипа для электронной бумаги |
| EPD_DC | D9 | E-Paper data/command |
| EPD_RST | D8 | Сброс электронной бумаги |
| EPD_BUSY | D7 | Электронная бумага занята |
| SD_CS | D6 | Выбор чипа sd-карты |
| SPIRAM_CS | D5 | Выбор чипа SPI RAM |
Размеры
Ресурсы для развития
Вики:Www.wav eshare.com/wiki/e-Paper_Shield
Поддерживаемая электронная бумага
| Номер детали | Цвета | Серые весы | Разрешение | Размер дисплея (мм) | Размер контура (мм) | Время полного обновления * (S) | Частичное обновление | Интерфейс |
|---|---|---|---|---|---|---|---|---|
| 1,54 дюймовая электронная бумага | Черный, белый | 2. | 200x200 | 27,60 × 27,60 | 31,8 × 37,3 | 2. | И radic; | SPI |
| 1,54 дюймовая электронная бумага (B) | Красный, черный, белый | 2. | 200x200 | 27,60 × 27,60 | 31,8 × 37,3 | 8 | × | SPI |
| 1,54 дюймовая электронная бумага (C) | Желтый, черный, белый | 2. | 152x152 | 27,51 × 27,51 | 31,8 × 37,3 | 27 | × | SPI |
| 2,13 дюймовая электронная бумага | Черный, белый | 2. | 250x122 | 48,55 × 23,71 | 59,2 × 29,2 | 2. | И radic; | SPI |
| 2,13 дюймовая электронная бумага (B) | Красный, черный, белый | 2. | 212x104 | 48,55 × 23,71 | 59,2 × 29,2 | 15 | × | SPI |
| 2,13 дюймовая электронная бумага (C) | Желтый, черный, белый | 2. | 212x104 | 48,55 × 23,71 | 59,2 × 29,2 | 15 | × | SPI |
| 2,13 дюймовая электронная бумага (D) | Черный, белый | 2. | 212x104 | 48,55 × 23,71 | 59,2 × 29,2 | 2. | И radic; | SPI |
| 2,7 дюймовая электронная бумага | Черный, белый | 4. | 264x176 | 57,29 × 38,19 | 70,4 × 45,8 | 6 | × | SPI |
| 2,7 дюймовая электронная бумага (B) | Красный, черный, белый | 2. | 264x176 | 57,29 × 38,19 | 70,4 × 45,8 | 15 | × | SPI |
| 2,9 дюймовый e-Бумага | Черный, белый | 2. | 296x128 | 66,89 × 29,05 | 79,0 × 36,7 | 2. | И radic; | SPI |
| 2,9 дюймовый e-Бумага (B) | Красный, черный, белый | 2. | 296x128 | 66,89 × 29,05 | 79,0 × 36,7 | 15 | × | SPI |
| 2,9 дюймовый e-Бумага (C) | Желтый, черный, белый | 2. | 296x128 | 66,89 × 29,05 | 79,0 × 36,7 | 15 | × | SPI |
| 2,9 дюймовый e-Бумага (D) | Черный, белый | 2. | 296x128 | 66,90 × 29,06 | 79,0 × 36,7 | 3. | И radic; | SPI |
| 4,2 дюймовый e-Бумага | Черный, белый | 4. | 400x300 | 84,80 × 63,60 | 90,1 × 77,0 | 4. | × | SPI |
| 4,2 дюймовый e-Бумага (B) | Красный, черный, белый | 2. | 400x300 | 84,80 × 63,60 | 90,1 × 77,0 | 15 | × | SPI |
| 4,2 дюймовый e-Бумага (C) | Желтый, черный, белый | 2. | 400x300 | 84,80 × 63,60 | 90,1 × 77,0 | 15 | × | SPI |
| 5,83 дюймовая электронная бумага | Черный, белый | 2. | 600x448 | 118,80 × 88,26 | 125,4 × 99,5 | 3,5 | × | SPI |
| 5,83 дюймовая электронная бумага (B) | Красный, черный, белый | 2. | 600x448 | 118,80 × 88,26 | 125,4 × 99,5 | 14 | × | SPI |
| 5,83 дюймовая электронная бумага (C) | Желтый, черный, белый | 2. | 600x448 | 118,80 × 88,26 | 125,4 × 99,5 | 26 | × | SPI |
| 7,5 дюймовый e-Бумага | Черный, белый | 2. | 800 × 480 | 163,20 × 97,92 | 170,2 × 111,2 | 5 | × | SPI |
| 7,5 дюймовый e-Бумага (B) | Красный, черный, белый | 2. | 800 × 480 | 163,20 × 97,92 | 170,2 × 111,2 | 16 | × | SPI |
| 7,5 дюймов HD e-Бумага (B) | Красный, черный, белый | 2. | 880 × 528 | 163,24 × 97,94 | 170,2 × 111,2 | 21 | × | SPI |
| 7,5 дюймовый e-Бумага (C) | Желтый, черный, белый | 2. | 640x384 | 163,20 × 97,92 | 170,2 × 111,2 | 16 | × | SPI |
* Время полного обновления: Местное освежающее время без передачи сети, при освежении через сетевое соединение обычно занимает 1-5 минут, в зависимости от типа сети, качества подключения, размера изображения, И так далее.
Посылка
Вес:0,017 кг
Примечание: электронная бумага и Raspberry Pi не включены.
- E-Paper Shield x1
- Адаптер для электронной бумаги x1
- 24PIN FFC x1
