8 Мб ESP 32S WROOM 32 ESP32 Bluetooth и WIFI двухъядерный процессор с низким энергопотреблением MCU

---

Модуль Wi-Fi ESP-32S самостоятельно разработан компанией Anderson Technologies, Inc. основной процессор ESP32 обеспечивает полный набор 802,11 b/g/n/e/i беспроводных LAN (WLAN) и Bluetooth 4,2 решений с минимальным физическим размером. Чип предназначен для низкой мощности и мобильной бытовой электроники, износа и сетевого оборудования, интеграции WLAN на чипе и Bluetooth все функции, с низкой стоимостью, хорошие функции макета. ESP32 также обеспечивает открытую платформу, которая позволяет пользователям гибко настроить функциональность для различных сценариев приложений.

Схема функционального блока ESP32 ESP32-это Wi-Fi и bluetooth-система on-chip (SoC) с ведущей в отрасли производительностью RF, низкой мощностью и высокими интеграционными преимуществами. ESP32 интегрирует Полные функции передачи/приема RF, включая антенные переключатели, радиочастотные баллоны, усилители мощности, усилители с низким уровнем шума, фильтры, модули управления питанием и передовые схемы самокалибровки. Схема самокалибровки реализует динамическую автоматическую настройку для устранения дефектов внешней схемы. ESP32 с двумя 32-битными, LX6 CPU, clocked до 240 МГц, с использованием 7-уровневой трубопроводной архитектуры. ESP32 также интегрирует множество аналогового зондирования и цифрового интерфейса. Технология ESP32's ultra-low-power RF и запатентованная энергосберегающая технология продлевают срок службы батареи практичных приложений. ESP32 полностью соответствует стандартам Wi-Fi 802.11b/g/n/e/i и Bluetooth 4,2, интегрированным WiFi/Bluetooth/BLE RF и технологии низкой мощности, и поддерживает операционную систему RTOS в режиме реального времени. Интегрированный кэш настройки esp32 помогает повысить производительность системы и оптимизировать системную память. Гибкая архитектура разделов RAM/ROM позволяет пользователям настроить для удовлетворения конкретных требований и использования. ESP32 может использоваться как автономное приложение или как раб для хоста MCU. В качестве раба ESP32 обеспечивает Wi-Fi и Bluetooth через интерфейс SPI/SDIO или I2C/UART. 2,1 WiFi.1 WiFi • 802,11 b/g/n/e/i • 802,11 н (2,4 ГГц) со скоростью до 150 Мбит/с • 802,11 e: механизм QoS для реализации беспроводной мультимедийной технологии • WMM-PS, UAPSD • A-MPDU и A-MSDU методы агрегации кадров • Ответ блока • Фрагментация и реорганизация • Автоматический мониторинг/сканирование маяка • 802,11 i функции безопасности: предварительная аутентификация и TSN • Поддержка шифрования WPA/WPA2/WPA2-Enterprise/WPS • Режим Infrastructure BSS Station/режим SoftAP • Wi-Fi Direct (P2P), обнаружение P2P, режим P2P GO и управление питанием P2P • Совместимость и сертификация UMA • Разнообразие и выбор антенны 2,2 Bluetooth 2 Bluetooth • Полный Стандарт Bluetooth v4.2, включая традиционный Bluetooth (BR/EDR) и Bluetooth с низкой мощностью (BLE) • Поддерживает стандартный класс-1, класс-2 и класс-3 и устраняет необходимость в внешних усилителях мощности • Улучшенная точность управления питанием • Выходная мощность до + 10 дБм • Приемник NZIF имеет высокую чувствительность-98 дБм • Адаптивная частота (AFH) • Стандартный HCI на основе SDIO/SPI/UART интерфейса • Высокая скорость UART HCI со скоростью до 4 Мбит/с • Поддерживает контроллер BT 4,2 и стек протокола хоста • Протокол обнаружения службы (SDP) • Универсальное приложение доступа (зазор) • Протокол управления безопасностью (SMP) • Bluetooth с низкой мощностью • ATT/GATT • HID • Поддерживает все маломощные Bluetooth приложения на основе GATT • SPP-Like низкомощный протокол прозрачности данных Bluetooth • BLE маяк • A2DP/AVRCP/SPP, HSP/HFP, RFCOMM • Алгоритмы аудио кодека CVSD и SBC • Bluetooth piconet и Scatternet 2,3 ЦП и память • Двухъядерный процессор Xtensa® 32-разрядный LX6 с вычислительной мощностью до 600 DMIPS • 448 Кбайт ROM • 520 Кбайт SRAM • 16 Кбайт SRAM в RTC • QSPI может подключать до четырех вспышек/SRAMs, каждый с 16 мегабайт вспышки • Напряжение питания: от 2,2 В до 3,6 В 2,4 часы и таймер Встроенный осциллятор 8 МГц для самостоятельной калибровки • Встроенный RC осциллятор для самостоятельной калибровки • Поддерживает внешний кристалл 2-40 МГц • Поддерживает внешний кристалл 32 кГц для RTC, поддерживает самокалибровку • 2 группы таймеров, каждая из которых состоит из 2 64-битных таймеров общего назначения и 1 master system watchdog • Таймеры RTC с субсекундной точностью • Watchdog RTC 2,5 периферийных интерфейса • 12-битный SAR ADC с до 18 каналами • 2 8-битных преобразователя D/A • 10 сенсорных датчиков • Датчик температуры • 4 SPIs • 2 I2S • 2 I2C • 3 UARTs • 1 хост SD/eMMC/SDIO • 1 Slave SDIO/SPI • Интерфейс Ethernet MAC с выделенным DMA для поддержки IEEE 1588 • CAN 2,0 • IR (TX/RX) • ШИМ двигателя • Светодиодный ШИМ, до 16 каналов • Датчик Холла • Сверхнизкий усилитель мощности 2,6 механизм безопасности. 6 механизм безопасности • Поддерживает все функции безопасности IEEE 802,11, включая WFA, WPA/WPA2 и WAPI • Безопасный запуск • Шифрование вспышки • 1024 бит OTP, доступно для пользователя до 768 бит • Зашифрованный аппаратный ускоритель: -AES -HASH (SHA-2) Библиотека -RSA -ECC -Генератор случайных чисел (RNG) 2,7 применение • Универсальный датчик низкой мощности IoT • Универсальный низкомощный IoT рекордер • Потоковое видео камеры • ТВ-приставка OTT/приставка • Музыкальный проигрыватель -Сетевой музыкальный плеер -Аудио потоковое медиа-устройство • Игрушки Wi-Fi -Счетчик -Устройство против потери игрушек • Устройство распознавания речи Wi-Fi • Гарнитура • Умная розетка • Домашняя Автоматизация • Сетчатая сеть • Промышленное Беспроводное управление • Детский монитор • Носимые электронные продукты • Wi-Fi устройства с поддержкой местоположения • Идентификатор безопасности • Здравоохранение -Мониторинг движения и сигнализация против потери -Регистратор температуры ESP32 работает от низкомощного двухъядерного процессора Xtensa® LX6 с 32-разрядным процессором со следующими характеристиками: 4,1 CPU1 CPU • 7-ступенчатая трубопроводная архитектура, поддерживающая тактовые частоты до 240 МГц • 16-битный/24-битный набор инструкций улучшает плотность кода • Поддержка блоков с плавающей точкой (FPU) • Поддерживает инструкции DSP, такие как 32-битные усилители, 32-битные разделители и 40-битный мультипликатор накопления (MAC) • Поддерживает 32 вектора прерывания из приблизительно 70 источников прерывания Двухъядерный интерфейс процессора включает в себя: • Инструкция Xtensa RAM/ROM и интерфейс передачи данных • Интерфейс Xtensa local storage обеспечивает быстрый доступ к внешним регистрам • Прерывание с помощью внутренних и внешних источников прерывания • Интерфейс JTAG для отладки 4,2 встроенный чип для хранения Хранилище ESP32 на чипе включает в себя: • 448 Кбайт ПЗУ для запуска программы и вызова функции ядра • 520 KBytes on-chip SRAM для хранения данных и инструкций • 8 Кбайт SRAM в RTC, или Медленная память RTC, может быть доступна coprocessor в режиме глубокого сна • 8 Кбайт SRAM в RTC, быстрая память RTC, которая используется для хранения данных и доступа к первичному ЦПУ, когда RTC запускается в режиме глубокого сна • 1 кбит EFUSE, где 256 бит являются системными (MAC-адрес и чип-набор); остальные 768 бит защищены для пользовательских приложений, включая шифрование вспышки и идентификатор чипа 4,3 Внешняя вспышка и SRAM ESP32 поддерживает до четырех 16 мегабайт внешней вспышки QSPI и статическую память произвольного доступа (SRAM) с аппаратным шифрованием на основе AES для защиты программ и данных разработчика. ESP32 подключается к внешней вспышке QSPI и SRAM через кэш-память: • До 16 мегабайт внешних флэш-карт для пространства кода ЦП, поддерживает 8-битный, 16-битный и 32-битный доступ и исполняемый код. • До 8 мегабайт внешней вспышки и SRAM сопоставляются с пространством данных ЦП, поддержка 8-битного, 16-битного и 32-битного доступа. Flash поддерживает только операции чтения, SRAM поддерживает операции чтения и записи. Максимальная номинальная мощность 4,4

Рейтинг	Состояние	Значение	Блок
Температура хранения		От-40 до 125	℃
Максимальная температура сварки		260	℃
	IPC/JEDEC J-STD-020	+ 2.8to + 3,6	V

4,5 Рекомендуемая рабочая среда4,5Флуоресцентный

Рабочая среда	Название	Минимальное значение	Типичное значение	Макс.Значение	Блок
Рабочая температура		-40	20	125	℃
Напряжение питания	VDD	2,8	3,3	3,6	V

4,6 особенности цифрового порта

Порт	Типичное значение	Минимальное значение	Типичное значение	Макс.Значение	Блок
Низкий логический вход	VИл	0		0.3VDD	V
Входная логика high	VIH	0.7VDD		VDD	V
Низкая логика вывода	VOL	N		0.1VDD	V
Высокая логика вывода	VО,	0.8VDD		N	V



Оптовый магазин, Полная серия, Если вам нужна какая-либо часть no. Пожалуйста, свяжитесь с нами:



Если вам нужна какая-либо часть no.

Пожалуйста, свяжитесь с нами:

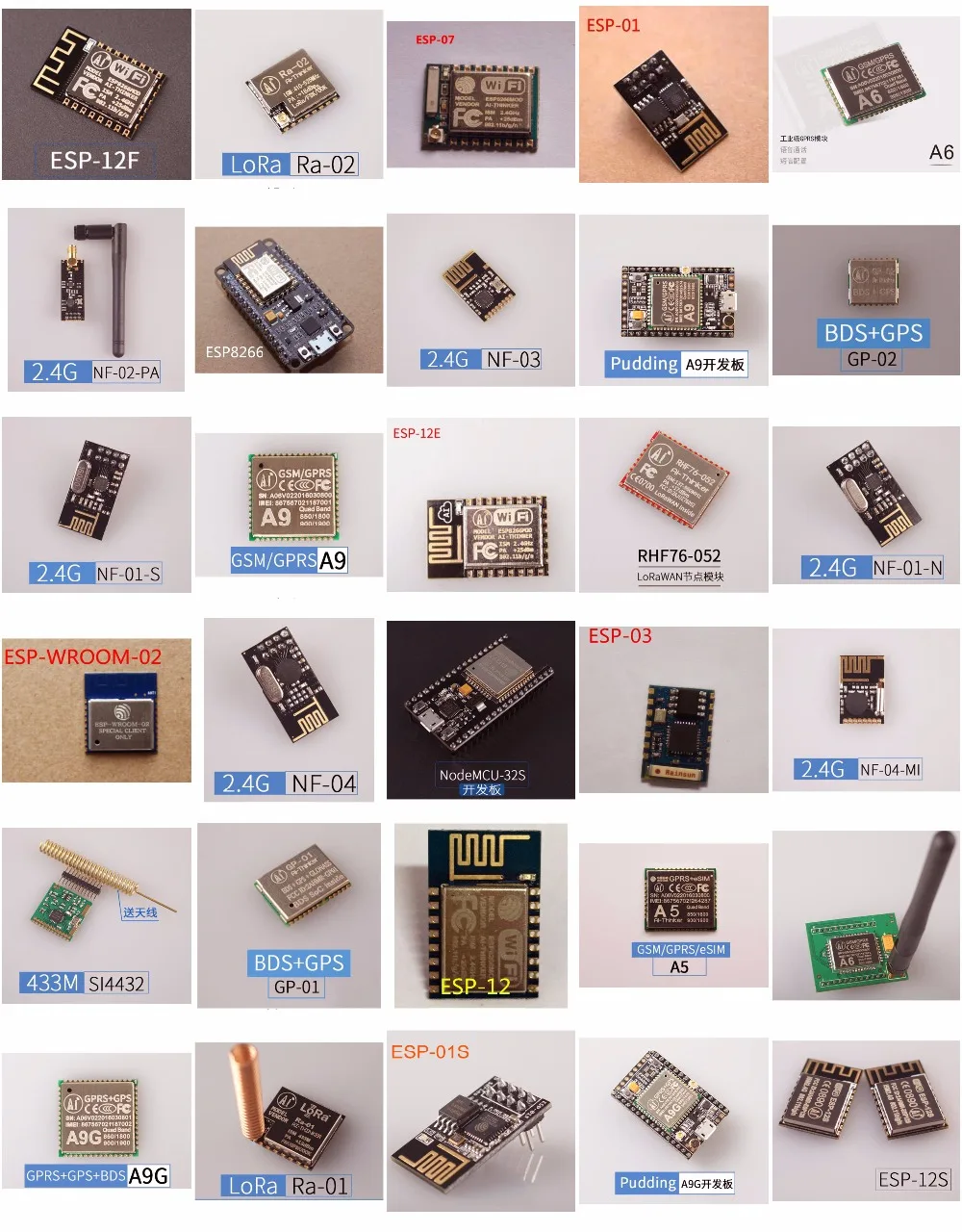

A5
