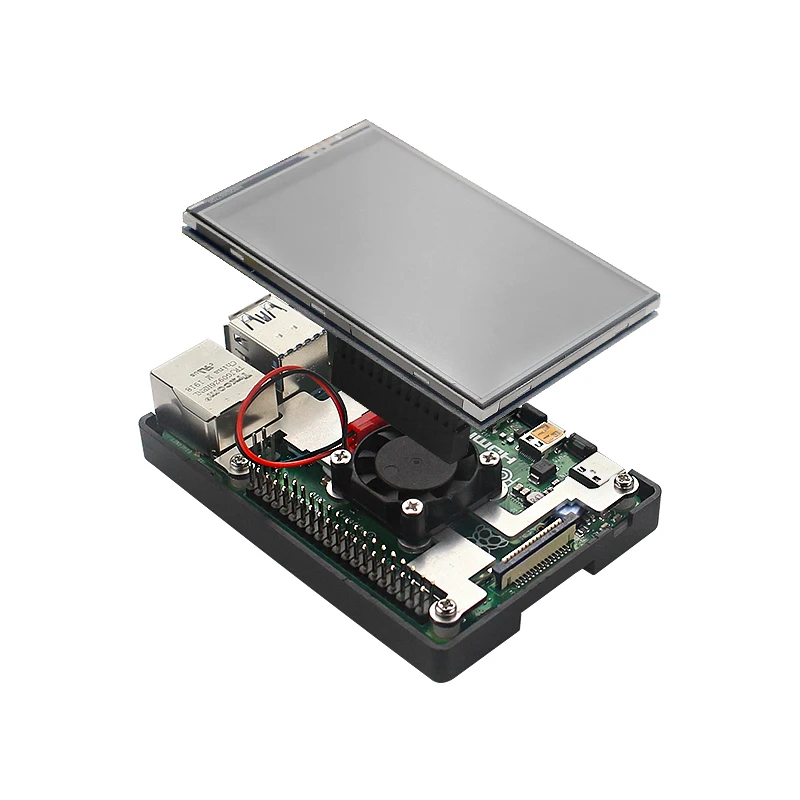

3,5-дюймовый Raspberry Pi сенсорный экран 480*320 ЖК-дисплей + сенсорная ручка + ABS Чехол-коробка для Raspberry Pi 3 Model B +/3B или Raspberry Pi 4B

Примечание: Эта ссылка не содержит Raspberry Pi board!

Введение:

Мы создаем чехол для установки 3,5-дюймового сенсорного экрана. При использовании экрана Снимите чехол. Крышка может установить Вентилятор охлаждения (вентилятор не входит в комплект), поэтому, если вы не используете экран, вы можете использовать его с охлаждающим вентилятором. Мы также проектируем держатель с охлаждающим вентилятором, который позволяет использовать экран с охлаждающим вентилятором одновременно. Вы можете выбрать подходящий вам вариант.

Сенсорный экран подключается к Raspberry Pi только с помощью GPIO pin, пожалуйста, не используйте интерфейс HDMI при использовании сенсорного экрана.

О чехол:

1. Двойное использование:

1). Этот чехол поддерживает установку 3,5-дюймового сенсорного экрана и должен таким образом снимать крышку и вентилятор. (ВыНе могуУстановите экран 3,5 дюйма и вентилятор одновременно)

2). Если вы не используете сенсорный экран 3,5 дюйма, это обычный чехол с охлаждающим вентилятором.

2. Полный доступ для Raspberry Pi:

Мы оставляем все отверстия для sd-карт, HDMI , AV , Ethernet , USB , POE, камеры, MIPI DSI портов.

3. Поддержка вентилятора охлаждения:

Вы можете установить охлаждающий вентилятор на крышку платы, что обеспечивает наилучшее рассеивание тепла и увеличивает срок службы Raspberry Pi. ( ВыНе могуУстановите экран 3,5 дюйма и вентилятор одновременно )

4. Отверстие в нижней части:

Мы делаем 2 отверстия в нижней части, так что вы можете установить чехол на стене или что-то еще. Эта конструкция очень удобна при использовании сенсорного экрана 3,5 дюйма.

5. Чехол имеет черный/прозрачный цвет.

6. О прокладке-Используйте для поддержки экрана

1). Установите Raspberry Pi на базовую плату

2). Пожалуйста, приклейте накладку на заднюю часть сенсорного экрана 3,5 дюйма (как показано на рисунке), затем вставьте сенсорный экран 3,5 дюйма на Raspberry Pi с помощью GPIO pin правильно (Не ставьте в негодность)

3). Установите крышку платы

Около 3,5-дюймовый сенсорный экран:

Вам нужно настроить драйвер для использования этого сенсорного экрана, поддержка Raspbian/Ubuntu/Kali-linux системы.(Ubuntu просто поддерживает RPI 3B/3B +, не поддерживает RPI 4B)

Пожалуйста, используйте нашу рекомендуемую систему для сенсорного экрана. Если вы используете другие системы, они могут не иметь функции касания или не работать. Вы должны настроить его самостоятельно. Поскольку Raspberry Pi может использоваться во многих системах, мы не можем сделать каждую систему совместимой с нашим сенсорным экраном.

Вот ссылка для загрузки изображения системы, которая уже настроила драйвер (в конце ссылки):

Http://www.lcdwiki.com/3.5inch_RPi_Display

Мы также предоставляем Метод настройки для системы Raspbian:

Как использовать:

См. Это видео://youtu.be/5DAn_5-1Jg4 или//v.youku.com/v_show/id_XNDg4MjI1MDAwNA==.html

Вы можете скачать систему imgae, которая хорошо настроена в нижней части этой Ссылки: http://www.lcdwiki.com/3.5inch_RPi_Display

Примечание:

Пожалуйста, подключите экран к контактам GPIO Raspberry Pi правильно (как на картинке). Если вы потеряете его, экран навсегда потеряет сенсорную функцию. Перед включением убедитесь, что правильный штырь экрана выровнен.

Упаковочный лист:

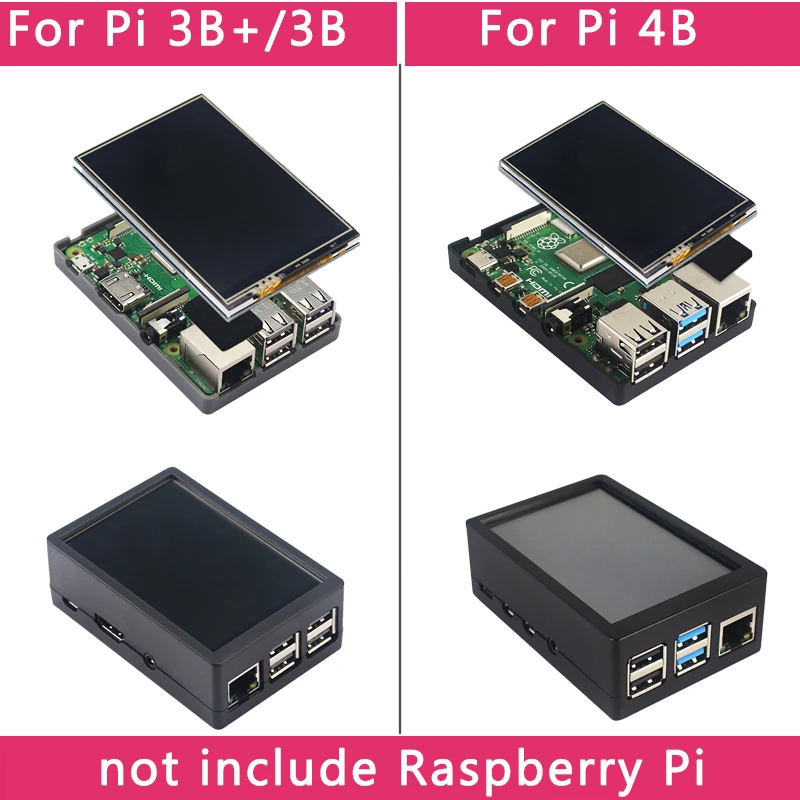

Вариант 1 и Вариант 2:

Сенсорный экран 3,5 дюйма (1 шт.)Raspberry Pi в комплект не входит )

1 х сенсорная ручка

1 x ABS CasE для Raspberry Pi 3

(Как показано на следующем рисунке)

Вариант 3:

Сенсорный экран 3,5 дюйма (1 шт.)Raspberry Pi в комплект не входит )

1 х сенсорная ручка

1 x ABS CasE для Raspberry Pi 4

(Как показано на следующем рисунке)

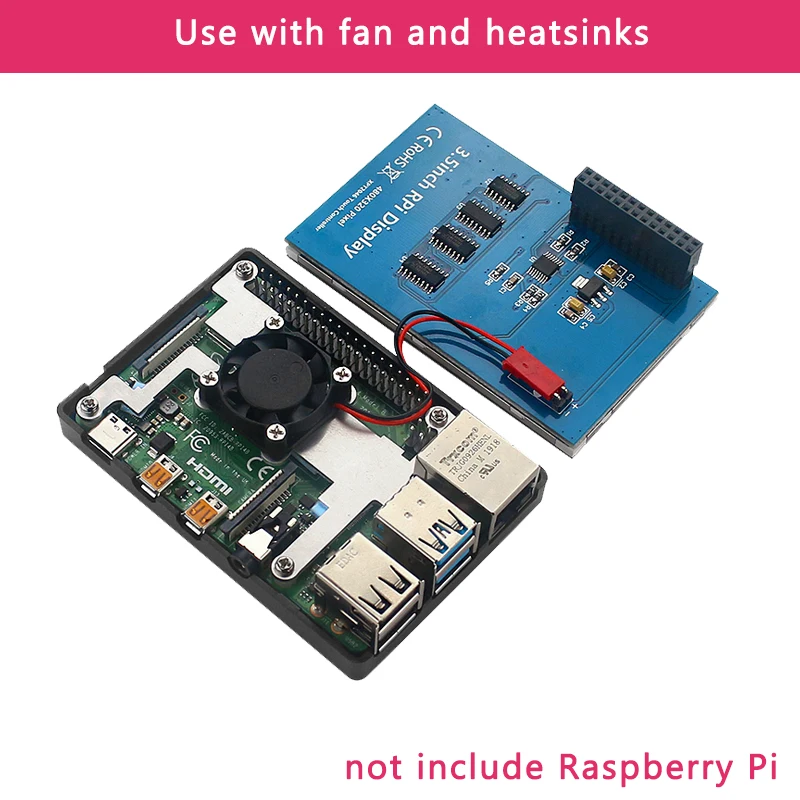

Вариант 4:

Сенсорный экран 3,5 дюйма (1 шт.)Raspberry Pi в комплект не входит )

1 х сенсорная ручка

1 x ABS CasE для Raspberry Pi 3

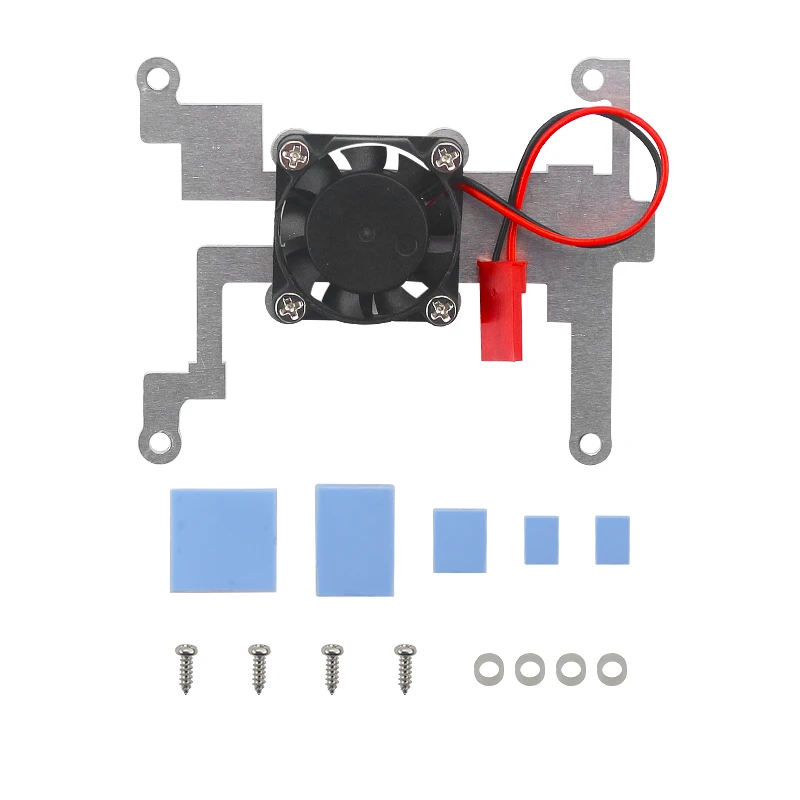

1 х металлический держатель с охлаждающим вентилятором

1 комплект радиаторов

(Как показано на следующем рисунке)

Вариант 5:

Сенсорный экран 3,5 дюйма (1 шт.)Raspberry Pi в комплект не входит )

1 х сенсорная ручка

1 x ABS CasE для Raspberry Pi 4

1 х металлический держатель с охлаждающим вентилятором

1 комплект радиаторов

(Как показано на следующем рисунке)

Калибровка Сенсорного Экрана

Этот ЖК-дисплей может быть откалиброван с помощью программы xinput_calibrator

1. Установите его с помощью команд:

ЖК-дисплей cd/

Sudo dpkg -i -B xinput-calibrator_0.7.5-1_armhf.deb

2. Нажмите кнопку «мужчины» на панели задач, выберите «предпочтения»-> откалибруйте сенсорный экран.

3. Завершите сенсорную калибровку после подсказок. Возможно, требуется перезагрузка, чтобы сделать калибровку активной.

4. Вы можете создать файл 99-calibration.conf для сохранения сенсорных параметров (не требуется, если файл существует).

/Ect/X11/xorg.conf.d/99-калибровка. conf

5. Сохранение сенсорных параметров (может отличаться в зависимости от ЖК-дисплея) до 99-калибровки. Conf
