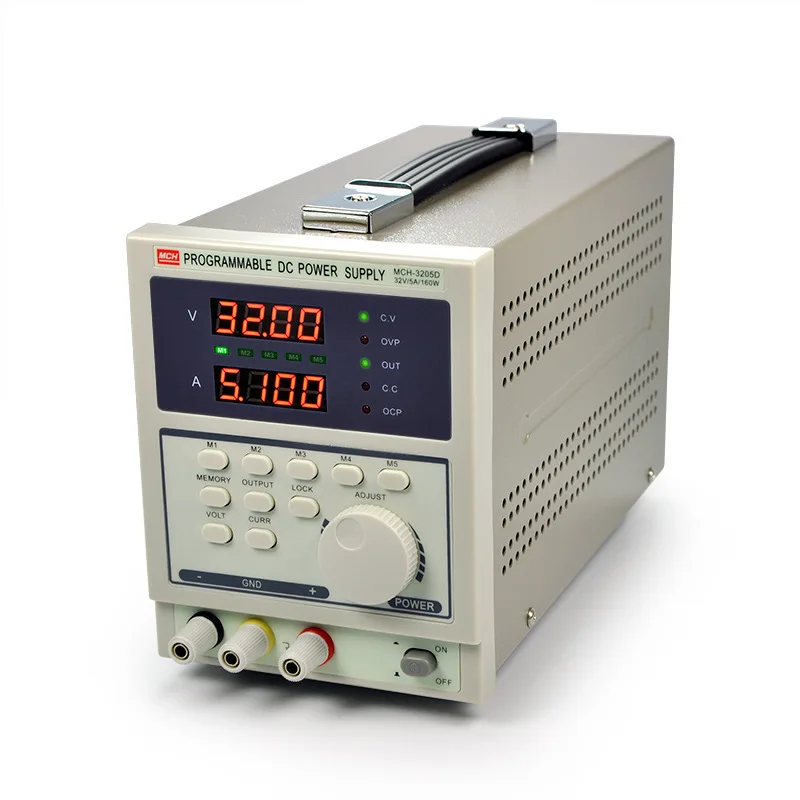

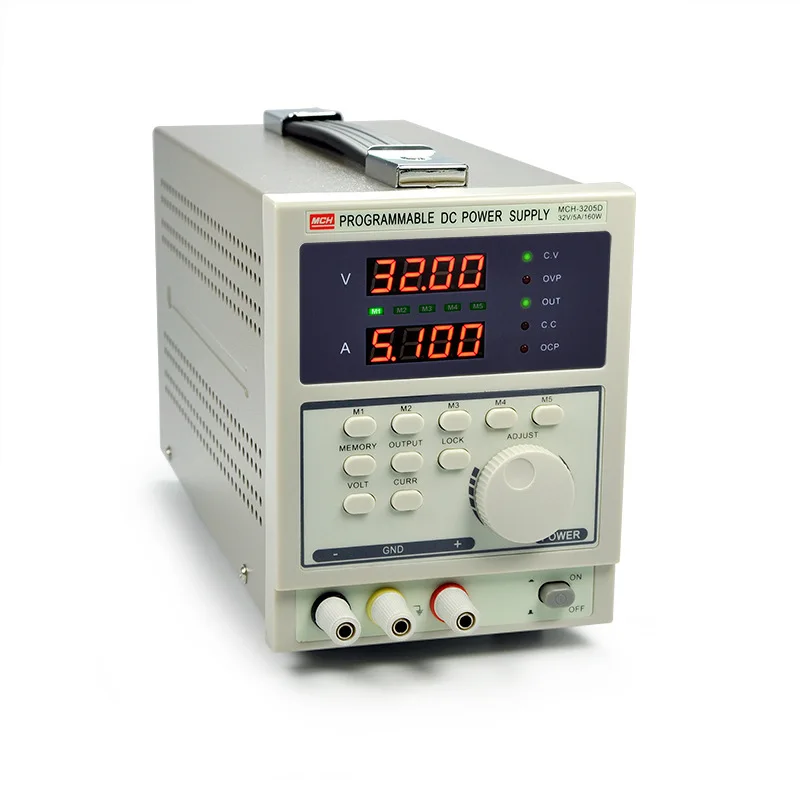

Программируемый прямой регулятор MCH3205D с четырьмя дисплеями стабильный поток

Программируемый прямой регулятор MCH3205D с четырьмя дисплеями стабильный поток

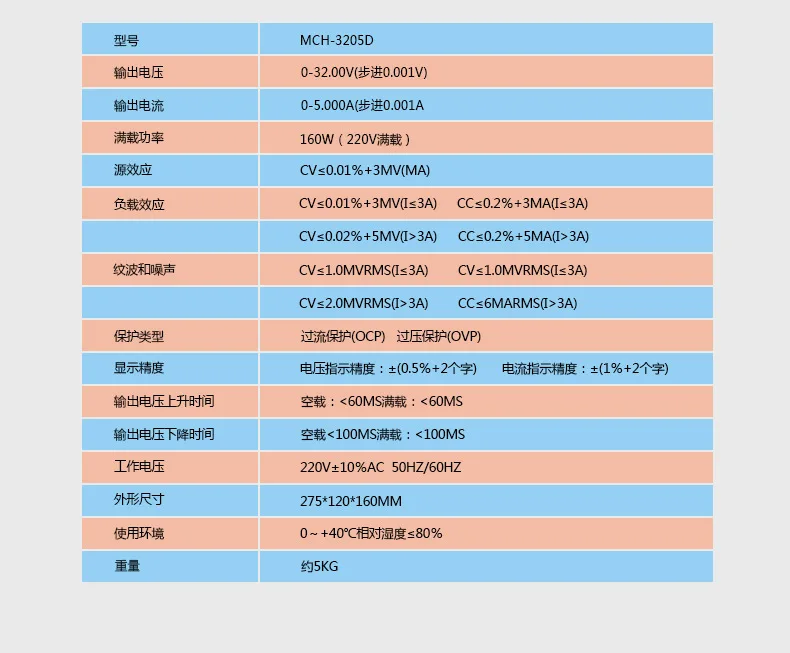

Технический параметр

Исходный эффект: CV≤ 0.01% + 3мВ (мА)

: Cv & le; 0.01% + 3мВ (& le; 3a) cc & le; 0.2% + 3ма (& le; 3a)

Cv & le; 0.02% + 5мв (i3a) cc & le; 0.2% + 5ма (i3a)

: Cv & le; 1,0 mvrms (& le; 3a) cc & le; 3marms (& le; 3a)

CV≤ 2,0 mVrms(I3A) CC≤ 6mArms(I3A)

Тип защиты: защита от перегрузки по току (OCP) Защита от перенапряжения (OVP)

Точность отображения: Индикация напряжения Точность: ± (0.5% + 2 слова)

Точность индикации тока: ± (1% + 2 слова)

Время подъема выходного напряжения: без нагрузки: 60 мс полная нагрузка: 60 мс

Время падения выходного напряжения: без нагрузки 100 мс полная нагрузка: 100 мс

Рабочее напряжение: 220 В ± 10% переменного тока 50 Гц/60 Гц

Размер посылка: 310 мм × 150 мм × 205 мм (длина × ширина × высота)

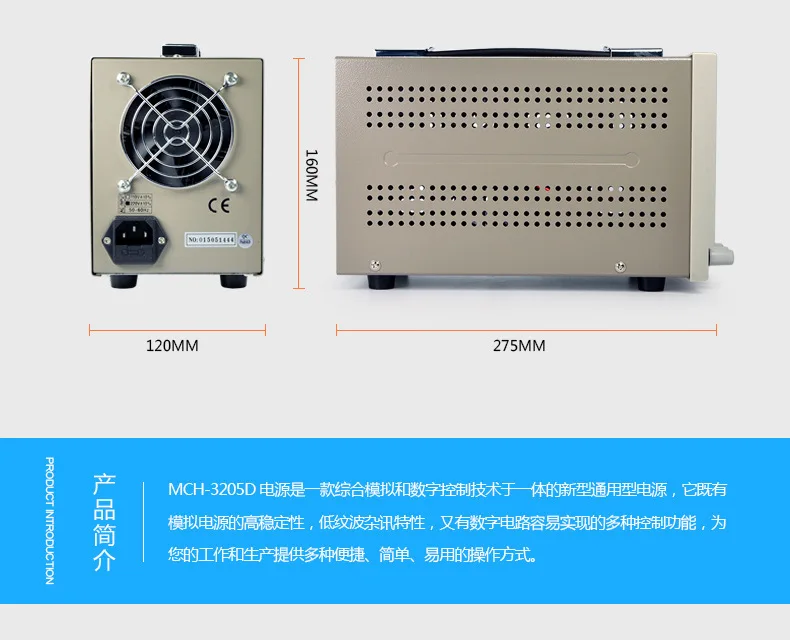

Размер контура: широкий (100 мм) × высокий (160 мм + фут 6 мм) × глубокий (275 мм не содержит проводки).

Среда: 0 ~ + 40 C Относительная влажность ≤ 80%

Блок питания имеет функцию хранения пяти групп выходных параметров, которые можно разделить на нормальное использование и предварительное хранение.

Следующие шаги могут быть осуществлены со ссылкой на следующие шаги:

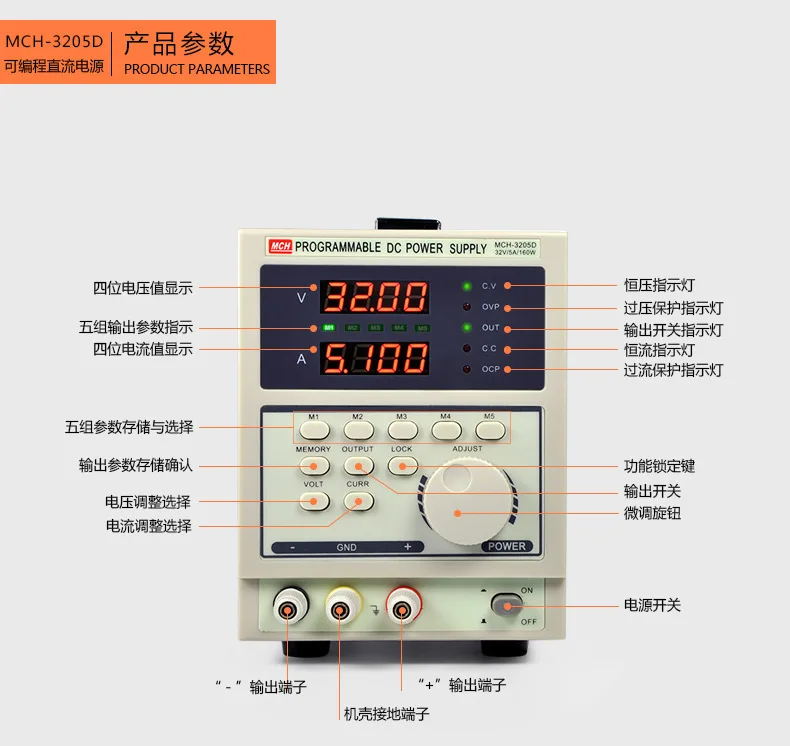

(1). Откройте выключатель питания, установите напряжение, нажмите напряжение VOL, чтобы отрегулировать клавишу выбора, Отобразите цифровую трубку регулируемого напряжения, выбранная цифровая трубка находится в режиме дистилляции, поверните переключатель регулировки, значение переменного напряжения, И нажмите напряжение VOL, чтобы отрегулировать кнопку, чтобы изменить положение выбранной цифровой трубки.

(2). Установите ток, нажмите ток CUR для регулировки клавиши выбора, отображать цифровую трубку, которая регулируется ток выбран, выбранная цифровая трубка находится в мерцающем состоянии, поверните переключатель регулировки, переменное значение постоянного тока, нажмите CUR, чтобы снова настроить клавишу выбора, ток регулируется, чтобы выбрать клавишу, И позиция цифровой трубки выбрана.

(3). После завершения настройки напряжения и тока кнопка выключения на выходе в это время не нажимается. Питание выключено и выход не экспортируется. После нажатия на выходе для вывода выключенного ключа, лампа постоянного напряжения (C.V) и выходное состояние (OUT) будут освещены, и мощность работает нормально;

(4). Клавиши панели заблокированы, и функция может быть использована при нормальном выходе инструмента. Эта функция в основном заключается в том, чтобы избежать повреждения, вызванного регулировкой выходного напряжения до нагрузки при подключении нагрузки.

При использовании блокировки клавиатуры на панели нажмите кнопку блокировки клавиатуры (блокировка) более 2 секунд, И цифровая трубка отображает «-Loc», это означает, что клавиатура панели была заблокирована и клавиатура заблокирована,

На панели управления будет отображаться «-Loc» приглашение, все кнопки не работают, когда разблокирован, снова нажмите кнопку, вы можете вернуться в нормальное состояние, как показано на рис. 4:

Предустановленное хранилище может хранить до 5 наборов предустановленных значений выходного параметра. Выберите M1 в качестве примера, шаги операции следующие:

(1). Когда операция хранится, предварительно заданное напряжение и ток установлены в первую очередь. Конкретный метод настройки может касаться метода настройки напряжения и тока при использовании в обычном режиме, а также напряжения и тока.

После завершения нажмите кнопку подтверждения выходного параметра (память), чтобы отобразить сохраненное напряжение и значение тока.

(2) нажмите соответствующую клавишу хранения выходного параметра. При хранении M1 нажмите кнопку M1, чтобы светильник светодиода M1.

(3) все другие группы имеют тот же метод предустановленного хранения, что и M1.

(4). При переносе сохраненного предsupposition нажмите клавишу M1, Отобразите сохраненное напряжение и ток, а затем нажмите клавишу output off для вывода сохраненного напряжения и тока, как показано на рис. 7.

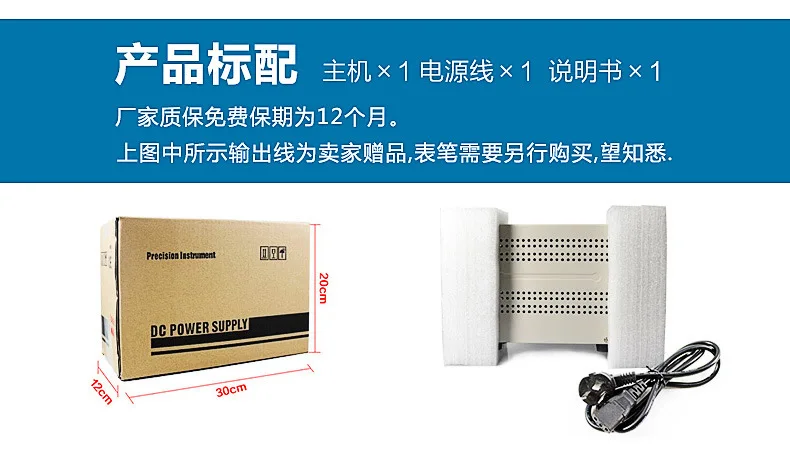

Хост × 1 линия электропередачи × 1 Спецификация × 1

Применение диапазон:

1. Заводские испытания продукта старения: такие как двигатель постоянного тока, вентилятор постоянного тока, бортовой DVD, аудио автомобиля, сопротивление, емкость и другие продукты тестирование старения.

2. Индустрия зарядки аккумуляторов: идеальное применение в индустрии зарядки аккумуляторов, первый источник постоянной зарядки, а затем к постоянному нажиму, предотвращает чрезмерную зарядку, защищает батарею, эффективное удлинение срока службы батареи.

3. Индустрия инверторов: решить проблему преобразования линейного источника питания, застревает, чрезвычайно быстрая скорость отклика, для удовлетворения требований нагрузки мгновенного изменения.

4. Светодиодный промышленный Производитель: СВЕТОДИОДНЫЙ Прибор для тестирования, старения.

5. Все другие ситуации, когда необходим стабилизатор напряжения постоянного тока.
