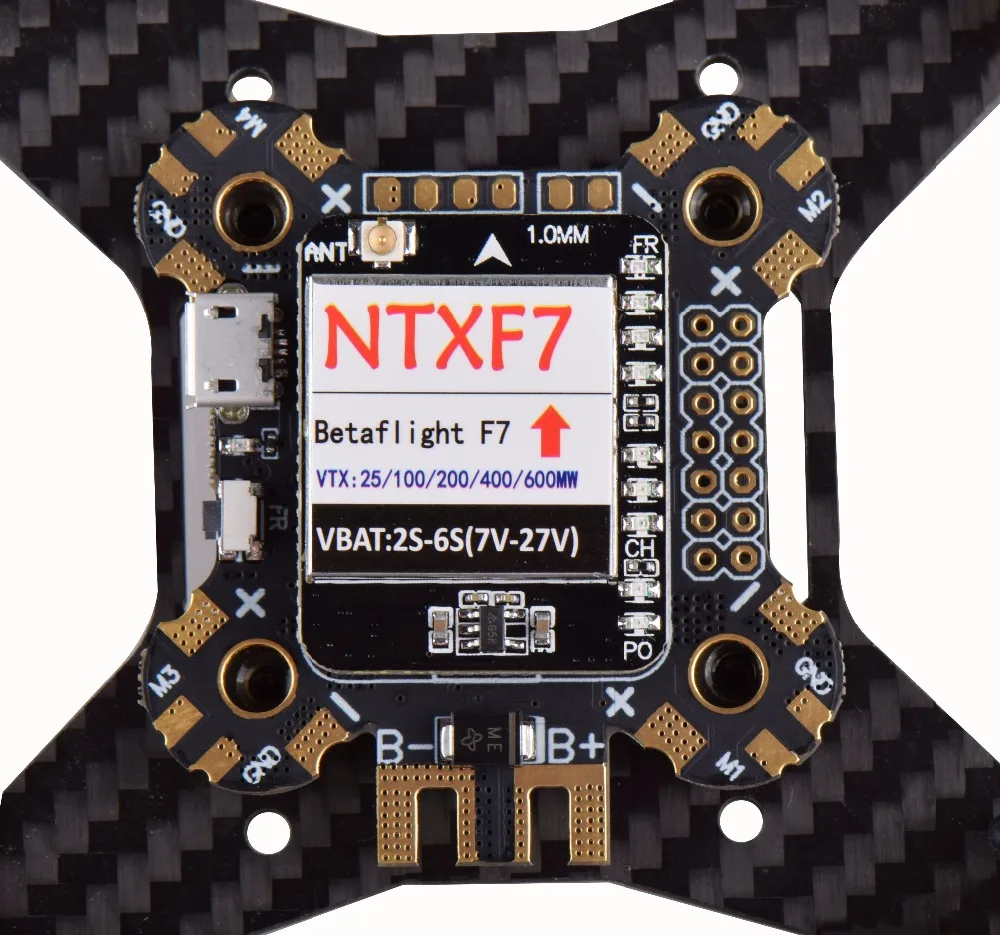

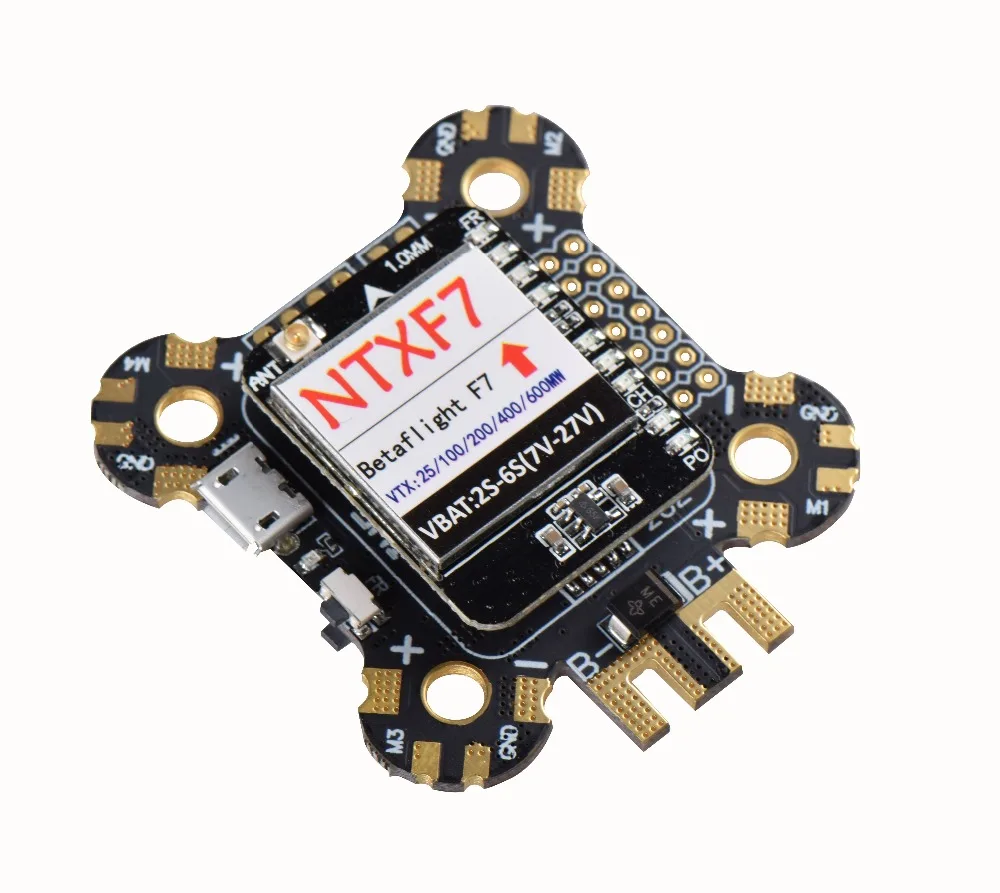

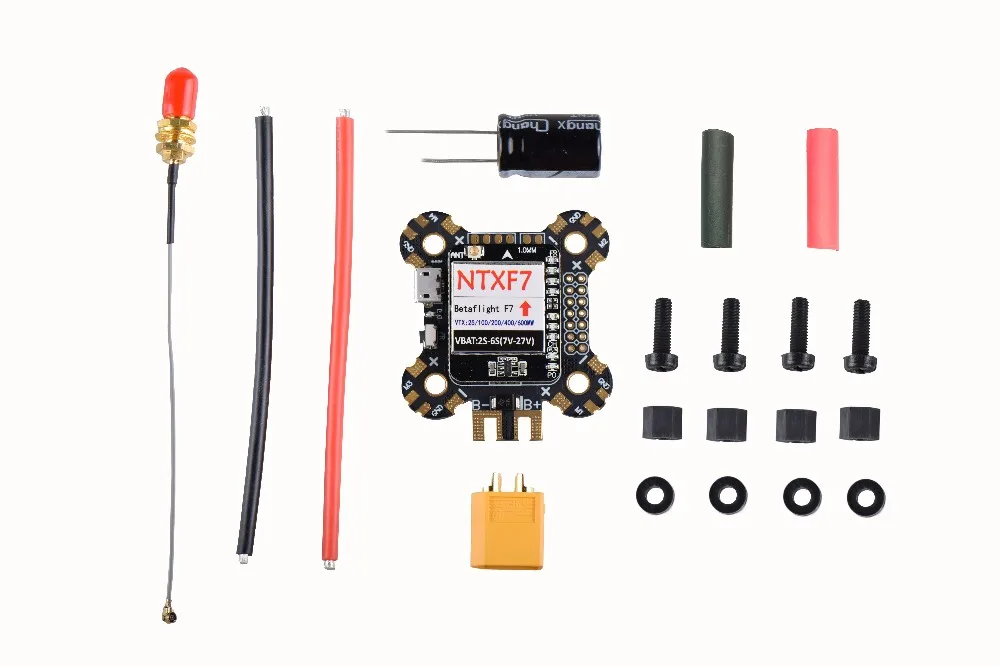

NTXF7 Контроллер полета F7 встроенный 25/100/200/400/600 МВт переключаемый av передатчик 2 6S

NTXF7 Контроллер полета F7 встроенный 25/100/200/400/600 МВт переключаемый av передатчик 2 6S

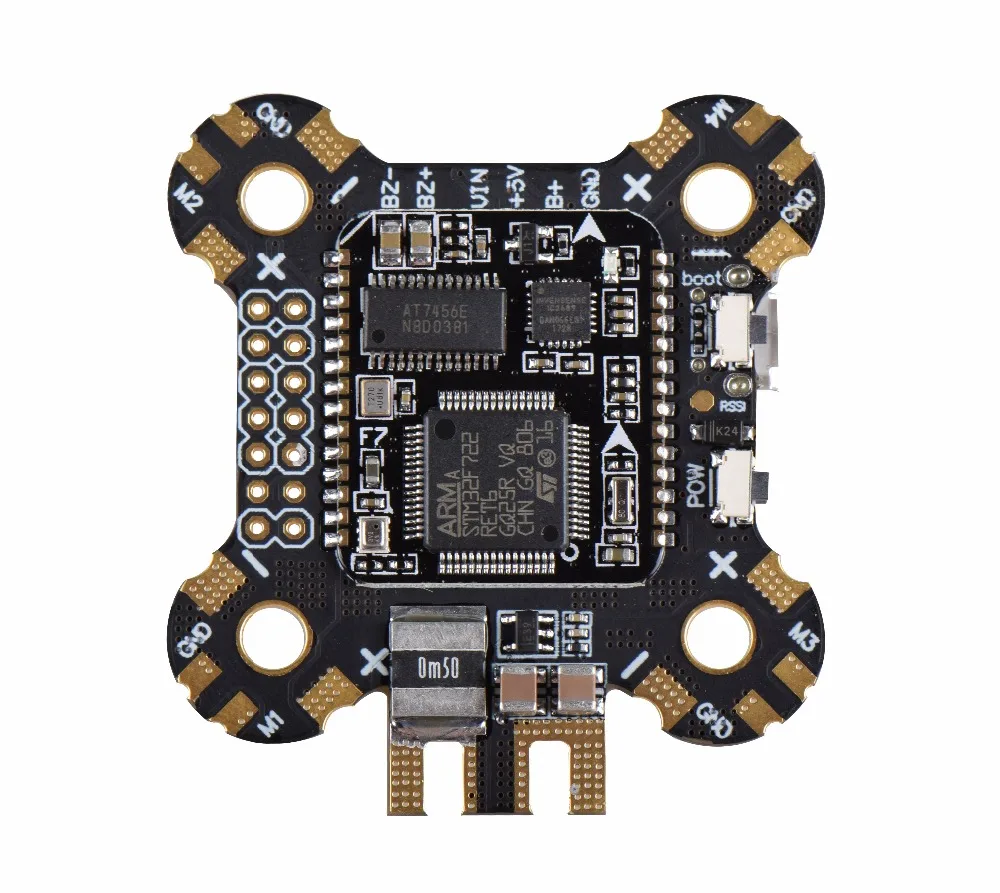

Это управление полетом с STM32F722 и ICM20689 основной небольшой рамой FPV. Входное напряжение 2 S-6 S. Он имеет BEC-5V ток на выходе 3A. Он имеет большой ток PDB интерфейс и интегрирует 600 MW мощность регулируемая OSD. Регулируемая передача изображений с параметрами поддерживает основные PPM, SBUS, IBUS, DSM2/DSMX и другие приемники на рынке. Есть интерфейс LED_STRIP, активный интерфейс buzzer. Интегрированная функция OSD, поддержка DSHOT ESC.

Конфигурация подключения приемника:

PPM, SBUS, IBUS, DSM2, DSMX---RX2 порт

Аппаратная конфигурация:

Процессор: STM32F722RET6

Датчик: ICM20689

Целевая Прошивка: MatekF722

Атмосферный датчик давления: BMP280

С 600 MW регулируемой мощностью, OSD Регулируемая карта параметров

Четырехходовая распределительная плата с высоким током PDB

Приемник: PPM, SBUS, IBUS, DSM2/DSMX.

Интерфейс LED_STRIP

Активный звуковой сигнал

Нет черной коробки

Встроенный амперметр, обнаружение тока

Интерфейс камеры

Поставляется с BEC 5 V 3A

Расстояние между отверстиями для винтов: 30,5*30,5 мм

Диаметр: 4,4 мм

Размеры: 41*51 мм (включая длину прокладки склеивающего провода)

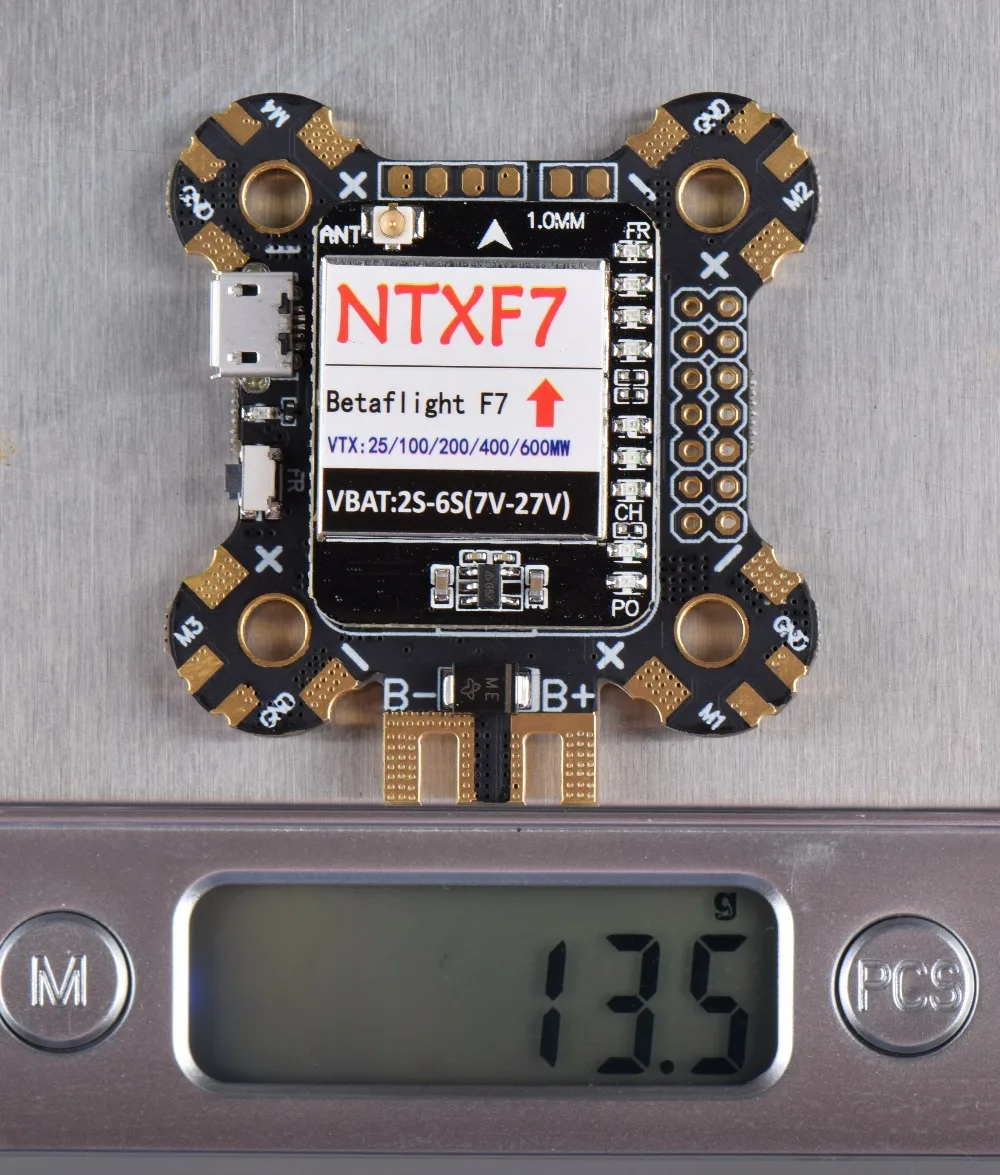

Вес: 13,5 г

Новый F7 контроль полета:

1. Использование прошивки F7

2. Основной контроль STM32F722 с частотой обновления до 32 K.

3. PCB увеличивает толщину меди, повышает стабильность тока и быстрое рассеивание тепла

4. BEC-выход 5V3A

5. Открытые прокладки для легкой пайки и возможность отбрасывания обычных разделительных досок.

6. Совместимость со всеми ESCs на рынке

7. Управление полетом интегрированный OSD не нужно самостоятельно писать прошивку, поддержка BF наземная станция для регулировки OSD

8. Интегрированный гальванометр, мониторинг данных в реальном времени, таких как потребление тока

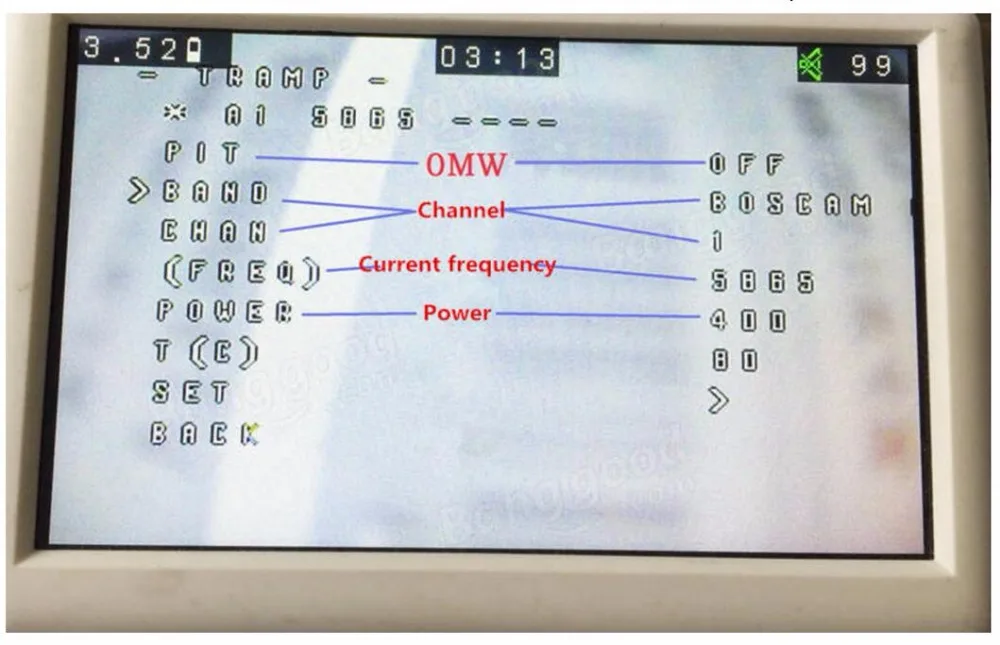

9. Вы можете использовать пульт дистанционного управления для настройки OSD данных, таких как управление полетом PID (Настройка TX5 OSD, IRC Tramp)

10. Открытые порты можно отрегулировать от OSD, таких как мощность, частотный диапазон и частота.

11. F7 управление полетом принимает четыре независимых демпфирующих шарика, которые могут фильтровать и компенсировать вибрацию двигателя, что делает полет лучше.

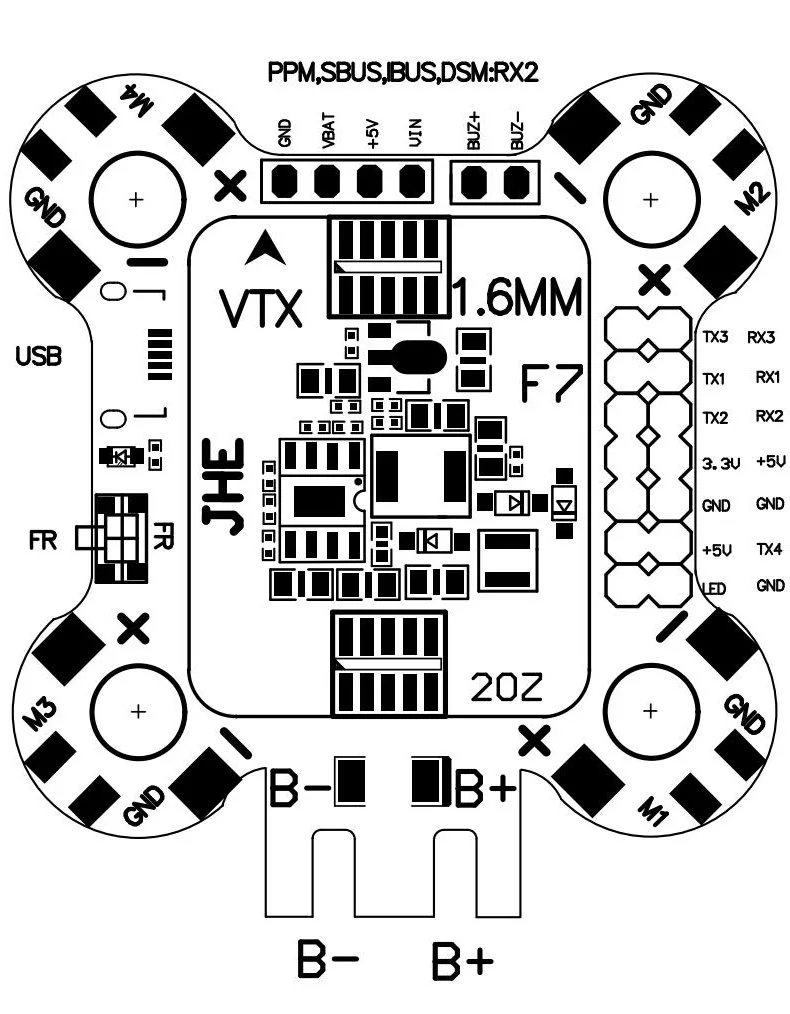

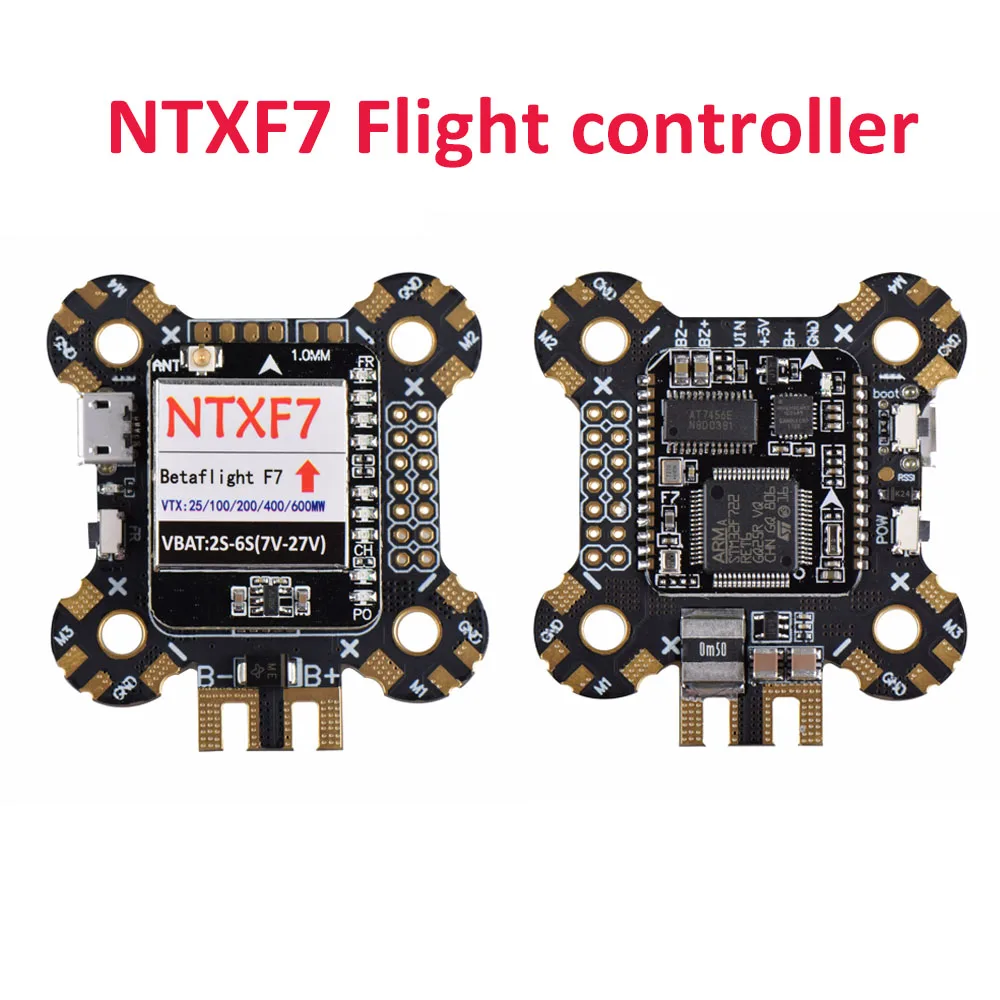

Описание интерфейса:

GND M1-M4:Подключите сигнальную линию, соответствующую ESC

+-:Соответствует положительным и отрицательным полюсам шнура питания ESC, с '-' как земля.

B + B-:Вход литиевой батареи

+ 5 В:С выходом 3A, он может быть подключен к передаче изображения, приемнику и камере одновременно.

GND:Наземный

Вин:Видео вход, подключен к сигнальной линии камеры

Светодиод:Программируемый сигнал LED_Strip

RX2:Подключение PPM, SBUS, IBUS, DSM2/X приемник

TX3, RX3, TX1, RX1, TX2, TX4:Резервный порт UART

TX5:Плата внутри подключена к экранному помощнику (IRC Tramp Protocol).

VBAT:Широкая карта напряжения питания положительная (синхронизируется с напряжением батареи), где напряжение-это напряжение питания

BUZ +, BUZ-:Активное соединение зуммера

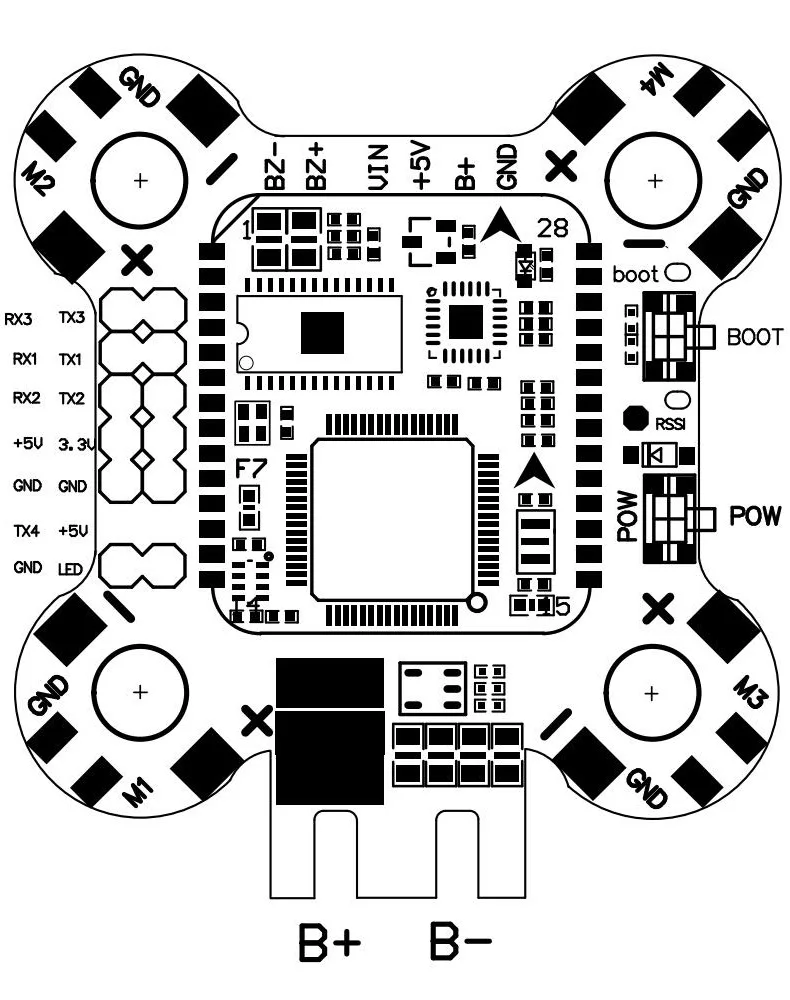

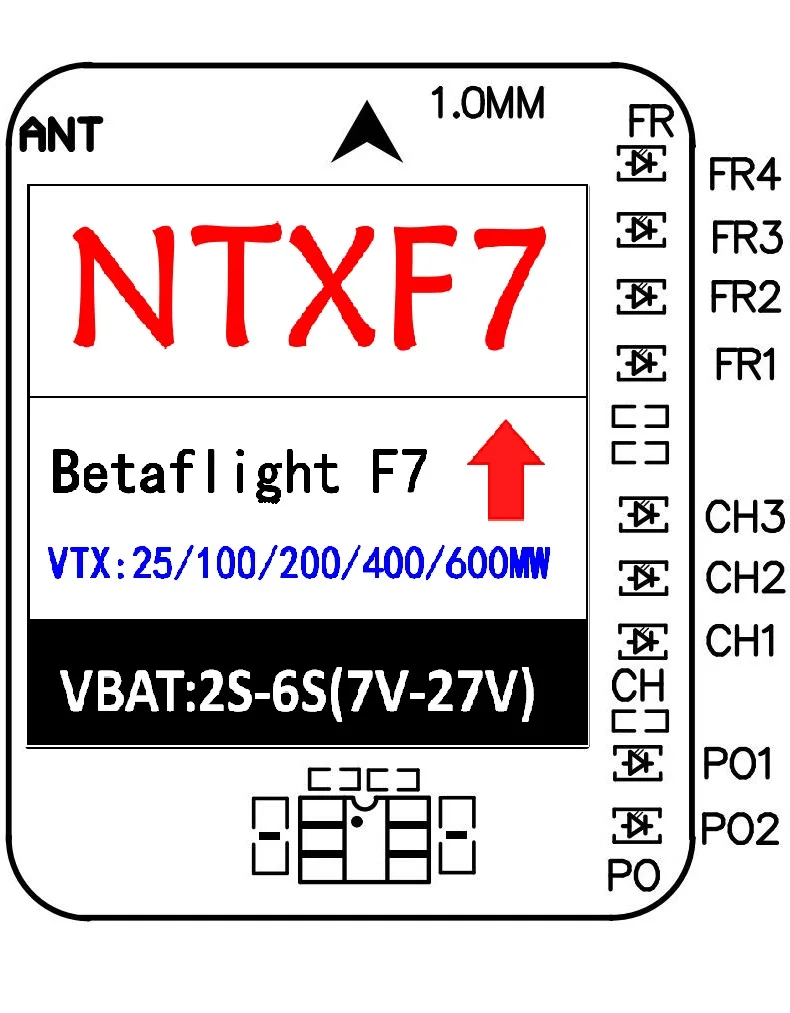

Функция кнопки:

Ботинки:Используется в качестве прошивки для входа в режим DFU

О:Кнопка регулировки частоты передачи VTX (Длительное нажатие и короткое нажатие), синяя, зеленая светодиодная индикация

POW:Кнопка регулировки мощности передачи VTX, красная светодиодная индикация

Ручное изменение фигуры:

Кнопка FR переключает частоту.

Короткое нажатие:Переключаемые каналы, 4 синих СВЕТОДИОДА указывают каналы.

Длительное нажатие (2 секунды):Группа переключателей, 3 зеленых светодиода указывают группу.

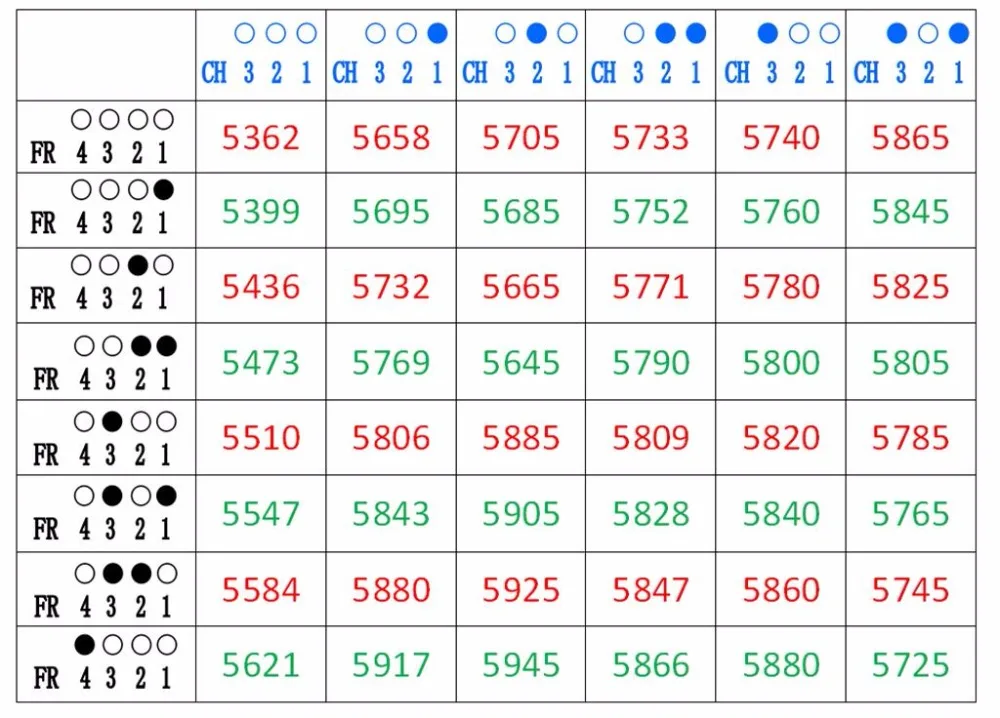

Есть 48 частотных точек, а частота конкретного канала относится к частотному списку.

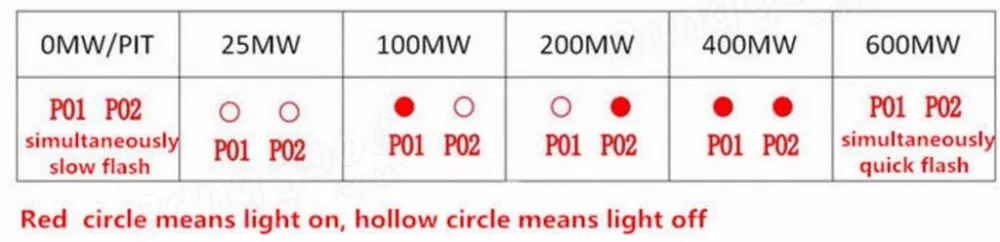

Переключение мощности:

Кнопка POW ------ Регулировка мощности
Нажмите один раз, переключение одной мощности (25 МВт, 100 мВт, 200 МВт, 400 МВт, 600 мВт)
По умолчанию 600 мВт.
