Новый Популярный 5 Пакет HD пассивный видео балун трансивер BNC к UTP RJ45 CCTV через

---



Новый Популярный 5 Пакет HD пассивный видео балун трансивер BNC к UTP RJ45 CCTV через витые пары для AHD TVI CVI камеры DVR CCTV системы





Особенности:

> 1 pr одноканальный HD видео и приемопередатчик питания. > Входное напряжение: 24-36 В постоянного тока; 15-24 В переменного тока; выход макс. 12 В постоянного тока 10 Вт (входное напряжение = 36 в). > Поставка 1CH стабильное 12В DC питание к камере макс. до 300 м, Упрощенная проводка проекта. > Входное/выходное изолированное напряжение питания до 1000 В > Расстояние передачи HD видео: HDCVI 400 M/1080 P: 250 M; 4MP: 200 M; 4 K/8MP: 200 M (макс.) HDTVI 720 P/1080 P: 250 м; 5 Мп: 200 м; 4 к/8 Мп: 150 м (макс.) AHD 720 P: 350 M/1080 P: 200 M; 5 MP: 200 M; 4 K/8 MP: 150 M (макс.) > Энергоэффективность до 80% > Rj-45 штепсельная Вилка для легкой установки > Безопасность: защита от помех, супер защита от перенапряжения, Антистатическая, переходная защита. > Внешний дизайн: win удлинить коаксиальный кабель, легко установить с DCR, RJ45, BNC, DC.       Описание: Устройство является пассивным (не усиленным) HD видеопередатчиком в сочетании с преобразователем постоянного тока 24-36 в до 12 В. встроенный 1000 в силовой изолятор, эффективно устраняет помехи при централизованном источнике питания. он может передавать 1 CH стабильное 12 V dc питание к камере на расстоянии 300 метров.       Применение: > Система мониторинга безопасности > Mulitmedia сетевая система обучения > Система медицинского мониторинга > Система управления промышленной автоматизации > Банковское дело, ценные бумаги, система отображения финансовой информации > Удаленный мониторинг сетевого сервера > Отдел безопасности > Защита корпуса > Больницы, аэропорты и банки > Школьные кампусы       Особенности:

Сигнал передачи:	1 канал.
HD расстояние передачи видео:	HDCVI720P: 400 M/1080 P: 250 M; 4MP: 200 M; 4 K/8MP: 200 M (макс.)
	> HDTVI 720 P/1080 P: 250 м; 5 Мп: 200 м; 4 к/8 Мп: 150 м (макс.)
	> AHD 720 P: 350 M/1080 P: 200 M; 5 MP: 200 M; 4 K/8 MP: 150 M (макс.)
Входное напряжение:
> 24 В постоянного тока: расстояние:	0-100 м, Outpu (макс.): DC 12 V 10 W
Расстояние:	100-200 м, Outpu (макс.): 12 В постоянного тока 6 Вт
Расстояние:	100-200 м,Outpu (макс.): DC 12 V 6 W
> 36 В постоянного тока: Расстояние:	0-300 м, Outpu (макс.): DC 12 V 10 W
Тип категории:	UTP CAT5/5E/6
Коаксиальный Видео разъем:	BNC-M
Витая пара видео порт:	RJ-45
Совместимый формат:	HDCVI/HDTVI/AHD/CVBS
Разрешение:	720 P/1080 P
Пропускная способность сети:	0-65 м
Защита от помех:	> 60 дБ
ESD: 1 а контактный разрядный уровень ectricity 3	BNC male: 75 Ом
1b уровень разрядки воздуха 3	Кабель UTP: 100 Ом
По: IEC61000-4-2	Корпус: ABS
Коаксиальный Кабельный соединитель: 2КВ (общий код)	Цвет: черный
По: IEC61000-4-5	MTBF:> 10000 H
Кабельный соединитель UTP: 2КВ (разный код),	Рабочая температура:-10 °C-55 °C
4КВ (общий код),	Температура хранения:-20 °C-70 °C
По: IEC61000-4-5	Влажность: 0-95% (без конденсации)

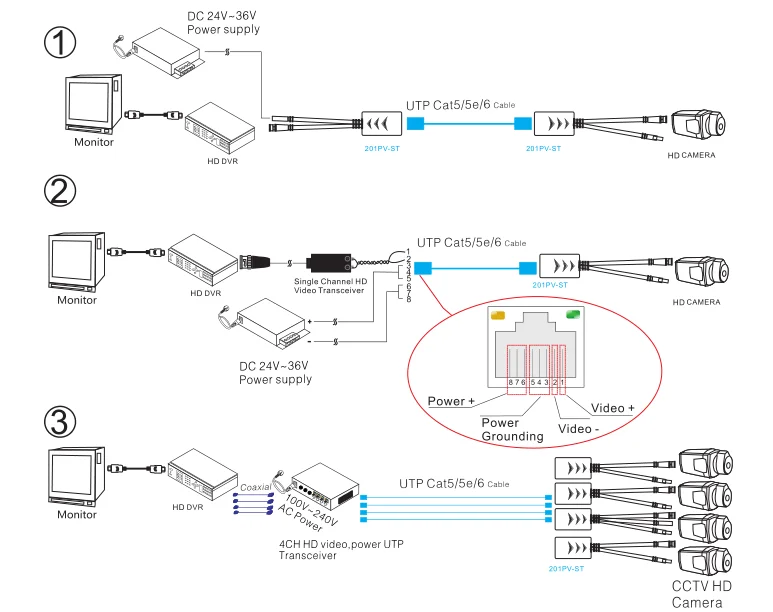

Устранение неполадок: Выполните следующие действия, если возникнут проблемы с установкой: > Это в соответствии с руководством. > Проверьте, правильно ли все соединения, и соответствует ли Rj45 EIA/TIA568A или 568B > Убедитесь, что кабели качественные, а фактическое расстояние не превышает допустимое расстояние передачи. > Проверьте правильность подключения и питание всех устройств после отсутствия изображения. > Замените устройство под вопрос обычным рабочим устройством. > Пожалуйста, свяжитесь с вашим поставщиком, если проблемы все еще существуют       Типичное применение:

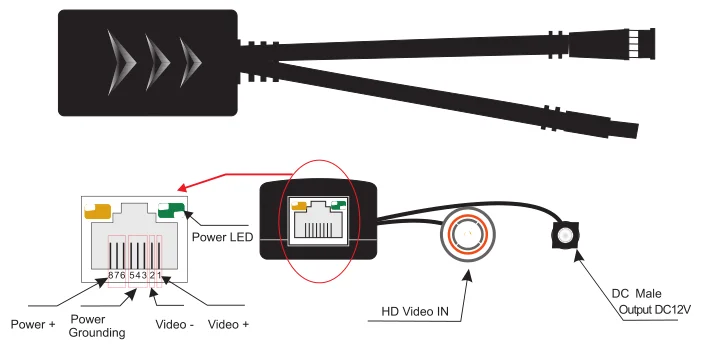

Схема внешней оболочки:

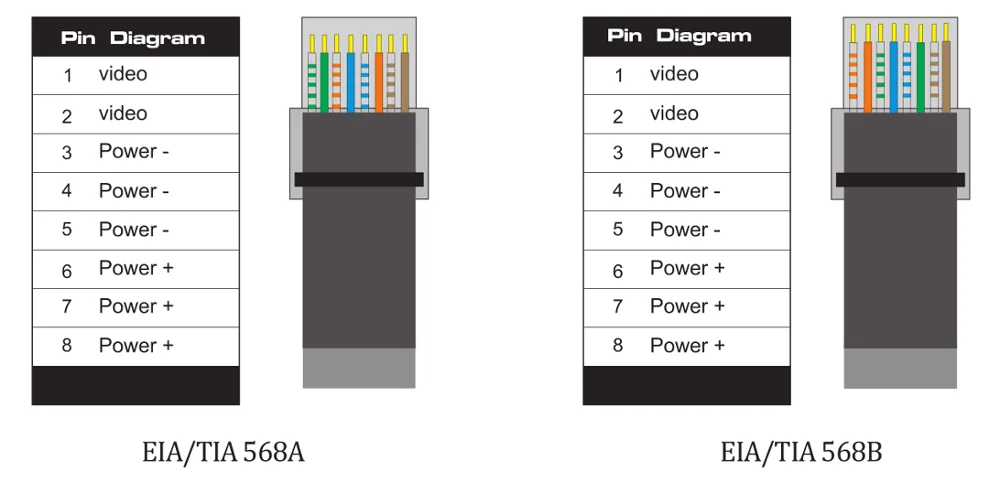

  Процедура установки: 1. Перед установкой выключите камеры, мониторы и DVR и т. д. или установка с питанием может повредить устройства 2 убедитесь, что кабели UTP и коаксиальные кабели будут использованы 3 видеопередатчик и преобразователь постоянного тока 12 В с камерами через BNC-M и разъем постоянного тока 4 видеопередатчика и 12 В DC преобразователь и источник питания и пассивный приемник через UTP кабель 5. Подключите пассивный приемник с DVR или монитором через коаксиальный кабель 6. Все подключение и питание всей системы 7 проверьте, является ли изображение нормальным и все устройства работают нормально Установка с питанием может       Как сделать RJ-45 вилку: Инструменты для использования: щипцы для проводов, сетевой тестер. Серия проводов разъема Rj45 должна соответствовать EIA/TIA568A или 568B. > Свернуть около 2 см в длину изоляционного слоя, и бар 4 пары UTP кабель. > Отпустите 4 пары UTP кабеля и закрепите их. > Линия 8 штук кабелей для EIA/TIA 568A или 568B. > Брунт режет кабели, чтобы оставить 1,5 см голый провод. > Подключите 8 кабелей в разъем Rj45, убедитесь, что каждый кабель находится в каждом штыре. Затем используйте Обжимные Щипцы для проводов. > Повторите выше 5 шагов, чтобы сделать другой конец. > Используйте сетевой тестер для проверки кабеля независимо от того, работает ли он.       Схема расположения выводов Rj45:

Внимание: > Убедитесь, что один конец-EIA/TIA 568A, другой конец-EIA/TIA 568A. > Убедитесь, что один конец-EIA/TIA 568B, другой конец-EIA/TIA 568B. Комплектация:



Обозначение	Количество
Сигнальный Канал HD видео передатчик и 12 В постоянного тока conventer	5 шт.
Руководство пользователя	1 шт.



Детали упаковки:

Картонные коробки для HD видео балун пассивный HD видео передатчик, приемник питания и конвертер
