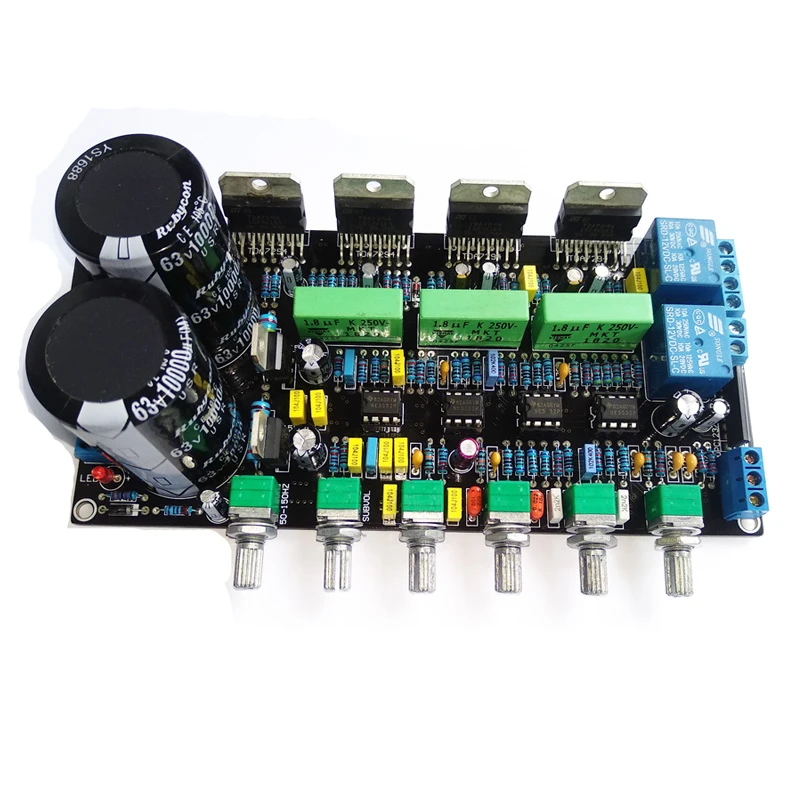

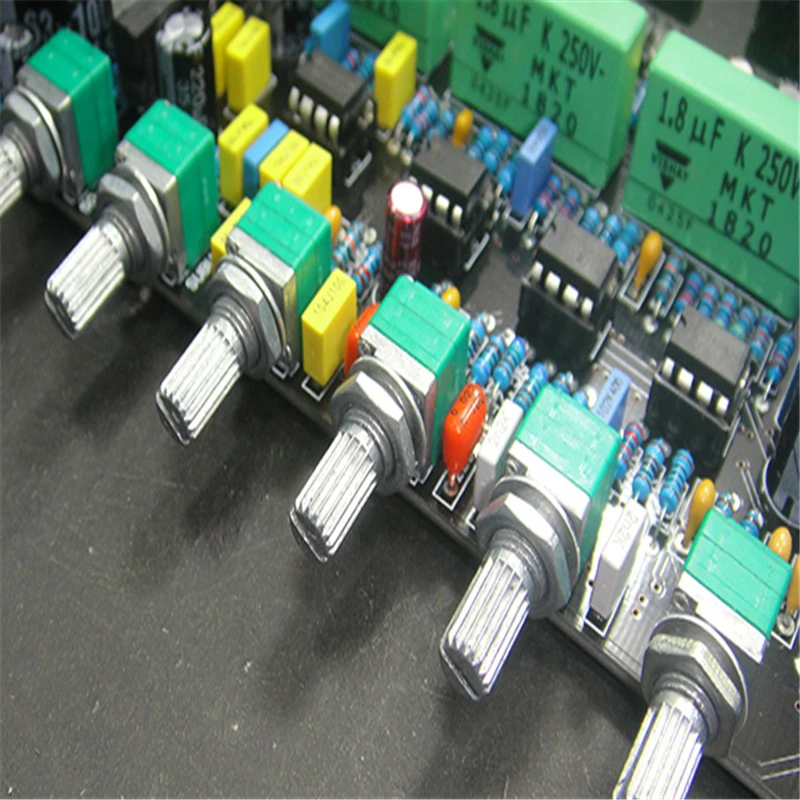

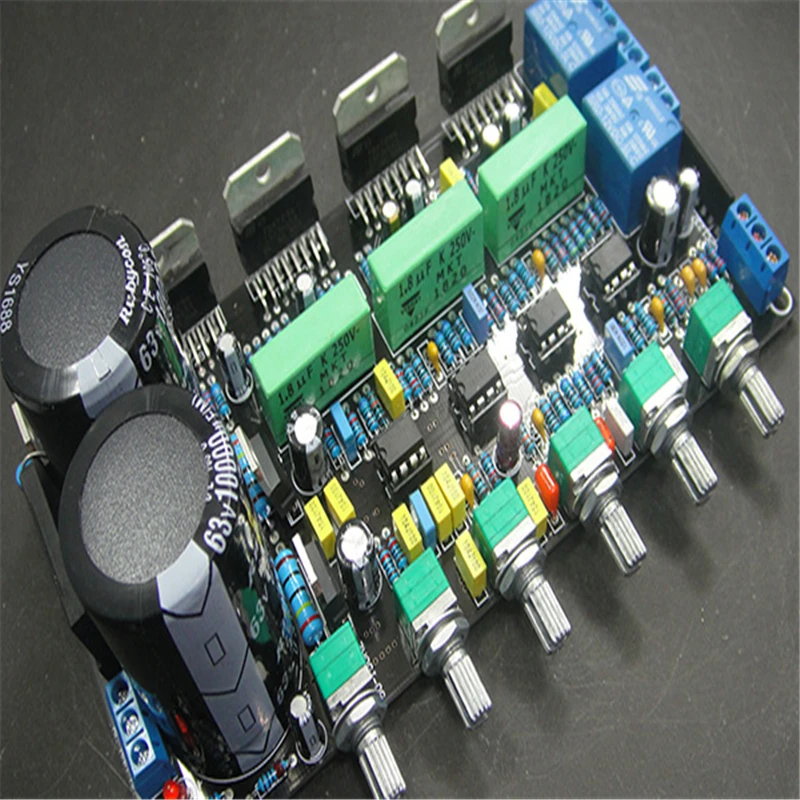

TDA7294 2 1 канала fini готовая плата BTL сабвуфер усилитель мощности защиты динамика

TDA7294 2 1 канала fini готовая плата BTL сабвуфер усилитель мощности защиты динамика

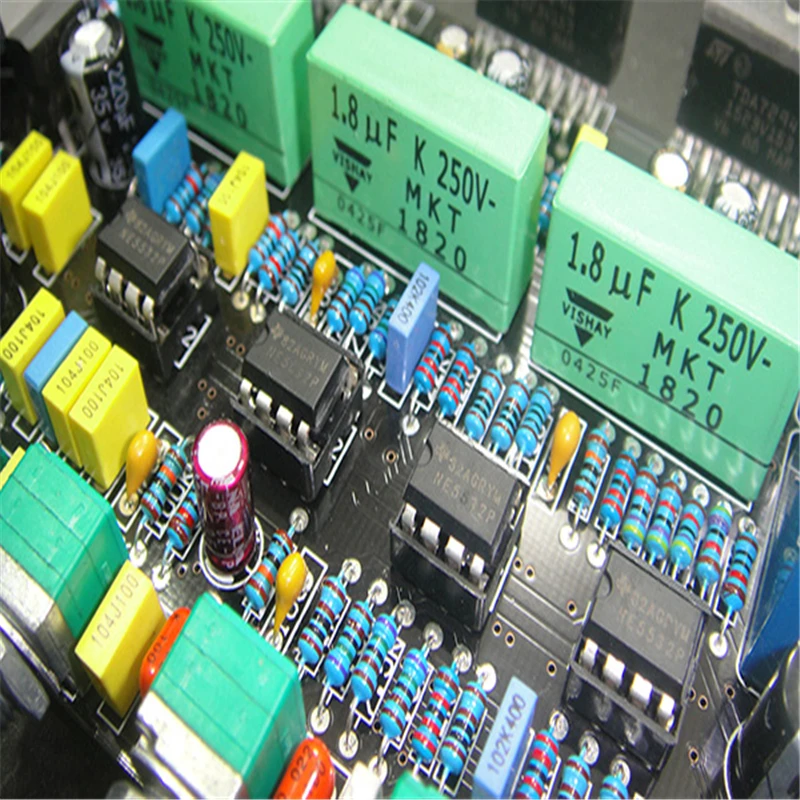

Основные характеристики продукта:   * Эта плата толстая, с использованием 4 импортных усилителей TDA7294, конденсаторов VISHAY ERO MKT, ELNA Zihongpao SILMIC II Brown God series (в настоящее время используется аудио электролитические конденсаторы ELNA gold, изображение не обновлено) отзывы: конденсатор, TX TI NE5532, двойной Op amp, 5-кольцевой 1% металлический пленочный резистор, безэлектродный конденсатор Siemens, Япония черный бриллиант маленький электролитический конденсатор, производство Тайвань герметичный прецизионный потенциометр, 10000U воздушный фильтр большой конденсатор с алюминиевой крышкой, Songle вкладыш двухрядного реле, 25A высокое Выпрямитель тока моста.   * Внутренний FET TDA7294 имеет характеристики трубного усилителя, и тонус выглядит свежим и естественным. Два TDA7294s сформировать подойдет как для повседневной носки, так BTL мост цепь для оттенок 0,1 канал, а два конца нагрузки подключены к Выходами из двух TDA7294. Одним из выходов TDA7294 является другой зеркальный выход, что означает, что сигналы, используемые через нагрузку, отличаются только на 180 ° от фазы. Нагрузка в два раза превышает напряжение на оригинальном одноконтурном выходе. В реальности выходная мощность цепи будет увеличиваться в 4 раза. Форма BTL отличается от формы push-pull. Усиленный сигнал каждого усилитель BTL является полный сигнал, но на выходных сигналов два усилителя инвертируются.   * Эта линия имеет предварительный тюнинг. Цепь контроля тона в основном предназначена для того, чтобы удовлетворить собственные хобби прослушивания. Посредством повышения или уменьшения некоторую часть частота сигнала, весь звукового поля более в соответствии со слушателем требования для слуха. Эта линия использует ослабленные отрицательные отзывы, гибридную схему контроля тона с высокой и низкой регулировкой звука и оптимизирована, две Техасские TI NE5532 отвечают за левый и правый каналы с высокой и средней регулировкой басов, два техас TI NE5532 отвечает за сабвуфер 0,1 канал громкости и регулировка частоты.   * Эта цепь имеет цепь защиты 1237 Рожков, которая имеет четыре независимых детектора внутри, которые могут выполнять свои соответствующие задачи обнаружения. Когда в цепи возникает аномалия, он может немедленно управлять реле, отсоединить выходную цепь и защитить рожковый сигнал и связанные с ним цепи от повреждения. Включая защиту от загрузки, защиту от смещения средней точки, защиту от перегрузки и защиту от отключения.   * Печатная плата принимает двухстороннюю стекловолоконную плату, конструкция платы является разумной, низкий уровень шума, милое качество звука, смелая и скучная.     Параметры продукта:   * Расстояние между центром потенциометра: 19 мм, расстояние между центром чипа: 28 мм;   * Входное напряжение: переменный ток, двойной, 15-29 в;   * Мощность: левый и правый канал 65 Вт × 2 + басы 120 Вт, мощность трансформатора 240 Вт или более;   * Выход импеданс: 8 Ом, рекомендуется использовать динамик будет 4 ~ 6,5 дюйм (ов)   * Размер печатной платы: 164 мм × 80 мм, толщина 1,6 мм стекловолокна доска FR-4, крепежное отверстие диаметром 3 мм;   * Выходная мощность: 120 Вт + 120 Вт (макс.); Меры предосторожности:   1. Когда Плата усилителя мощности выдает мощную мощность, тепло велико, а радиатор должен иметь достаточную площадь рассеивания тепла, чтобы обеспечить хорошее рабочее место. Теплоотводящая подложка и 8 штифтов чипа соединены, поэтому, пожалуйста, используйте подходящую эмалированную пленку и резиновые частицы, чтобы изолировать TDA7294 от радиатора при монтаже радиатора.   2. Так как TDA7294 является IC трубки MOS, конденсатор фильтра должен быть разряжен перед пайкой, а затем припаян, чтобы избежать конденсатора, остаточная мощность горения чипа. При использовании следует отметить, что чехол с открытым выходом, Входная Клемма и подложка IC для радиатора не могут быть тронуты, чтобы избежать электростатического поломки выходной трубки.   3. Входной сигнал должен использоваться сигнальная линия с защищенной сетью, и эффективно подключать источник звука, а также размещать плату в металлическом корпусе, чтобы избежать помех.
