НДС 1300 постоянного тока 0 01 100 В 300A беспроводной двунаправленный ток напряжения

---

НДС-1300 DC 0,01-100 V 0,01-300A беспроводной двунаправленный измеритель напряжения тока Амперметр Вольтметр Емкость кулонный счетчик

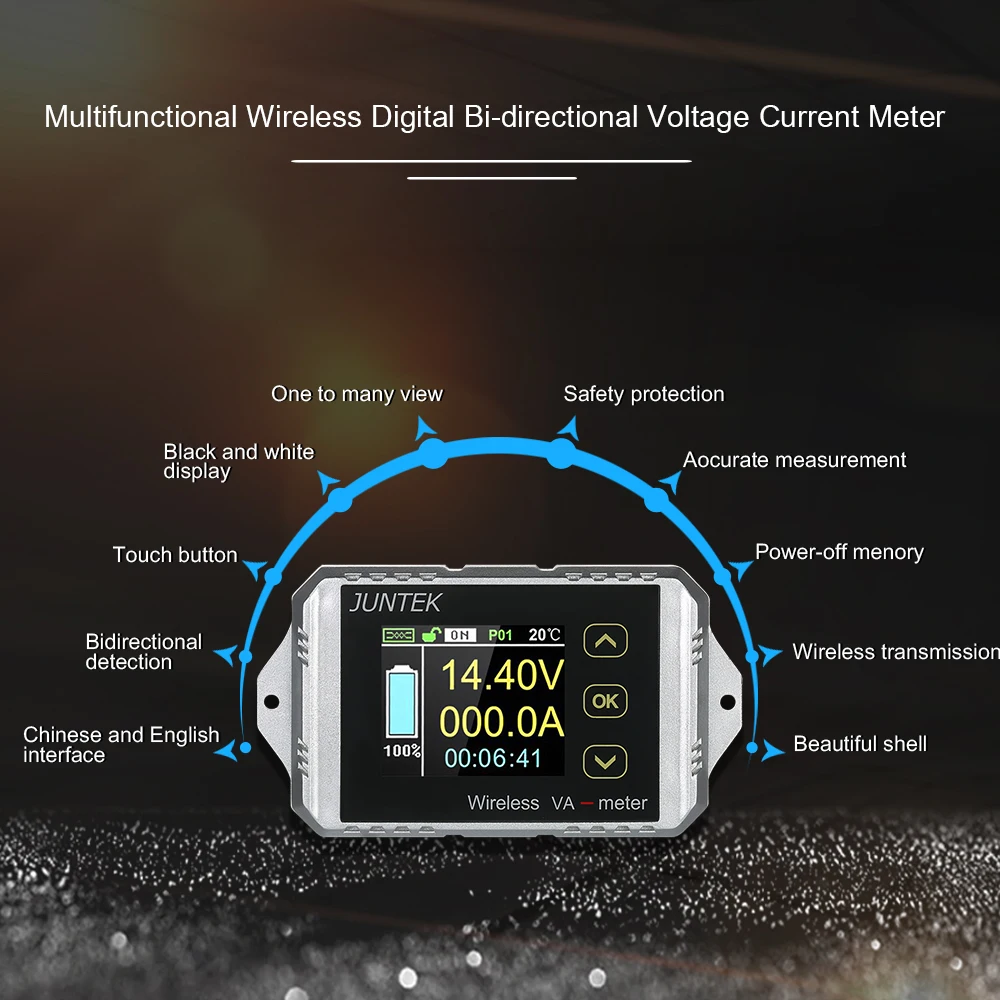

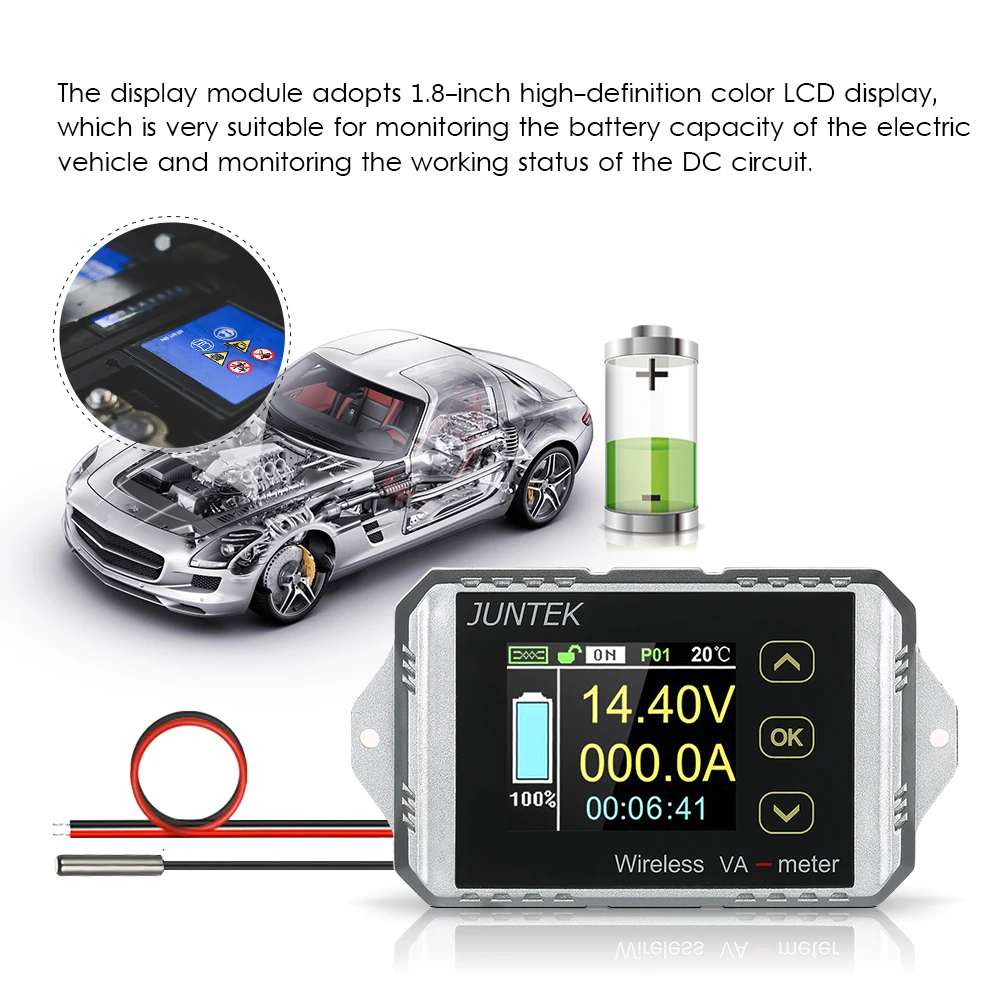

Этот многофункциональный измеритель напряжения и тока может измерять напряжение постоянного тока, ток, мощность, ватт-час, температуру, емкость аккумулятора в режиме реального времени для зарядки и разрядки, время зарядки и разрядки аккумулятора и другие параметры в обоих направлениях. Беспроводной Вольтметр постоянного тока разделен на две части: измерительный модуль и модуль дисплея. Модуль дисплея принимает 1,8-дюймовый цветной ЖК-дисплей высокой четкости, который очень подходит для мониторинга емкости аккумулятора электромобиля и мониторинга рабочего состояния цепи постоянного тока.

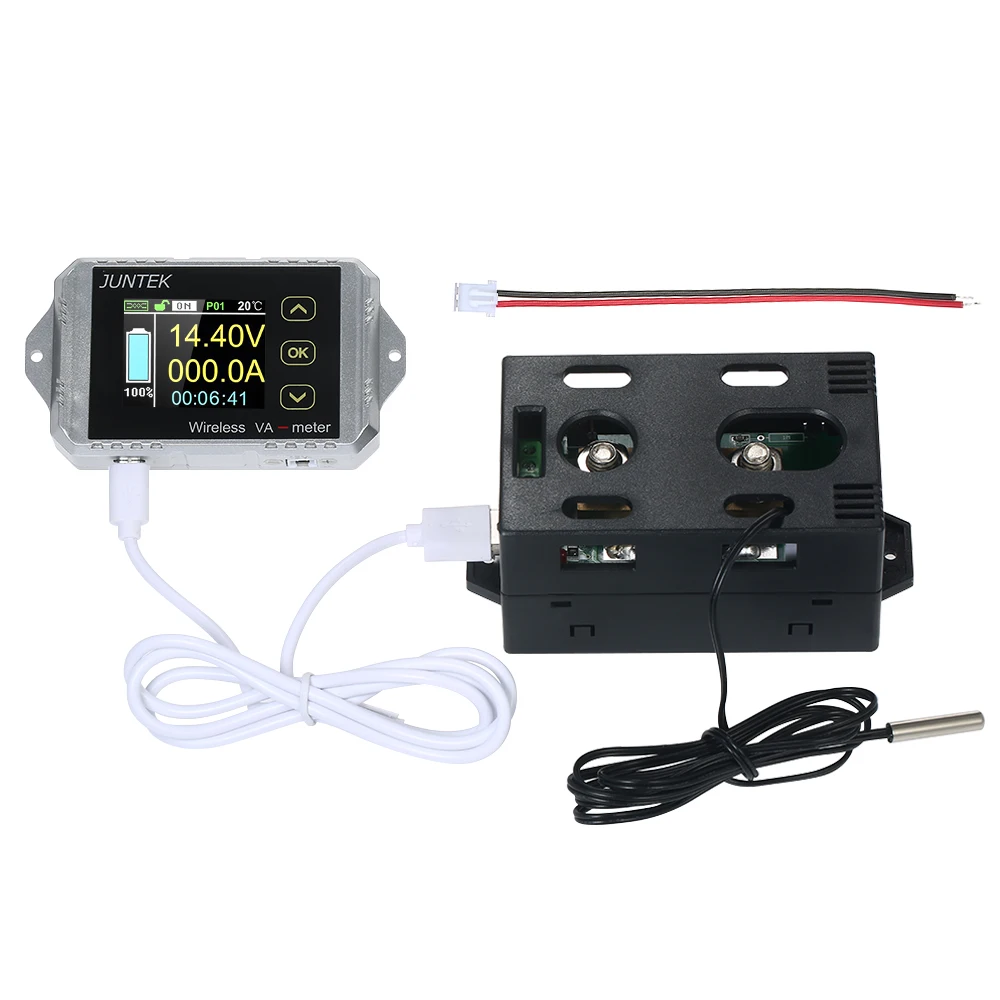

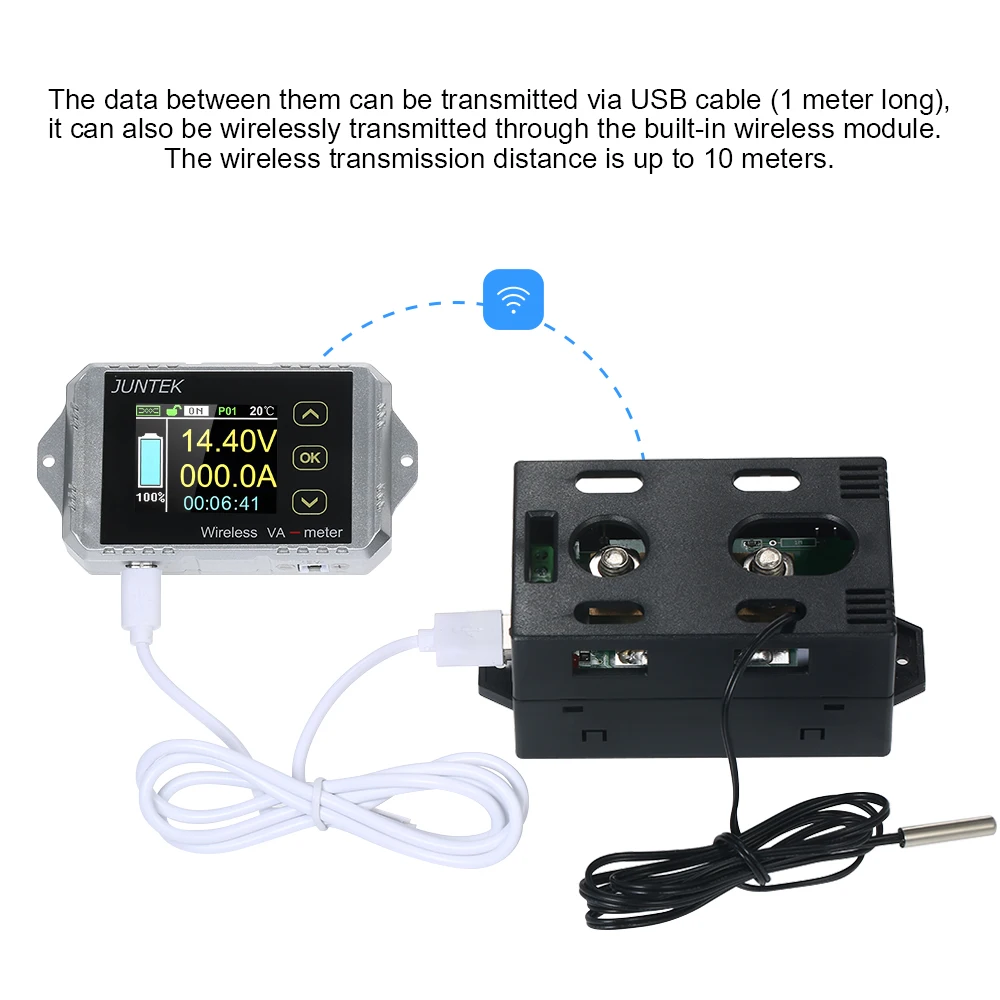

Особенности: Корпус модуля дисплея использует технологию пескоструйного окисления, красивую и элегантную. Сенсорные кнопки управления с высокой чувствительностью и долгим сроком службы.Измерительный модуль должен быть соединен в серии с тестовым контуром и отправлять Измеренные данные в модуль дисплея для отображения. Данные между ними могут передаваться через usb-кабель (длиной 1 метр), он также может быть беспроводной передачи через встроенный беспроводной модуль. Расстояние беспроводной передачи составляет до 10 метров.Измерительный модуль может обнаруживать ток в обоих направлениях. Нет необходимости менять режим проводки во время зарядки и разрядки аккумулятора, и это удобно для проводки.Добавление функции самокалибровки для решения проблемы нулевого дрейфа в старых продуктах. После долгого времени работы, ток и емкость все еще могут поддерживать большую точность.С 3 режимами отображения. По умолчанию отображается большой режим шрифта, отображающий основные параметры напряжения, тока, емкости, температуры и т. д. нажмите любую клавишу, чтобы переключиться в полнофункциональный режим отображения. Под полнофункциональным интерфейсом вы можете задать необходимые параметры, а также установить черный дисплей в белом режиме, и дисплей можно увидеть под солнечным светом.После подключения измерительного модуля к реле он будет иметь функции защиты от перенапряжения, защиты от перегрузки по току и защиты от перенапряжения в цепи. Реле, за исключением не входят в комплект.Экран дисплея может быть закрыт, нажмите любую клавишу для пробуждения дисплея, более энергоэффективный.Данные о часах усилителя, ваттах и времени могут быть очищены во время измерения, не влияя на следующее измерение.Различные адреса связи могут быть установлены в беспроводном режиме. Несколько машин могут работать одновременно без помех.

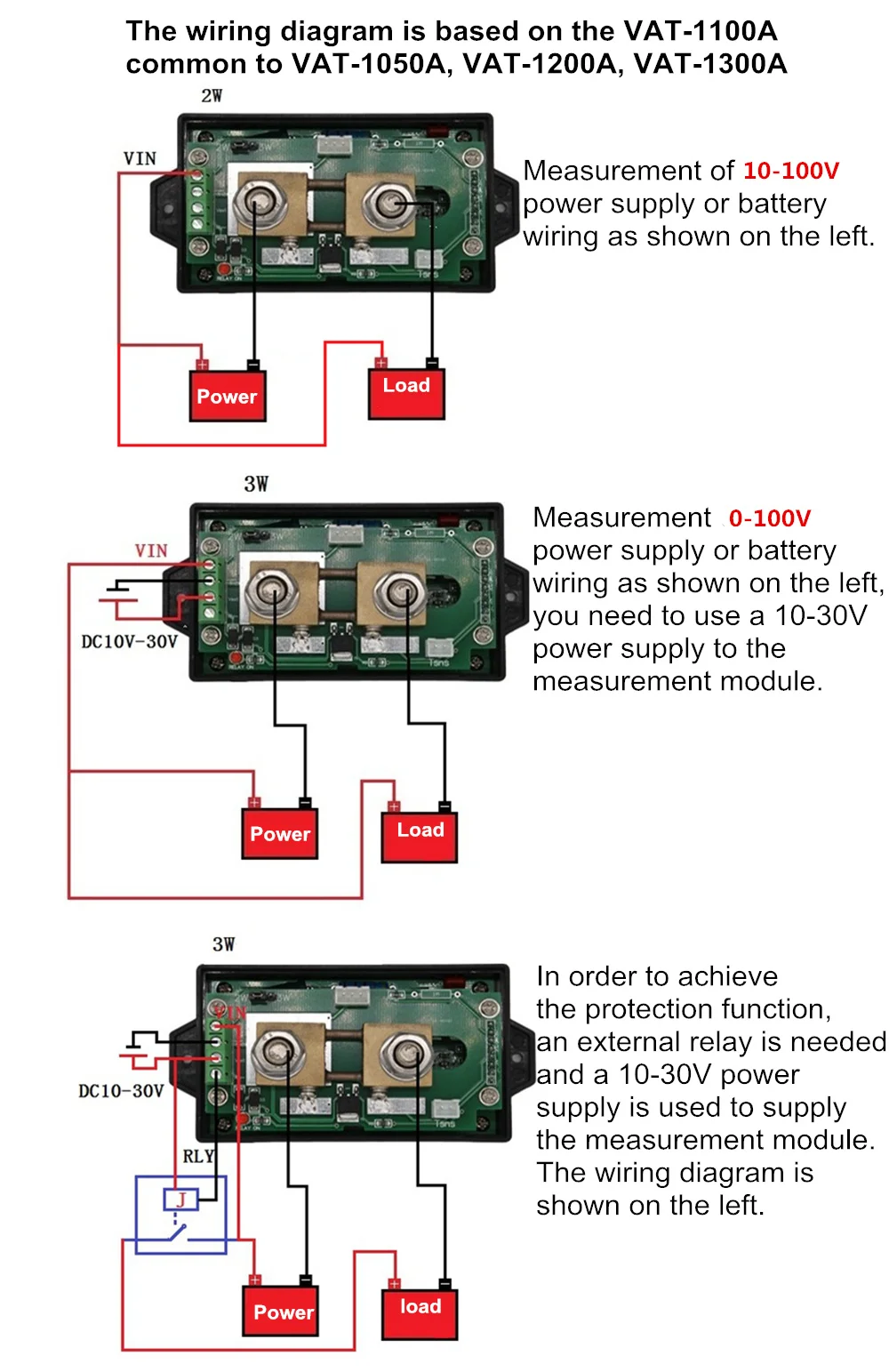

Примечание:Он также может достичь таких функций защиты, как НДС-1030, но пользователи должны покупать реле отдельно.
Характеристики:Материал: АБС-пластикТип модели: НДС-1300Диапазон измерения напряжения: 0,01-100 вРазрешение напряжения: 0,01 ВТочность напряжения: ± 2% + 3 словаДиапазон измерения тока: 0,1-300AТекущее Разрешение: 0.1AТочность тока: ± 5% + 10 словДиапазон измерения температуры:-20 ℃-120 ℃Диапазон измерения мощности: 0-200 кВтРазрешение мощности: 0,001 ВтДиапазон отображения емкости: 0%-100%Ампер-час диапазон измерения: 0-2000kAHРазрешение емкости: 0.001AHВатт-час диапазон измерения: 0-4000KWHРазрешение ватт-часов: 0.001WHДиапазон измерения времени: 0-99 днейРазрешение времени: 1 секундаДиапазон адресов связи: 01-99Диапазон настройки беспроводного канала: A-Z (26 каналов)NCP: 0,1-100A (отрицательная защита от перегрузки по току)OCP: 0,1-100A (положительная защита от перегрузки по току)OVP: 0,01-100 в (защита от перенапряжения)LVP: 0,01-100 в (Настройка защиты под напряжением)Дисплей: 1,8 "TFT ЖК-дисплейЗащита от задержки во времени: 0-10 SИзмерительный модуль Потребляемая мощность: около 0,4 ВтПотребляемая мощность модуля дисплея: 0,5 ВтЧастота дискретизации: 5 раз/секундуРасстояние связи: до 10 метровИзмерительный Источник питания: USB DC 5 V или DC 10-30 VИсточник питания измерительного модуля: 12 В постоянного токаДлина кабеля USB: 1 мРазмер метра: 98*54*21 мм/3,9*2,1 * 0.8inВес счетчика: 54 г/1,90 унцийРазмер измерительного модуля: 113*57*49 мм/4,4*2,2*1,9 дюймовВес измерительного модуля: 186 г/6,57 унцийРазмер упаковки: 14,5*11,3*8 см/5,7*4,4*3,1 дюймаВес упаковки: 480 г/12,8 унций

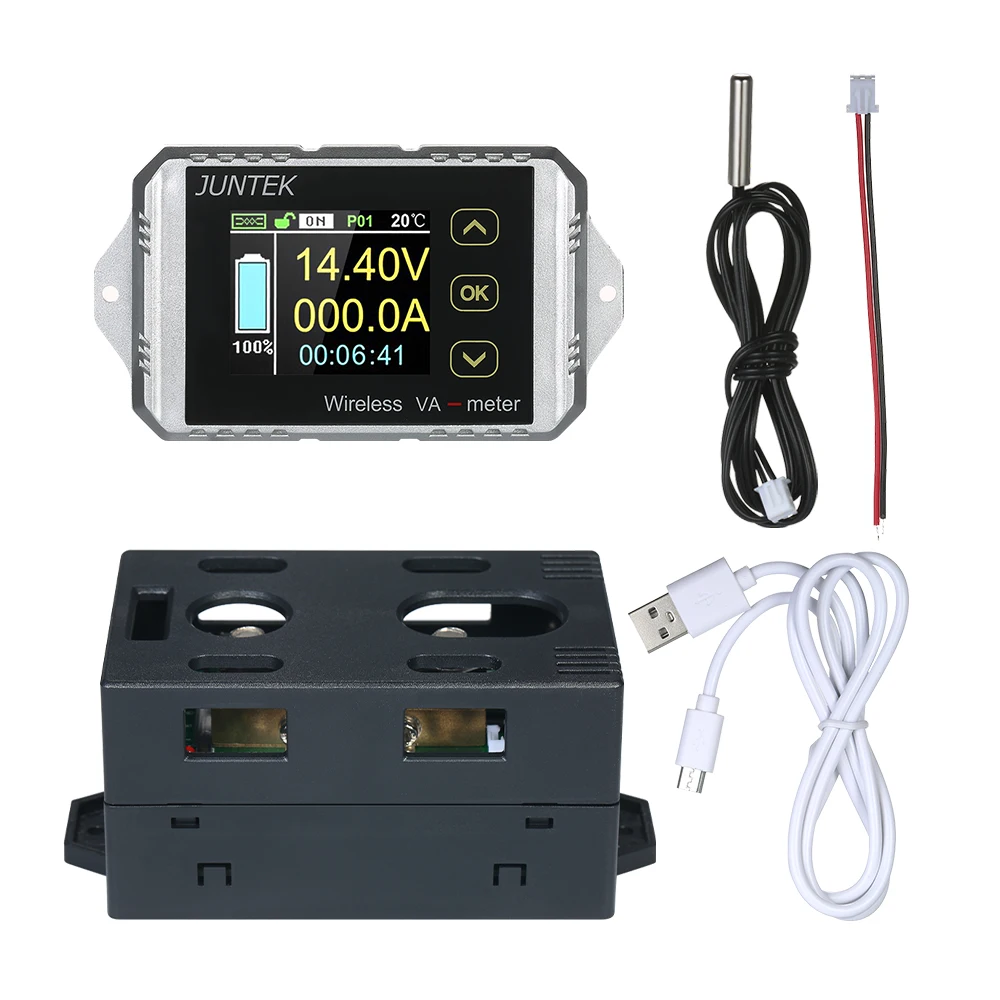

Комплектация: 1 * Беспроводной Вольтметр постоянного тока 1 * плата измерительного модуля 1*1 м USB кабель расширения 1 * датчик температуры 1 * Руководство пользователя

Параметры частоты
Диапазон синусоидальной волны (опционально)	0 Гц ~ 15 МГц	0 Гц ~ 30 МГц	0 Гц ~ 60 МГц
Квадратный Диапазон волн	0 Гц ~ 15 МГц
Треугольный Диапазон волн
Диапазон импульсной волны	0 Гц ~ 6 МГц
Диапазон произвольных волн
TTL цифровая сигнальная волна
Квадратное время подъема волны	≤ 25 нс	≤ 20 нс	≤ 15 нс
Диапазон регулировки ширины импульса	150nS-4000S	60nS-4000S	30nS-4000S
Минимальное разрешение частоты	0,01 & микро; Гц (0,00000001 Гц)
Точность частоты	± 20 ppm
Стабильность частоты	± 1 ppm/3 часа
Параметры формы волны
Типы сигналов	Синус/треугольник/квадрат/пульс (регулируемый Рабочий цикл, ширина импульса и время цикла регулируются) /частичная синусоида/CMOS/уровень постоянного тока/полуволна/полная волна/Pos-лестница/Neg-лестница/шум/геометрической подъем/экспоненциальная осень/тон/Sinc Pulse/Lorentz Pulse и 60 видов пользовательских сигналов.
Длина волны	2048 точек
Частота дискретизации формы волны	266MSa/s
Вертикальное разрешение формы волны	14 бит
Синусоидальная волна	Гармоническое подавление	≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц)
	Полное гармоническое искажение	<0.8% (20 Гц ~ 20 кГц, 0dBm)
Квадратная и импульсная волна	Overshoot (квадрат)	≤ 5%
	Диапазон рабочего цикла (пульс)	0.1% ~ 99.9%
Пилообразная волна	Линейность	≥ 98% (0,01 Гц ~ 10 кГц)
Выходные параметры
Амплитудный диапазон	Частота вращения ≤ 10 МГц	10 МГц <частота ≤ 30 МГц	Частота> 30 МГц
	2 mVpp ~ 20Vpp	2 mVpp ~ 10Vpp	2 mVpp ~ 5Vpp
Разрешение амплитуды	1МВ
Амплитудная стабильность	± 0.5%/5 часов
Амплитудная плоскостность	± 5% (<10 МГц); ± 10% (> 10 МГц)
Сигнал на выходе
Выходное сопротивление	50Ω ± 10% (Типичный)
Защита	Все выходные сигналы сигнала могут работать в течение 60 с при нагрузке короткого замыкания.
Смещение постоянного тока
Диапазон смещения	Выходная амплитуда> 4 в	0,4 в <Выходная амплитуде≤ 4 в	0 <Выходная амплитуде≤ 0,44 в
	-9,99 В ~ 9,99 в	-2,5 В ~ 2,5 В	-0,25 В ~ 0,25 В
Офсетное разрешение	0,01 В
Параметры фазы
Диапазон фаз	0 ~ 359,9 °
Разрешение фазы	0,1 °
TTL/COMS выход
Низкий уровень	<0,3 в
Высокий уровень	1 В ~ 10 в
Повышение уровня/осеннее время	≤ 20 нс
Внешние измерения
Измеритель частоты	Частотный диапазон	1 Гц ~ 100 МГц
	Точность	Время ворот непрерывно регулируется между 0,01 s ~ 10 s
Счетчик	Диапазон подсчета	0 ~ 4294967295
	Режим соединения	2 вида режимов соединения: DC и AC
	Режим подсчета	Ручная работа
Диапазон напряжения входного сигнала	2Vpp ~ 20Vpp
Измерение ширины импульса	Разрешение 0,01ns, Макс. 20 s. Время измерения
Измерение периода	Разрешение 0,01ns, Макс. 20 s. Время измерения
Функция развертки
Канал развертки	CH1 или CH2
Тип развертки	Линейная развертка, бревенчатая развертка
Время подметания	0,1 s-999,9 s
Диапазон установки	Произвольно устанавливается между точкой запуска и точкой остановки
Направление развертки	Вперед, назад и круглый ход
Общие параметры
Дисплей	Тип дисплея	2,4 "TFT цветной ЖК-дисплей
Хранение и загрузка	Количество	100 групп
	Расположение	От 00 до 99 (по умолчанию извлекаются данные 00 в состоянии загрузки)
Произвольная волна	Количество	От 1 до 60, всего 60 групп (по умолчанию 15 групп в состоянии загрузки)
Интерфейс	Тип интерфейса	Последовательный интерфейс USB
	Расширительный интерфейс	Последовательный Интерфейс режима уровня TTL, удобный для вторичного развития
	Скорость связи	Стандарт 115200bps
	Протокол связи	Использование командной строки, соглашение
Источник питания	Тип Вилки (опционально)	Штепсельная вилка ЕС/штепсельная вилка США/штепсельная вилка Великобритании
	Диапазон напряжения	Dc5в ± 0,5 В
Условия окружающей среды	Температура: 0 °C ~ 40 °C; Влажность: <80%
Размер	156*96*56 мм/6,14*3,78*2,20 дюймов
Вес	408g/14,4 oz
Размер упаковки	24*14*9,5 см/9,4*5,5*3,7 дюйма
Вес упаковки	779 г/27,5 унций
