Жидкий автоматический контроллер заполнения платы прибор для наполнения

Жидкий автоматический контроллер заполнения платы прибор для наполнения

 Примечание:

Чтобы увеличить срок службы датчикаДля предотвращения Ущерб, причиненный При избыточном весе. 10 кг Мы доставим груз весом 20 кг; 30 кг Мы доставим груз весом 40 кг.

Упаковка: 1 шт.Печатная плата +1 шт. тензодатчик + 1 шт.5 ВАдаптер питания

Примечание:

Водяной насос или Соленоидный клапан нужно подготовить или купить самостоятельно.

1 кг делительное значение 0,1G
3 кг деления значение 0,5G:

5 кг делительное значение 1G

10 кг делительное значение 1G:1GДо 9999 г

20 кг делительное значение 2 г
30 кг делительное значение 5g

【产品介绍】:

)

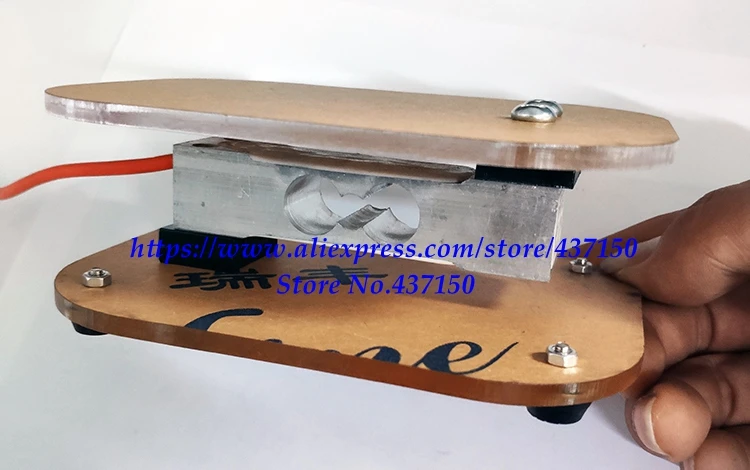

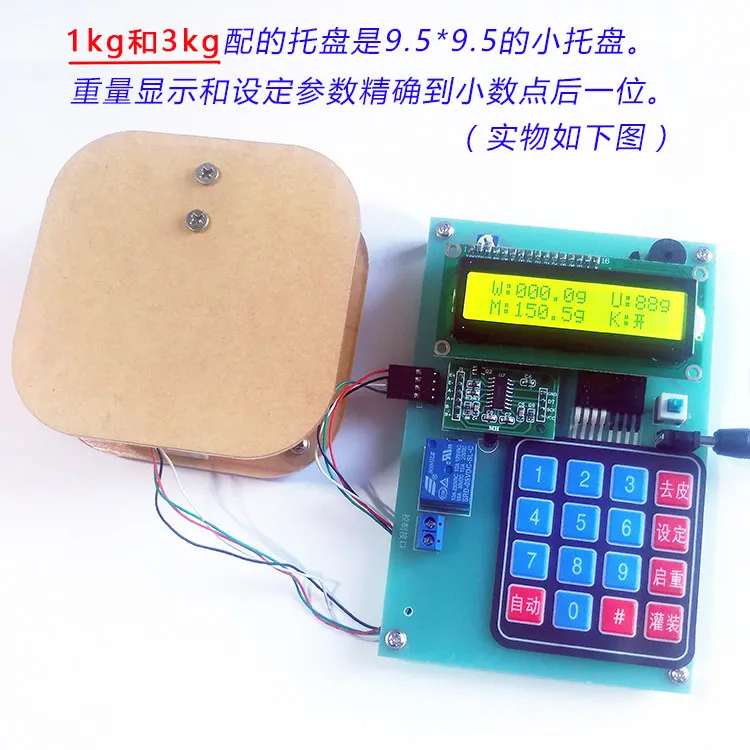

"Спецификация поддона под давлением":По умолчанию13 см * 9,5 см(1 кг и 3 кг Используйте 9,5*9,5 паллет).

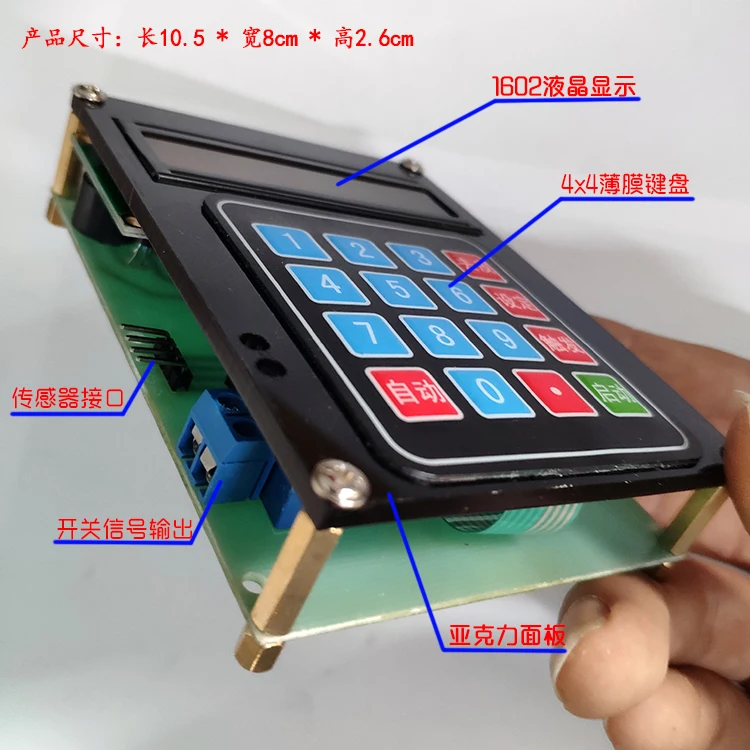

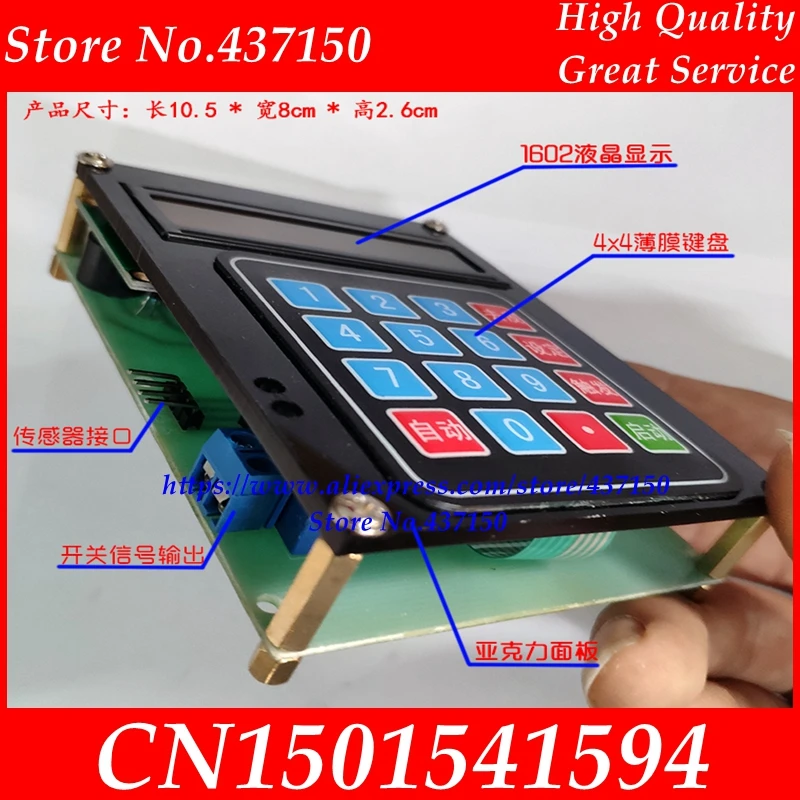

"Спецификация печатной платы": Длинный14,1 см *Ширина9,3 см *Толстый1,5 мм
"Спецификация дисплея": СтандартLCD1602ЖК-экран, Размер дисплея:70 мм * 24 мм.
"Интерфейс дисплея": Гнездо для2,54 ммРасстояние между16PБулавки, могут быть расширены DuPont line.
«Спецификация клавиатуры»: Ширина65 мм *Высокая60 мм  , Задняя часть самоклеящаяся может быть наклеена на поверхность оборудования.
"Разъем для клавиатуры": Соединитель2,54 ммО8PГоловка DuPont, Подключаемая, длина линии80 мм.

"Основная функция цепи":

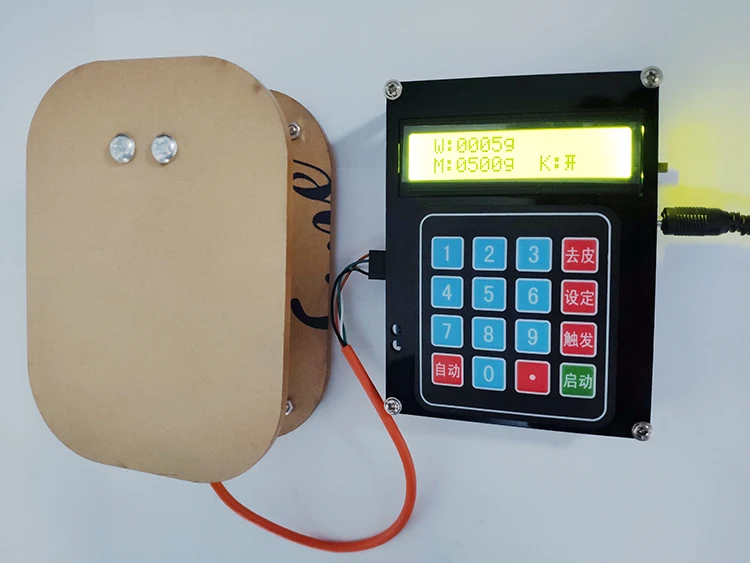

        Установите вес необходимости подачи, нажмите кнопку «наполнение», чтобы начать зарядку оборудования, электронные весы в режиме реального времени весят вес, когда вес устанавливается, чтобы автоматически закрыть оборудование для кормления.В автоматическом режиме может быть реализован Индуктивный вес пустой бутылки автоматически открыть устройство подачи, не нужно нажимать кнопку, чтобы начать.

"Принцип управления зарядным оборудованием":
       Управление другими устройствами путем управления проводимостью и отключением двух контактов терминалов.Два контакта клемм не выводят напряжение, просто Контролируйте разрыв между ними, что эквивалентно переключателю.
       Может контролировать0-220 ВМежду любым напряжением использования электрических приборов (насосы, СОЛЕНОИДНЫЕ клапаны, другое оборудование и т. Д.) можно контролировать постоянный ток, переменный ток.Контроль прямого тока положительный, переменный ток для управления пожарным проводом.Если вы хотите контролировать более300 ВтДвигатель, рекомендуется добавить контактор переменного тока в середине, чтобы обеспечить стабильную и безопасную систему.

Введение функции "Руководство по эксплуатации"

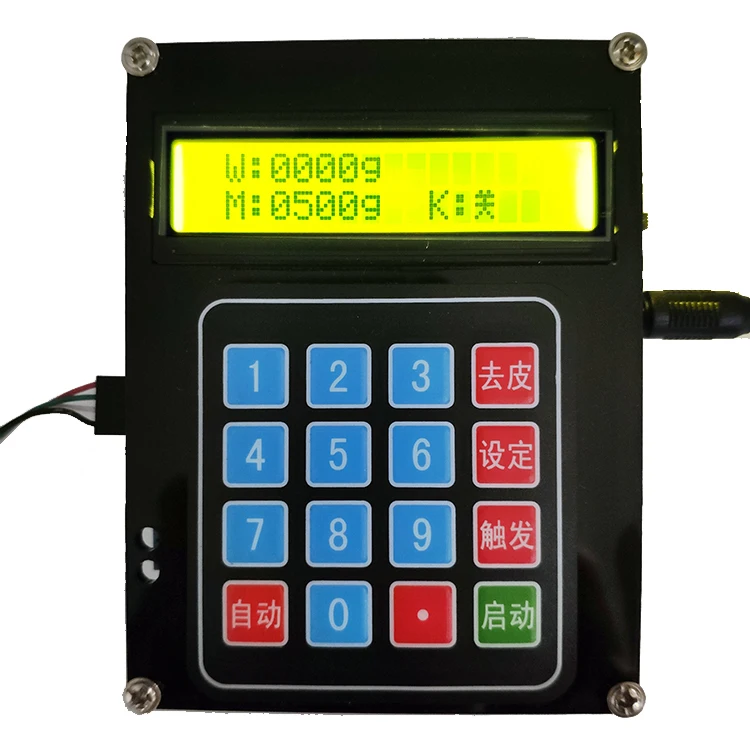

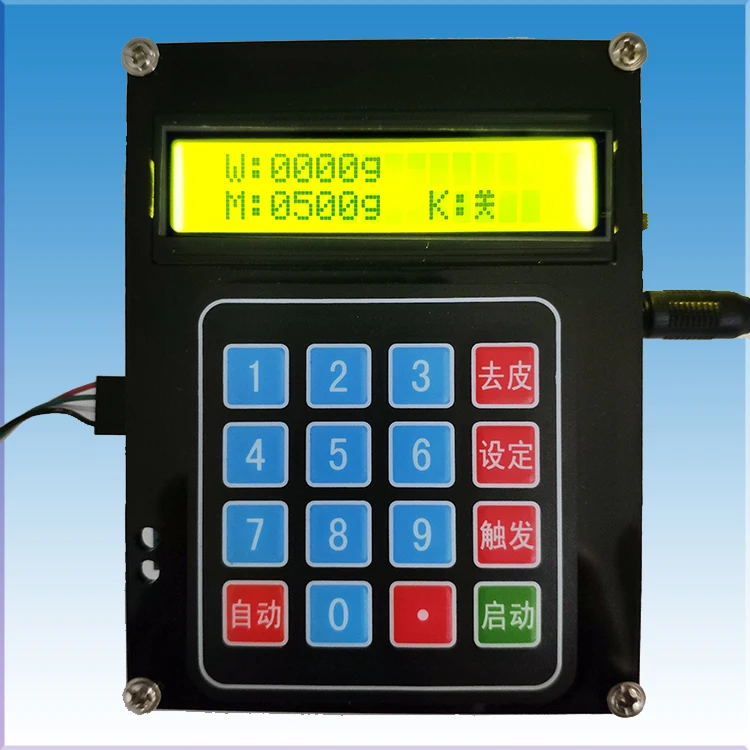

1 , Дисплей экрана:

W : XXXX G (Вес в реальном времени ) У : XX G (Начальный вес)

М : XXXX G (Вес наполнения) К : Закрыть (открыть: заливает воду, закрыть: Нет орошения)

В автоматическом режиме , Вес бутылкиВышеУ ВЗначение вызовет автоматическое заполнение.

2 , Ключевые функции:

Автоматический ключ: " Введите / Выход " Функции автоматического режима (когда вы входите в автоматический режим, вы увидитеC: Xxg )

Ключ «очищенный»: пилинг, очистка функции нуля

НаборКлюч: Настройка " Вес наполнения " М Значение

Кнопка «перезагрузка»: Настройка " Начальный вес " У Значение

Клавиша «заполнение»: функция ручного запуска (снова нажмите на паузу)

3 , " Вес наполнения " М Метод настройки:
Нажмите кнопку «Set» (МНачинает мигать), введите значение для установки, а затем нажмите кнопку «установить» (МПрекратите мигать) Настройка.

4 , " Начальный вес " У Метод настройки: (Вес контейнера большеУЗначение для запуска автоматического заполнения)
Нажмите кнопку «Пуск» (УНачинает мигать), введите значение, которое вы хотите установить, а затем нажмите кнопку «перезагрузка» (УПрекратите мигать) Настройка.

5 , " Ручной режим наполнения " Как сделать: (В правом верхнем углу нет символов, инструкции находятся в ручном режиме)
( 1 Положите на контейнер, нажмите кнопку «очищенная», нажмите кнопку «заполнение», чтобы начать наполнение.Налейте вес жидкости в комплект веса наполненияМ, Автоматически останавливается.
( 2 Удалите заполненноеКонтейнер, положите пустой контейнер, нажмите кнопку «очистить», «наполнитель», чтобы начать следующее наполнение.

6 , " Автоматический режим наполнения " Метод действия: (В правом верхнем углу показанУ: Xxg , Описание в автоматическом режиме)

(1) Нажмите кнопку «автоматический», положите на контейнер, системаАвтоматически очищаетсяИАвтоматически запускаетсяНаполнение.Когда вес наполнения достигает установленного значенияМ, НаполнениеАвтоматически останавливается .

(2) Снимите заполненный контейнер, системаАвтоматическое возвращение к нулюСброс.Наденьте на следующий контейнер и автоматически Начните следующее количественное наполнение.

7 , Снимите функцию автоматического пилинга:(Относится к автоматическому режиму наполнения функции автоматического пилинга)

Выключение перезагрузите машину, после загрузки нажмите кнопку «автоматический», а затем нажмите «3«Ключи не отпускаются, пока вы не услышите сигнал тревоги машины «tick» после отмены функции автоматического пилинга.Если вы хотите открыть функцию автоматического пилинга, повторите вышеуказанную операцию.После установки машина запомнит, постоянно действительна.

8 , В автоматическом режиме наполнения, от контейнера до автоматического пилинга задержки между по умолчанию 0,8 Секунд, клиент может сбросить в соответствии с фактической потребностью, может установить объем: 0,1 ~ 9,9 Секунд.

9 , В автоматическом режиме наполнения, после заполнения вода автоматически останавливается, а затем мы снимаем контейнер.От "снять контейнер" до "система автоматического возврата к нулю сброса" между умолчанию является 0,8 Секунд, клиенты могут быть основаны на фактической необходимости сброса, может установить диапазон:0,1 ~ 9,9 Секунд.

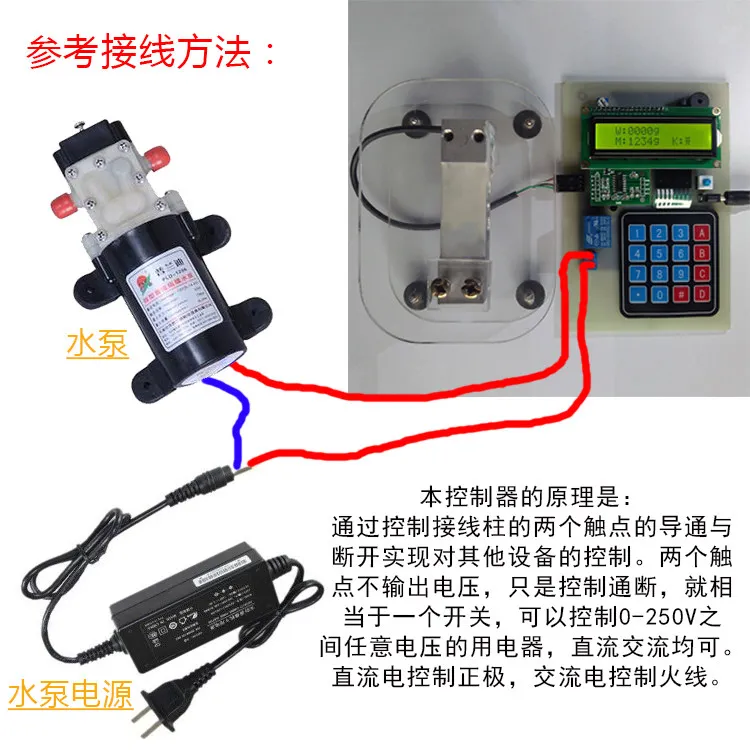

Способ подключения:

.
