4 канала 16A светодиодный RGBW цифровой дисплейный контроллер DMX 512 светодиодный декодер 12V-24V DMX контроллер

Описание продукта:

Этот DMX декодер использует усовершенствованный чип управления компьютером, может получить международные DMX - 512 стандартные цифровые сигналы управления и преобразован в PWM контроллер сигнала для привода светодиодный. Это может быть контроль светодиодный по DMX консоль, и может быть подключен с цифрами DMX декодер для того, чтобы увеличить выходную мощность для того, чтобы реализовать все виды изменения режима. Кроме того, Этот DMX декодер может использоваться как синхронный контроллер для управления светодиодный, светодиодный, он может осуществить синхронный эффекты. Этот декодер использует цифровую трубку для отображения кода адреса и с 3 кнопками для настройки, что делает его более простым в использовании.

Технические параметры:

● Рабочая температура: -20-60 ℃

● Напряжение питания: DC12 ~ 24 В

● Выход: 3 канала или 4 канала

● Внешние размеры: L177 × W42 × h33мм

● Статическое энергопотребление: <1 Вт

● Выходной ток: каждый канал 4A

● Выход мощность: 3CH--12V<144 Вт, 24V<288W; 4CH-12V <192W 24V<384W

● DMX512standard:DMX512/1990

Описание подключения:

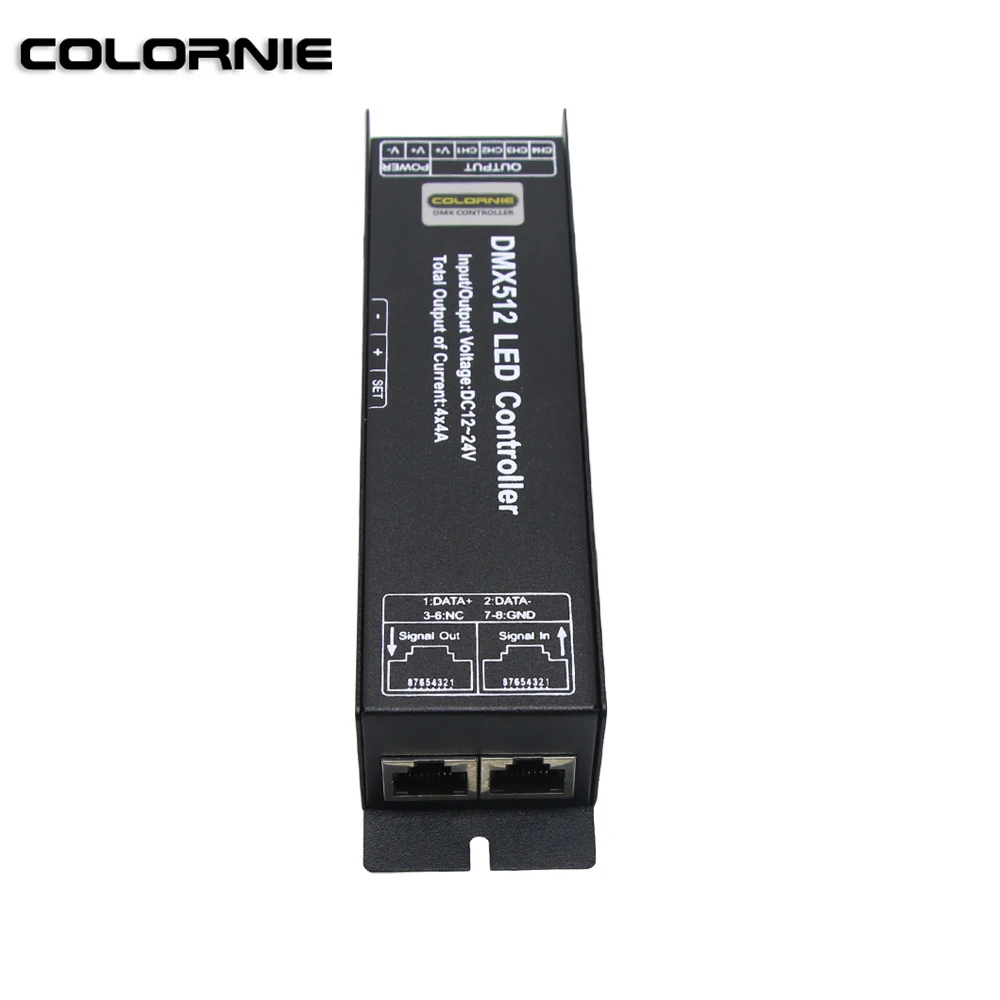

Интерфейс ввода/вывода DMX: порт RJ45

Код адреса и кнопка настройки функции:

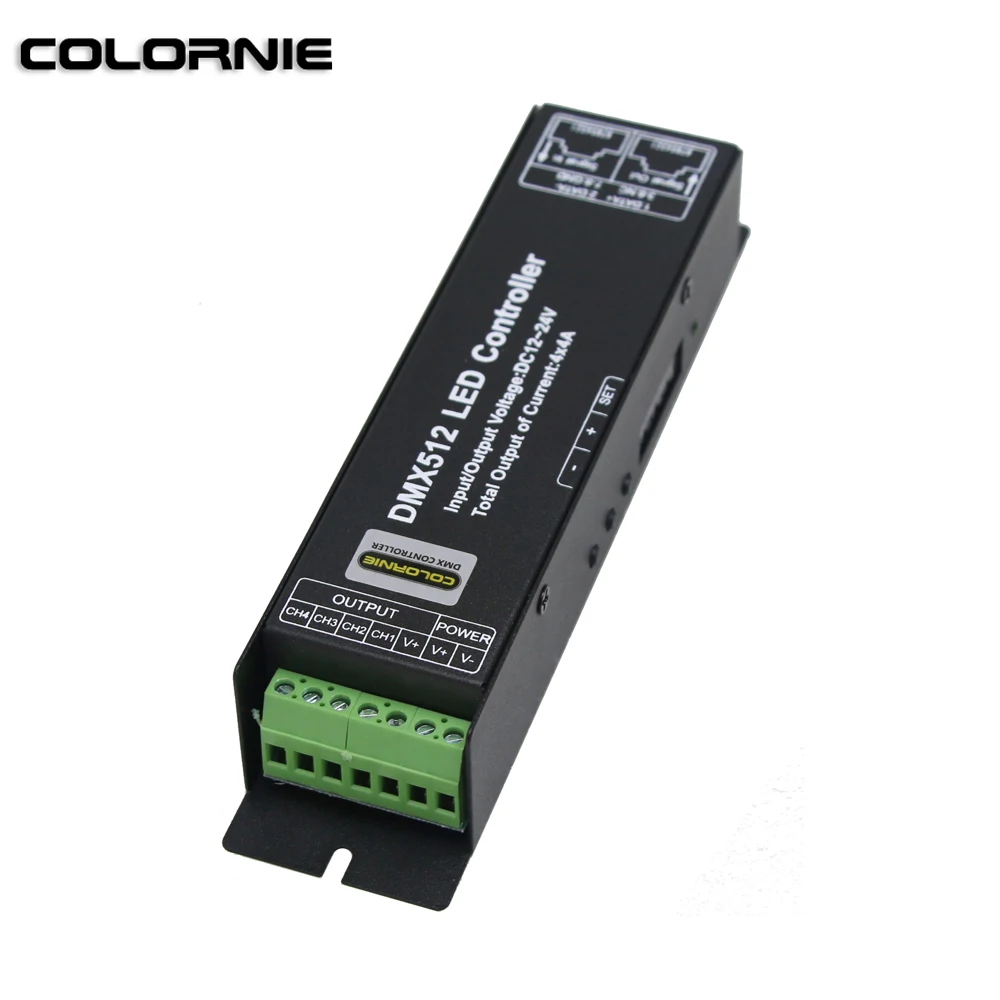

Интерфейс ввода и нагрузки:

Заглушка с винтом.

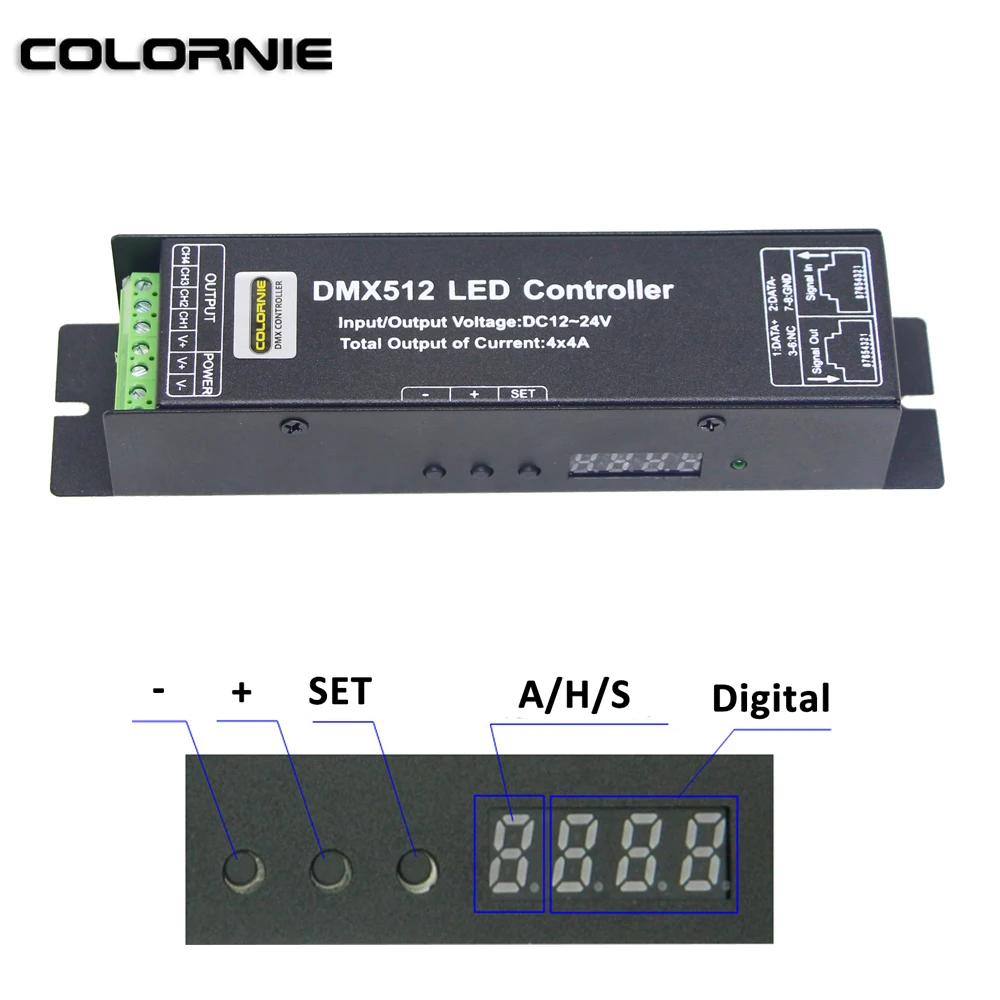

Спецификация цифрового дисплея:

Используйте цифровую трубку с 4 числами и с тремя кнопками для настройки кода адреса. Каждый декодер занимает 4 адреса. Первый номер на цифровой трубке Показывает символ функции, он имеет A,H или S букву опционально, И последние три номера показывают Арабскую дату с 001-512.

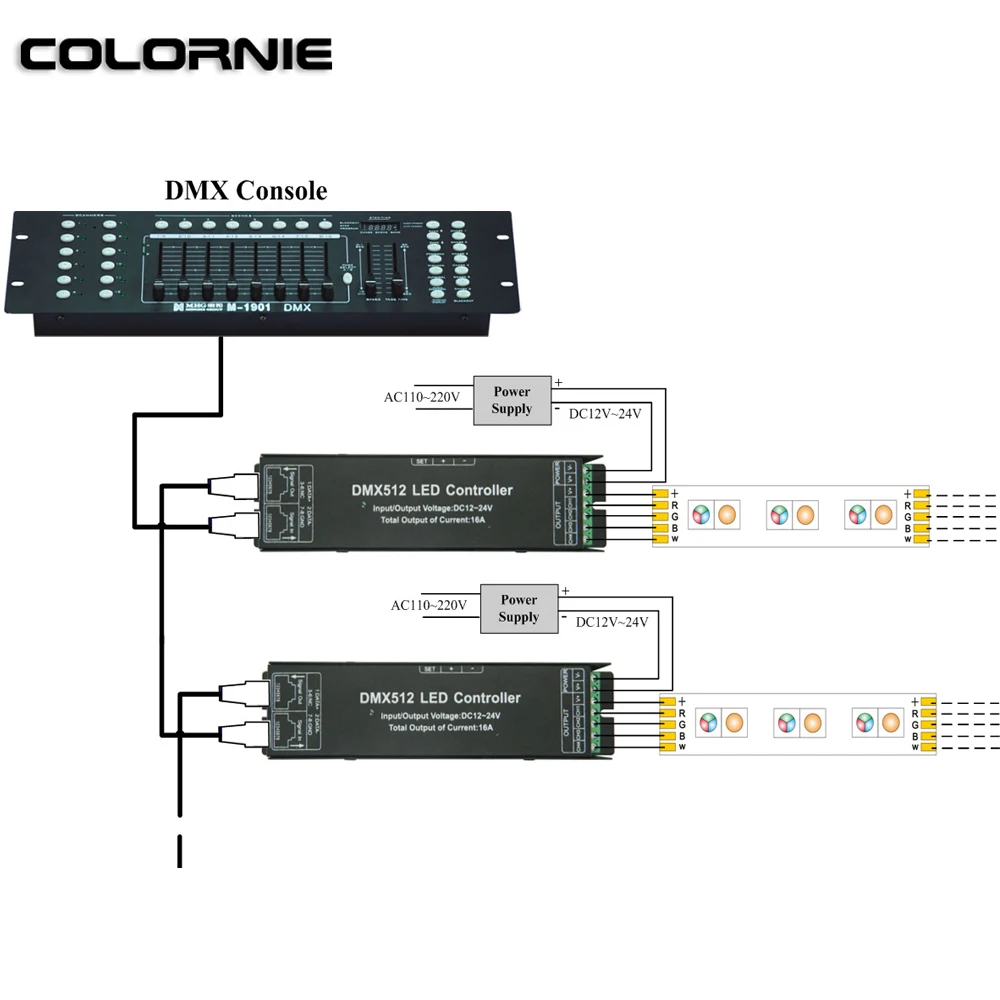

Когда кулак показывает «А», его на состоянии DMX512, означает, что этот декодер находится под контролем сигнала DMX512, В это время Подключите декодер к консоли DMX с помощью сетевого кабеля, Его можно контролировать с помощью Консоли DMX. Если цифровая трубка показана «A001», означает, что первый из адресного кода 001, а остальные три канала соответствуют 002003004. Если этот декодер подключен к другому декодеру, то первый адресный код другого декодера составляет 005, а остальные 3 канала-006007008. Он может быть соединен с номерами декодера и может управляться отдельно.

Если два или несколько кодов адреса декодера одинаковые, означает, что эти же декодеры кодов адреса меняются в одном и том же эффекте, и они могут быть реализованы синхронно контролируемым эффектом.

1) когда кулак показывает «H», он будет находиться в Встроенном режиме, означает, что этот декодер будет работать в встроенной программе. Встроенный модели как показано ниже:

2) Когда первая буква показана «S», она будет в встроенном состоянии настройки скорости, в этом состоянии только H-08 и H-09 действительны, слегка нажмите кнопку SET, чтобы войти в регулируемое состояние скорости, затем нажмите кнопку +/-можно реализовать вариант 11 уровней скорости. Другие функции не являются эффективными.

Основные характеристики функции:

Есть три кнопки (кнопка 1: набор, кнопка 2:-Кнопка 3:+) на декодере, функция их ниже:

Машинка для установки кнопок

Клавиша переключения режимов, нажмите эту клавишу в течение примерно 2 секунд, можно переключить от функции A до функции H (функция H до функции A), слегка нажмите кнопку SET, чтобы переключиться от функции H к функции S (функция S к функции H)

Кнопка +

Кнопка увеличения, в течение последних трех Кол-во цифровая трубка будет больше на один в тех случаях, когда нажмите клавишу + каждый раз. Если вы хотите быстро увеличить адресный код, просто нажмите на эту кнопку в течение некоторого времени. (Примечания: максимальный адресный код 512, если он отображается 512 и все еще нажимается + клавиша, Товар будет возвращен обратно к 001)

На пуговицах

Снижение на пуговицах, он в течение последних трех Кол-во цифровая трубка будет сократить при нажатии-ключ каждый раз. Если вы хотите быстро уменьшить код адреса, просто нажмите на эту кнопку в течение некоторого времени.
