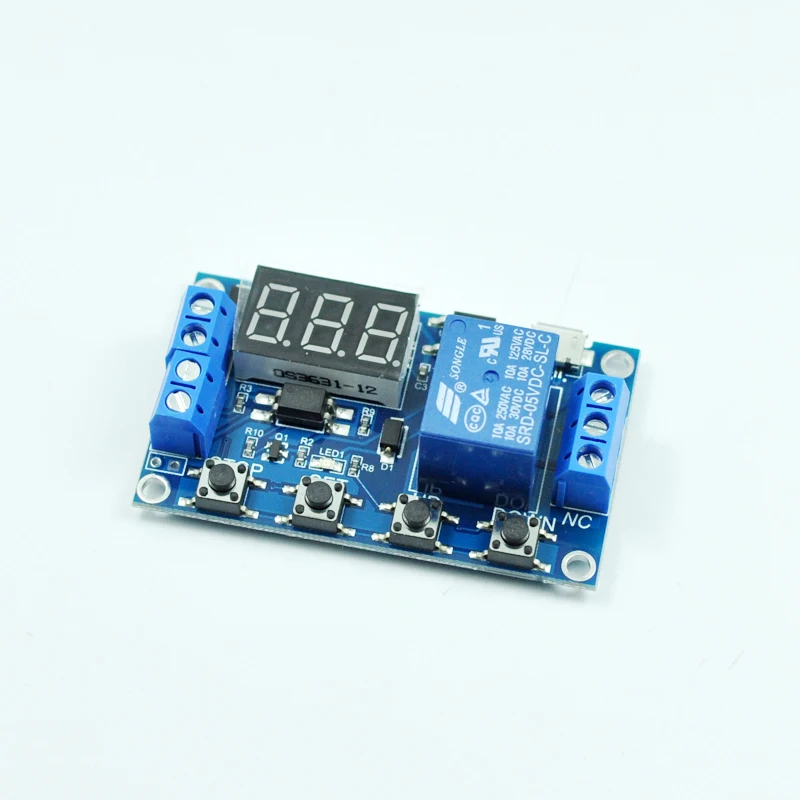

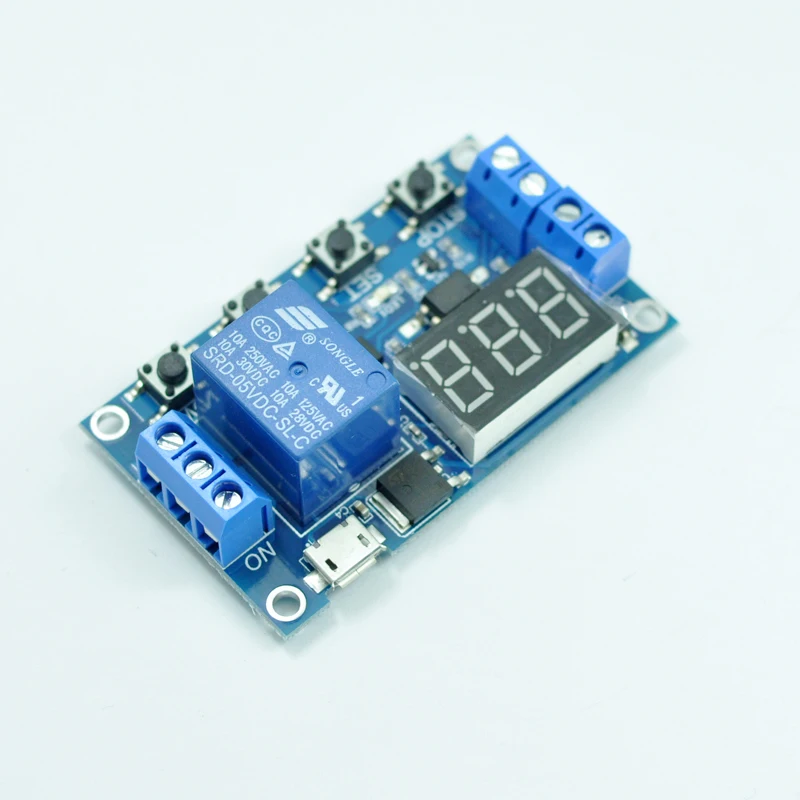

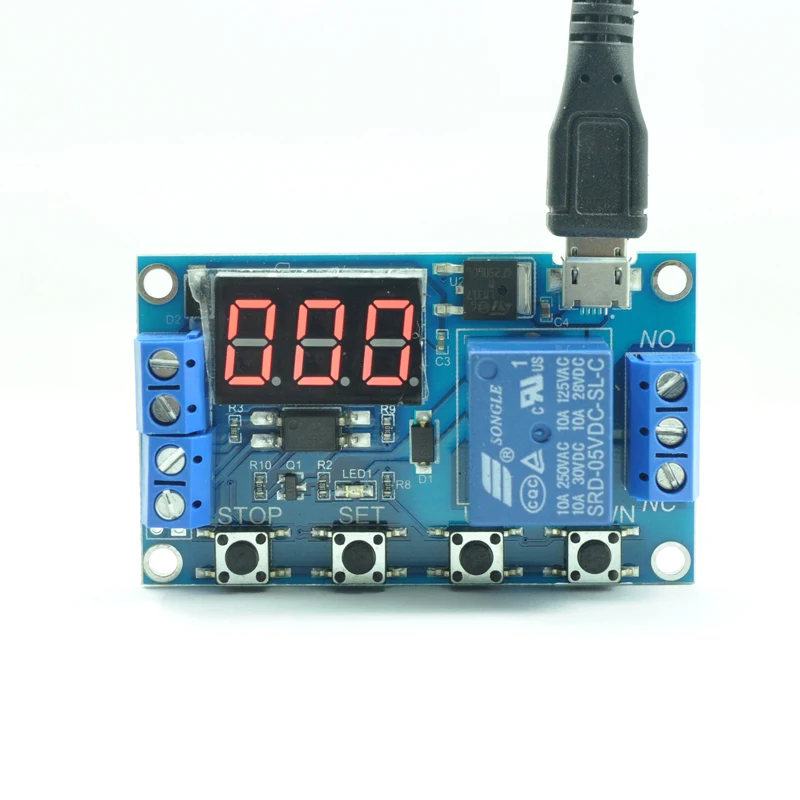

1 ходовой релейный модуль с переключателем задержки 5 в 12 В автоматическая

1 ходовой релейный модуль с переключателем задержки 5 в 12 В автоматическая

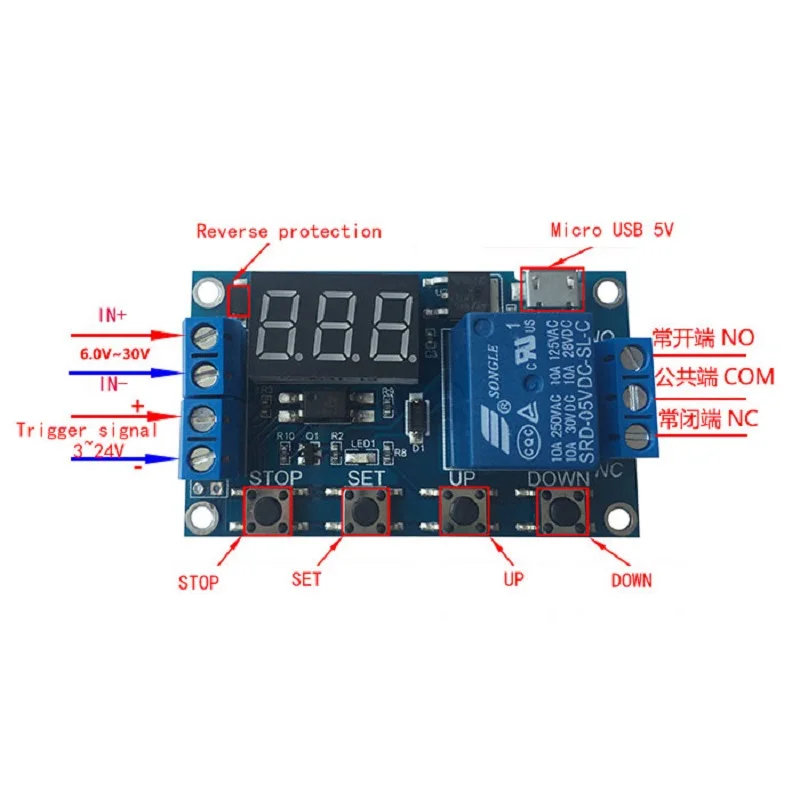

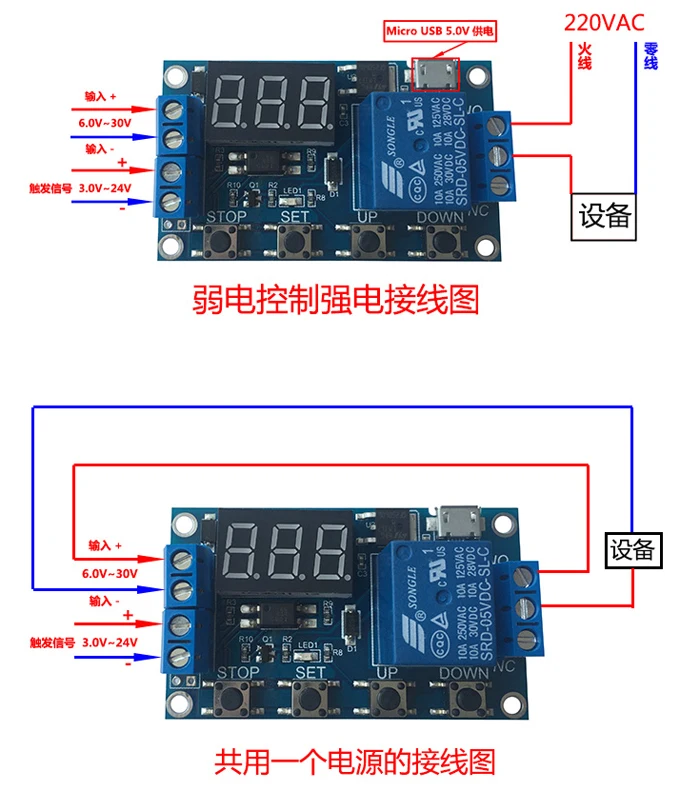

Переключатель задержки 1 способ релейный модуль 5v12v триггер задержка выключения питания автоматический цикл синхронизации   Параметры продукта 1. Рабочее напряжение: DC6 ~ 36 В, поддержка Mirco USB 5 В 2. Источник сигнала триггера: триггер высокого уровня (3 ~ 24 В) 3. Выходная мощность: может управлять устройствами в пределах 30V5A или в пределах 220V5A 4, Ток покоя: 20 мА, рабочий ток: 50 мА 5, срок службы: >100000 раз, Рабочая температура: -40 ~ 85 градусов Цельсия, размер: 62*38*17 мм 6, с изоляцией оптопары, повышает способность анти-помех, монтажная плата промышленного класса, установить параметры не исчезают после выключения питания   Режим работы: P1: после срабатывания сигнала, реле включается во время работы, а затем выключается; В режиме OP следующая операция P1.1: сигнал срабатывает снова. P1.2: Сигнальные триггеры повторный запуск снова P1.3: сигнал снова сбрасывается, реле отключено, и время остановлено;   P-2: подайте сигнал триггера, после того, как реле выключает время CL, реле включается время OP, после завершения синхронизации, реле выключено; P3.1: подайте сигнал триггера, после того, как реле включит время OP, реле выключает время CL, затем циклическое действие, приведенное выше, сигнал снова в цикле, реле отключено, время остановлено; Количество циклов (LOP) может быть установлено; P3.2: после включения питания не требуется триггерный сигнал, реле включается в режиме OP, реле выключает CL время, и вышеуказанное действие циклируется; Количество циклов (LOP) может быть установлен; P-4: Функция удержания сигнала, если есть сигнал триггера, время очищено, реле остается включено; Когда сигнал исчезает, реле выключено после синхронизации OP; во время синхронизации, есть сигнал и время очищается;   Диапазон синхронизации 0,1 во-вторых (минимум) ~ 999 минут (максимум) с плавной регулировкой Как выбрать диапазон времени: После установки значения параметра в интерфейсе выбора режима нажмите кнопку стоп, чтобы выбрать диапазон синхронизации; XXX. Десятичная точка находится в одном месте, диапазон времени: от 1 секунды до 999 секунд X X.X знака после запятой в десять, диапазон времени: 0,1 секунд до 99,9 секунд X. Десятичная точка яркая, диапазон времени: 1 минута ~ 999 минут Например, если вы хотите, чтобы установить OP до 3,2 секунд, затем переместите знака после запятой до десяти знака после запятой, и цифровая трубка отображает 03,2.   Описание параметра: OP on time, CL off time, LOP cycle number (1 ~ 999 раз, '--' означает infinite loop)   Эти параметры независимы друг от друга, но каждый режим разделяет эти параметры. Например, когда в режиме on-time OP установлено 5 секунд в P1.1, пользователь хочет переключиться в режим P1.2, затем введите P1.2 для установки соответствующих параметров, ОП будет 5 секунд; Нажатие кнопки SET на главном интерфейсе (display 000) отобразит OP (CL, LOP) и соответствующее время XXX; Если есть только OP (например, mode P1.1, P1.2, P1.3) Время в режиме, то короткая Кнопка Нажмите SET будет отображать только OP и соответствующее время; Если есть OP, CL, LOP в режиме (например, mode P3.1, P3.2), короткая Кнопка Нажмите SET отобразит OP и соответствующее время, CL и соответствующее время, LOP и соответствующее время; После настройки режима, вы можете легко просмотреть параметры, установленные в режиме тока, нажав кнопку set на главном интерфейсе, что очень удобно!   Как установить параметры 1. Сначала Определите режим работы реле; 2. В соответствии с режимом работы реле, в главном интерфейсе (когда модуль включен, он будет мигать текущий Рабочий режим (по умолчанию P1.1 режим), затем введите основной интерфейс) 'нажмите кнопку SET в течение 2 секунд, а затем отпустите' Введите интерфейс выбора режима, Выберите режим, который нужно установить (P1.1 ~ P-4) коротким нажатием кнопки вверх и вниз; 3. После выбора режима (например, P3.2) нажмите кнопку set, чтобы задать соответствующий параметр. В это время параметр, который будет установлен, будет мигать (OP on time, CL off time, LOP cycle number ('-' представляет бесконечный цикл), отрегулируйте значение параметра вверх и вниз, Поддерживайте Длительное нажатие (быстрое увеличение или уменьшение) и короткое нажатие (увеличение или уменьшение 1 единицы); После установки значения параметров, нажмите кнопку стоп в ближайшее время выбора знака после запятой, выберите диапазон времени (соответствующего времени 0,1 секунд ~ 999 минут); короткое нажатие кнопки SET для установки следующего параметра текущего режима, процесс такой же, как и выше; 4. После установки параметров выбранного режима нажмите и удерживайте кнопку SET в течение 2 секунд, а затем отпустите. Режим настройки в данный момент будет мигать, а затем вернуться к основному интерфейсу. Параметры настройки успешны, очень просты!   Основной интерфейс: '000' (без десятичной точки) отображается, когда реле не работает. Реле имеет десятичную точку при рабочем состоянии, что очень ясно! Интерфейс выбора режима: Нажмите и удерживайте кнопку «SET», чтобы войти, после завершения настройки нажмите кнопку «SET», чтобы выйти, вернитесь к основному интерфейсу, очень просто!   Функция остановки:   Реле Включить режим: 1. ВКЛ: реле разрешено проводить во время проведения операции; 2. Выключено: реле запрещено включаться и всегда выключено. Короткое нажатие кнопки СТОП на главном интерфейсе для включения и выключения. Текущее состояние будет мигать, а затем вернуться к основному интерфейсу. (Эта функция является функцией аварийной остановки, одна кнопка для открытия и закрытия реле)   Спящем режиме: 1. C-L режим сна: в течение пяти минут, без какой-либо операции, цифровая трубка автоматически выключает дисплей и программа работает нормально; 2. Обычный режим O-d: цифровая трубка всегда включается на дисплее;   Нажмите и удерживайте кнопку стоп в течение 2 секунд, а затем отпустите ее для переключения между C-L и O-d. Текущее состояние будет мигать, а затем вернуться к основному интерфейсу.
