D52 2047 AC 80 300 В 200 450 в измеритель коэффициента мощности счетчик энергии на din рейке

D52 2047 AC 80 300 В 200 450 в измеритель коэффициента мощности счетчик энергии на din рейке

Особенности и характеристики:

Характеристики:
• Точность: 1% ± 2 слова
• Напряжение переменного тока: 80,0-300,0 В переменного тока или 200,0-450,0 В переменного тока
• Ток переменного тока: 0,0-100,0a (точность: 0,01a)
• Активная мощность: 0,0-30000 Вт или 0,0-45000 Вт
• Электрическая энергия: 0,000-99999 кВт · ч
• Электрическая энергия кумулятивного времени: 0,00-999,59 ч
• Коэффициент мощности: 1,000-0,000
• Скорость: 2 раза в секунду

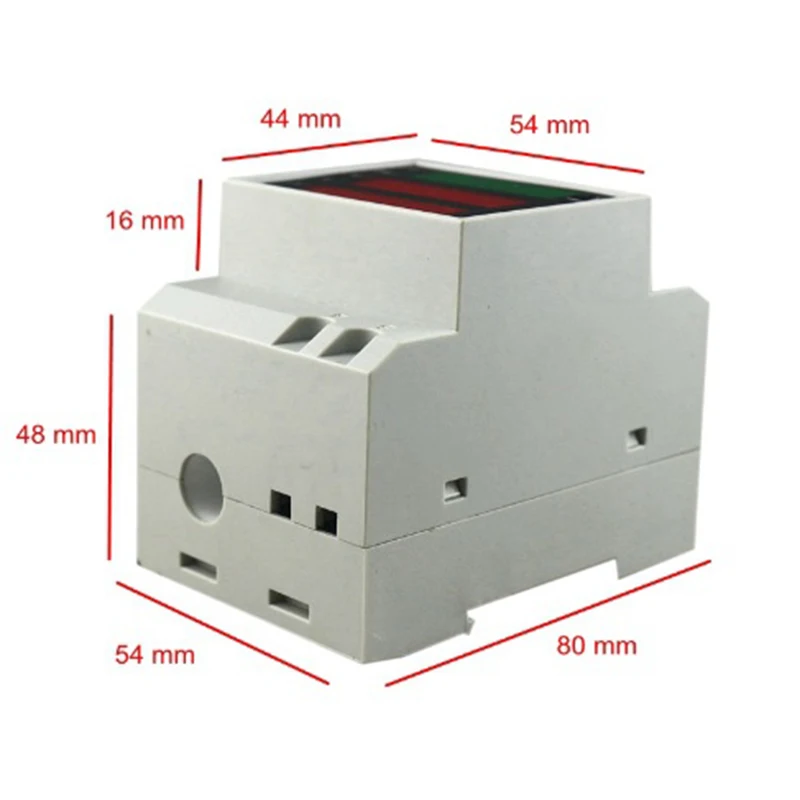

• Размер: 54x80x64 мм
• Установка: din-рейка

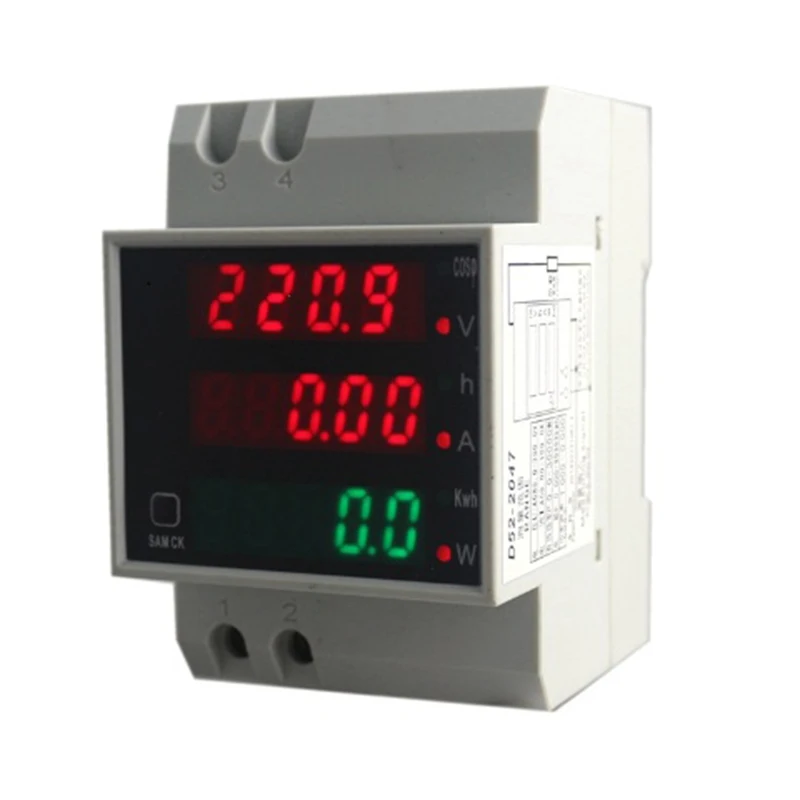

Режим отображения:
• В: переменное напряжение и коэффициент мощности
• A: переменный ток и электрическая энергия кумулятивного времени
• Вт: активная мощность и электрическая энергия

Способ применения:
1) Подключите измерительное напряжение к клеммам 1 и 2.
2) Измерьте Внутренний трансформатор тока: Поместите провод через отверстие в любом направлении.
3) измеритель внешнего тока: Поместите провод через отверстие в измерителе и Подключите два провода вторичного трансформатора к клеммам 3 и 4.
4) при включении измеритель отображает напряжение переменного тока (V), ток переменного тока (A) и активная мощность (W) с корреляционными светодиодами.
5) при нажатии кнопки SAM CK (правая сторона счетчика) счетчик изменится для отображения коэффициента мощности (cosΦ), электрической энергии кумулятивного времени (h), и электрической энергии (кВт/ч) с корреляционными светодиодами.
6) при повторном нажатии кнопки SAM CK счетчик будет отображать напряжение переменного тока, ток переменного тока и активная мощность.
7) при выключенном питании счетчик может экономить ценность электрической энергии и электрической энергии кумулятивного времени и продолжать кумуляцию данных, когда счетчик включен снова. Когда счетчик показывает электрическую энергию, вы можете нажать кнопку SAM CK, чтобы сбросить электрическую энергию и электрическую энергию кумулятивного времени до нуля.

Напоминание: счетчик может использоваться только для измерения электроэнергии в городе переменного тока 50/60 Гц. Он будет разрушен при использовании для измерения квадратных волн, выхода инвертора или нестандартных синусоидальных волн.

В комплект входит:
• Мультиметр переменного тока на din-рейке-1 шт.

Подробная информация

1) коэффициент мощности
2) Напряжение
3) Время работы
4) ток
5) энергия
6) Мощность
7) переключатель

Сделайте провод поперек от отверстия в правой стороне счетчика
N/L: входное напряжение переменного тока
1) нагрузка
