Генератор сигналов 1 Гц ~ 150 кГц цифровой дисплей ШИМ импульсный Частотный рабочий

Генератор сигналов 1 Гц ~ 150 кГц цифровой дисплей ШИМ импульсный Частотный рабочий

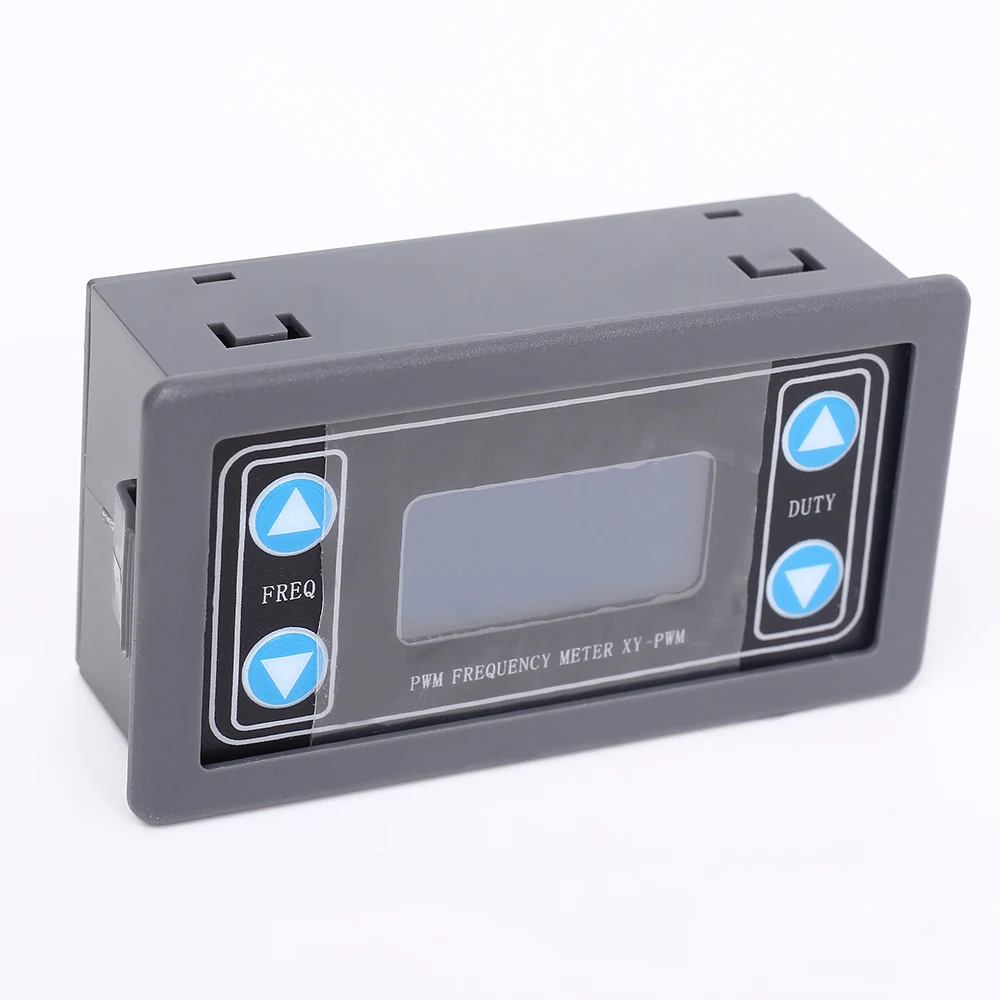

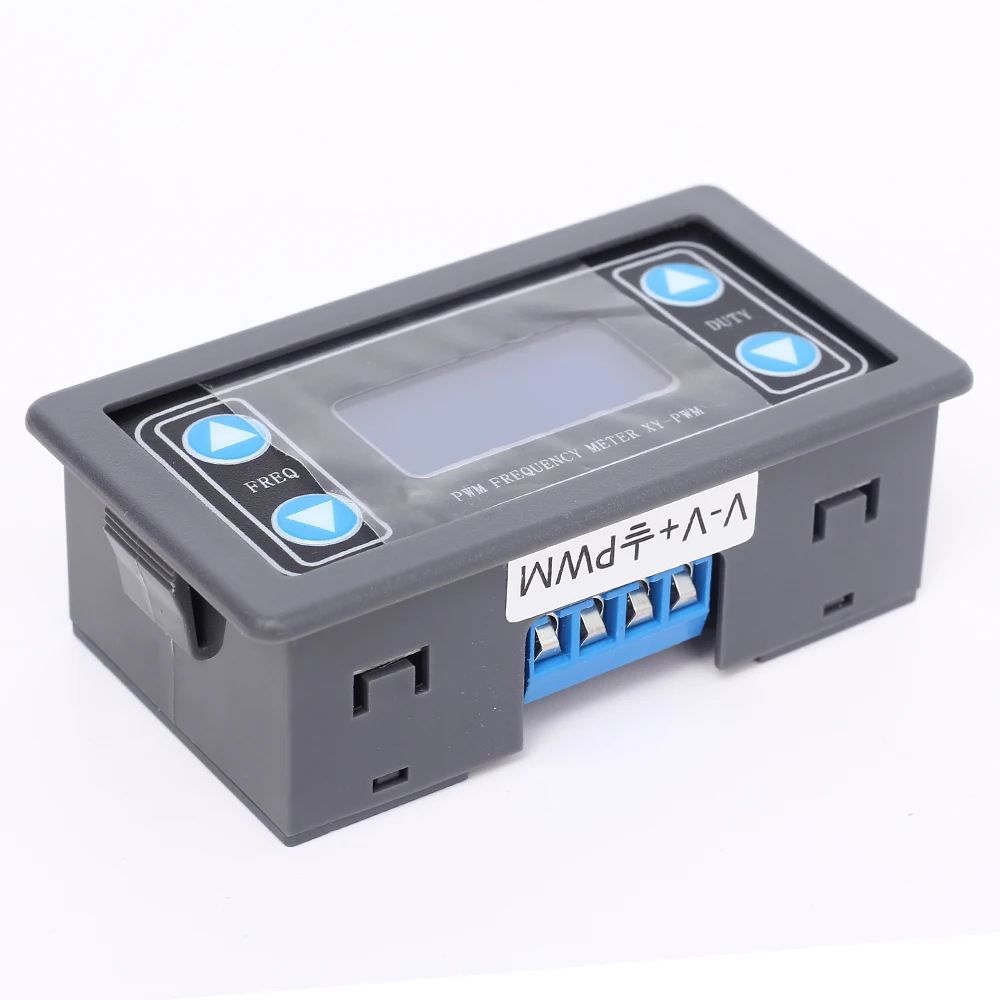

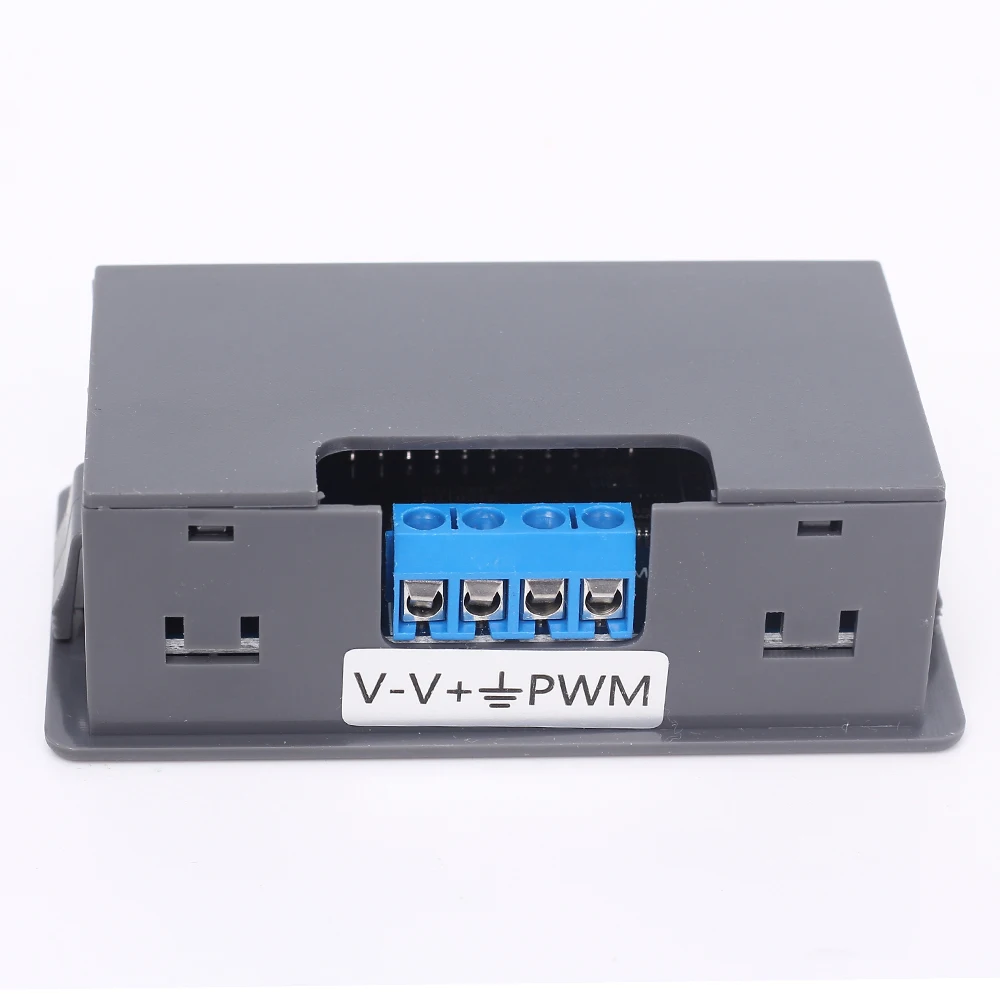

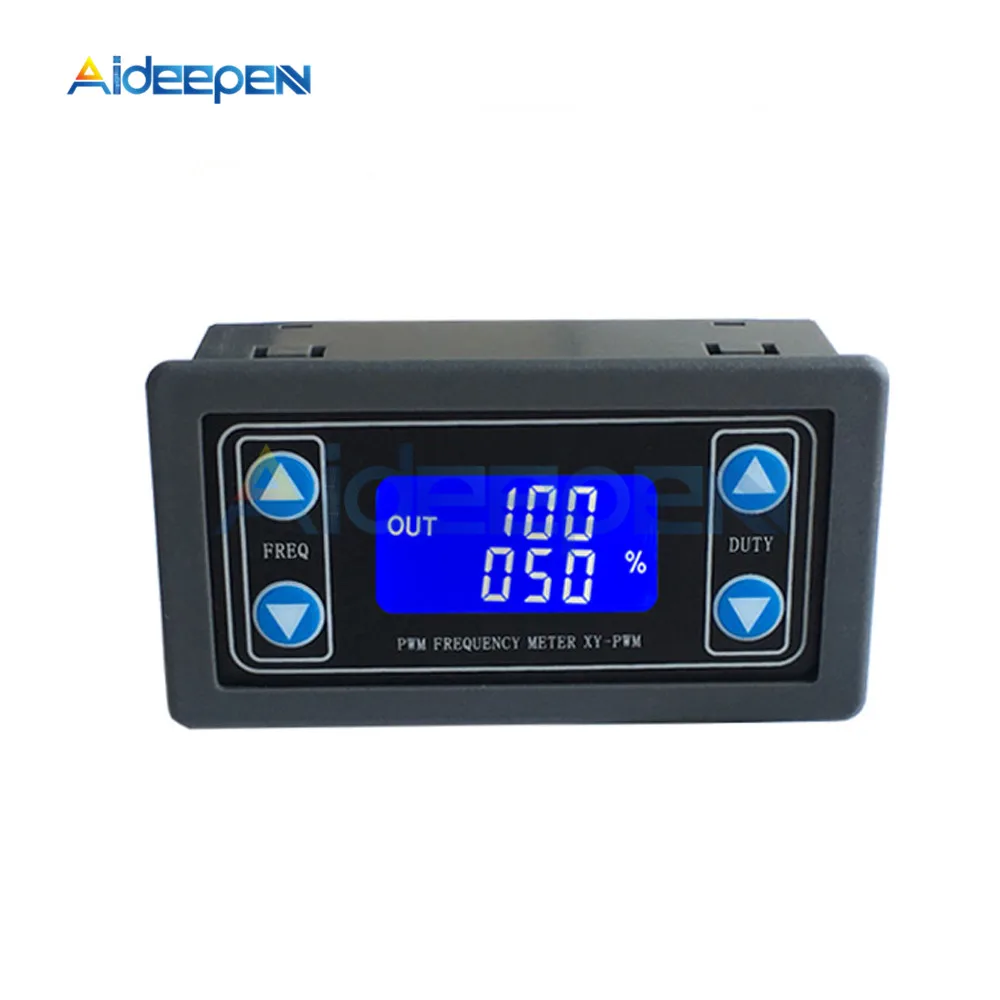

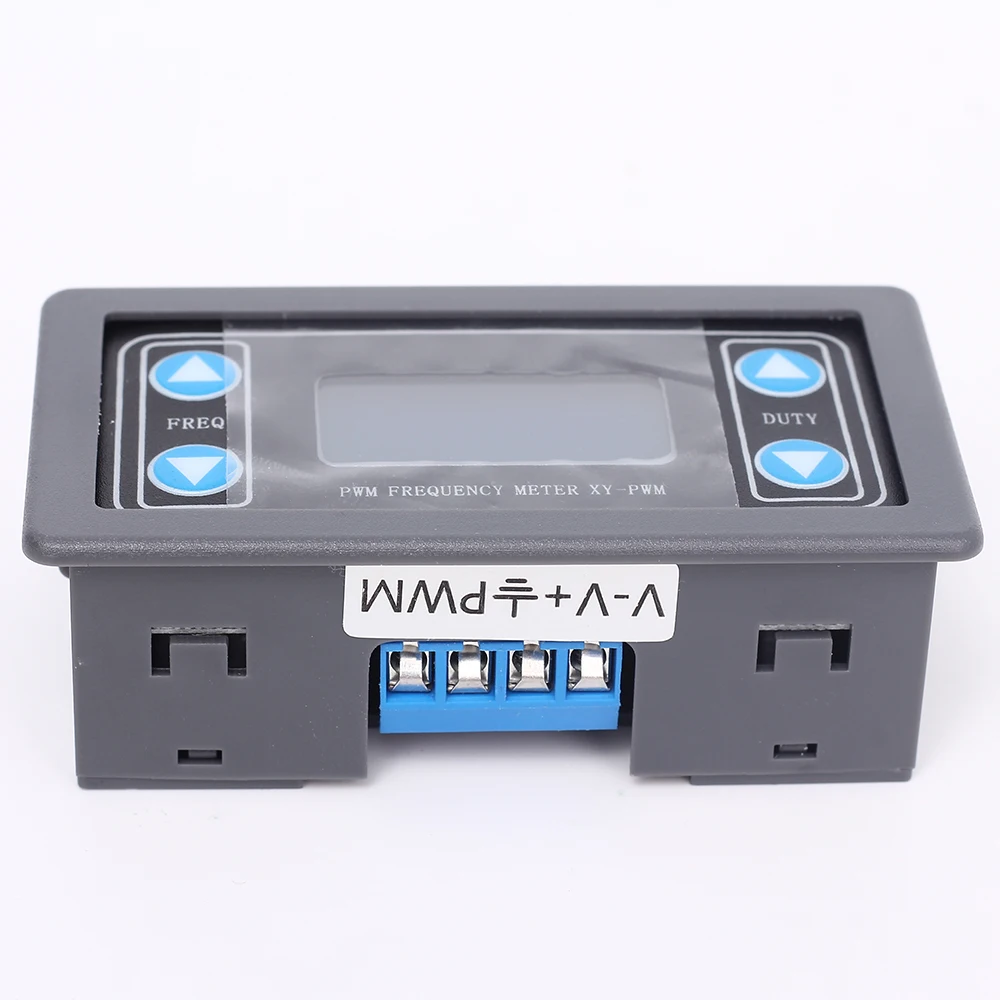

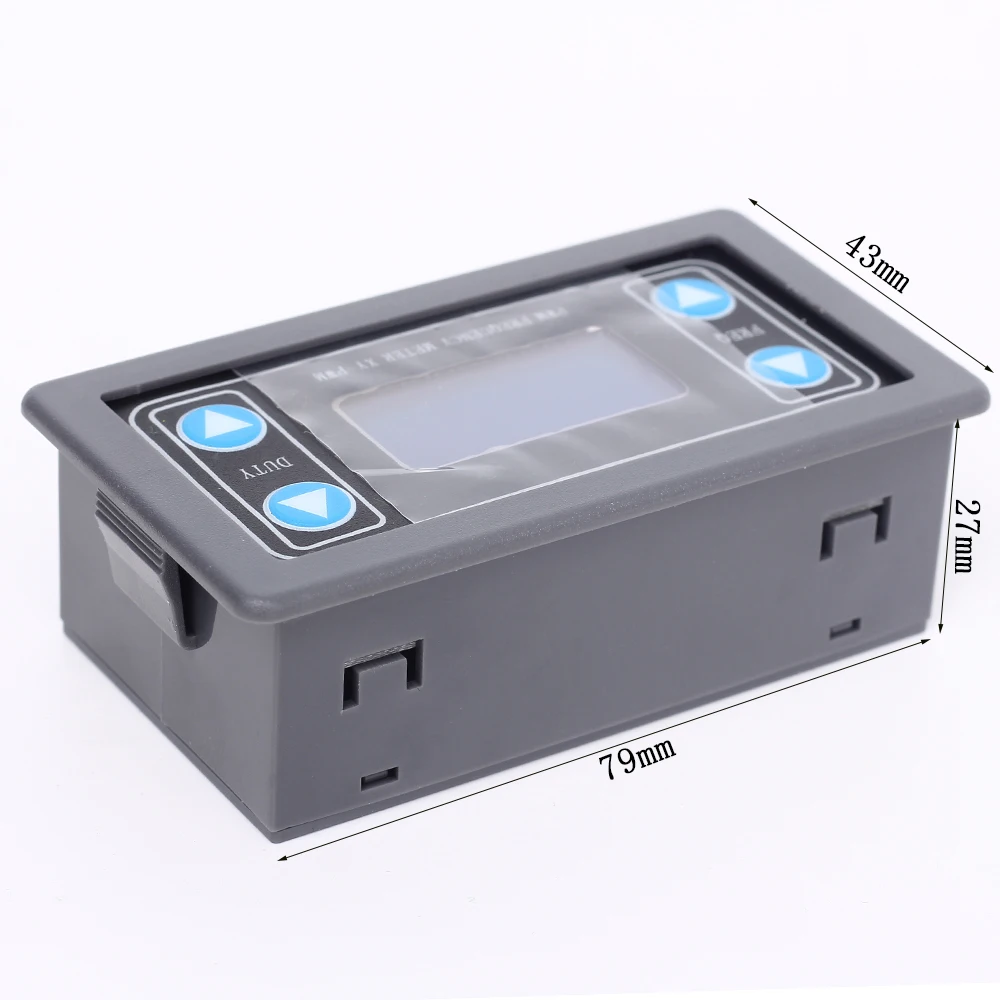

1. Описание: XY-PWM генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах и выходных уровнях. Используется в качестве источника сигнала или источника возбуждения для тестирования. Широко используется в производственной практике и технологии. 2. Особенности: 1>. С внешней оболочкой; 2>. ЖК-дисплей высокой четкости; 3>. Поддержка UART; 4>. Поддержка регулировки частоты; 5>. Поддержка регулировки рабочего цикла; 6>. Высокая точность обнаружения; 7>. Поддержка функции отключения памяти; 8>.1 канал ПВМ выход. 3. Параметры: 1>. Название продукта: PWM генератор сигналов; 2>. Модель: XY-PWM; 3>. Рабочее напряжение: DC 3,3 V-30V; 4>. Диапазон частот: 1 Гц ~ 150 кГц; 5>. Точность частоты: 2%; 6>. Диапазон рабочего цикла: 0.00%-100%; 7>. Выходной ток: около 5-30 мА; 8>. Амплитуда выхода: то же, что и входное напряжение; 9>. Размер: 79*43*27 мм; 10>. Рабочая температура:-20 ℃ ~ 70 ℃; 4. Диапазон набора частот: Введите интерфейс настроек при коротком нажатии любой кнопки «freq +» или «freq-» в нормальном рабочем состоянии для выбора диапазона частот. Автоматически Переключайте частотный диапазон. Обратите внимание на положение, в котором Десятичная точка движется при нажатии кнопки. Дисплей 'XXX'. Нет десятичной точки, минимальная частота-1 Гц. Диапазон частот-1 Гц ~ 999 Гц. Дисплей X.XX'. Запятой-предпоследний, минимальная частота 0,01 кГц. Диапазон воспроизводимых частот составляет 1,00 кГц ~ 9,99 кГц. Дисплей 'XX.X'. Запятой является третье, минимальная частота 0,1 кГц. Диапазон воспроизводимых частот составляет 10,0 кГц ~ 99,9 кГц. Дисплей 'X.X.X '. Десятичная точка полностью горит, минимальная частота-1 кГц. Частотный диапазон-1 кГц ~ 150 кГц. Например: Дисплей '100 'означает частоту выхода PWM 100 Гц; Дисплей '1.01 'означает, что выходная частота PWM составляет 1,01 кГц; Дисплей '54.1 'означает, что выходная частота PWM составляет 54,1 кГц; Дисплей '1. 2,4 'означает, что выходная частота PWM составляет 124 кГц; 5. Диапазон набора рабочего цикла: Введите интерфейс настроек при коротком нажатии любой кнопки «duty +» или «duty-» в нормальном рабочем состоянии, чтобы выбрать рабочий цикл. Автоматически Переключайте диапазон частот. Диапазон рабочего цикла составляет 0.00%-100%. 6. Используйте шаги: 1>. Подключение к источнику питания; 2>. Короткое или длинное нажатие кнопки «freq +» или «freq-» для установки частоты; 3>. Короткое или длинное нажатие кнопки «duty +» или «duty-», чтобы установить рабочий цикл; 4>. Подключение к нагрузке. 7. Коммуникационная плата интерфейса UART и настройки параметров Система поддерживает функцию загрузки данных UART и настройки параметров (уровень TTL); UART: 9600, 8, 1 1>. Установите частоту ШИМ: 'F101': установленная частота 101 Гц. '101' может заменить на 001 ~ 999; 'F1.05 ': набор частота 1,05 кГц. 1.05' может заменить 1,00 ~ 9,99; 'F10.5': набор частота 10,5 кГц. 10 г. 5' может заменить 10,0 ~ 99,9; 'F1. 0,5 ': установленная частота 105 кГц. '1. 0,5' может заменить на 1.0.0 ~ 1.5.0; 2>. Установить Рабочий цикл ШИМ: 'DXXX': рабочий цикл-XXX. 'XXX' может быть 000-100. Е. Г: 'D051' означает, что рабочий цикл PWN устанавливается как 51%. 3>. Чтение параметров набора: Отправьте «Чтение», а затем получите параметр. 4>. Возвращаемое значение: Возврат «вниз»: Установите успех. Возврат 'FALL': комплект не работает. 8. Применение: 1>. Генератор сигналов квадратной волны, генерирующий сигнал квадратной волны для экспериментальной разработки; 2>. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя; 3>. Генерирует регулируемые импульсы для использования MCU; 4>. Диммер; 5>. Регулятор скорости; 9. Примечание: 1>. Это 1 канал ПВМ, выходные сигналы одинаковые. Они не могут регулироваться независимо. 10. Посылка: 1>.1 шт XY-PWM PWM генератор сигналов;
