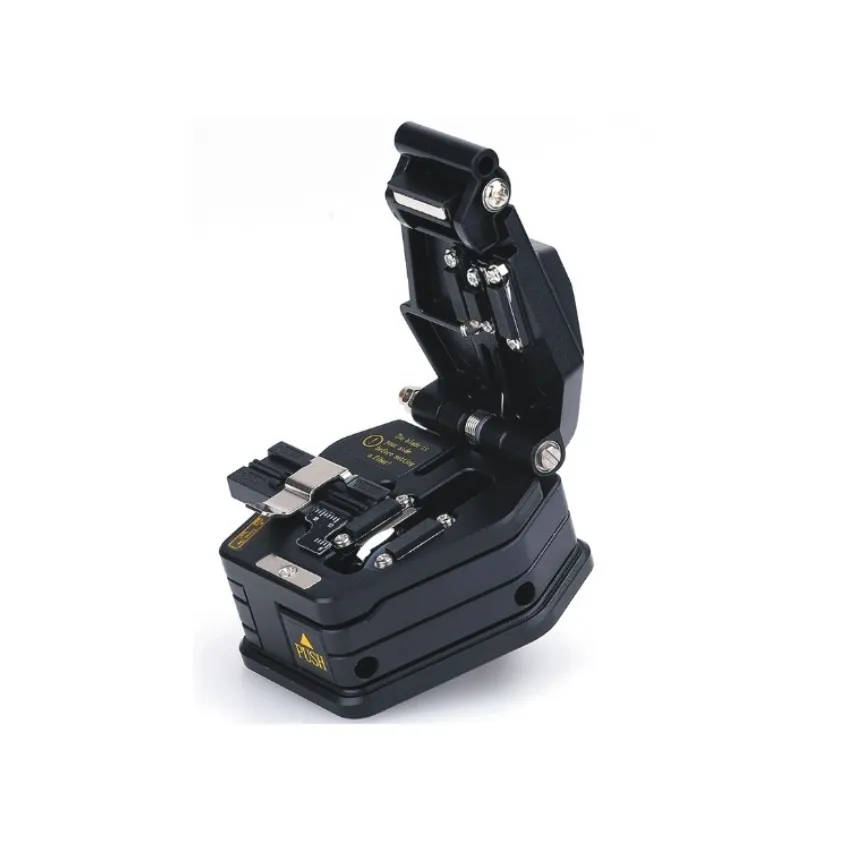

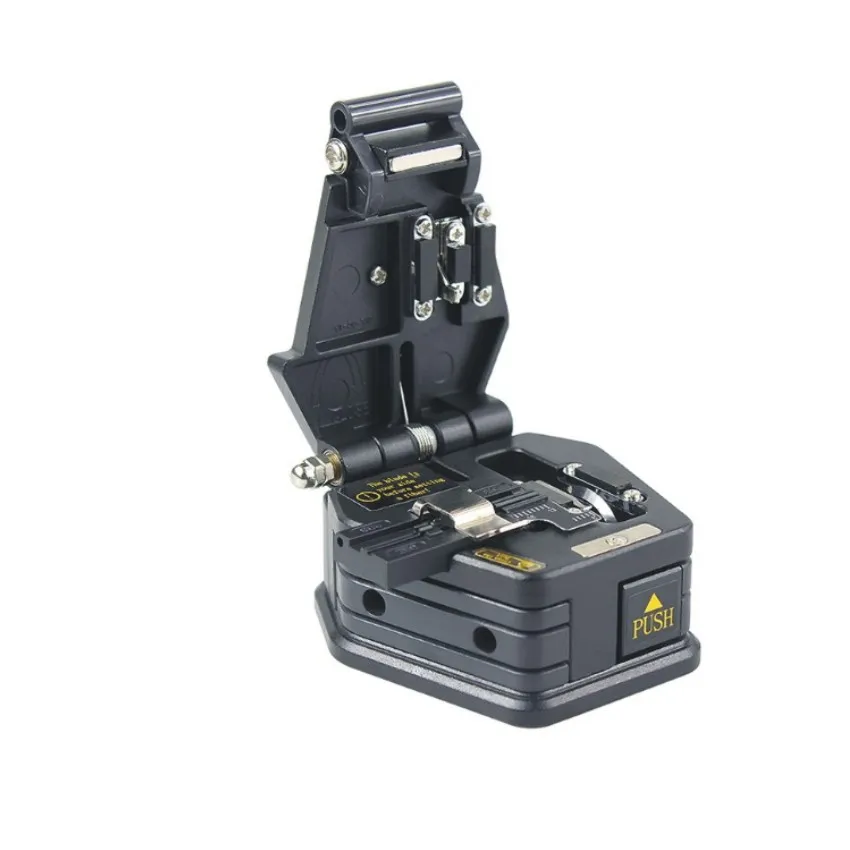

18 мм Клив длина SKL 6C волоконно оптический кабель Тесак костюм для 0 25 9 волокна

18 мм Клив длина SKL 6C волоконно оптический кабель Тесак костюм для 0 25 9 волокна

Способ работы

1: поднимите крышку волокна и откройте рычаг, откройте крышку одножильного зажима волокна и подтвердите положение лезвия на лицевой стороне.

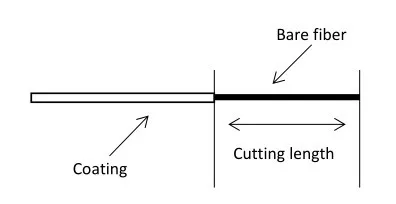

2: Поместите волокно в паз одножильного зажима волокна и выровняйте линию границы покрытия с измерительной шкалой соответствующей длины разреза волокна. В этом чехол, пожалуйста, подтвердите, является ли голеное волокно прямым.
3: закройте крышку одножильного волоконного зажима, зажмите волокно
4: пожалуйста, закройте крышку волокна и положите крышку волокна, открыв и закрывая рычаг, нажмите слайдер лезвия, отрежьте волокно

Поднимите крышку из волокна, открыв и закрыв рычаг, и откройте крышку. Пожалуйста, откройте крышку волокна одножильного зажима волокна, удерживая волокно вручную и извлеките волокно, чтобы удалить мусор волокна.

Обслуживание

Ежедневная Чистка

Для того, чтобы сохранить производительность резки волокна Кливера, обязательно очистите его после использования.

Очистите край ножа ватным тампоном, смоченным в безводном спирте. Резиновый блок и блок подушки

Держателя волокна.

Пожалуйста, также очистите паз отверстия для загрузки волоконного зажима и одножильный волоконный зажим.

НетE:

① При попадании пыли на лезвие и удерживающем зажиме волокна Производительность резания будет снижена, и хорошая

Концевая поверхность волокна не может быть получена.

② Не используйте жидкости, кроме спирта при чистке

③ Если мусор волокна остается в резиновой части зажима волокна, производительность резки может быть разрушена,

И хорошая Концевая поверхность волокна не может быть получена.

Метод регулировки режущей кромки

После нескольких разрезов режущая кромка изношена, и будут непрерывные дефекты режущей поверхности.

Если это явление продолжается, необходимо отрегулировать положение режущей кромки.

Выполните следующие действия, чтобы отрегулировать направление режущей кромки и использовать новую режущую кромку.

1: используйте отвертку Phillips для удаления правого декоративного покрытия

2 используйте отвертку с плоским лезвием для ослабления Винтов фиксированного лезвия.

3 поверните лезвие к следующему новому краю

Легко поворачивать лезвие, нажимая на боковую сторону лезвия снаружи ватным тампоном.

Примечание:

④ При замене положения режущей кромки (вращающейся режущей кромки) не Поворачивайте режущую кромку вручную.

⑤ Не используйте металлические инструменты (пинцет и т. д.) для поворота лезвия

⑥ Если вы используете металлический инструмент, он повредит лезвие.

4: Затяните винты для крепления лезвия

Не затягивайте крепежные винты лезвия, что может привести к повреждению винтов.

5: попробуйте отрезать волокно 1/2 времени и подтвердить обрезание концевой поверхности волокна с помощью экрана сращивания. Если

Конец резки волокна неисправен, пожалуйста, Отрегулируйте высоту лезвия.

6: отладка угла резки плоская, и правая декоративная крышка заблокирована после того, как сварочный эффект хорош.

Метод регулировки высоты лезвия

(0: для SKL-6C модели, сначала снимите нужное украшение.)

1: пожалуйста, ослабьте 2 крепежных винта.

2: Ослабьте винт, который фиксирует высоту лезвия.

3: Поместите автоматический карандаш или деревянный тонкий стержень на зажим для удержания волокна и передвиньте лезвие вперед и

Назад, и используйте высоту режущей кромки и высоту свинца или деревянного тонкого стержня для контакта в качестве справки

Точка. 0 мкм)

Ключевое объяснение

Когда высота лезвия должна быть поднята, сначала Ослабьте винт регулировки высоты и поверните регулировочный винт

По часовой стрелке.

Когда высота лезвия должна быть понижена, Сначала поверните регулировочный винт против часовой стрелки, затем затяните регулировку высоты

Винт.

(Пожалуйста, используйте ватный тампон, чтобы нажать лезвие вниз и повернуть лезвие винт регулировки высоты)

Когда высота лезвия опущена, нажмите лезвие вниз с ватным тампоном и поверните винт регулировки высоты

Против часовой стрелки.

4: поверните лезвие винт регулировки высоты по часовой стрелке от контрольной точки на 1/4 поворота до 1/2 поворота.

Обратите внимание, что высота лезвия не должна быть слишком высокой.

В противном случае блок подушки будет поврежден, а конец волокна будет поврежден.

5: Пожалуйста, затяните винт для крепления высоты лезвия

6: затяните 2 крепежных винта ослабленные в первом изделии

Замена лезвия

1: Снимите крепежный винт лезвия

2 Выньте лезвие и т. Д., позаботьтесь, чтобы лезвие не прикоснулось к другим частям.

Примечание

* Лезвие имеет точность заземления. Если лезвие ударит по металлу, и оно будет повреждено, оно не сможет работать нормально

Производительность резки, поэтому, пожалуйста, будьте осторожны при использовании.

* При использовании металлические щипцы будьте осторожны, чтобы не повредить режущую кромку.

* Пожалуйста, используйте перчатки при обращении с лезвием, не прикасайтесь к руке напрямую.

* Пожалуйста, замените старое лезвие, которое вы не можете заменить обычным мусором, и Отбросьте его должным образом.

3: при установке нового лезвия, сделайте отметку «1» вверх, поместите лезвие на фиксирующую поверхность пластины, и

Аккуратно вставьте его в слот.

В этом чехол выровняйте центр отверстия лезвия с центром винтового отверстия на монтажной стороне.

4: аккуратно прижмите лезвие пальцем и затяните крепежный винт

5: пожалуйста, обратитесь к предыдущему методу, Отрегулируйте высоту лезвия в соответствии с его шагами.

6: Установите правильную декоративную крышку после отладки

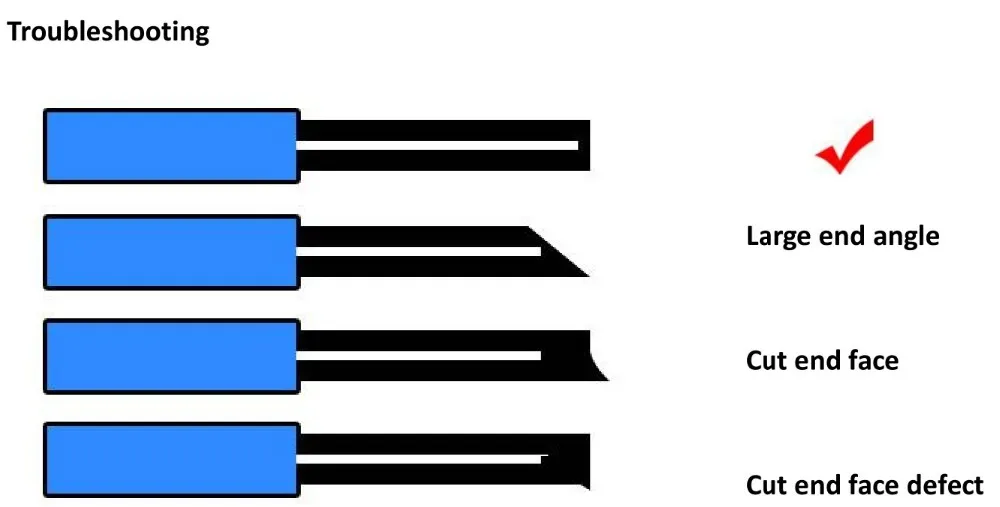

Плохая резка, может быть из-за следующих причин.

(A) волокно не помещается прямо на резак.

Пожалуйста, разместите волокно прямо

(B) расположение лезвия слишком высокое.

Пожалуйста, Отрегулируйте высоту лезвия

(C) остатки, оставленные на зажиме волокна

Пожалуйста, очистите волоконный зажим

(D) посторонние вещества, такие как пыль, прилипают к лезвию

Пожалуйста, очистите лезвие

(E) посторонние вещества прилипают к пыли на оптическом волокне

Удалите волоконное покрытие и очистите голеное волокно

Во время транспортировки накладки верхнего и нижнего давления не могут быть плотно прижаты.

Метод выравнивания

SKL-6C процесс транспортировки приводит к давлению.

Сначала снимите зажим провода, затем Соединитель имеет 3 шестигранные винты для ослабления;

B выровняйте верхние и нижние подушечки давления и удерживайте их левой рукой (чтобы убедиться, что нет зазоров, начните

Затягивание трех шестигранных винтов)

C. Вся машина наблюдает под разными углами светильник, чтобы убедиться, что напорная панель не имеет зазора, нет зазора продолжает

Вырезать, и есть зазоры, чтобы повторить шаги A и B.
