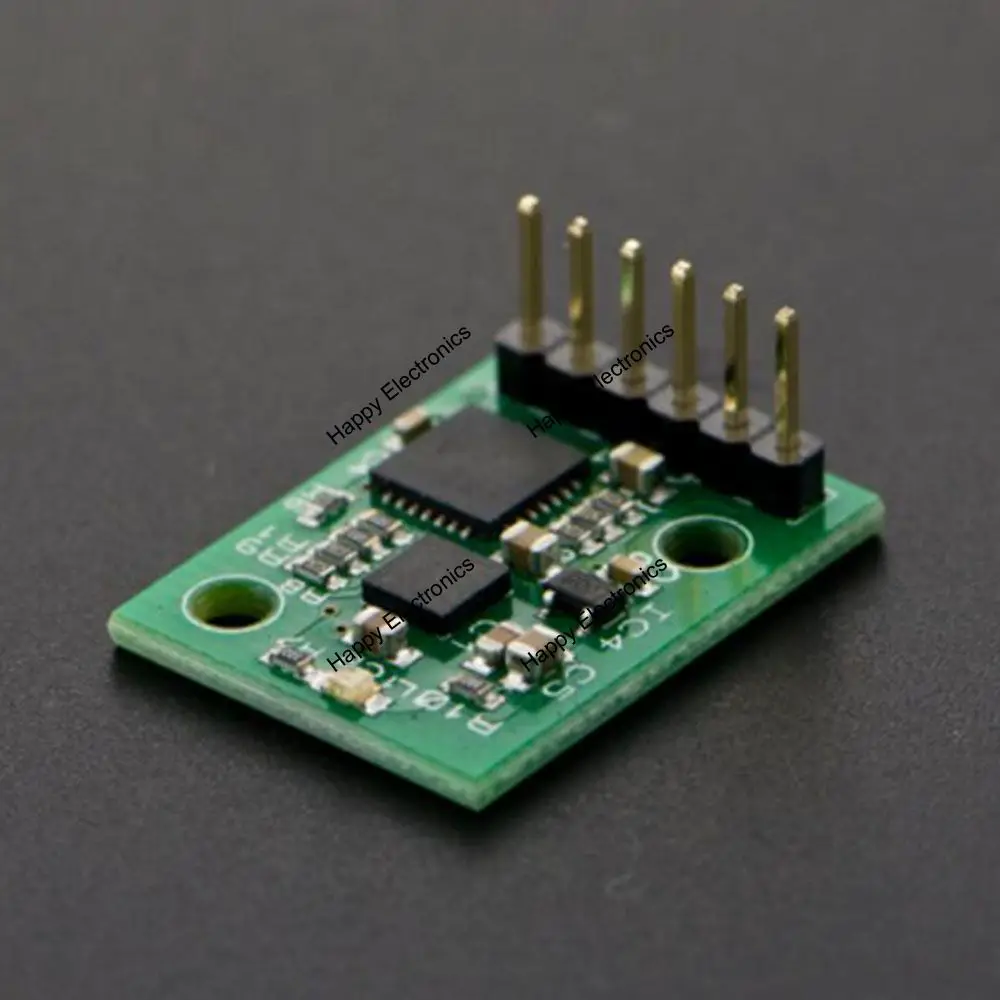

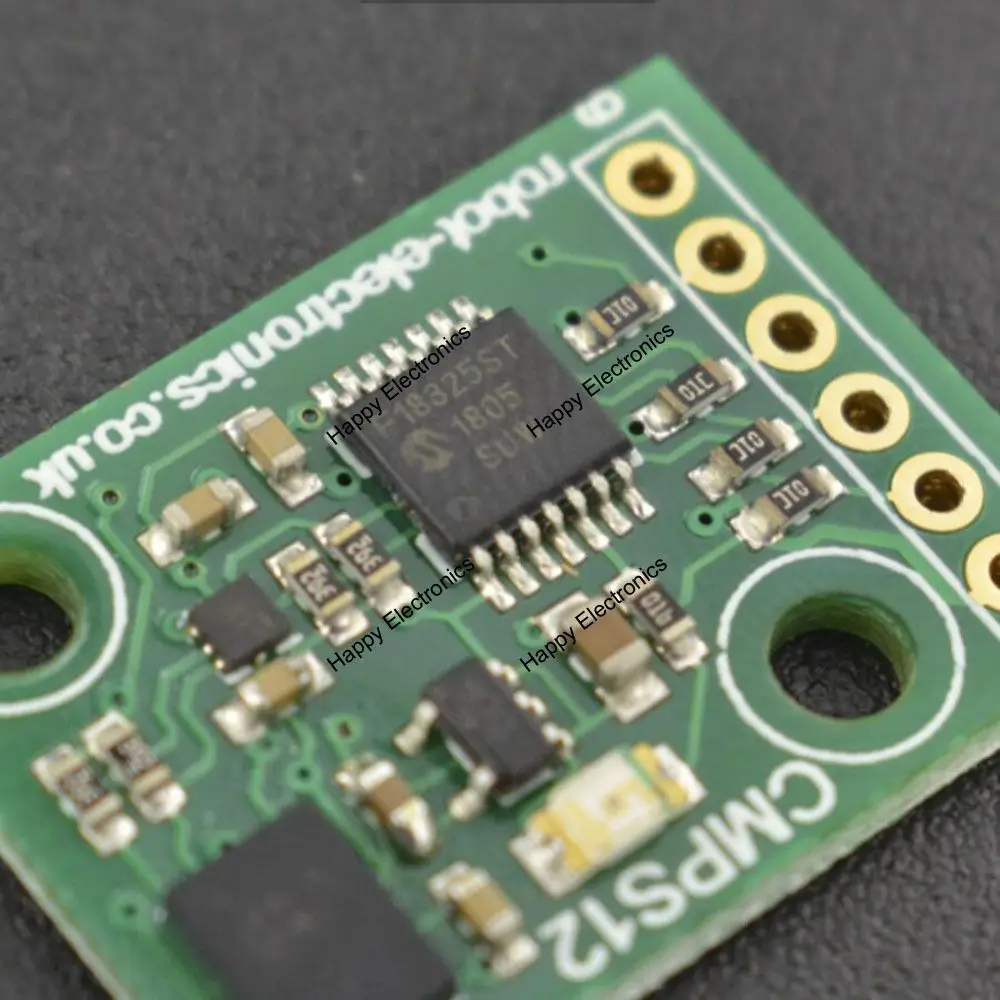

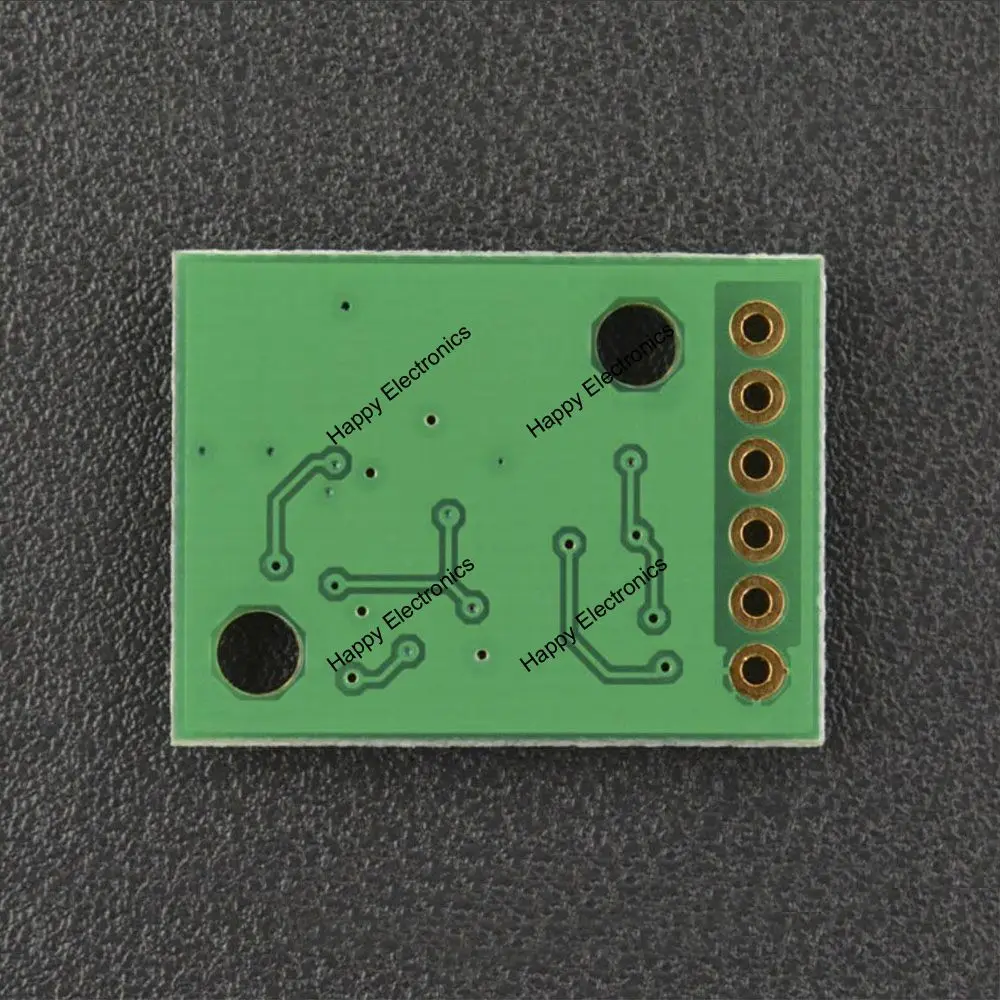

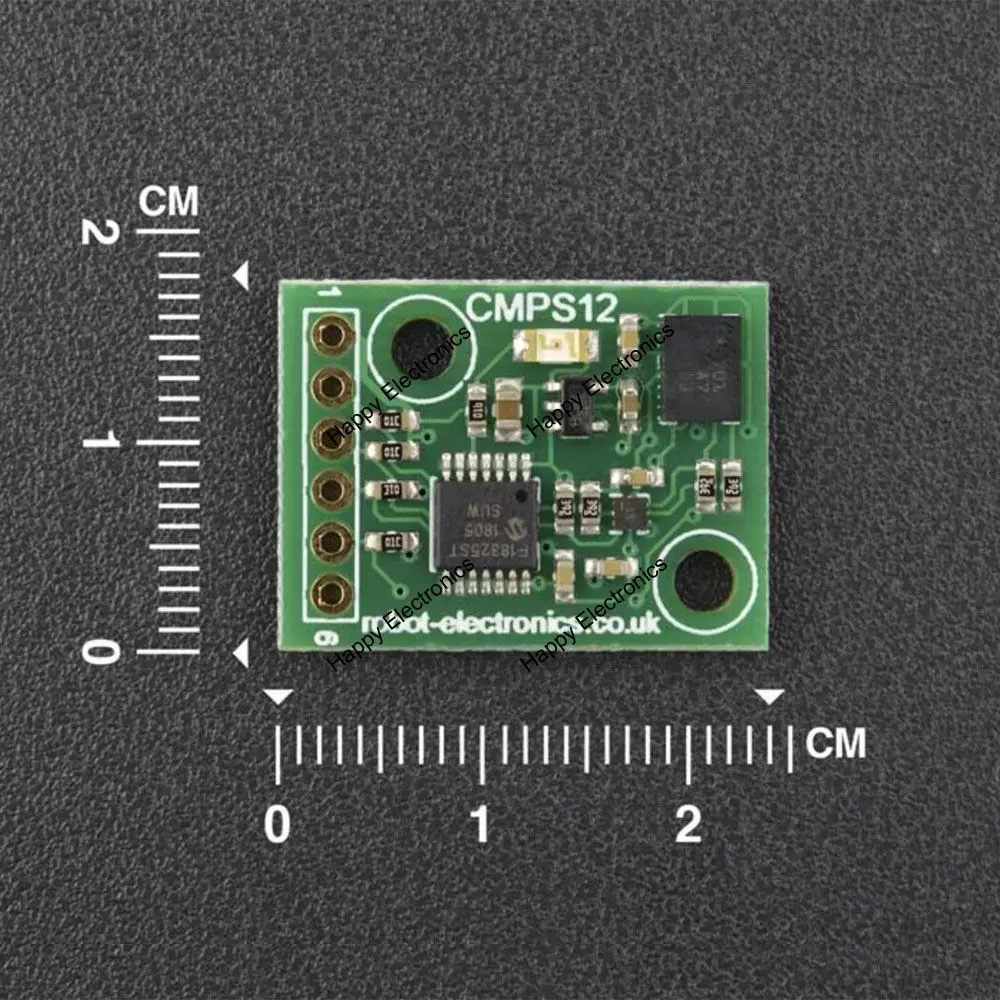

DFRobot компенсация наклона магнитный компас CMPS12 3 ~ 5 В BNO055 последовательных I2C с оси

DFRobot компенсация наклона магнитный компас CMPS12 3 ~ 5 В BNO055 последовательных I2C с оси

DFRobot 4-го поколения компенсация наклона магнитный компас CMPS12, 3,3 ~ 5 В Bosch BNO055 последовательный/I2C с 3 осью магнетометр Гиро акселерометр для высотомер/летательных аппаратов /HCI/балансировочные Роботы/Внутренняя инерционная навигация и т. д. Введение

• CMPS12-наш 4-го поколения компенсация наклона компас. Использовать 3-осевой магнитометр, 3 оси гироскопа и 3-осевой акселерометр. В ядре модуля представлены превосходные алгоритмы BNO055 для удаления ошибок, вызванных наклоном печатной платы. Требования к источнику питания являются гибкими, можно Кормить между 3,3-5 В и модуль тянет номинальную 18ма тока. Для общения может использоваться выбор последовательных или I2C интерфейсов.
• Обзор выходы
  • Заголовок, 16 бит: 2 выхода, один из которых рассчитан Bosch и один нами
  • Заголовок, 8 бит: 0-255 масштабируется для более простых требований
  • Шаг: +/-0-90 ° или +/-0-180 °
  • Рулон: +/--0-90 °
  • Температура: текущая температура BNO055 в ° c
  • Исходные данные датчика: 3x16 бит integers для каждого из магнетометра, акселерометра и гироскопа

Выбор режима

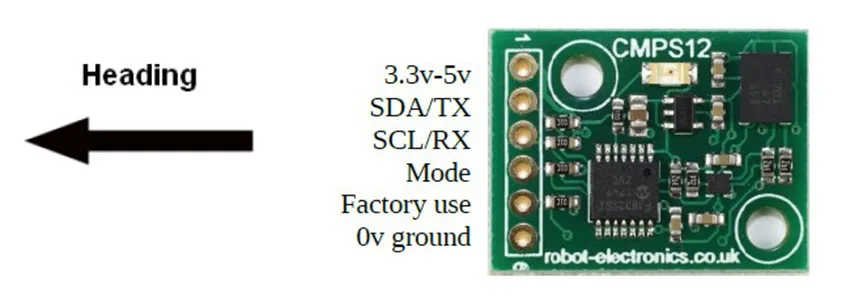

• Последовательный или I2C режим легко выбирается с состоянием pin-кода. Примечание CMPS12 смотрит в режиме выбора только на power-up.

• Питание от Bosch BNO055
• Разрешение: 0,1 градусов/точность: 1%
• Уровень сигнала: 3,3 В, 5 В толерантный
• Режим I2C: до 400 кГц
• Последовательный режим: 9600, 19200, 38400 бод

• Самолет
• Балансировка Роботы
• Крытый инерциальной навигации
• Высотомер
• Взаимодействие человека и компьютера (HCI)

• Мощность: 3,3 В-5 В 18mA тип.
• Разрешение: 0,1 градусов
• Точность: лучше 1%
• Уровень сигнала: 3,3 В, 5 В толерантный
• Режим I2C: до 400 кГц
• Последовательный режим: 9600, 19200, 38400 бод
• Заголовок, 16 бит: 2 выхода, один из которых рассчитан Bosch и один нами
• Заголовок, 8 бит: 0-255 масштабируется для более простых требований
• Шаг: +/-0-90 ° или +/-0-180 °
• Рулон: +/--0-90 °
• Температура: текущая температура BNO055 в ° c
• Исходные данные датчика: 3x16 бит integers для каждого из магнетометра, акселерометра и гироскопа

• Полный технический лист:/www. robot-electronics.co.uk/MAGFORMERS/cmps12.pdf
• 3d печатная башня:/www. robot-electronics.co.uk/files/cmps-tower.zip
• Примеры:

• I2C репетитор автобуса-general I2C Гид:/www. robot-electronics.co.uk/i2c-tutorial

• Arduino-I2C интерфейс или последовательный интерфейс и отображение данных через серийный монитор: // www. robot-electronics.co.uk htm/arduino_examples.htm

• ATMEGA32-чтение результата и отображение на LCD03/LCD05: // www. robot-electronics.co.uk htm/ATMEGA32_examples.htm

• Pic18f4410-чтение результата и отображение на LCD03/LCD05: // www. robot-electronics.co.uk htm/pic18_examples.htm

• Pic24fj16ga002-чтение результата и отображение на LCD03/LCD05: // www. robot-electronics.co.uk htm/pic24_examples.htm

• Picaxe18x-I2C пример связи: // www. robot-electronics.co.uk/htm/picaxe_examples.htm

• Raspberry Pi-использование I2C связи: // www. robot-electronics.co.uk/htm/raspberry_pi_examples.htm

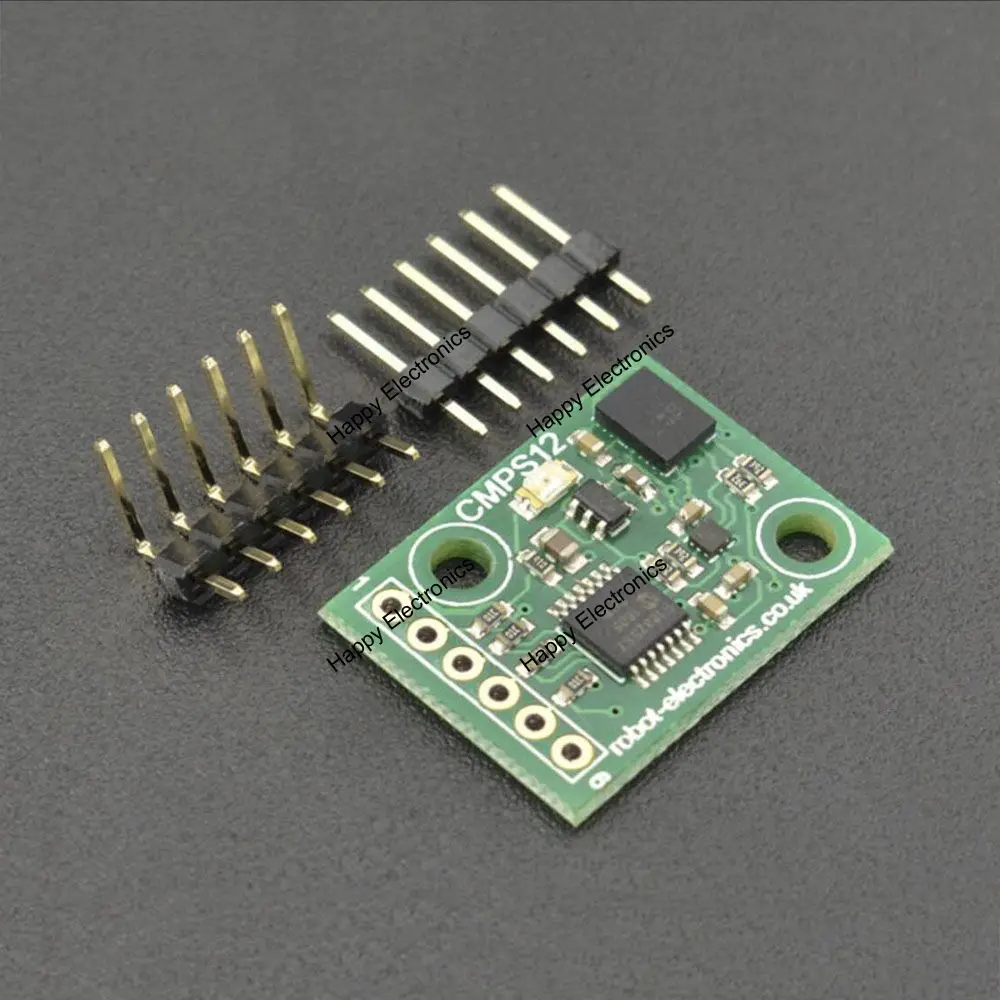

• Компенсация наклона магнитный компас (CMPS12) X1
