Рассеянный датчик давления кремния 4-20 мА гидравлическое давление

Рассеянный датчик давления кремния 4-20 мА гидравлическое давление

Посылка Описание:Закрытая территория включает в себя:Чжэцзян, Фуцзянь, Гуандун, Цзянси, Хунань, Хубэй, Аньхой, Цзянсу, Шанхай, Хэнань, Хэбэй, Шаньдун, Пекин, Тяньцзинь, Ляонин, Цзилинь, Хэйлунцзян, Гуйчжоу юньнань, Сычуань, ХайнаньВ других областях, мы также осуществили фрахт сокращения соответственно, и экспресс-доставка назначена намиShen Tong, Zhong Tong, отличный экспресс) Если у вас есть назначенная логистика, например SF и EMS, пожалуйста, свяжитесь с нашей службой поддержки клиентов, чтобы компенсировать разницу. Если это не объяснено, товар не будет доставлен в пути, и мы не несем за это ответственности!

По умолчанию 420MA выходной сигнал тока, или 0-5 в выходной сигнал напряжения 010 в, пожалуйста, объясните, нить M20 * One5, поток и другие характеристики, пожалуйста, обратите внимание или свяжитесь со службой поддержки клиентов.Датчики и датчики давления по отдельности. Полный набор датчиков и передатчиков можно добавить в корзину, чтобы взять вместе.

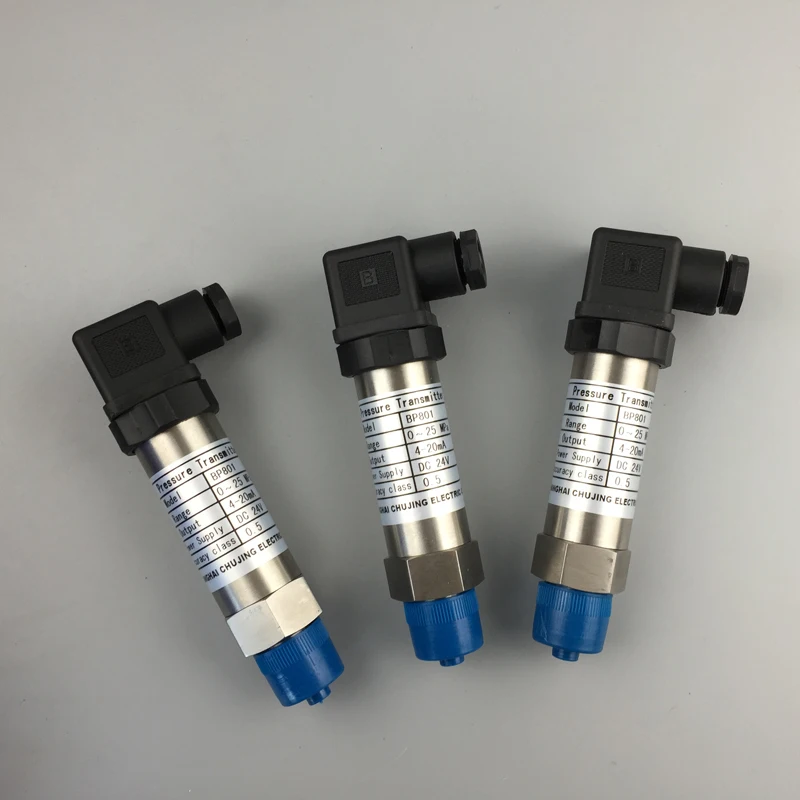

BP801Диффузный кремниевый Пьезорезистивный передатчик давления

I. Обзор

BP801Диффузный кремниевый Пьезорезистивный передатчик давления-это высокопроизводительный передатчик давления, предназначенный для использования в суровых условиях. Форма-это сложная интеграция конструкции из нержавеющей стали, имеет преимущества удобной установки, вибростойкости и хорошей ударопрочности, высокой точности, хорошей стабильности, измерения широко используются в нефтяных, химических, металлургия, вода, электричество, еда, Фармацевтические и другие отрасли давления и уровня жидкости и контроля процесса.

Две. Принцип работы

На основе пьезорезистивного эффекта кремния, монокристаллического кремния в качестве подложки, в соответствии с специфическим кристаллом, с использованием технологии микрообработки для формирования эластичного элемента продвинута, С технологией интегральной схемы в правильном положении для формирования четырех эквивалентных сопротивления деформации, состоящей из моста Wheatstone, применяя постоянное напряжение к мосту (потоку), При давлении (перепаде давления) эффект эластичного элемента, так что выход, соответствующий давлению, применяется к сигналу напряжения, пропорциональному напряжению через электронную цепь, усиление сигнала на три провода0-5VВыход.

Три. Техническая инструкция

Радиус действия:0-2Kpa-60Mpa

Выход сигнала:0-5VТри провода system4-20MATwo-wire системы

Мощность питания:12-36VDCТипичное24VDC

Класс точности: +0.5% FS

Долгосрочная стабильность: менее0.2% FS/Круглый год

Температура диапазон:-40-85C

Влажность окружающего воздуха.<90% RH

Температура окружающей среды:-10-120C

Защита от перегрузки давления:120% FS

Четыре. Электрическое соединение режим

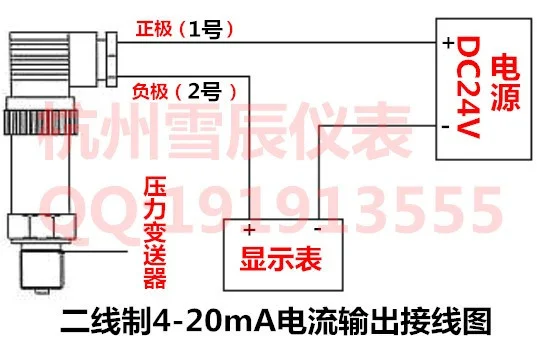

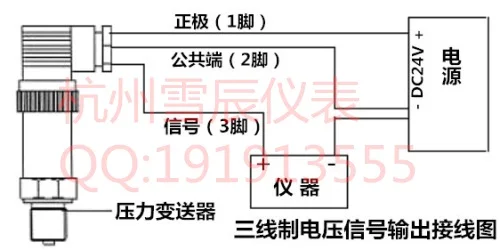

Распределительная коробка в качестве стандартаHIRSCHMANNСоединение,3Количество футов подключено к нагрузке, а наземный терминал подключен к источнику питания. Электрические соединения:

Пять. Нулевая регулировка и полная регулировка

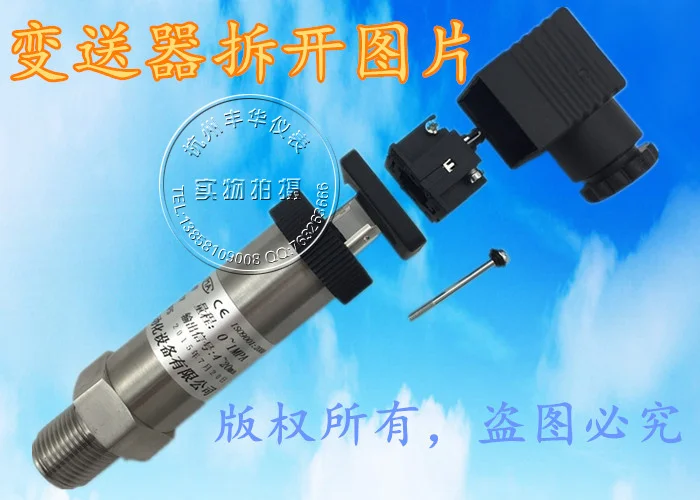

ОтвинтитьHIRSCHMANNРазъем и защитный рукав из нержавеющей стали, вы можете увидеть монтажную плату до нуля потенциометраW0Полный потенциометрW1. Внешний Стандартный амперметр0,2Можно регулировать, шаги следующие:

1.Когда давление равно нулюW0Потенциометр для указания стандартного вольтметра какС напряжением 0 В;

2.Заполните диапазон давленияW1Потенциометр для указания стандартного вольтметра как5V;

ТриПовторяющийся1,2Шаг два или три раза, пока не будет выполнено требование.

Шесть. Тип выбор кода

CYH ~ 300 Пятнадцать Знак

Семь. На что следует обратить внимание

1.Там, где продукция поставляется с сертификацией продукта и руководством по эксплуатации, с номерами продуктов, техническими параметрами, схемами проводки, датой производства и т. д., пожалуйста, внимательно проверьте, чтобы не использовать неправильно.

2.При установке проверьте, соответствует ли полевой интерфейс интерфейсу продукта в соответствии с режимом подключения продукта и типом резьбы. Если интерфейс резьбы, следует медленно затянуть, обратите внимание на герметизацию, крутящий момент не может быть непосредственно добавлен в корпус передатчика, может быть добавлен только в шесть сторон интерфейса давления.

3.Проводка должна осуществляться в строгом соответствии с инструкциями нашей компании.

4.Этот продукт является прецизионным инструментом для преобразования энергии. Запрещено разбирать, сбивать, сбрасывать, наносить удары силой или тыкать отверстия острыми приборами.

5.Передатчик может работать, когда он заряжен, но он предварительно нагревается30Стабильность выхода через 10 минут.

6.Чехол для аномального использования, выключите источник питания, прекратите использование, проверьте или свяжитесь с нашим техническим Отделом напрямую.

7.Упаковка должна быть восстановлена во время транспортировки и хранения и храниться в прохладном, сухом и вентилируемом складе.

8.Гарантия качества24Мес.
