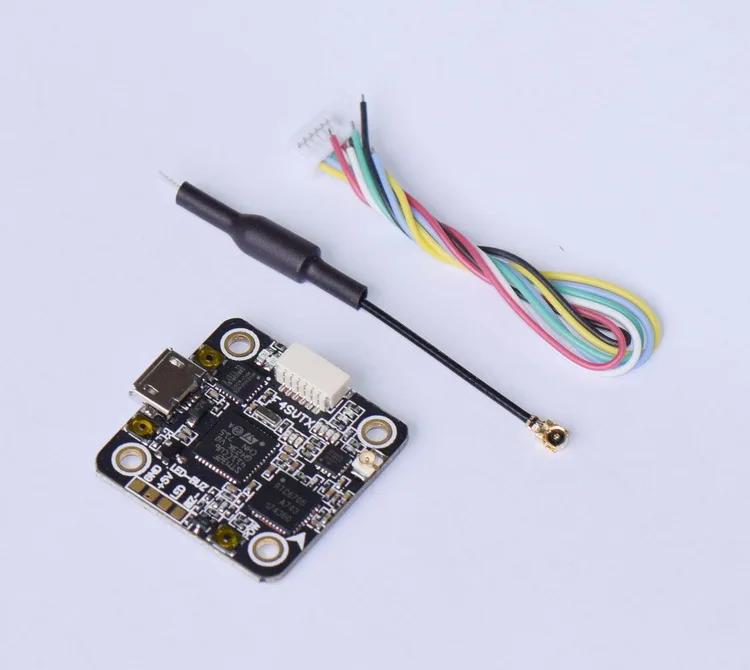

5 8G 48CH F4_SVTX STM32F411C Контроллер полета интегрированный 25/100/200 МВт переключаемый VTX OSD

5 8G 48CH F4_SVTX STM32F411C Контроллер полета интегрированный 25/100/200 МВт переключаемый VTX OSD

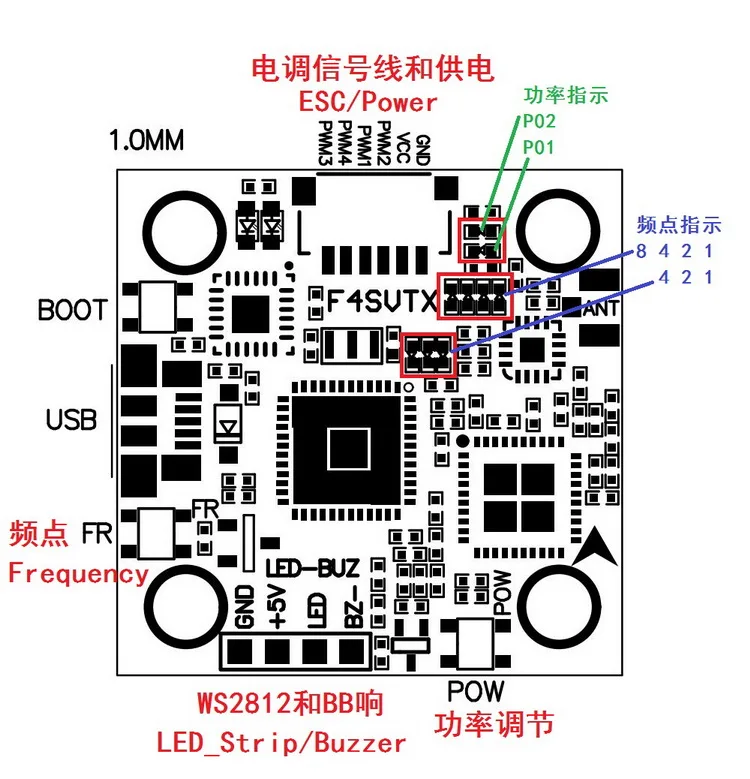

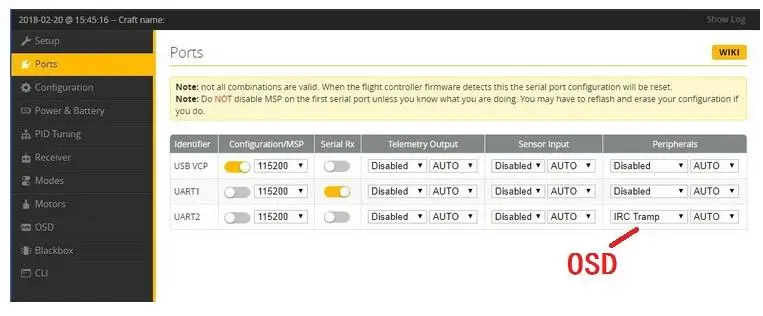

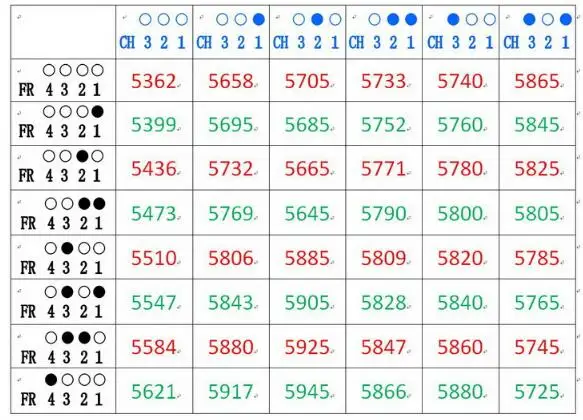

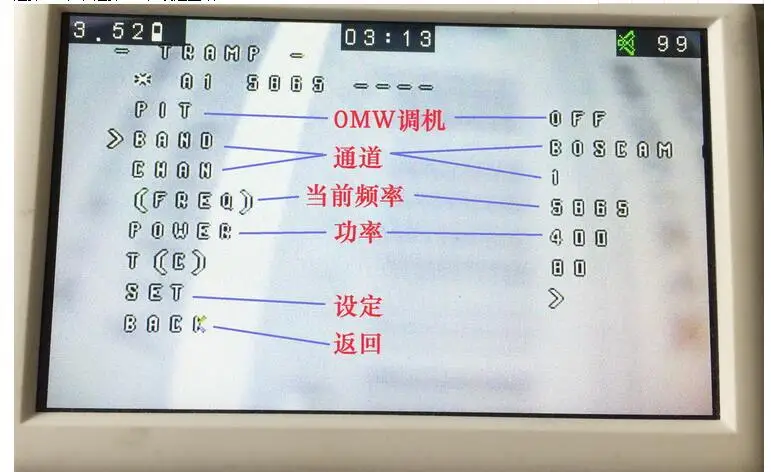

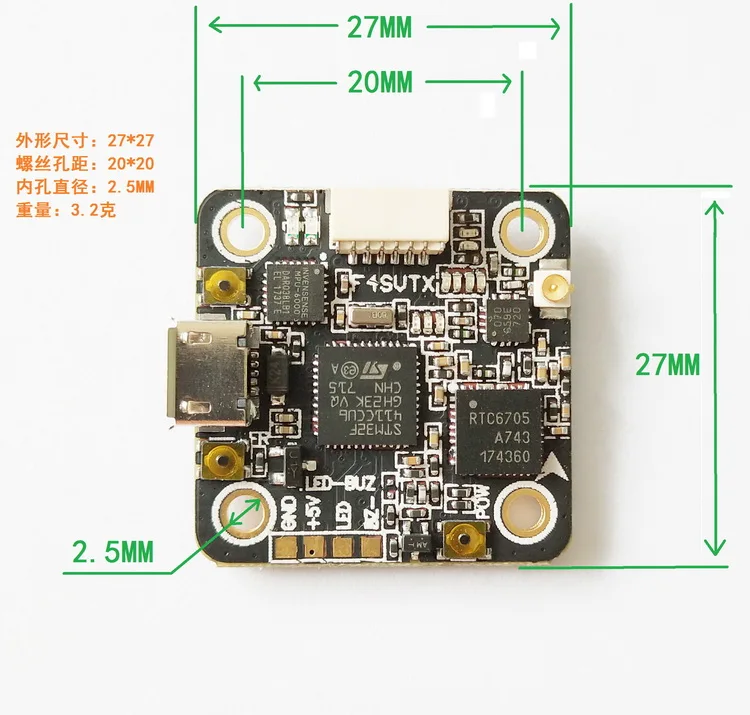

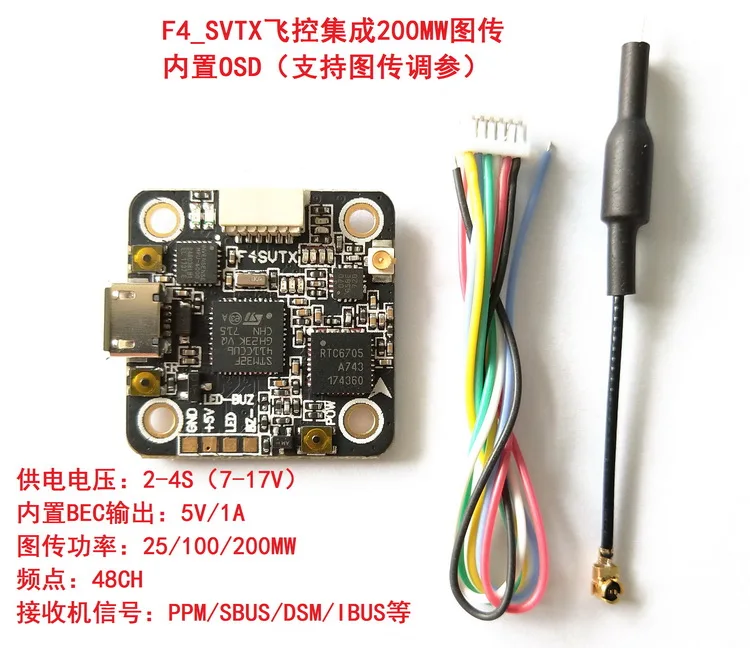

F4_SVTXЭто новый Контроллер полета, запущенный в 2018 году. Он использует основные STM32F411 и MPU6000 для поддержки текущей прошивки Betaflight. Встроенный OSD интегрирует передачу изображения 200 МВт (непосредственно завершает управление полетом до настройки OSD передачи изображения, включая частоту и контроль мощности передачи) устраняет необходимость сварки других соединительных проводов, уменьшает провод, уменьшает вес и повышает эксплуатационную надежность всей системы. В то же время кнопки для ручной FM точки и питания по-прежнему сохранены. Удаляя предыдущий отдельный слой, всю башню можно уменьшить на один слой (приблизительно 7-8 мм), уменьшая высоту установки и уменьшая сопротивление ветра, вызванное полетом.F4_SVTXИнтегрированная передача изображения составляет 5,8G ISM band аналоговая передача изображения, с стабильной выходной мощностью, дальней передачей, может гарантировать, что изображение не имеет снежинки под максимальной дроссельной заслонкой, нет горизонтальных полос. Изображение передается на 48 частотных точек, 25 МВт/100 мВт/200 МВт мощность регулируется, и поддерживает регулировку режима питья. Есть независимые светодиодные индикации частоты и индикации мощности передачи. Интуитивно понятное и удобное.Параметры управления полетом следующие:Процессор: STM32F411CДатчик: MPU6000Серверный компьютером с экранным меню: AT7456EВходное напряжение: 2 S-4 S (7-17 V)Встроенный BEC: 5 V 1AПоддержка приемника: PPM/SBUS/DSM2/DSMX/IBUS и т. д.Резервный интерфейс: вход аккумулятора VCC GNDЭлектродвигательного привода сигнала PWM1-PWM4LED_STRIPЗуммерLC фильтрПоддержка PWM, Multishot, Oneshot, DSHOT, PROSHOT и других ESCОнлайн тюнинг BetaflightПодходит для стойки: модели 80-160 ммРазмеры: 27*27 ммРасстояние отверстия винта: 20 мм * 20 ммВнутренний диаметр отверстия: 2,5 ммВес: 3,2 граммПриемник конфигурации:SBUS/DSM/IBUS серийные приемники сигнала оснащены интерфейсом UART1-RX1Конфигурация интерфейса параметра передачи фигуры:UART2 -----> IRC_Tramp (по умолчанию отгрузка настроена, например, Перепрошивка прошивки, вам нужно настроить его самостоятельно, в противном случае вы не можете включить функцию assistant OSD)Параметры схема заключаются в следующем:1. Переключение мощности: 25 МВт, 100 мВт, 200 мВт2. Сигнальный канал: 483, переключение частоты: ручная кнопка/OSD (одновременная поддержка)4. Интерфейс антенны: IPEXРегулировка частоты колебаний:Во-первых, ручная регулировкаКнопка FR переключает частоту.Короткое нажатие: Переключение каналов, 4 синих СВЕТОДИОДА указывают каналы.Длительное нажатие (2 секунды): Группа переключателей, 3 зеленых светодиода указывают группу.Есть 48 частотных точек, а частота конкретного канала относится к частотеЧерный круг-FR light; синий круг-CH light; полый круг гаснет;Переключение Электропитания:Кнопка питания POW. Нажмите один раз, чтобы переключить мощность 25 МВт, 100 мВт, 200 мВт.Доставка по умолчанию составляет 200 МВт.Красный круг светится; полый круг гаснет;Серверный компьютером с экранным меню Метод настройки:1. В портах управления полетом вам нужно настроить порт TX, который будет использоваться для настройки OSD, и интерфейс должен быть сопряжен. На следующем рисунке IRC Tramp может быть выбран в UART2. Не забудьте нажать кнопку «сохранить».Первый шаг-правильно настроить приемник, чтобы убедиться, что каналы приемника нормальные, OSD используется для TX2, и приемник используется для RX1.Шаг 2 поставьте дроссель в среднее положение около 50% (THR MID), рычаг направления в дальнее левое (YAW left) и рычаг шаг, чтобы нажать вперед (шаг вверх). Введите экранного меню на многих языкахТретий шаг-Переключение канала VTX и мощность передачи.На главной странице выберите пункт «функции» и перейдите на страницу «функции».Выберите опцию VTX TR и перейдите на страницу VTX.Выберите канал для переключения каналов и выберите питание для переключения мощности передачи.Выберите «SET» и «YES», чтобы изменить настройки.Примечание:1. Обратите внимание на входное напряжение в указанном диапазоне, и положительные и отрицательные полюсы верны, чтобы не повредить внутренние компоненты;2. Если антенна заменена, пожалуйста, выберите стоящую волну и антенну с хорошим усилением, чтобы получить более длинное расстояние передачи;3. Обратите внимание на статическое электричество во время транспортировки и установки;1 x F4_SVTX управление полетом1x6 P * 1,0 мм штекер провода1 x Антенна IPEX
