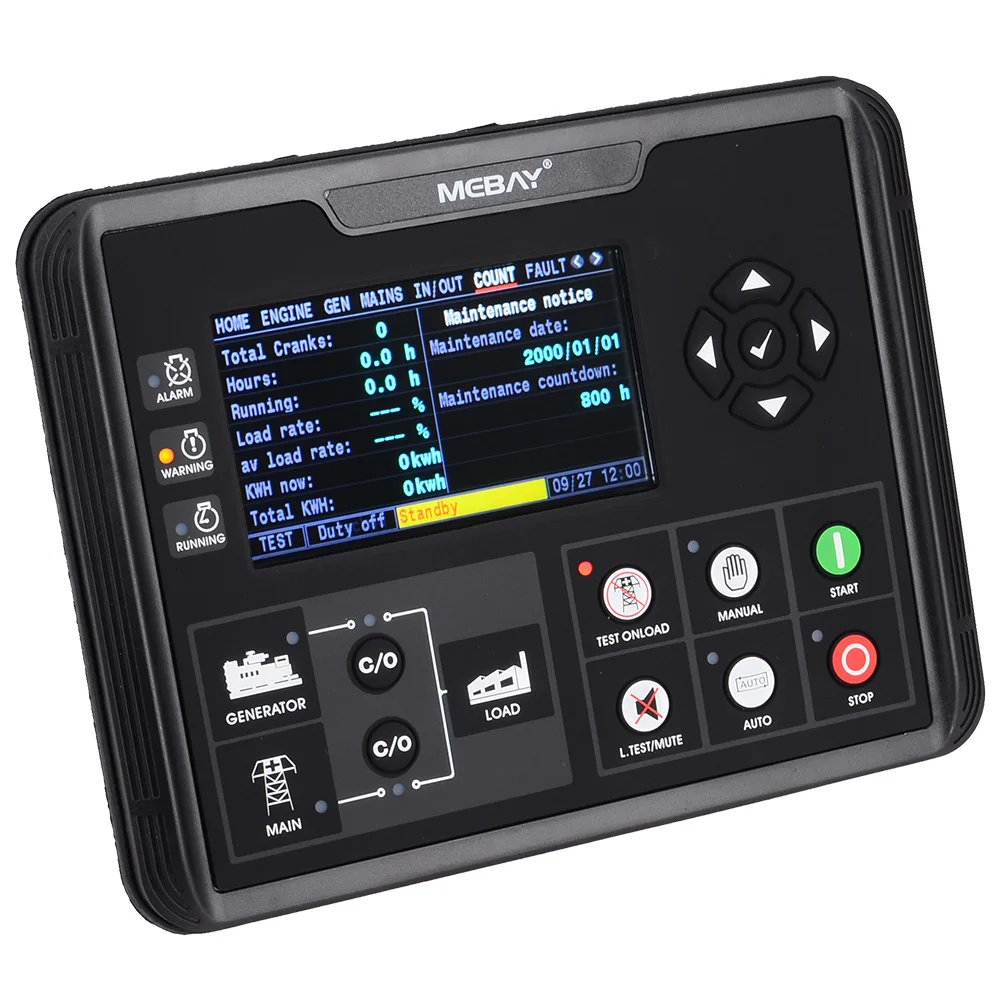

Контроллер генераторной установки DC60D/DC62D для дизельного/бензинового/газового

DC60D/DC62D контроллер генераторной установки для дизельного топлива/бензин/Газовый Генератор параметры мониторинга с 4,3 "ЖК-экран дисплей

Генераторной установки контроллера DC60D серии

Этот контроллер серии предназначен для запуска дизельного/бензинового/газового генератора, остановки, контроля параметров, проверки неисправностей, а также настройки данных.

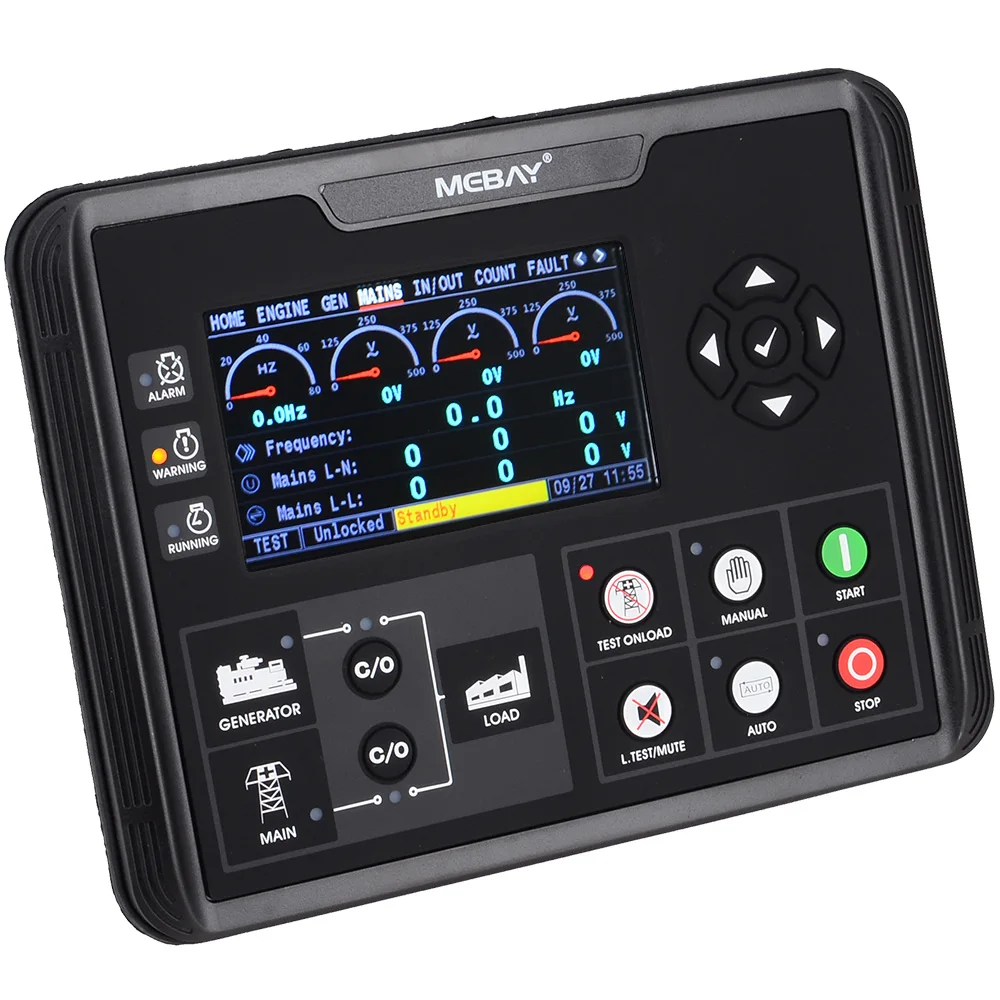

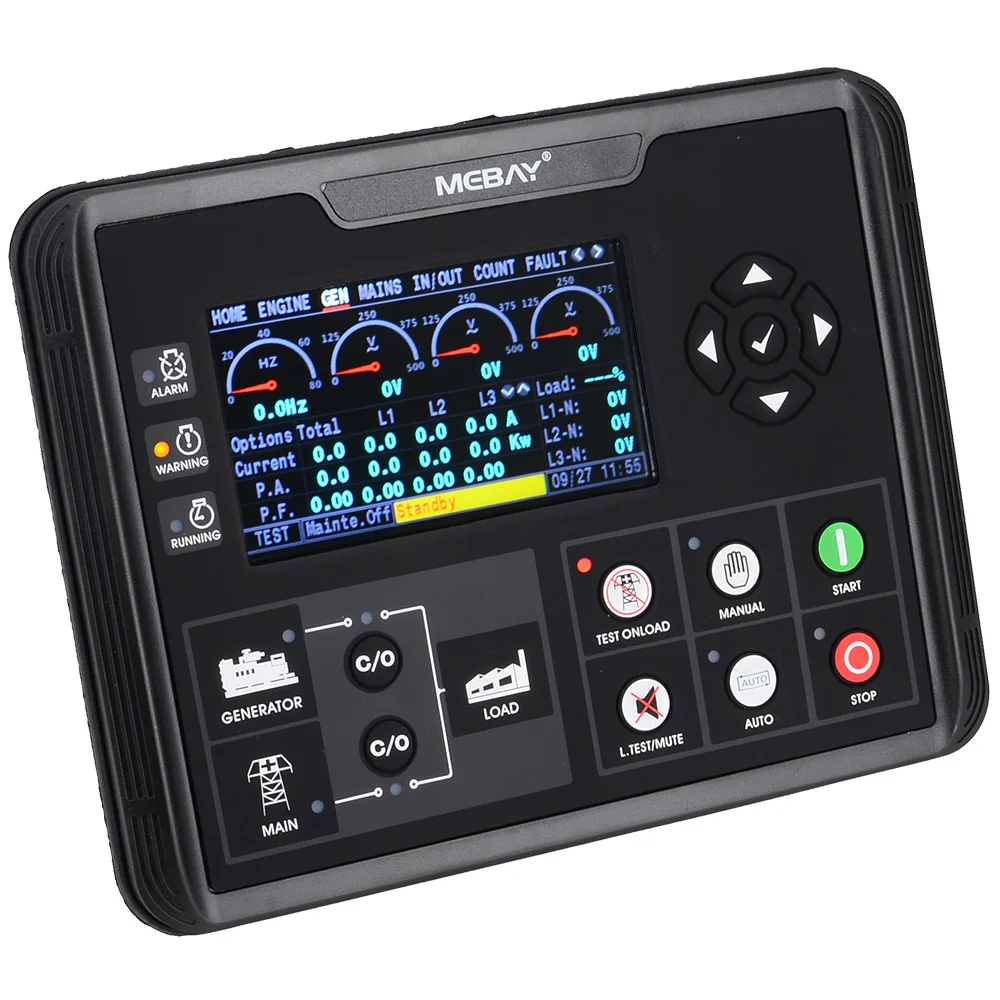

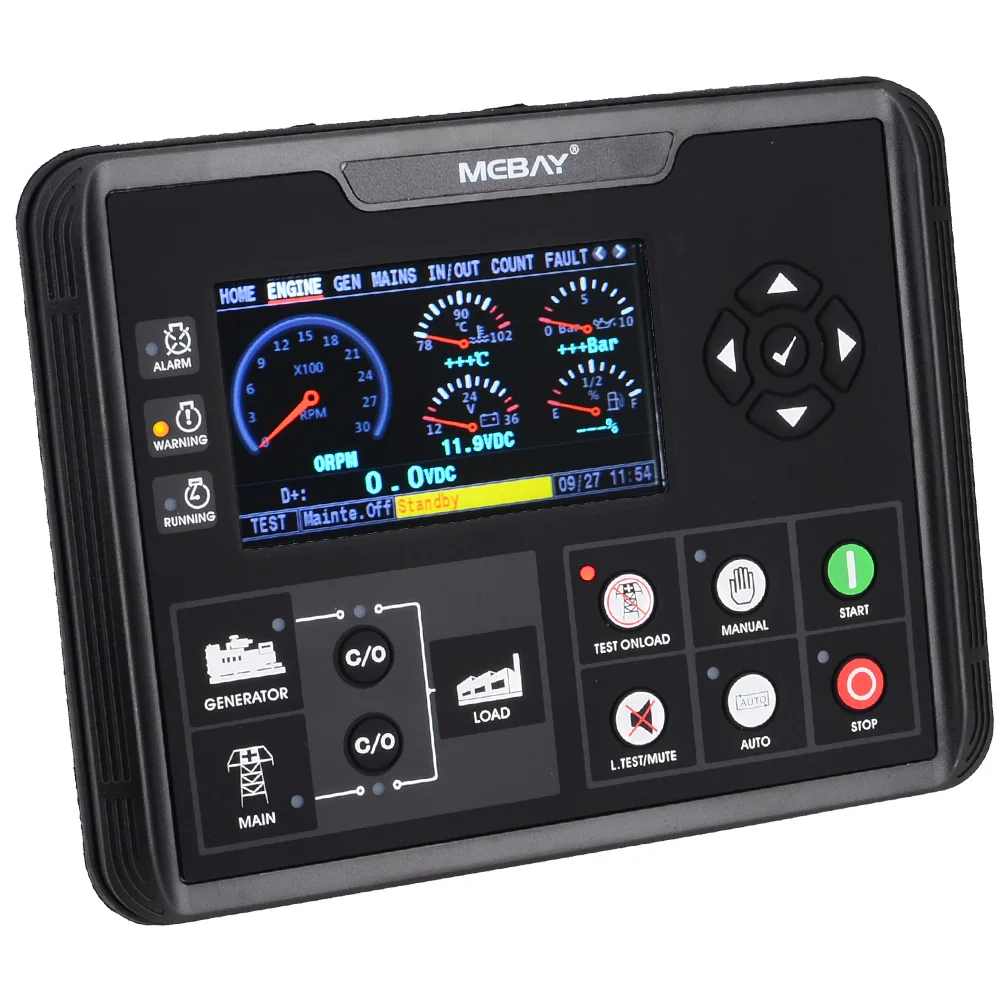

4,3 дюймовый цветной ЖК-дисплей экран дисплея с новый бренд дизайн пользовательского интерфейса адаптирован в этот контроллер о том, что относительная сбоев может быть точно отображается на экране. Все параметры могут отображаться моделируемыми индикаторами и словами. Кроме того, ЖК-экран может отображать различные ошибки в то же время, что генератор будет остановлен, как только он не может работать гладко.

Есть варианты интерфейса на китайском/английском языках, больше языков можно установить в соответствии с запросом пользователя. Все параметры могут быть настроены с помощью кнопок передней грани или с помощью программируемого интерфейса RS485 или USB для регулировки через ПК. Он может быть широко применен для всех видов автоматической системы управления генераторов.

Основные Особенности:

• Используется 32 единицы технологии микропроцессии.
• 4,3 дюймовый TFT цветной большой экран ЖК-дисплей, вариант язык интерфейса (на английском и китайском языках), Инструкция язык, установленный в том случае, если это необходимо.
• Отображение индикатора и номера через поверхность пользовательского интерфейса.
• Акриловый материал адаптирован для защиты экрана.
• Силиконовые вставки;

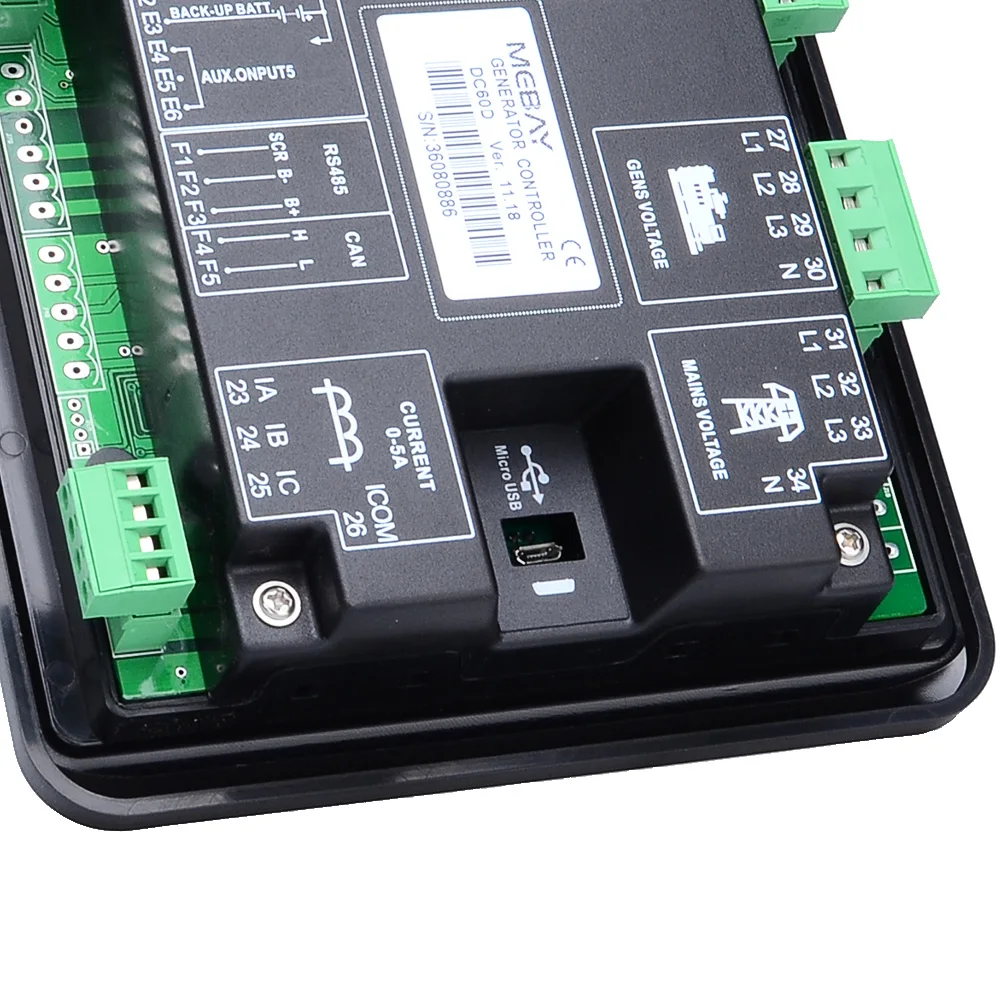

• Порт USB: параметры могут быть установлены даже без питания через порт USD для мониторинга в режиме реального времени.
• Различные виды отображения параметров.

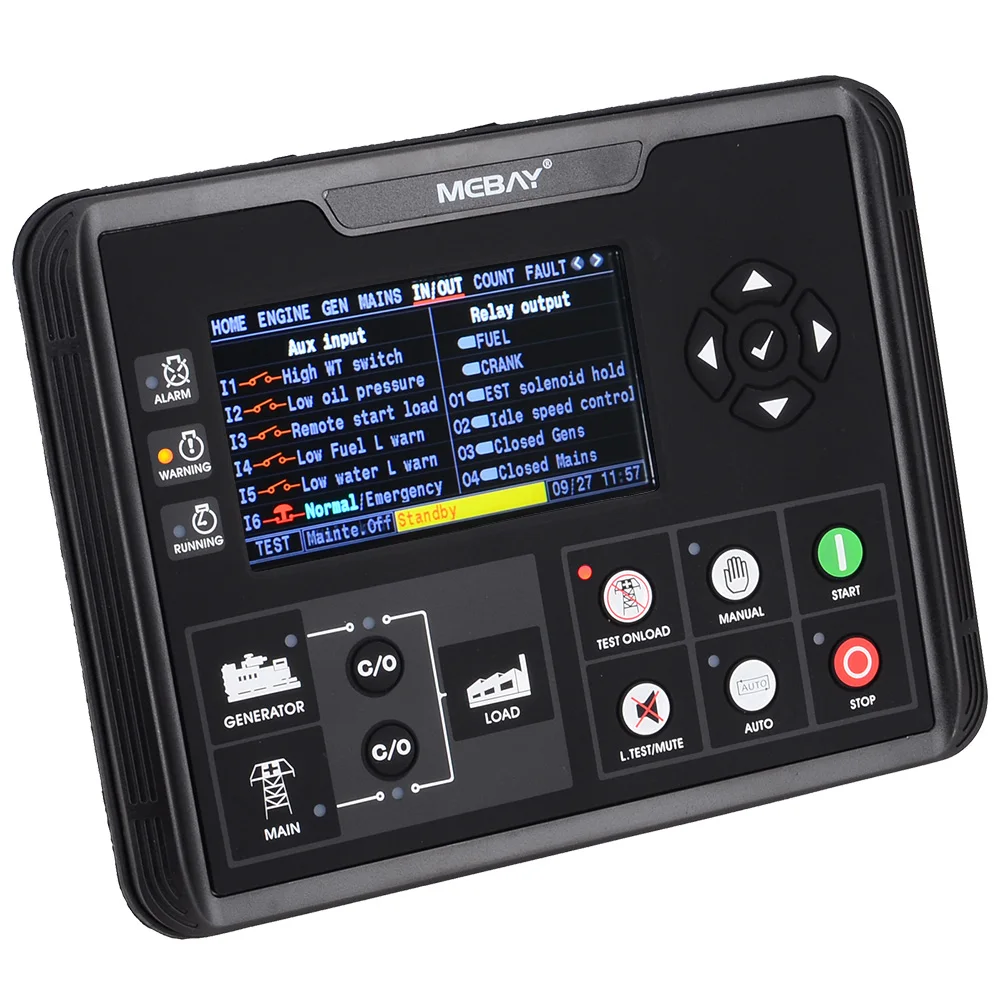

• Функция ввода/вывода, статус может быть показан непосредственно.
• Больше категорий настроек поверхности.
• Часы в режиме реального времени внутри: Доступно предустановленное время работы и автоматическое обслуживание. Рабочий план Genset может быть установлен в неделю или месяц.
• Функция обратного отсчета с тремя классами защиты, которая может установить время обслуживания или дату.
• Функция записи: относительные ошибки записываются в режиме реального времени.
• Всего 6 выходов реле, среди которых 4 релейных выхода могут быть самостоятельно конфигурируемыми, каждое реле может быть установлено как максимум 25 функций, кроме того, есть 4 группы в качестве бесконтактных терминалов.
• 5 входных значений переключателя, и каждый может быть установлен как максимум 30 функций.
• 3 датчика имитации входного разъема, 6 типов входного сигнала настраивается и различные виды единиц могут быть установлены.
• Контроль зарядки аккумулятора, который может защитить аккумулятор в зависимости от состояния напряжения батареи.
• Датчик может быть самостоятельно определен с помощью передней лицевой кнопки или программного обеспечения ПК.
• Приспособиться к 3P4W,1P2W,2P3W(120V/240 В пер. тока, 50/60 Гц)
• Различные условия кривошипа (RPM, частота, давление масла) могут быть выбраны
• Защита управления: Автоматический запуск/остановка генератора, передача нагрузки (контроль ATS) и идеальный дисплей и защита от сбоя.
• Стандартная Водонепроницаемая Резиновая прокладка. Водонепроницаемость может достигать IP54

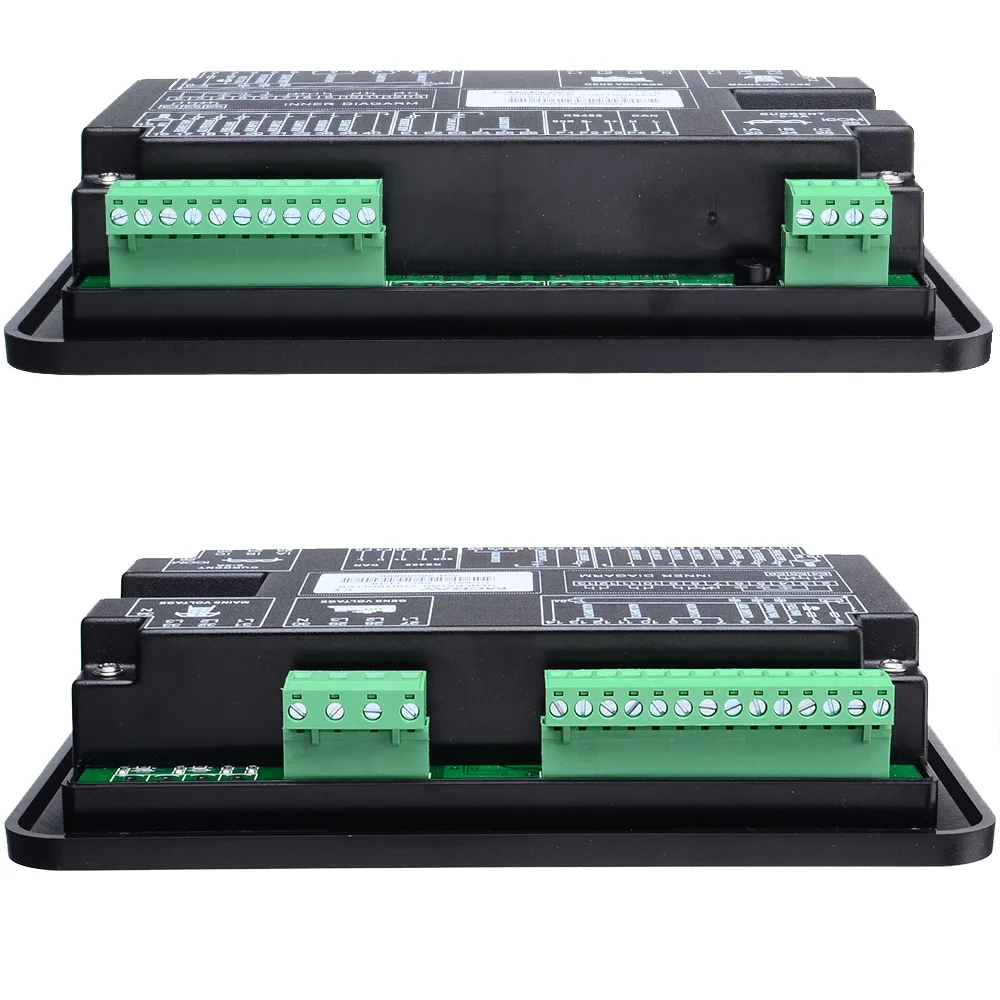

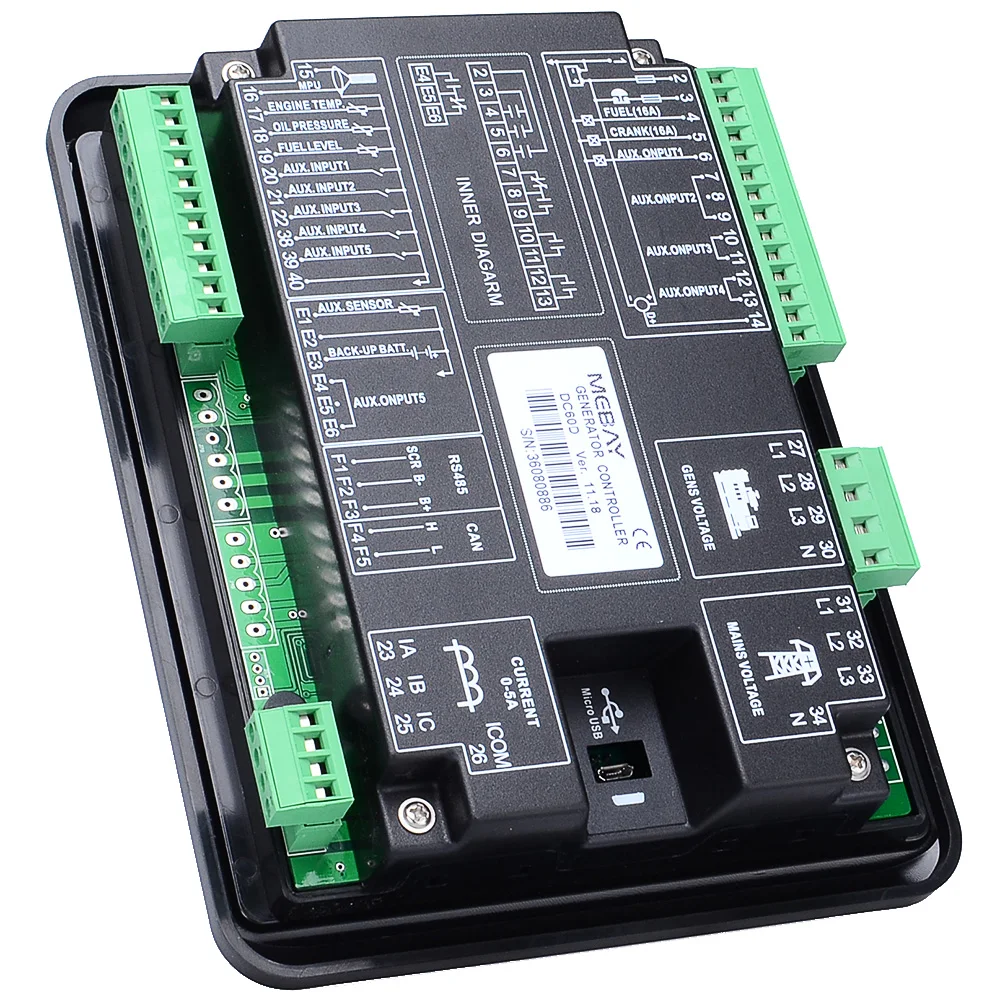

• Конструкция модуля: все соединения адаптированы к европейским разъемам, так что установка, подключение, ремонт и замена могут быть более легко.

Параметры Дисплей:

• И двигателя (об/мин)
• Двигатель давления масла
• Двигатель температура воды при стирке
• Двигатель после того, как температура топлива
• Двигатель Головка блока цилиндров температуры
• Бак двигателя температуры
• Двигатель уровня топлива
• Двигатель напряжение аккумуляторной батареи
• Напряжение при зарядке
• Частота сети (только для DC62D)
• L-N напряжения фазы сети (только для DC62D)
• L-L напряжения фазы сети (только для DC62D)
• Генератор 3 фазовый стабилизатор напряжения L-N
• Генератор 3 фазовый стабилизатор напряжения L-L
• Генератор 3 фазы тока А
• Генератор частоты Гц
• Коэффициент мощности генератора COS & phi;
• Генератор активная мощность кВт
• Генератор полная мощность ква
• Генератор реактивной мощности Квар
• В настоящее время погрузки деформации %
• Общая средняя скорость загрузки %
• Потребляемый ток кВтч
• Общее потребление кВтч
• В общей сложности рукоятки раз
• В настоящее время Бег времени
• В общей сложности Бег времени
• Три класса обслуживания обратите внимание

Защита:

• О превышении скорости
• При скорости
• Низкое давление масла
• Высокая температура воды при стирке
• Высокая температура масла
• Высокий цилиндр Температура
• Высокой температуры
• Низкий уровень топлива
• Низкого уровня масла
• Внешний аварийной сигнализации
• D + открыт
• Об/мин потерянный
• Сенсор открыть
• Частота
• В зависимости от частоты
• Защита от перенапряжения
• Пониженного напряжения
• От перегрузки по току
• Non-баланса силы тока
• Защита от перегрузки
• Отсутствием фаз
• Обратный чередования фаз
• Gen потери объема при розливе
• Gen разгрузить отказ
• Сетевой потери объема при розливе
• Сетевой разгрузить отказ
• Основной обслуживание срока действия
• Вторичный обслуживание срока действия
• Техническое обслуживание срока действия
• Низкая сигнализатор превышения уровня воды
• Кнопка аварийной остановки
• Кривошипно-отказ
• Напряжение батареи
• В соответствии с Батарея напряжения
• Зарядка отказ
• Зарядка аккумулятора отказ
• Остановите отказ

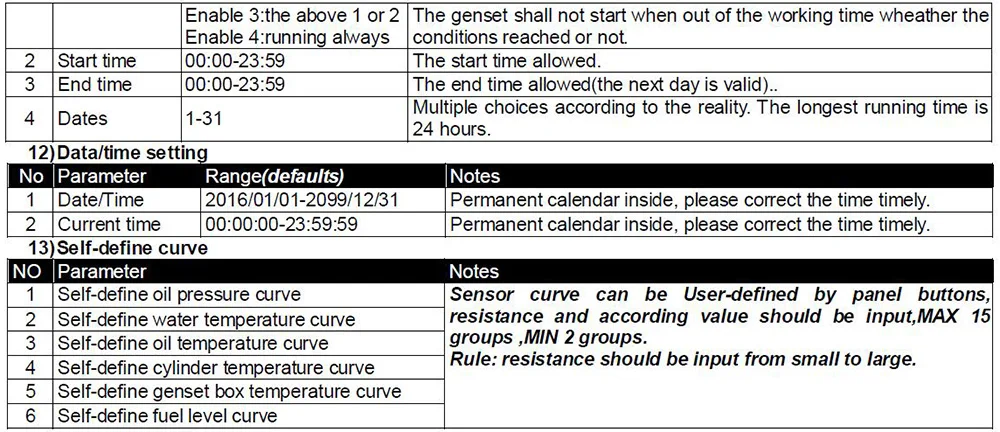

Параметры:

Схема подключения DC60D

Схема подключения DC62D

Если вы хотите получить более подробную информацию, пожалуйста, свяжитесь с нами

   Предупреждение:

Пожалуйста, не перемещайте аккумулятор во время работы или это может привести к поломке контроллера.

• 1 х контроллер генератора DC6xD
• Шт. крепежные винты-2 шт.
• Руководство пользователя (1 шт.)

DC62D

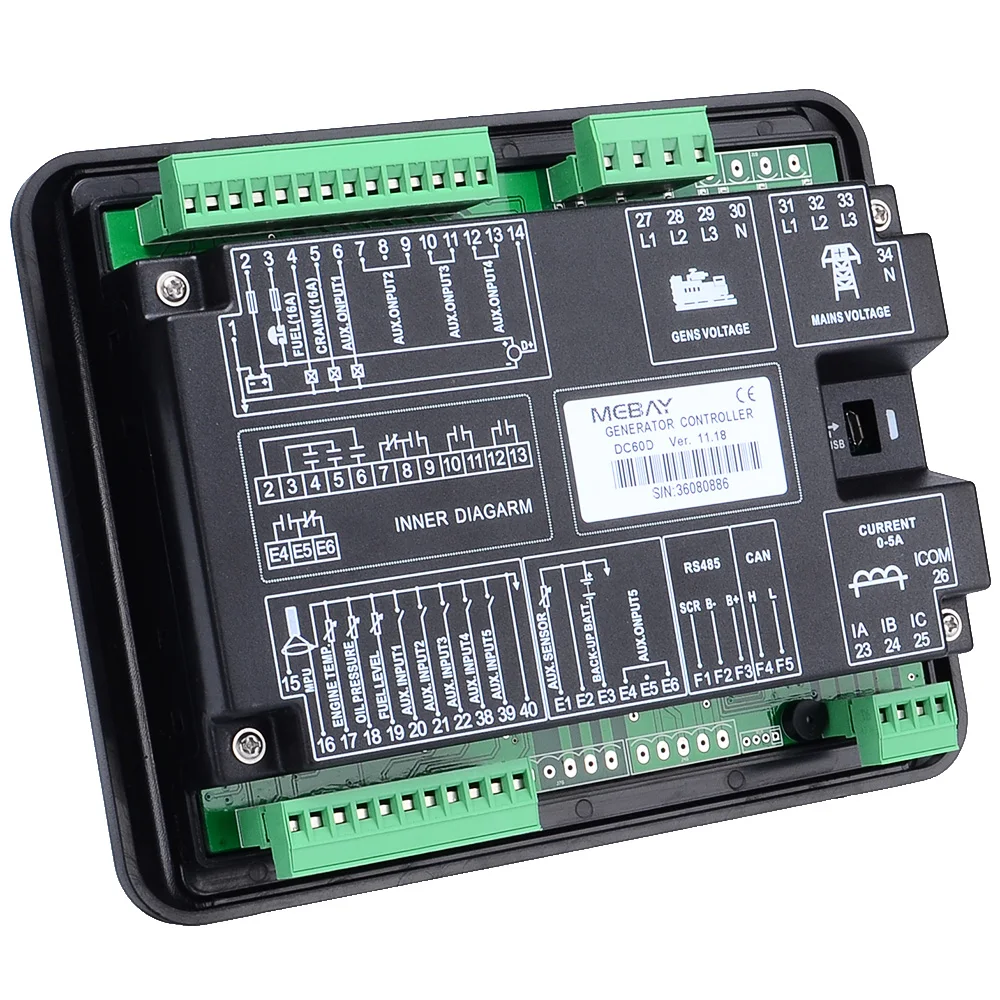

DC60D
