Плата усилителя мощности не содержит выпрямления и основной Фильтрующей Части, а входное напряжение постоянного тока положительное и отрицательное 75 ~ 85 В;

Трансформатор предпочтительно 1200ва или более, а Вторичное напряжение переменного тока-56 ~ 60 в. Кроме того, два набора небольших токов 10 ~ 12 В необходимы для обеспечения защиты рога на плате.

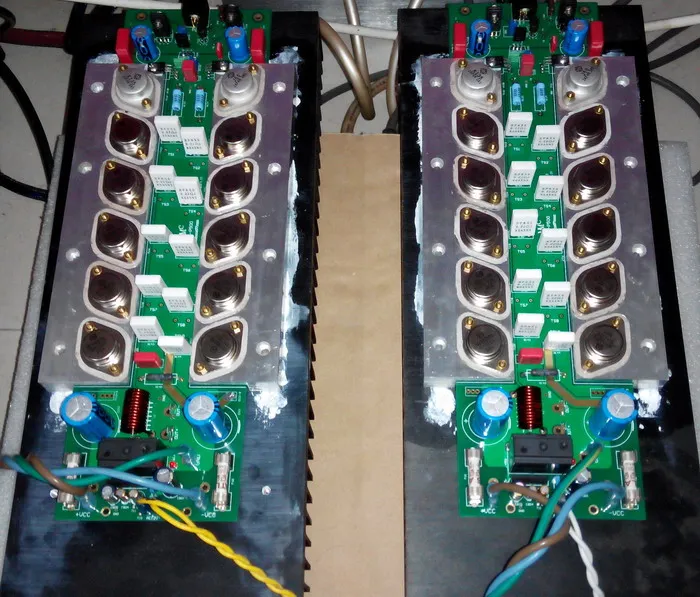

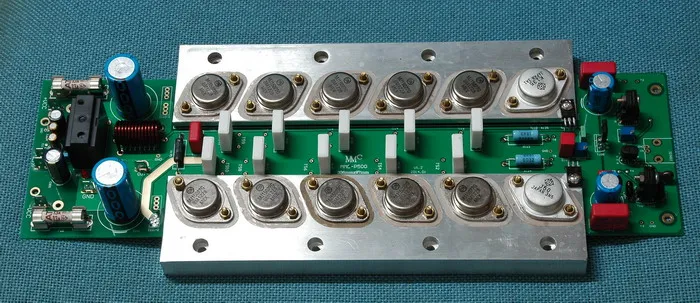

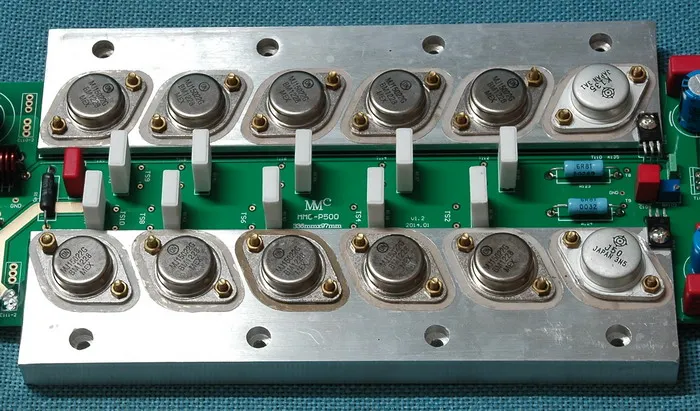

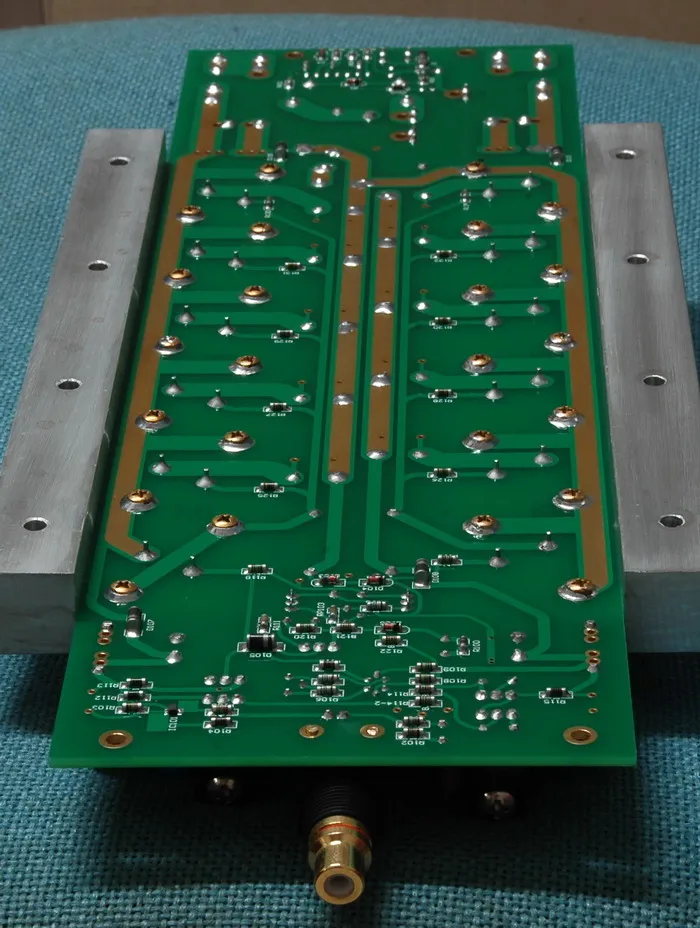

Макет относится к немецкому MBL, поэтому Возьмите эссенцию, перейдите на его нервы, надеюсь создать движущую силу и контроль над профессиональной машиной, но также звук и привлекательность домашнего усилителя.Оригинальная линия немецкого Sike по-прежнему очень характерна, и этап вывода является квазидополнительным, поэтому сопряжение легко.Кроме того, на сцене драйвера находится Hitachi Classic Field Tube K135/J50. Входная емкость затвора этой трубки намного меньше, чем у общей полевой трубки VMOS, даже ниже, чем Золотая трубка MOTO. На этапе работы с драйверами полевая трубка может влиять на стадию усиления напряжения даже меньше и может очень хорошо управлять выходным этапом, что играет хорошую роль моста.Оригинальная машина использует три пары золотого уплотнения MJ15022, мы готовы иметь еще две пары, один канал 5 пар выходных трубок, конечно, рабочая точка постоянного тока должна быть слегка скорректирована.Сначала нарисуйте печатную плату в соответствии с Seck:Поскольку используется позолоченная силовая трубка, тепловой распределитель нуждается в новом дизайне, поэтому стоимость увеличивается много, но для хорошего звука, это может быть только таким. Схема эффекта нагревателяПоскольку он разработан в соответствии с 8 Ом 250 Вт и 4 Ом 500, выходная мощность ниже 8 Ом проверяется в первую очередь.Плата усилителя мощности подключена к источнику питания, а затем генератор сигнала и осциллограф подключены.Нагрузка составляет 8 Ом/500 Вт высокомощный резисторОтрегулируйте амплитуду выходного сигнала генератора сигнала. При нагрузке 8 Ом Синусоидальная волна 1 кГц на выходе платы усилителя мощности может достигать пикового значения 130 в.На измеренном 8 Ом большом сопротивлении, эффективное напряжение достигает 45 В и ток достигает 6а.

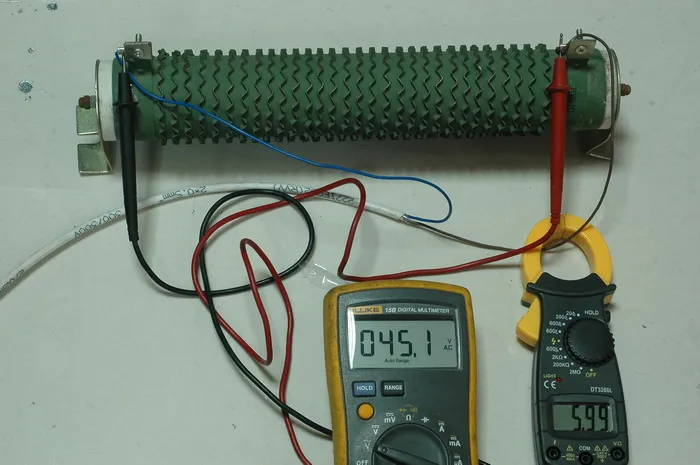

Это вычисляет мощность при нагрузке 8 Ом:P = U * I = 45*6 Вт = 270 ВтПревышение мощности конструкцииЗатем проверьте нагрузку 4 Ом (два резистора высокой мощности 8 Ом параллельно), посмотрите на форму выходного сигнала платы усилителя мощности:Также достигает 130 в пик-к-пикуВ это время напряжение и ток на резисторе питания являются следующими:Измеренное значение напряжения rms составляет 44,4 в (немного меньше, чем нагрузка 8 Ом, это нормально, потому что ток большой, потеря увеличивается), эффективное значение тока-11,7a, этот ток очень большой, мы должны знать, что это непрерывный ток и немгновенный ток.Тесты мощность P = U * I = 44,4*11,7 Вт = 520 ВтПри 4 Ом, есть такая большая выходная мощность, поэтому это действительно кусок торта для привода общего домашнего усилителя мощности большой емкости.На основе первого издания, после двух изменений, он был наконец завершен:Поскольку K135/J50 был прекращен, в настоящее время можно найти только отремонтированную трубу или невосстановленную трубу второй руки, пожалуйста, обратите внимание на покупателя.Реле защиты рога изготовлено из OMRON и имеет высокую надежность.Предохранитель изготовлен из британского стандарта 6X25, а защитный зажим изготовлен из высококачественной толстой меди для обеспечения хорошего контакта.Все видят, является ли Плата усилителя мощности простой или нет. Поверхность выглядит очень просто, потому что некоторые части мы используем накладные части, расположение находится в нижней части печатной платы.Для небольших резисторов питания используются резисторы VISHAY chip wafer, а надежность и точность этих резисторов очень высоки.Для того, чтобы обеспечить стабильность усилитель мощности, профессиональный патч 6-pin IC используется.Мы используем медные винты для винтов трубки фиксированной мощности.Что касается размера внешнего радиатора, рекомендуемая высота составляет не менее 160 мм, а глубина составляет около 400 мм.Из-за 5 пар выходных трубок + Пара толстых трубок, общий ток покоя составляет около 0,5а, поэтому статическое энергопотребление одного канала: 80X2X0.5 = 80 Вт, не маленькийКроме того, что касается золотого уплотнения MJ15022, потому что Taobao имеет слишком много подделок, и эта трубка имеет большое влияние на звук последнего этапа, мы все непосредственно приобретаем его у RS.Примечание: Эта пост-ступенчатая силовая труба использует знаменитый K135/J50 Hitachi, потому что эта труба была прекращена в течение длительного времени, поэтому можно использовать только товары второй руки. Кроме того, из-за проблем с поставкой, также можно использовать Hitachi K176/J56, который имеет более высокое напряжение и мощность, и тон неизменен.Характеристики трансформатора, необходимые для этой платы усилителя мощности, следующие (вторичные левый и правый каналы полностью независимы)
