220 В/380 В 100 кВт ER20 4 подшипника шпиндель двигателя с водяным охлаждением для

Dianxiaobao_1

Dianxiaobao_2

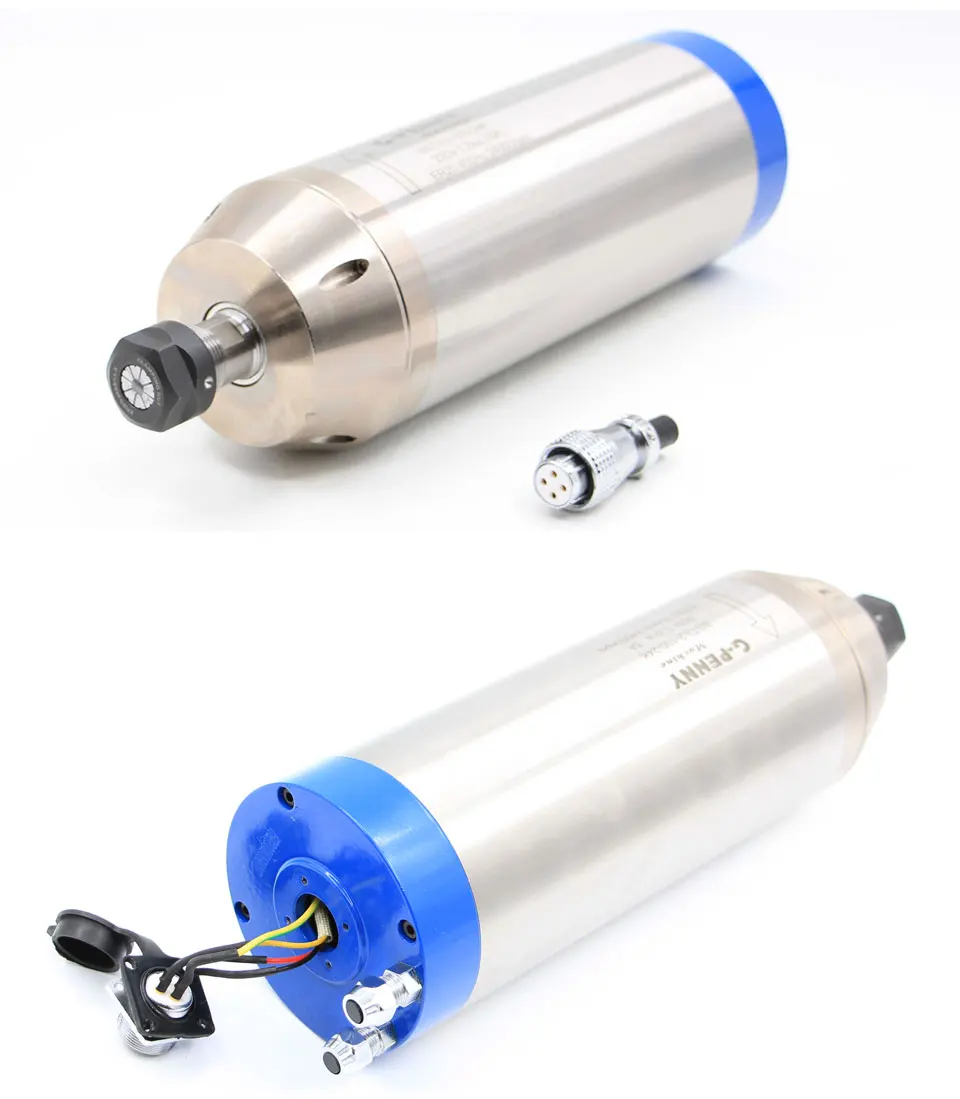

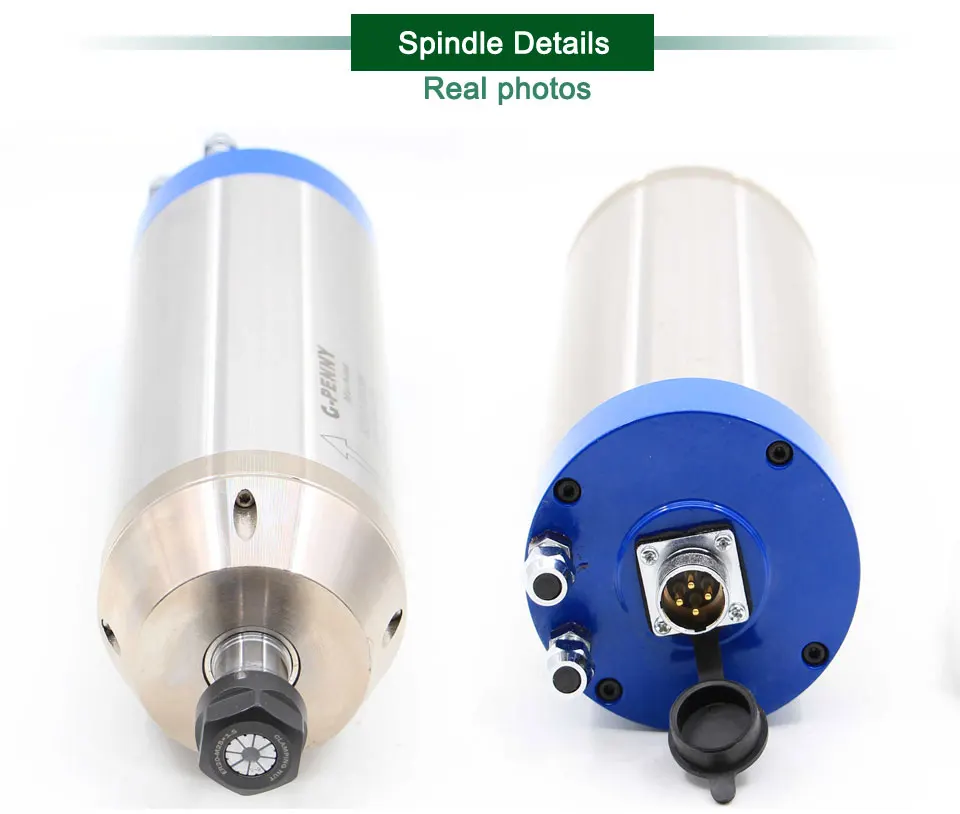

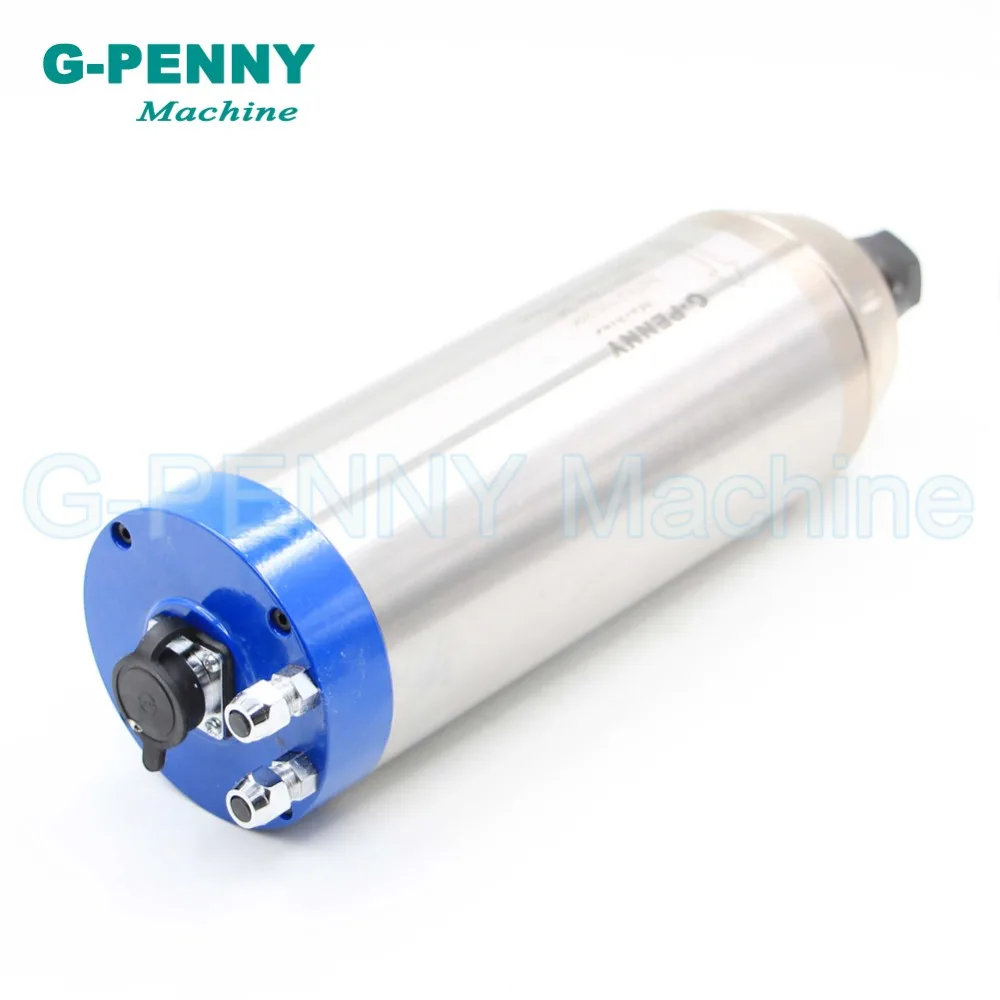

1 X 3.2KW ER20 CNC с водяным охлаждением мотор шпинделя 100x250мм

1 X4.0KW инвертор

1 X кронштейн 100 мм

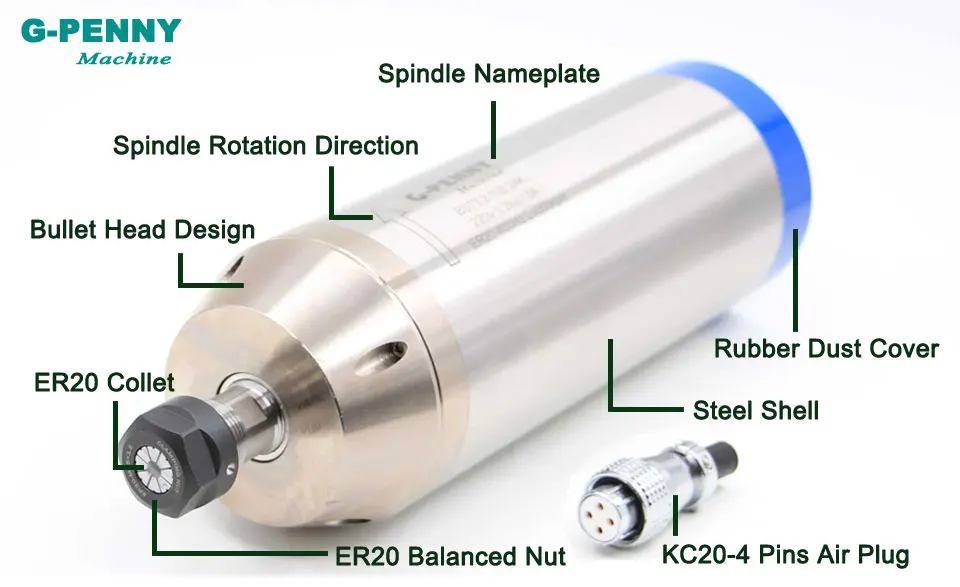

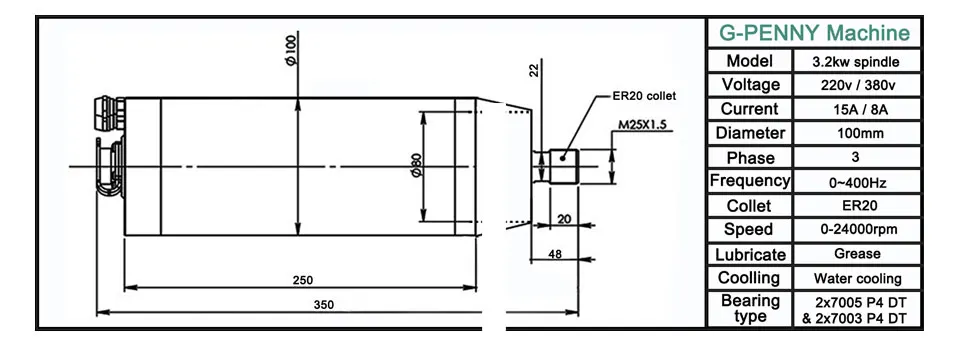

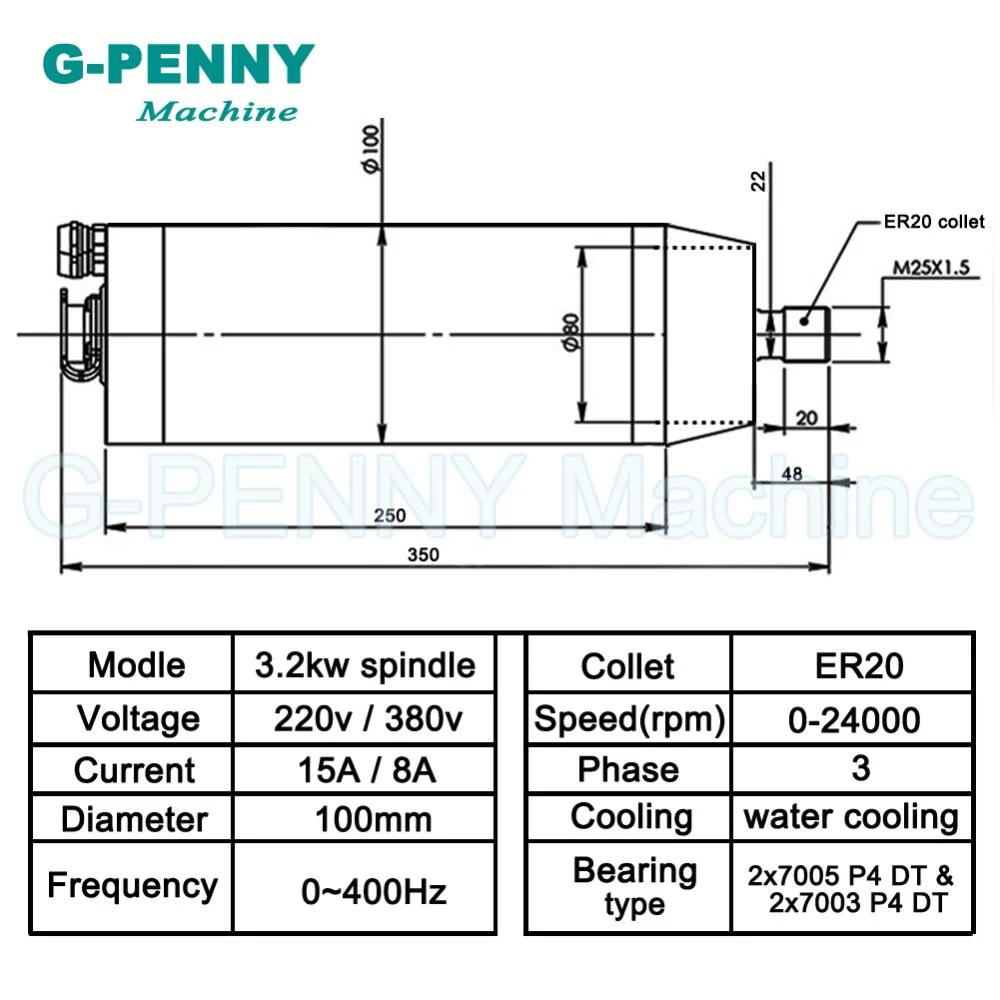

Параметры:

• Размер:100x250 мм (средний диаметр корпуса: 100 мм x Длина: 250 мм)

• Способы скорости:С помощью 3-х фазный инвертор с одним выходом и настроить преобразователь частоты для того, чтобы изменить скорость вращения шпинделя в режиме реального времени.

• Охлаждение:Водяное охлаждение

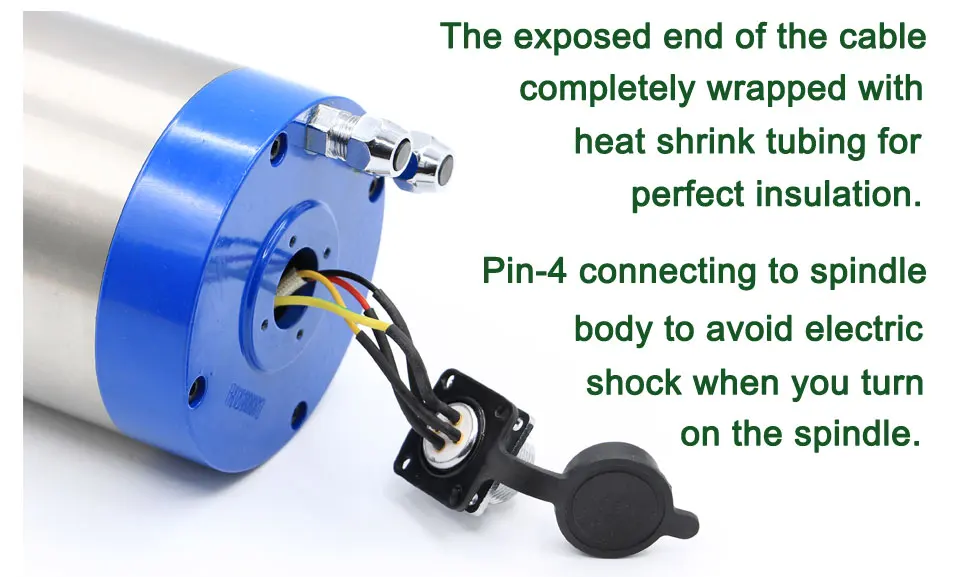

• Интерфейс питания:Дополнительный H20-4 штифтов водонепроницаемый воздушный разъем. К инвертору (U, V,) была подключена воздушная вилка с маркировкой «1», «2», «3», «4», «1», «2», «3», W), 4 подключенных инвертора заземления.

• Мощность:3.0kw

• Напряжение:220v / 380v

• Ток:15А/8А

• Частота: 0-400 Гц

• Скорость:0-24000 об/мин

• Выход:Меньше, чем 0,01 мм

• Диаметр (мм):100

• Тип подшипника:2x7005 P4 DT и 2x7003 P4 DT (4 шт. подшипники)

• Коллет: ER20

• Диаметр Зажима: 13 мм, 12 мм, 12,7 мм, 11 мм, 10 мм, 9 мм, 8 мм, 7 мм, 6,35 мм, 6 мм, 5 мм, 4 мм, 3,175 мм, 3 мм, 2 мм, 1 мм (стандарт 6 мм)

• Водяное охлаждение ER20 collet chunk

• Смазка для смазки

• Основное применение: Гравировка для дерева, бамбука, обычной печатной платы, ПВХ, ПММА, пластика, бамбука, duotone платы (ABS) и т. Д. Неметалла, также может гравировать на золото, серебро, медь, алюминий, pb и т. Д. Мягкая металлическая поверхность.

• Шпиндель от производства-сборка-тест, и, наконец, Идеальная упаковка.
• Мы гарантируем 100% безопасность для гостей.

Препараты перед использованием:

• Температура рабочей среды шпинделя обычно составляет-10 ~ 40.

• Перед установкой первой электрической головки шпинделя, повернутой вручную, следует чувствовать себя гибким, не блокирующим явление.

• Шпиндель для сохранения и транспортировки, высокоскоростная смазка внутри подшипника изменится, клиенты должны работать на низкой скорости в течение 30 минут. 3000 об/мин, а затем следуйте за плохим увеличением, пробежите по 20 минут каждый. Шпиндель и инвертор должны работать вместе. Характеристики и параметры инвертора должны соответствовать параметрам шпинделей.

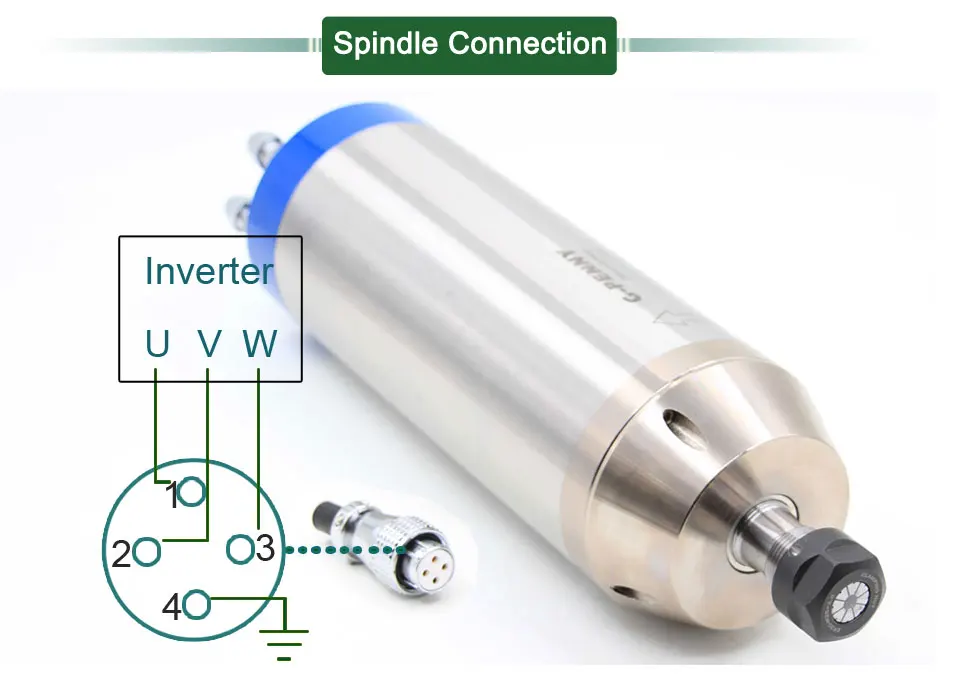

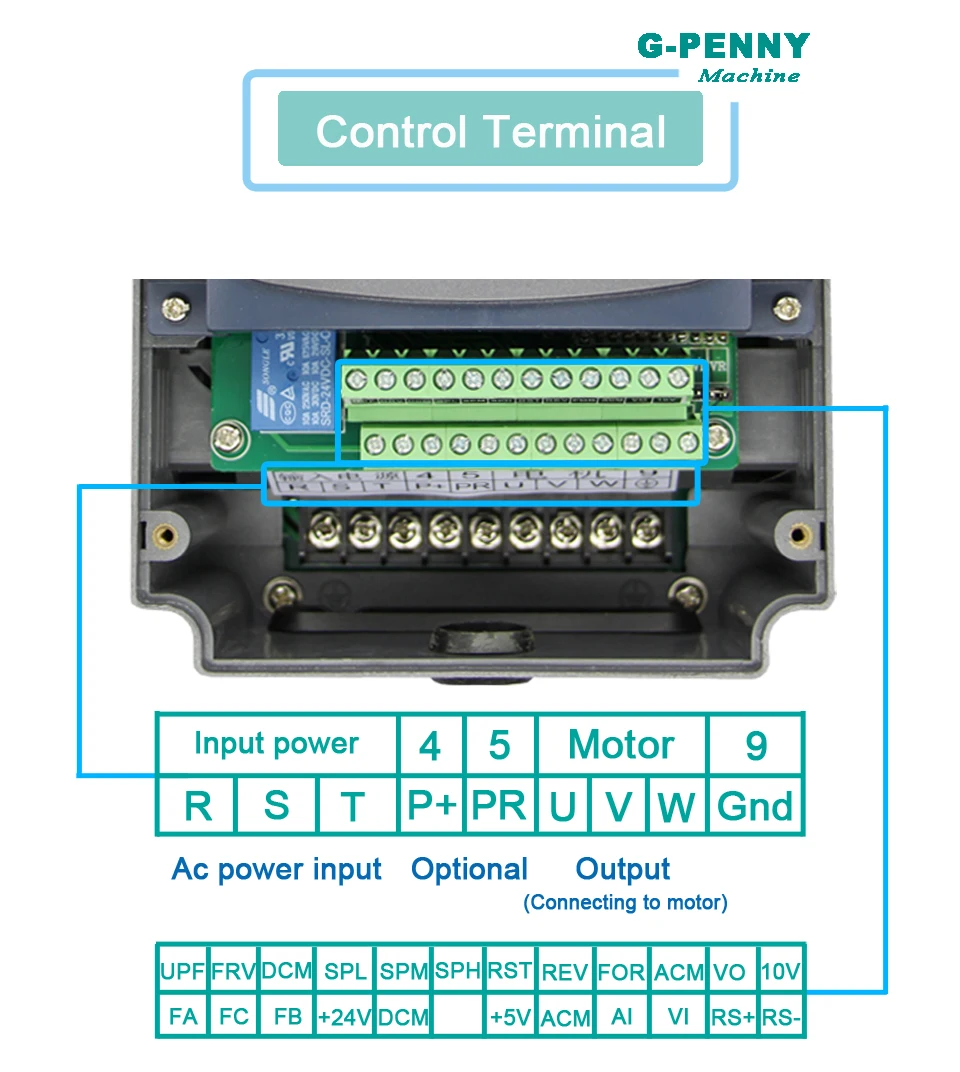

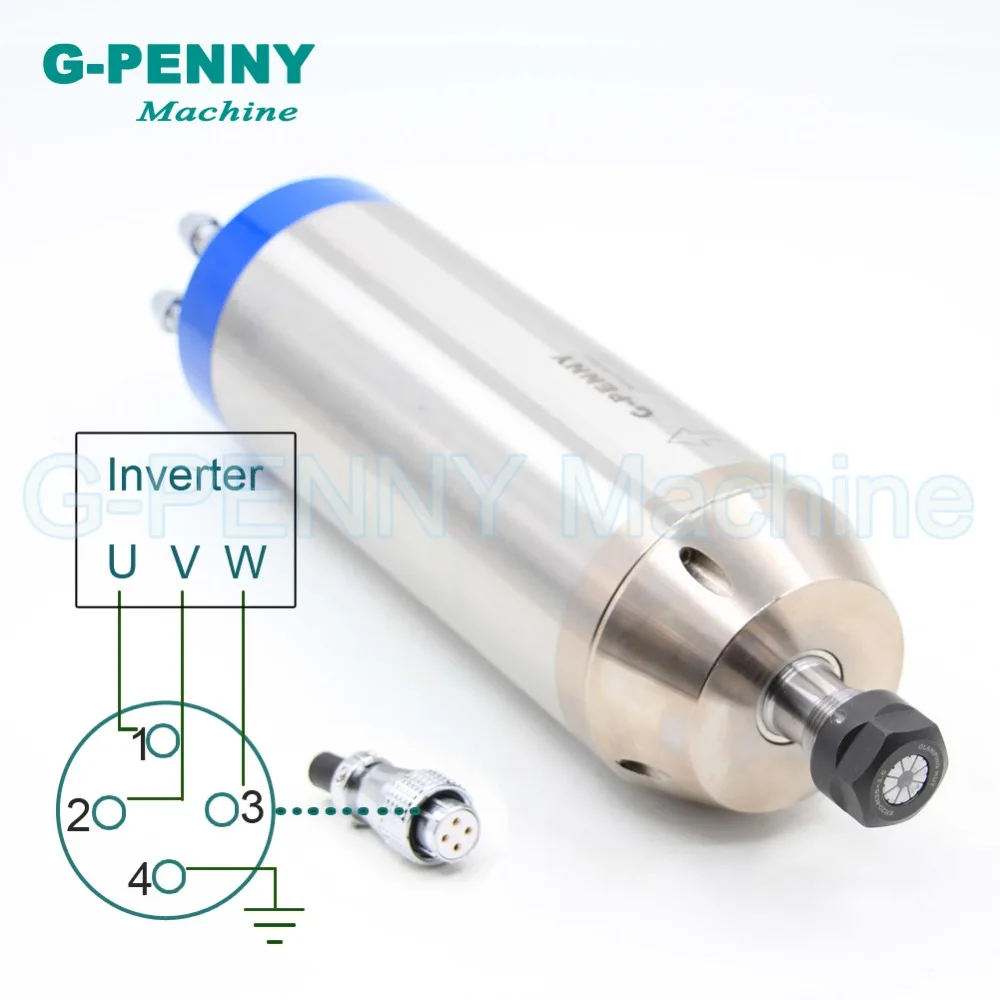

• Подключите шпиндель инвертора, трехфазный шнур питания инвертора должен быть паян в штепсельной вилке 1 (U), 2 (V), 3 (W) футов, 4 фута для Земли. После включения питания, чтобы наблюдать, соответствует ли ось вращения шпинделя направлению. Если несоответствие должно быть немедленно отключено, замените инвертор и шпиндель, соединенные двумя проводами трехфазного источника питания.

• Перед использованием шпинделя с водяным охлаждением система охлаждения работает должным образом. Каждый день перед использованием шпинделя должен работать на низкой скорости в течение 15-20 минут. Прижимная фрезы к шпинделю, коллетным газам, коллетам, резакам должна быть достаточно чистой. Хвостовик, вставленный в Коллет, должен быть больше 15 мм.

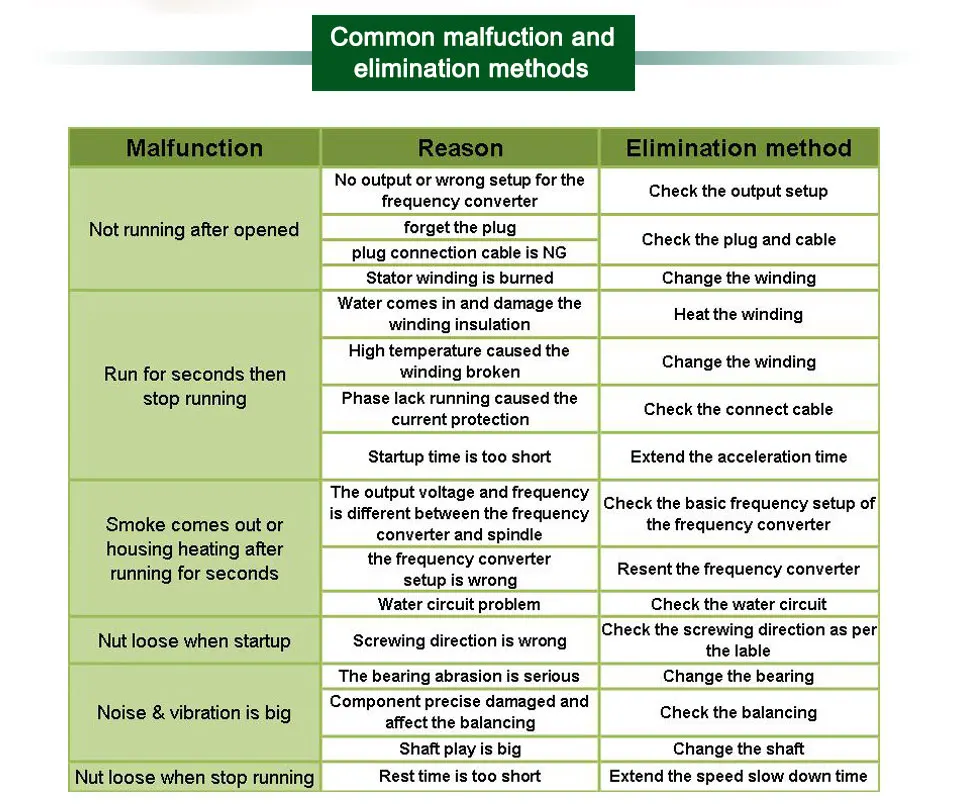

Уход и обслуживание:

• Шпиндель с водяным охлаждениемНеобходимо Используется с водяным насосом. В противном случае шпиндель скоро сломается.

• Двигатель шпинделя переменного токаНеобходимо Используйте с инвертором. Мощность инвертора должна быть равна или больше, чем Мощность шпинделя. Перед использованием Установите параметры инвертора, подходящие для шпинделя. В противном случае шпиндель и инвертор сразу сломаются.

• Когда вы используете шпиндель, шум не такой, как всегда, пожалуйстаСтоп Шпиндель сразу. Вам может потребоваться заменить подшипники шпинделя.

Водяной шпиндель и шпиндель с воздушным охлаждением различия:

• 1. Охлаждение разными способами: шпиндель с водяным охлаждением-это использование водного цикла для охлаждения тепла, генерируемого после высокоскоростного вращения шпинделя, шпиндельного двигателя с вентиляторным охлаждением.

• 2. Шум: двигатель шпинделя с водяным охлаждением в основном не шумит, но двигатель шпинделя с воздушным охлаждением очень громкий.

• 3. Жизненные аспекты: Шпиндельный двигатель с водяным охлаждением, обратите внимание на техническое обслуживание, часто изменяет воду или использование промышленных водяных охладителей, вентилятор шпинделя с воздушным охлаждением в основном путем продувки ветром тепла, передаваемого в радиатор, для достижения эффекта охлаждения.

• 4. Если вам нужно использовать для металла, твердой древесины, гранита, камня, вы можете выбрать металлический шпиндель. Металлический шпиндель намного лучше, чем деревянный шпиндель.

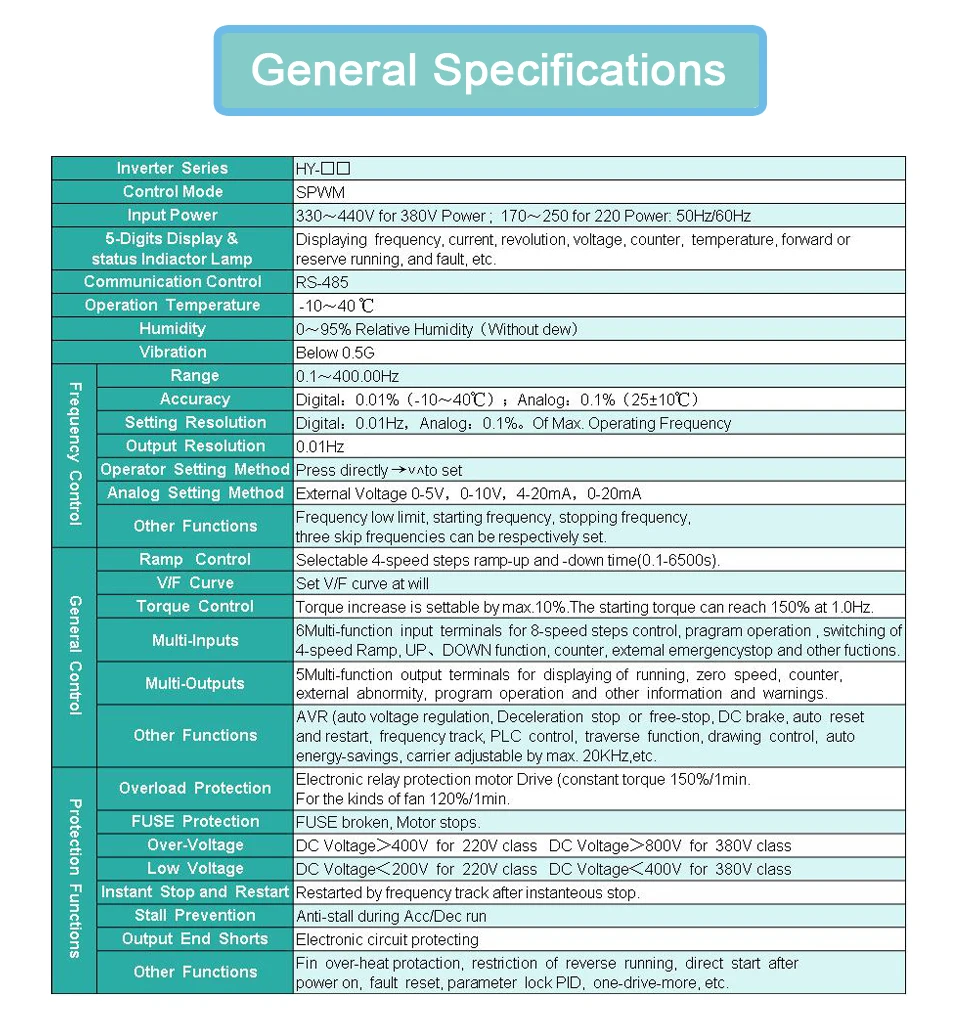

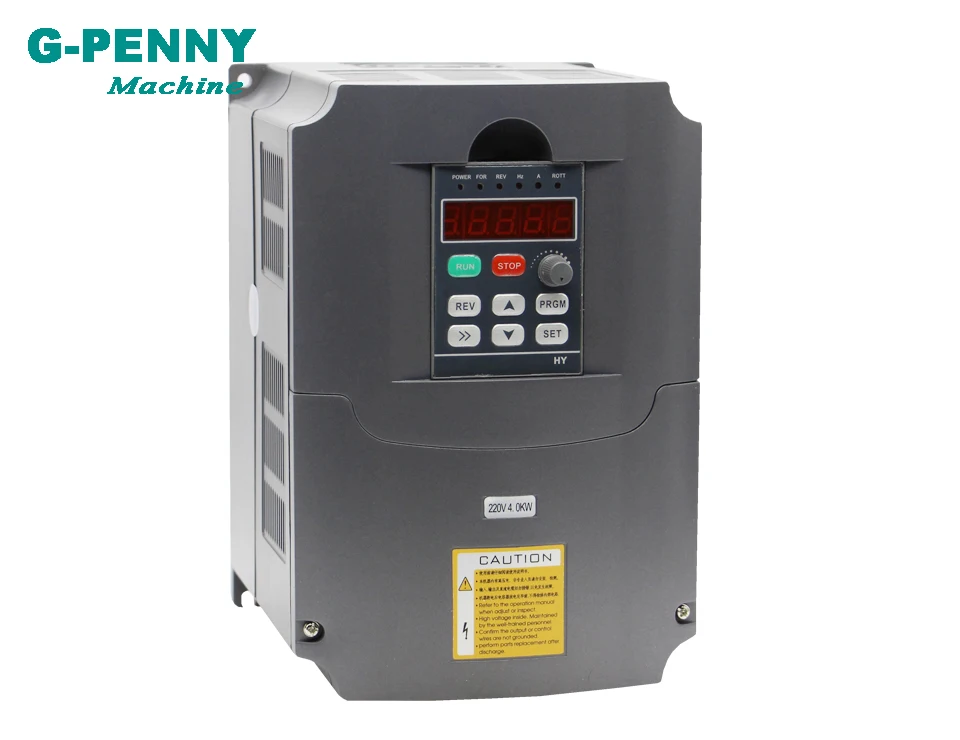

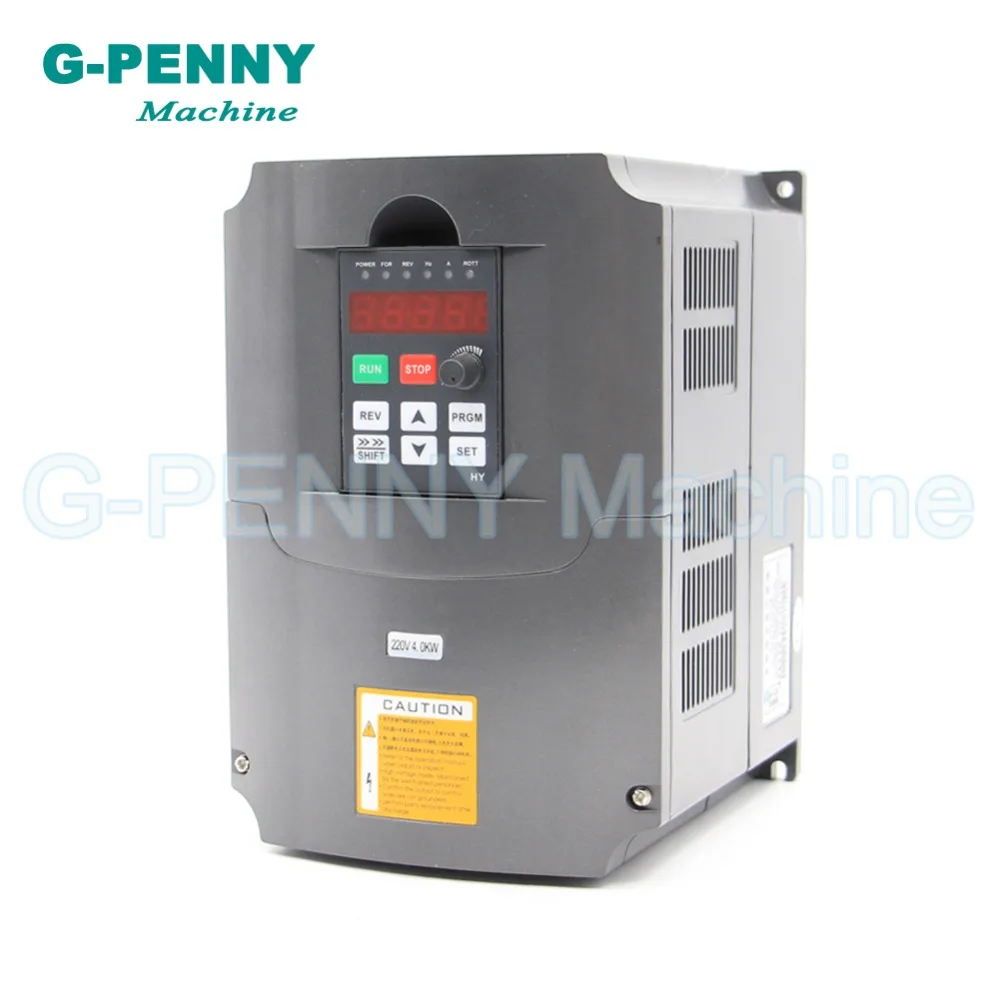

Технические параметры:

• Номер модели:220v 4.0kw

• Входное напряжение:220V(+/-15%) ,

• Выходное напряжение:220 В переменного тока

• Входная частота:48-63 Гц

• Выходная частота:0-400 Гц

• Входная Фаза:1 фаза

• Выходная Фаза:3 фазы

• Гарантия:1 год с даты покупки

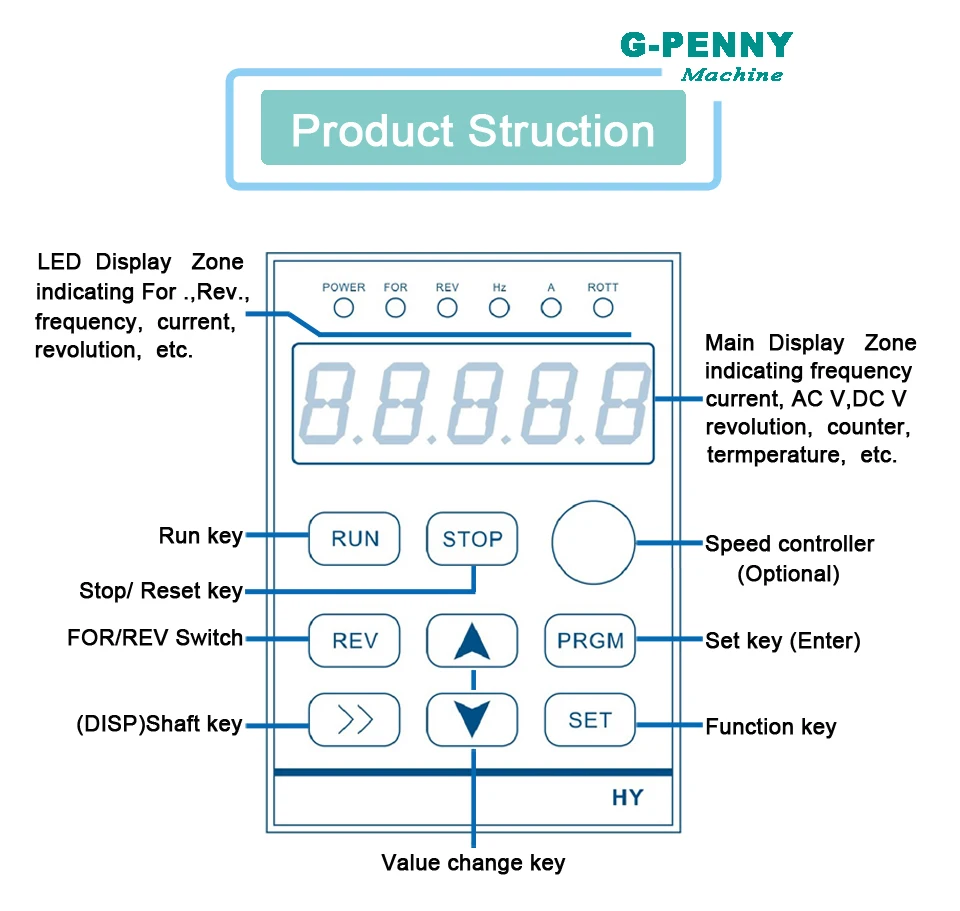

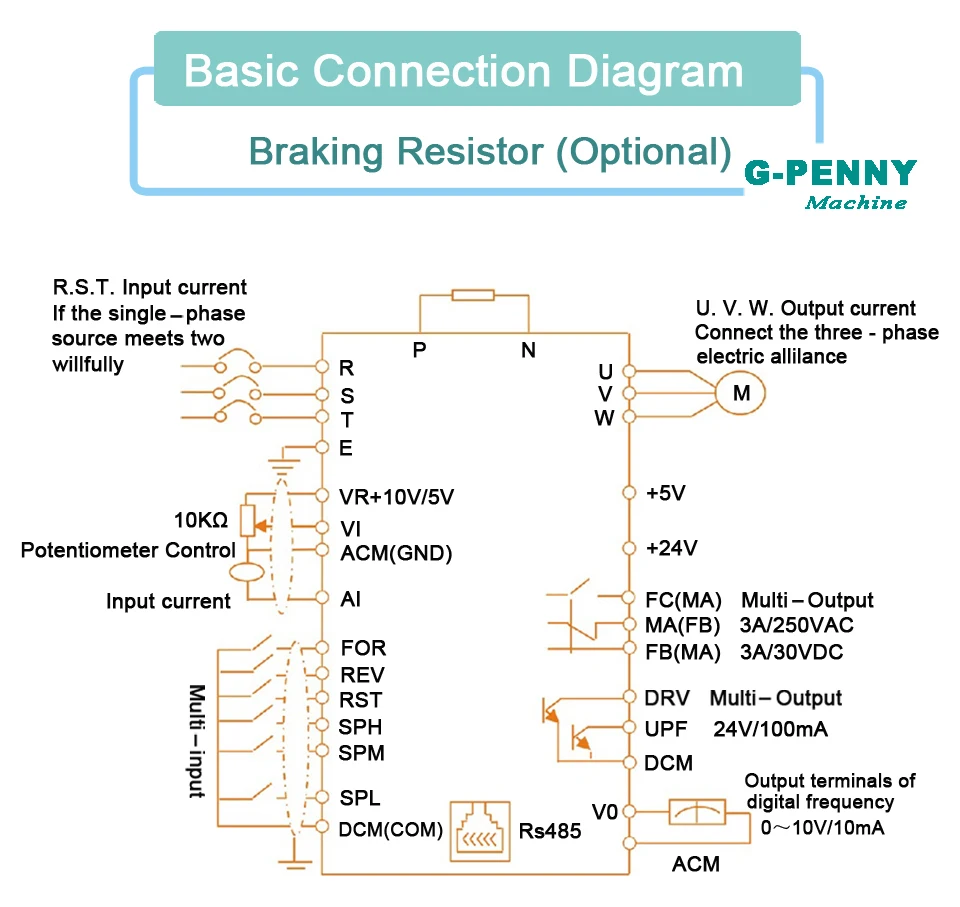

Некоторые вопросы о инверторе

Не нужноНастройте инвертор самостоятельно, если вы не знаете, как это сделать, или он сделает шпиндель и инвертор легко гореть.

Пожалуйста, свяжитесь с нами, у нас есть руководства, видео и фотографии, которые помогут вам.

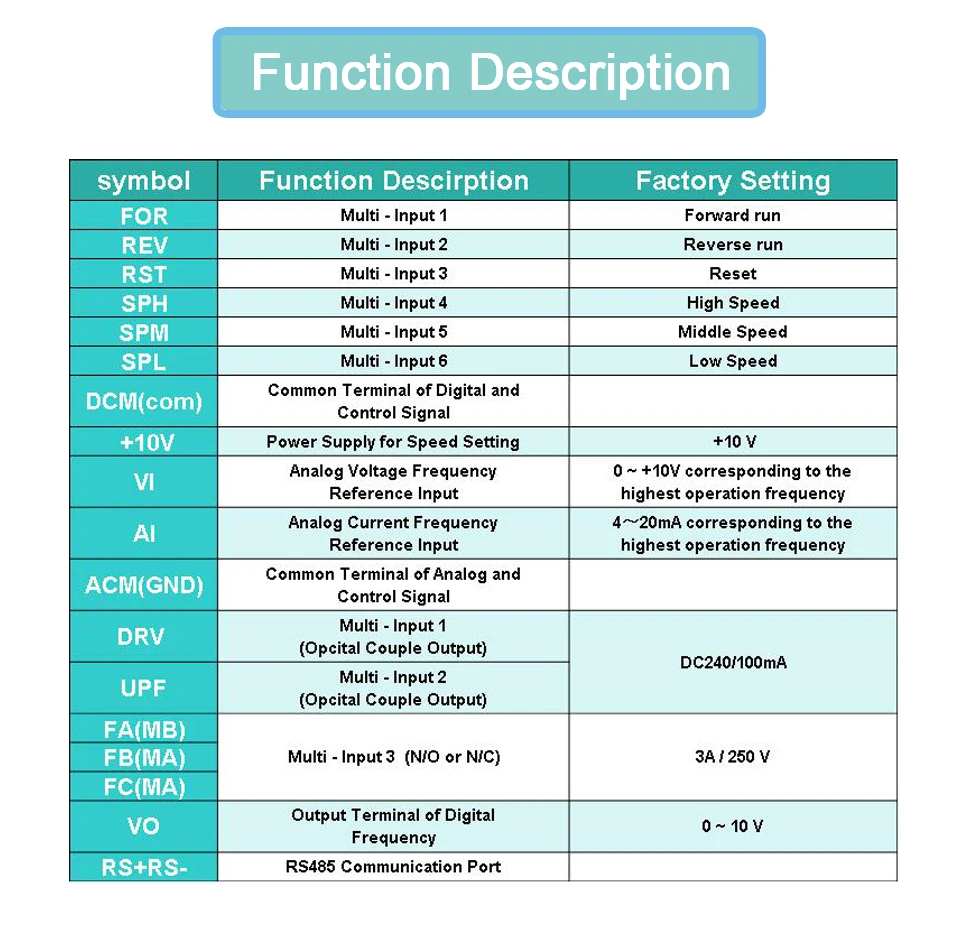

Применение

• Оборудование: намоточная машина, миксер, экструдер, намотка, компрессор, вентилятор, насос, шлифовальная машина, конвейер, Лифт, центрифуга и другие машины контроля скорости.
• ПИД-контроль: Улучшенная арифметическая шкаловая ПИД замкнутая петля, быстрая скорость отклика и высокая пригодность;
• Простая функция PLC может реализовывать 16 ног скорости и функции управления инвертором;
• RS485 порт связи, принимающий стандартный международный MODBUS главный контроль цепи
• С чрезвычайно сильной защитой от помех;
• Низкого выходного уровня ratting крутящий момент 0,5 Гц-150%, низкая скорость Бег способность;
• Переноска регулируется на 16 кГц, полностью беззвучная рабочая среда;
• Широкая рабочая зона напряжения, нормальная работа в 304-456 в;
• Автоматическая регулировка напряжения (AVR) техника, для обеспечения мощности нагрузки инвертора;
• Различные методы управления синхронизацией и несинхронизацией, динамически реализуют быстрый запуск без изменения тормозов;
• С идеальной защитой от ошибок и защитой от короткого замыкания;
• Dead-компенсации времени и автоматический вращающий момент скольжения функцией компенсации, вы можете осуществить 180% высокий крутящий момент на низких частотах 0,25 Гц;
• Уникальный дизайн EMC, может минимизировать загрязнение инвертора для питания;
• Общий армированный слой подходит для всех видов суровых условий.

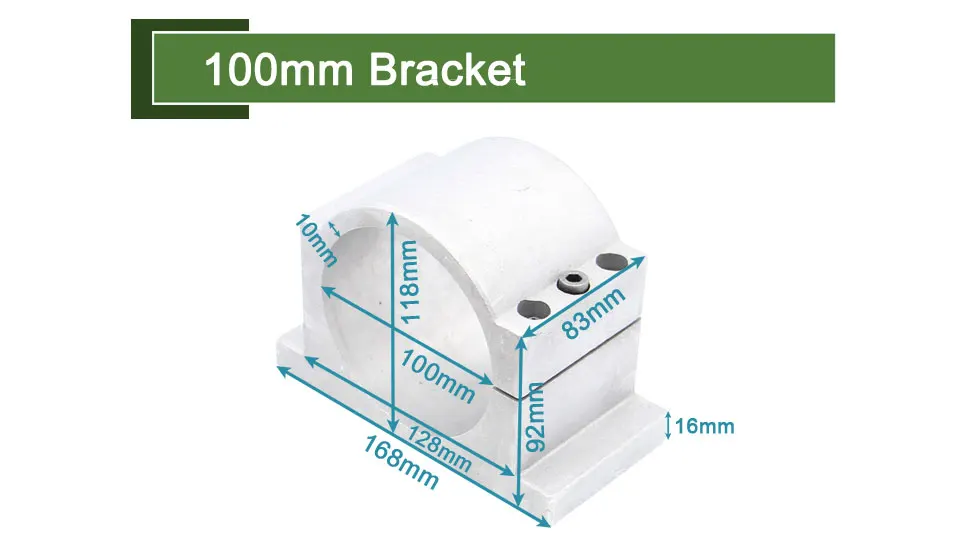

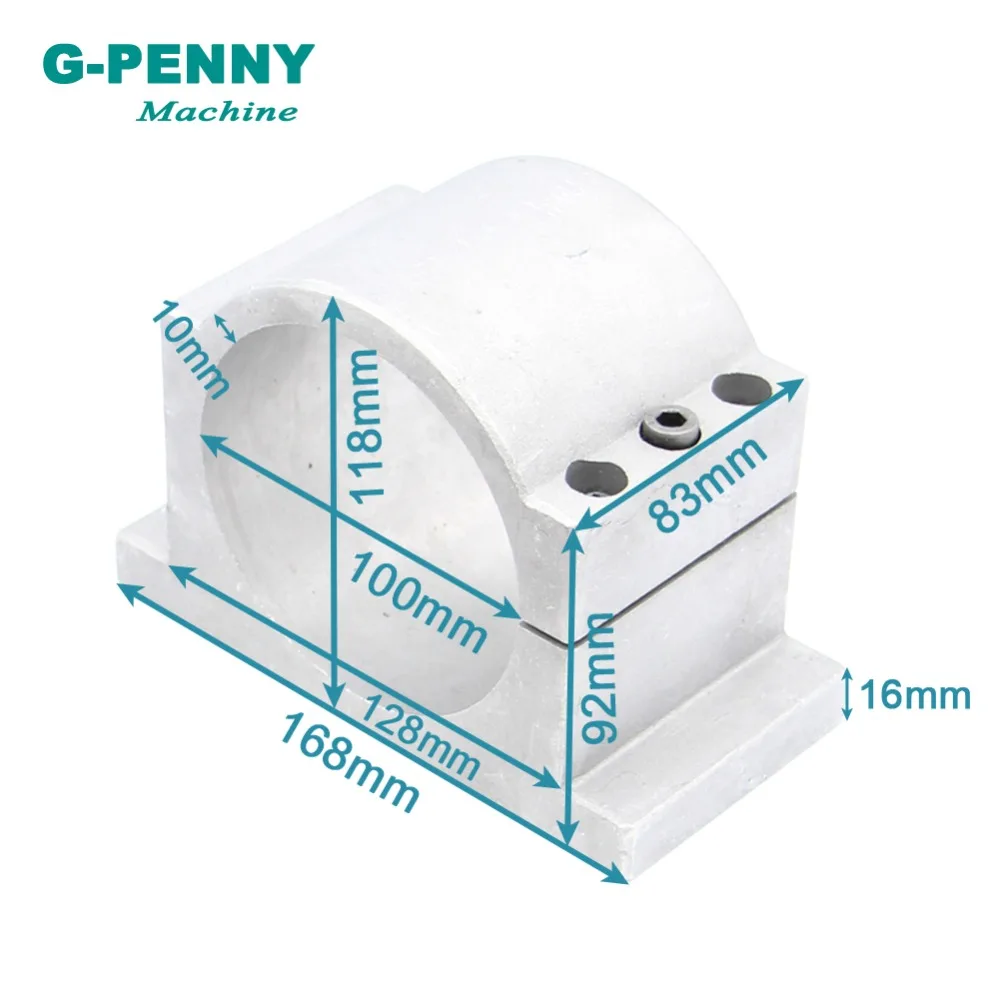

Диаметр: 100 мм

Материал:Литой алюминий

Особенности:

• 1. По сравнению с алюминиевым профилем, точность намного выше, и трудно деформируется.

• 2. Внутренняя Стена очень гладкая, наружные стены пескоструйные, относительно тонкая форма, но не очень гладкая.

• 3. Литой алюминиевый светильник намного тяжелее, чем алюминиевый профиль.

Описание товара:

  Приспособление из литого алюминия-это высококачественный алюминий, который отливает специальным производственным процессом, по сравнению с обычным алюминием, этот продукт обладает прочностью, сильной ударопрочностью, высокой твердостью и сильной антиоксидантной активностью.

Использование:

Условия доставки

Наша продукция продается по всему миру.

Но если вашей стране труднее транспортировать товары, пожалуйста, свяжитесь с нами заранее, чтобы подтвердить стоимость доставки.

Оплата

Мы принимаем paypal кредит, банковский перевод, western union и т. Д.

Оплата должна быть произведена в течение 7 дней с момента окончания аукциона.

Проблемы и отзывы

Пожалуйста, не делайтеОставьте любые негативные отзывы, прежде чем связаться с нами.

Пожалуйста, дайте нам возможность решить любую проблему, мы постараемся сделать все возможное, чтобы помочь вам.

Ваше удовлетворение очень важно для нашего магазина, поэтому, пожалуйста, свяжитесь с нами, прежде чем вы захотите оставить отрицательный отзывы.

Большое спасибо заранее.

Возврат средств

Если это возможно, пожалуйста, сделайте несколько фотографий или сделайте небольшое видео об этом. Это поможет нам решить проблемы.

Примечание

Мы можем произвести продукт согласно дизайну нашего клиента.

Если вам нужно что-то очень особенное, пожалуйста, свяжитесь с нами об этом.

Мы готовы помочь вам в этом.
