FTDI FT232 USB TTL кабель для P1 порта Dutch Slimme Meter Kamstrup 162 382 EN351 Landis Gyr E350 Kaifa MA105 Iskra ME

FTDI FT232 USB TTL кабель для P1 порта Dutch Slimme Meter Kamstrup 162 382 EN351 Landis Gyr E350 Kaifa MA105 Iskra ME

USB-кабель FTDI для P1 порта, Dutch Slimme Meter Kamstrup 162 382 EN351 Landis Gyr E350 Kaifa MA105 DSMR, связь с Domoticz на Raspberry

Ftdi ft232r usb ttl 5v к rj11 6p6c кабель для Kamstrup 162 382 EN351 Landis Gyr E350 Kaifa MA105 Iskra ME 382

Порт P1, который является подключением к RJ-11, имеет последовательный протокол, в котором используется стандартная IEC-62056-21.

Сигнал: TTL 5 в чип уровня: ftdi ft232r

Этот кабель специально подходит для датчского смарт-метра kaifa

Связь с Domoticz на Raspberry.

Ftdi ft232r usb ttl 5v к rj11 6P6C кабель

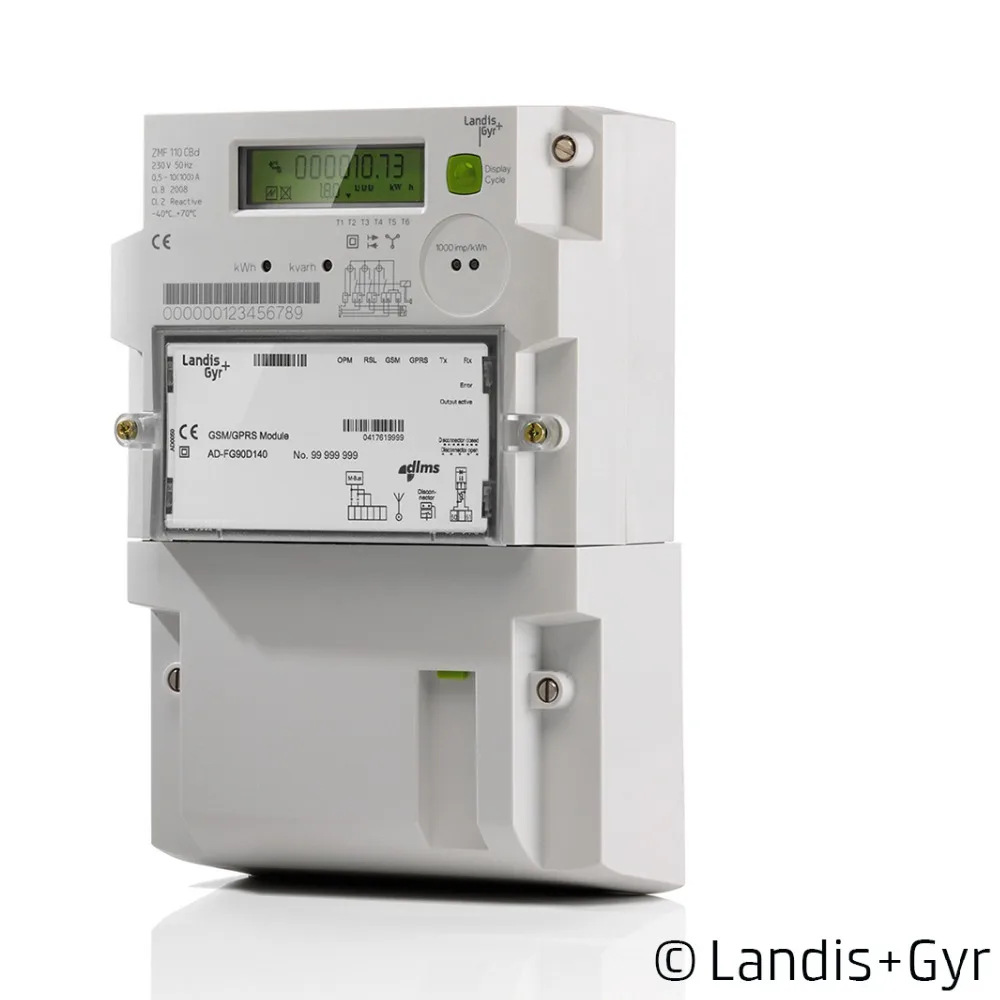

Смарт-метр для портов ISKRA AM550 kaifa ma105 Iskra ME 382 Kamstrup 162 382 en351 Landis + Gyr E350 P1 и др.

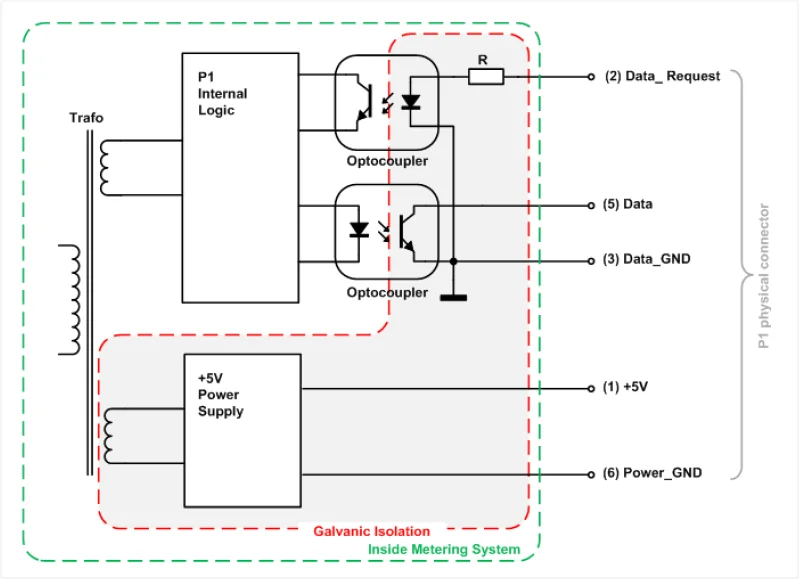

Cematische voorstelling P1 poort (ESMRv5.0 P1)

Переход в наш новый дом дал нам преимущества «нового» метра электроэнергии, очистки, установленной со счетчиками, начиная с нулевой. Luckely для нас, они устанавливают умный измеритель. Эти типы метров имеют много "умных" портов, и одним из них является порт P1. Через этот порт можно считывать данные с этого метра. Порт P1 работает в соответствии с DSMR-4.0.

Интерфейс

Данные из порта P1 представляют собой последовательные данные, которые подключаются к разъему с разъемом для RJ-11 и имеют следующие сигналы:

1 - N/A

2-РТС

3 - GND

4 - N/A

5 - RxD

6 - N/A

Используйте OLOEY FTDI основной прорыв-5V для преобразования серийный. И я использовать его в качестве последовательного порта USB конвертер для подключения к моей маленькой FIT-PC2 сервер.

Интерфейс должен быть соединен следующим образом:

P1.RTS to FTDI.VCC (5 В)

P1.GND к FTDI.GND

P1.RxD к FTDI.RxI

Примечание 1: С помощью этого типа метра важно добавить вытяжной резистор между VCC и RxD. Это потому, что электронное устройство этого умного метра-это соединение с открытым коллектором.

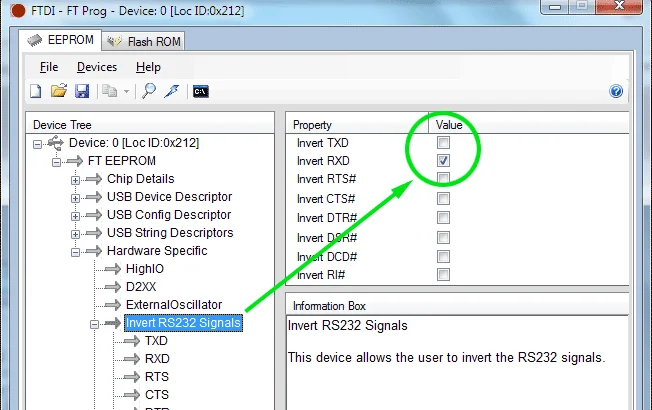

Примечание 2: поскольку Смарт-метр имеет 0 В для логического «1» и «5 В» для логического «0», нам нужно инвертировать сигнал данных, RxD. Это можно сделать жестко, но более простое решение в этом Чехол-в самом блестящем FTDI! Это должно быть сделано с помощью программы FT_Prog.

Пожалуйста, внимательно прочитайте следующую информацию, прежде чем купить этот кабель,

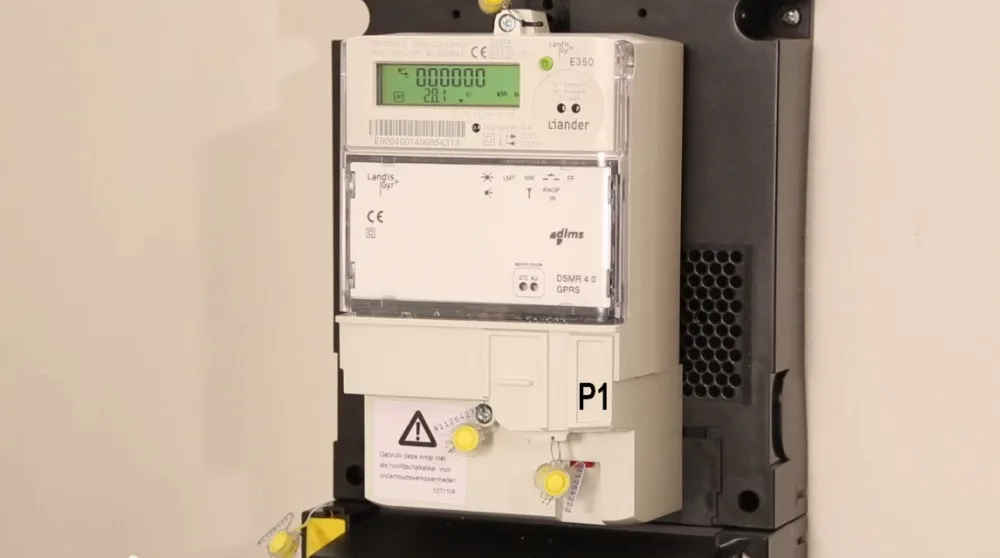

Pinout - P1-poort - Kamstrup 162, 382 en 351
1 RTS (запрос на отправку)
2 GND (Заземление)
3 NC (не подключен)
4 TxD (передача данных)

Умный счетчик

Описание продукта:

DomotiGa поддерживает чтение телеграмм с датских смарт-метров. Голландский Смарт-метр (по стандарту NTA8130) имеет порт передачи данных (также называется P1), на котором он сваляет данные от подключенных счетчиков утилиты каждые 10 секунд (DSMR 4 и старше) или каждые 1 секунду (DSMR 5). Использование не только электроэнергии, но и других подключенных метров (через MBus), таких как газ, Отопление, охлаждение, вода.

Также есть мощность, Генерируемая солнцем/ветром, который доставляется обратно в сеть клиентом.

Требования

Поддержка Smart Meter имеет следующие требования:

P1 (RJ11), подключенный через последовательный кабель

Поддерживает dsmr версии

Следующие версии DSMR были успешно протестированы с помощью DomotiGa:

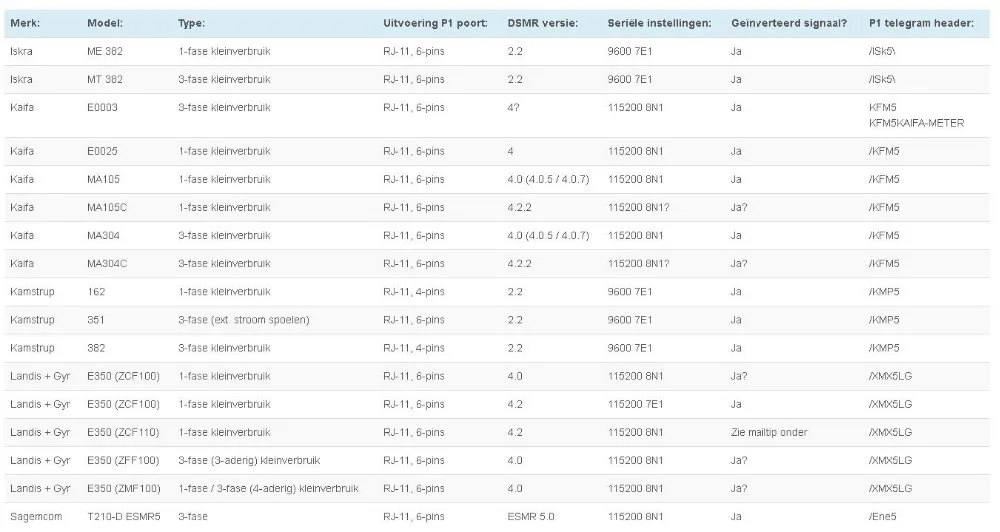

Состояние версии DSMR по умолчанию, скорость *

2.X не протестирован 9600 7E1

2,2. X поддерживает 9600 7E1

3,0 поддерживает 9600 7E1

4,0. X поддерживает 115200 8N1

4,2. X поддерживает 115200 8N1

5,0. X поддерживает 115200 8N1

Скорость по умолчанию-это наиболее распространенные настройки последовательного порта для baudrate, бадритов, паритетов и пробок, но сначала обратитесь к руководству вашего устройства. Некоторые продавцы используют различные настройки.

Опровержение: постройте И используйте это на свой вкус!

В P1 порте составляет, как правило, присутствуют в виде RJ11 разъем. Это полудуплексный последовательный порт с TTL сигналами уровня (0-5 В), 3 из 4 контактов подключены. В приведенной ниже таблице показано макет штырьков RJ11, описание сигнала и опциональное макет штырьков DB9 при использовании кабеля USB в RS232.

RJ11 Pin # сигнал DB9 Pin #

2 запроса (RTS) 4

3 грунта (GND) 5

4 не подключен (NC), не подключен (NC)

5 данных (RxD) 2

Вам необходимо создать специальный последовательный кабель, вы должны убедиться, что штифт запроса должен храниться высоко, прежде чем он запустит данные.

И сигналы инвертированы, поэтому 0 = 5 В и 5 В = 0 вольт, если вы используете FTDI, Преобразованный (необходимо для преобразования уровней от 0-5 в до-12/+ 12 В), вы можете настроить его, чтобы он инвертировал сигналы для вас.

Дополнительная информация о FT_Prog [[[http://www.ftdichip.com/Support/Utilities.htm]]] можно найти здесь: [[http://www.maartendamen.com/2012/04/new-smart-meter-installed-iskra-me382-and-landis-gyr-gasmeter-e06140/]]

DomotiGa хранит всю информацию в 3 или более устройствах (в зависимости от того, сколько подключенных метров MBus он обнаруживает)

Мощность Применение:

Устройство с идентификацией 36 показывает использование электроэнергии

Это адрес P1-powerused, и он отображает:

Использование энергии в режиме реального времени (2130 ватт), высокие замеры и низкий тариф, а также текущий тариф.

По умолчанию использование энергии также сообщено в кВт/ч, но вы можете использовать откалиброванное значение «значение * 1000», чтобы получить ватт.

Мощность доставки:

Устройство с идентификатором 37 отображает генерируемую мощность, поставляемую в сеть клиентом (солнце/ветер)

Это адрес P1-PowerDelivered', и он отображает:

Поставляемая мощность, высокие и низкие значения, и текущий тариф.

Доставленная мощность здесь не преобразована в Вт.

Газовый использование:

Устройство с идентификацией 35 отображает данные от газового метра.

Это адрес «P1-mbus1», потому что он подключен к основному метру через MBus channel1.

Отображает счетчик газа, считывающий последние часы (отметка времени в value4), положение вентиля и Тип счетчика (газ, тепло, охлаждение и т. Д.)
