1. Особенности продукта:
Ультра-тонкий, сверхминиатюрный
Полный вход напряжения (90 ~ 264 В переменного тока)
Низкая пульсация и низкий уровень шума
Функция защиты от короткого замыкания от перегрузки на выходе
Высокая эффективность и плотность мощности
Дизайн продукта для удовлетворения требований EMC и тестирования безопасности
Низкое энергопотребление, зеленая охрана окружающей среды, без потери нагрузки <0,1 Вт
Старения и
100% нагрузочный тест
Соответствует требованиям UL, CE,


2. Условия окружающей среды
Наименование проекта
Технические индикаторы: один бит
Рабочая температура: - 20-60 + градусов
Температура хранения: + 80-40 градусов
Относительная влажность: 5-95%
Способ охлаждения: Естественное охлаждение
Атмосферное давление: 80-106 кПа
Высота: 2000 м или меньше
Вибрация
Коэффициент вибрации 10 ~ 500 Гц, 2 G10 мин. / 1 цикл, 60 мин. каждый вдоль осей X, Y, Z

3. Электрические характеристики
Входные характеристики (тест) при комнатной температуре.
Технические требования: один бит
Номинальное входное напряжение: 100-100.VAc
Диапазон входного напряжения: 90-90.VAc
Максимальный входной ток: 0,2 или меньше.
Входной импульсный ток; 10 или менее a.
Максимальное входное напряжение: 270 или менее в переменного тока
Мягкий пуск на входе: 50 или менее мс
Эффективность низкого входного напряжения: Vin = 110 В переменного тока, выход с 69 или более %
Высокое входное напряжение: Vin = 220 В переменного тока, выход с 70 или более %
Долгосрочная надежность: MTBF 100000 или более H.
Без нагрузки Номинальное выходное напряжение: + 5 + / -0,1 В постоянного тока
Полный Номинальное выходное напряжение: + 5 В + / -0,2 В постоянного тока в
Короткий Максимальный выходной ток: P 1000 мА
Максимальный выходной ток в течение длительного времени: P 600 ma
Напряжение регулирования: + / -0,2%
Регулирование нагрузки: + / -0,5%
Выходная пульсация и шум: (mVp - p) 50 или менее
Номинальное входное напряжение и выходная нагрузка. С 20 МГц пропускной способностью осциллографа,
Нагрузки и 10 мкФ и 0,1 мкФ постоянной ёмкости, универсальный конденсатор тесты. МВ
Переключатель машина перегонки
(Номинальное входное напряжение, выход и нагрузка 10%) 5 или менее % VO
Защита от перегрузки по току
Выходная Максимальная нагрузка 150-200%
Защита от короткого замыкания на выходе
Непосредственно к выходу нормального короткого замыкания, короткое замыкание автоматически возобновит нормальную работу после удаления

4. Особенности безопасности:
4,1 дизайн продукта, как, чтобы соответствовать требованиям UL, CE, сертификат безопасности.
4,2 безопасность и электромагнитная совместимость
Входной дизайн использует UL 0,5 В страхование;
Печатная плата изготовлена из двухсторонних медно-плакированных досок материал 94-где уровень огнестойкости V0;
Стандарты безопасности в соответствии с UL1012 EN60950, UL60950
Напряжение изоляции I/P - O/P: 2500 В переменного тока
Сопротивление изоляции I/P - O/P > 100 м Ом/500 В постоянного тока 25 градусов 70% RH
Проводимость и излучение в соответствии с EN55011, EN55022 (CISPR22)
Электростатический Разряд IEC/EN 61000-4-2 уровня 4 8 кВ/15 кВ
Радиочастотный радиационный иммунитет IEC/EN 61000-4-3 можно найти в приложении
4,3 температура конструкции безопасности
При нормальной температуре на нашем конденсаторе питания, основной конвертер так далее температура поверхности не превышает 90 градусов; Самый большой
Максимальная температура поверхности корпуса не должна превышать 60 градусов;

Packege в комплекте

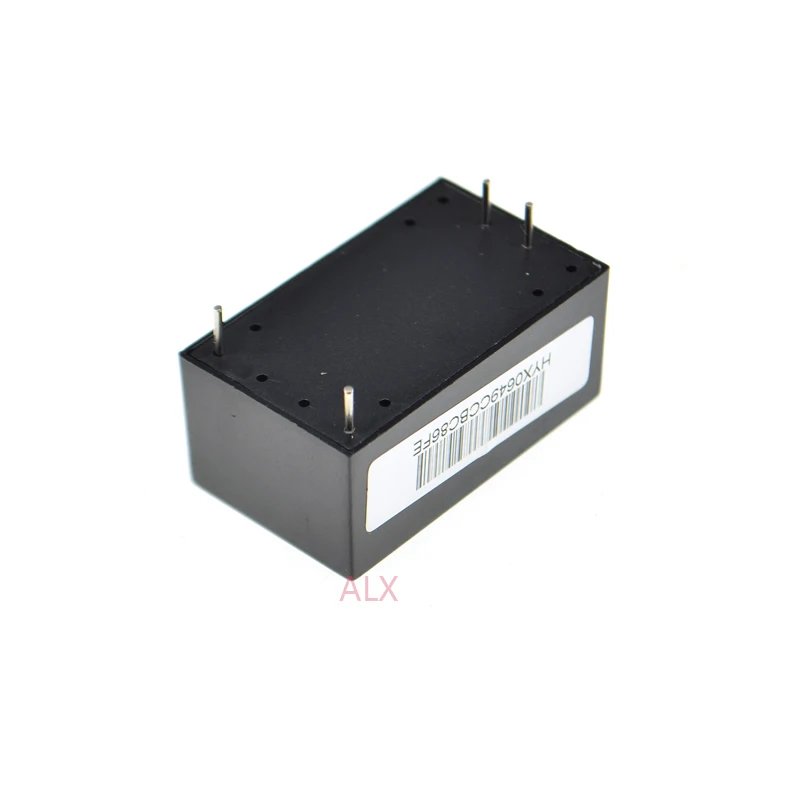

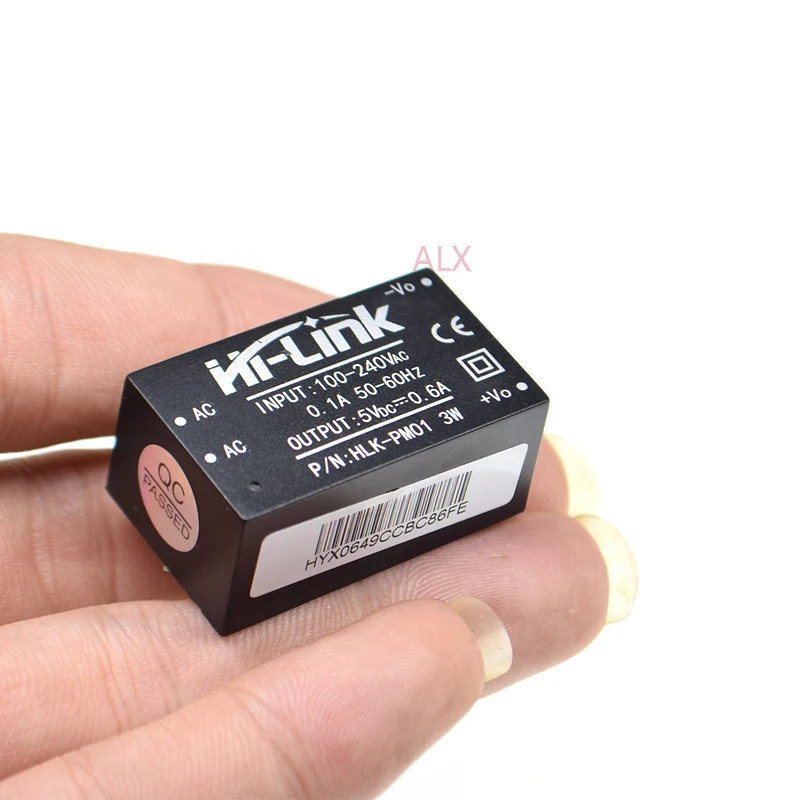

1x HLK-PM01 бытовой выключатель питания модуль
