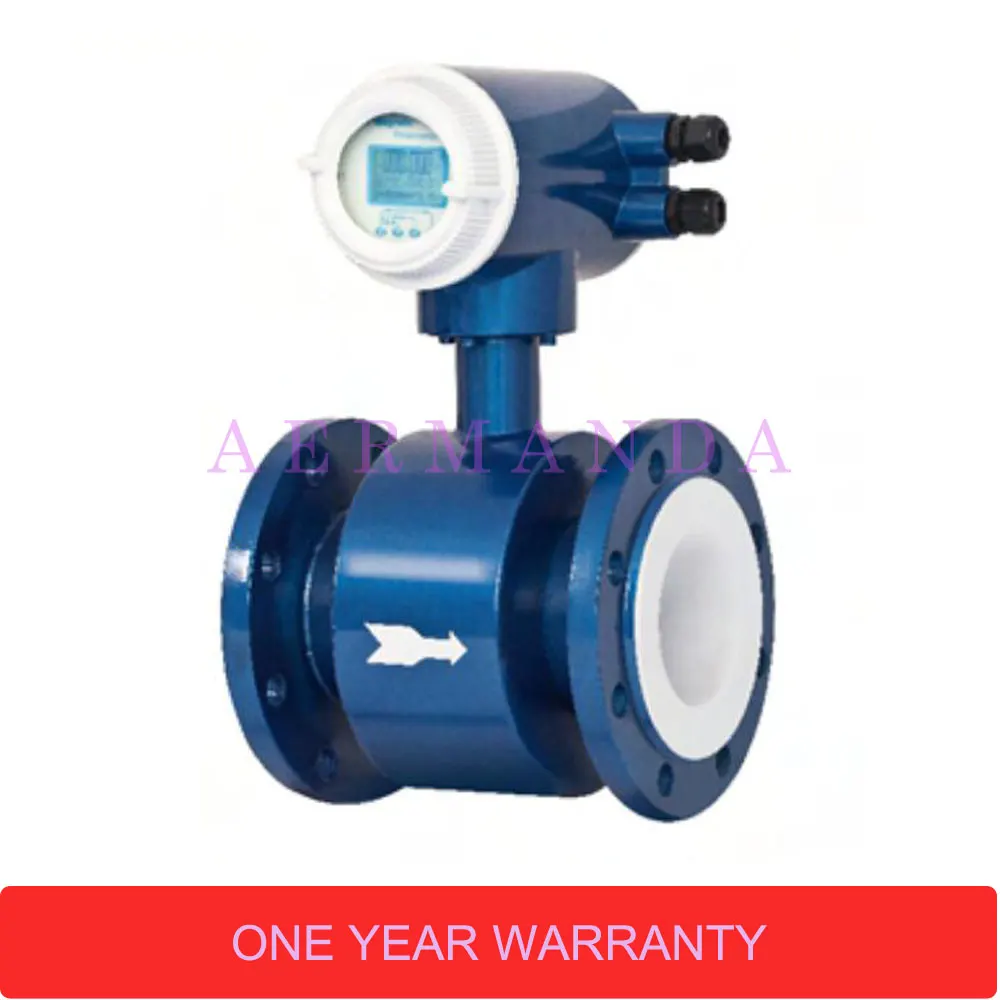

Интегральные DN10mm-2000 Электромагнитный расходомер DIN ANSI фланец расходомер проведения жидкости и навозной жижи

Внимание: покупатели, пожалуйста, не покупайте напрямую, цена зависит от спецификации, пожалуйста, сообщите нам размер и технические характеристики, тогда мы дадим вам цену. Мы также принимаем настройки.

Встроенный электромагнитный расходомер, подходит для измерения объемного потока проводящей жидкости и навозной жижи в трубопроводе, таких как вода, канализация, навозная жижа, целлюлоза, все виды кислоты, щелочи, соль, пищевая навозная жи применимо к нефти, химическому, электрической энергии, металлургии, водоснабжению и дренажу, Легкая промышленность, пищевая промышленность и т. д.

Встроенный электромагнитный расходомер-это кристаллизация многолетнего опыта в области расходомера, системы контроля качества дизайна и внешнего вида для обеспечения точности высокой надежности товары,

Встроенный электромагнитный расходомер с использованием новейших технологий в мире. Используя постоянный ток трех значений низкочастотной квадратной волны или двухчастотного прямоугольного волнового возбуждения, имеет оба преимущества прямоугольного волнового магнитного поля, Он преодолевает недостатки синусоидального магнитного поля; он может устранить колебания напряжения питания, погрешность изменения частоты мощности и изменения сопротивления катушки возбуждения, вызванные; Стабильность нуля и хорошо и не зависит от жидкости шумовых помех. Изделие имеет высокую надежность, характеристики высокой устойчивости.

Кроме того, в этом изделии катушка возбуждения, разработанная с неравномерным распределением магнитного поля, датчик, изготовленный из небольшого размера и легкого веса, ошибка может быть вызвана асимметричной игрой определенной компенсации.

1, электромагнитный расходомер имеет преимущества простой структуры, без вращающихся деталей, поэтому нет трения, длительный срок службы, высокоточное измерение, надежная работа.

2, датчик измерительная трубка без дроссельной заслонки и дроссельной заслонки, поэтому, без дополнительной потери давления, без проблемы блокировки, подходит для измерения содержания взвешенных веществ, твердых частиц, двухфазное волокно потока и т. д. (например, грязь, канализация, шламовый раствор, целлюлоза и вязкость шламового раствора).

3, поскольку сигнал формируется в магнитном поле в полном пространстве, это среднее поперечное сечение трубопровода, таким образом, плоскость электрода к датчику вверх по прямой сечению трубы конца с относительно коротким, длиной 10 × D (D-внутренний диаметр трубок).

4, электромагнитный расходомер без механической инерции, чувствительной реакции, измерения мгновенной пульсации расхода, также может быть инструментом и блоком, компьютер, соответствующий составу различных автоматических обнаружения, система управления и система управления.

5, выходной сигнал датчика является точным линейным отношением со средней скоростью электромагнита, а также результаты измерений и температура жидкости, давление, плотность, вязкость, проводимость (не менее минимальной проводимости) независимых физических параметров, Например, калибровка расходомера расхода воды также применима к другим средам, без потери давления без коррекции. Поэтому высокая точность измерения, надежная работа.

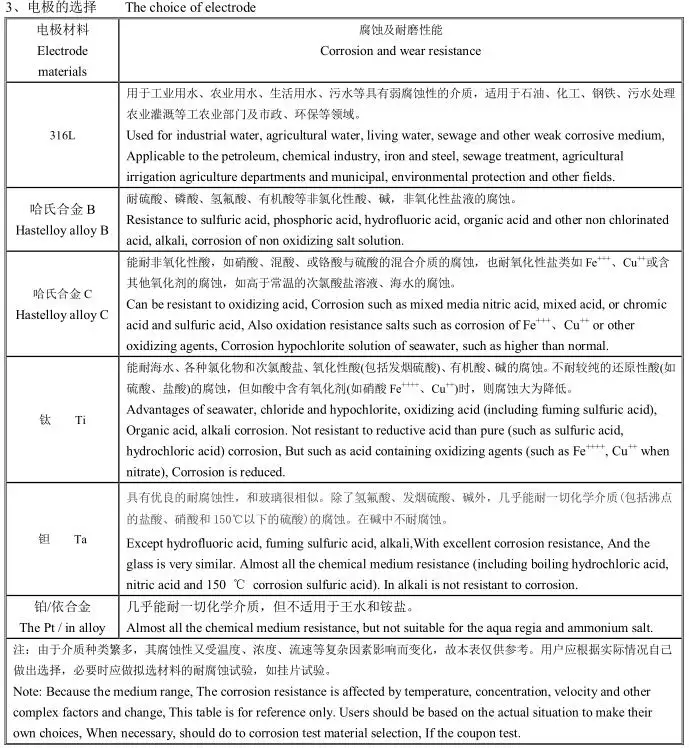

6, электромагнитный расходомер с четырьмя электродами, встроенный заземляющий электрод, для непроводящей трубы без дополнительного кольца подключения питания.

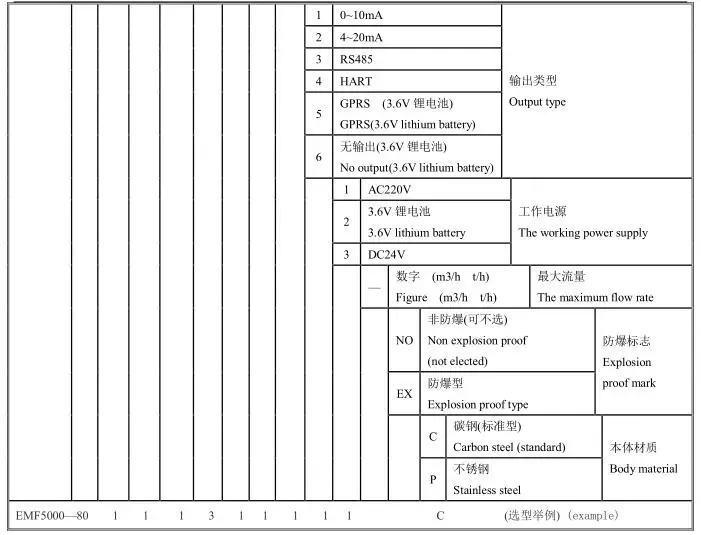

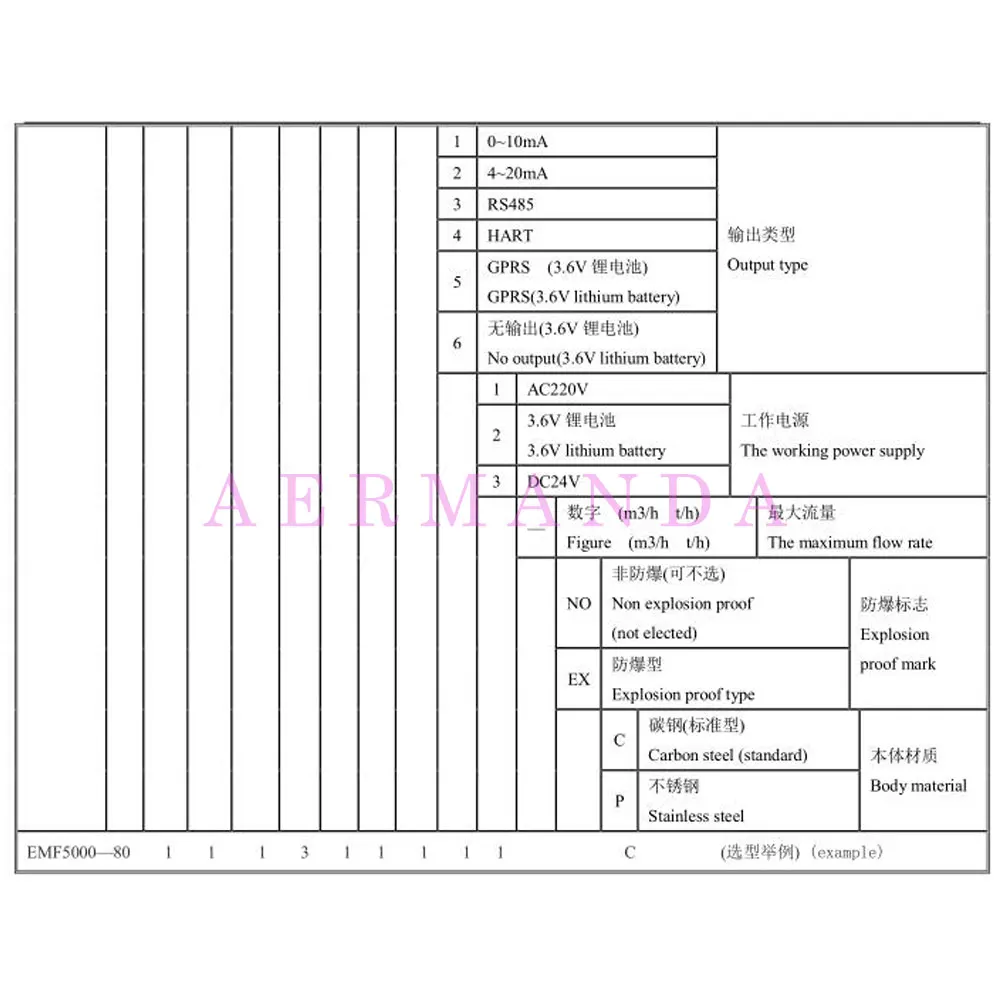

7, в то же время с 4 ~ 20 мА выходной ток сигнала, импульсный выход и мгновенный поток сигнала тревоги, другой дополнительный протокол RS485 и Протокол HART В, 3,6 В литиевая батарея GPRS беспроводной удаленный выход.

8, место отображает мгновенный поток, процент, скорость, положительный и отрицательный кумулятивный поток и общий кумулят.

9 В, источник питания AC220V, DC24V, 3,6 v литиевая батарея.

10, конвертер поддерживает настройки преобразования китайской версии и английской версии.

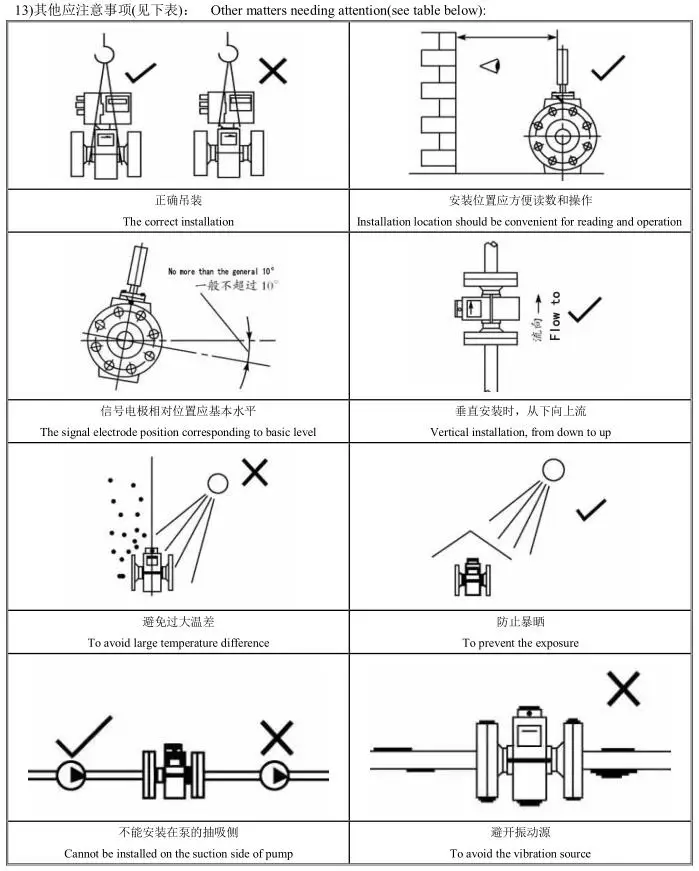

1, выбор трубы, заполненной жидкостью, например вертикальной линии сечения (поток снизу вверх, по мере необходимости), или жидкой заполненной горизонтальной трубы (трубопровод в наиболее подходящем месте), В процессе установки и измерения не должно быть полной трубы;

2, измерение положения должно быть в верхней и нижней части 3D более чем 5D прямой секции трубы;

3, выбор точек измерения должен быть далеко от насосов, клапанов и другого оборудования, чтобы избежать помех для измерения;

4, выбор точек измерения должен быть далеко от высокой электростанции, сильный источник помех магнитного поля.

5, измерение трубопровод должен быть полностью заполнен жидкости;

6, расходомер спереди должен иметь по крайней мере 5 X D (диаметр D метра) длину прямого сечения, сзади должен иметь по крайней мере 3 X D (диаметр D метра) длину прямого сечения; в заказ для облегчения установка и удаление, может трубопровода компенсатора установлен в расходомер.

7, вакуум повредит расходомер лайнера трубы, особое внимание следует обратить на;

8, не должно быть сильного электромагнитного поля на потоке вблизи;

9, если измерение вибрации трубопровода, в измерителе должно иметь фиксированный подшипник с обеих сторон;

10, Смешанная жидкость, измеряющая разную среду, между смешиванием и расстоянием потока, должна иметь длину не менее 30 x D (D метр диаметр);

11, для удобства расходомера очистки и обслуживания, должна быть установлена обход трубы, и чтобы гарантировать, что 3D прямые трубчатый расходомер перед 5D.

12, установка расходомера тефлоновое покрытие, болтовое соединение двух фланцев должно обратить внимание на форму, в противном случае, легко раздавить ПТФЭ подкладка, лучшее использование крутящего момента гаечный ключ.
