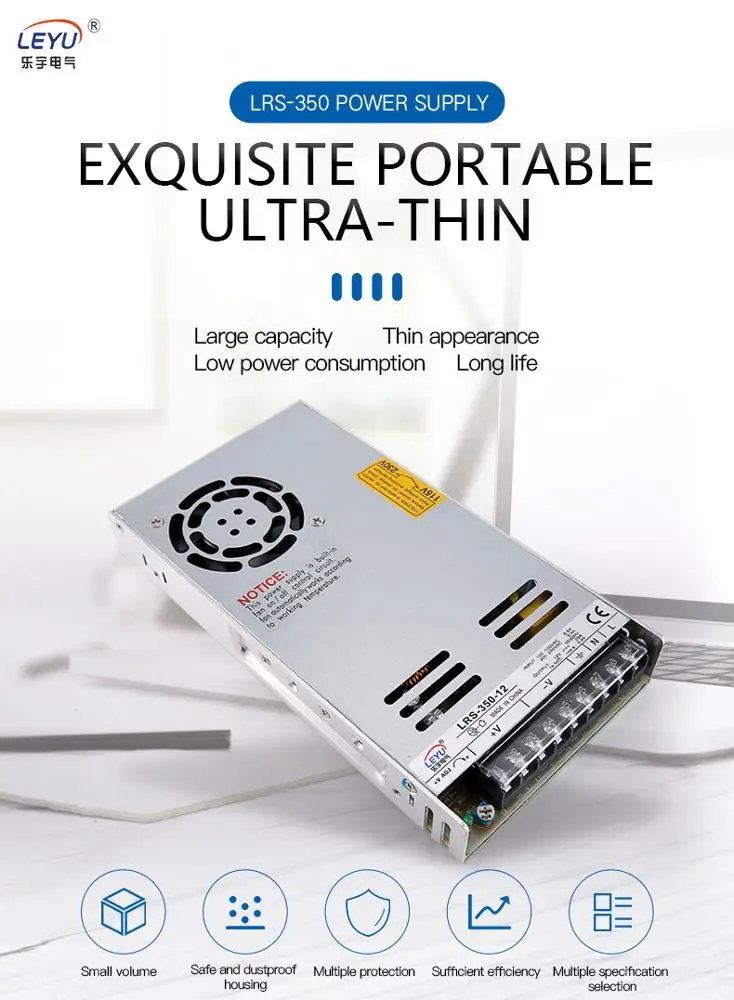

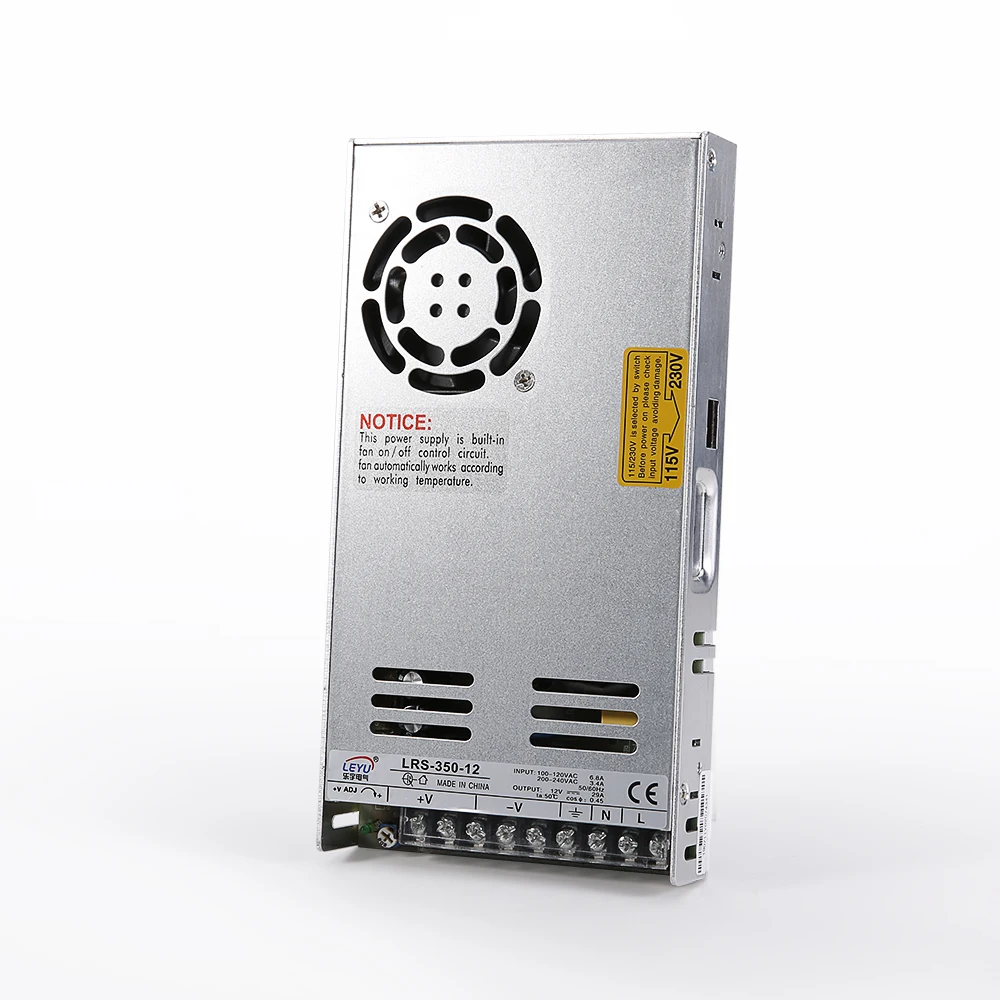

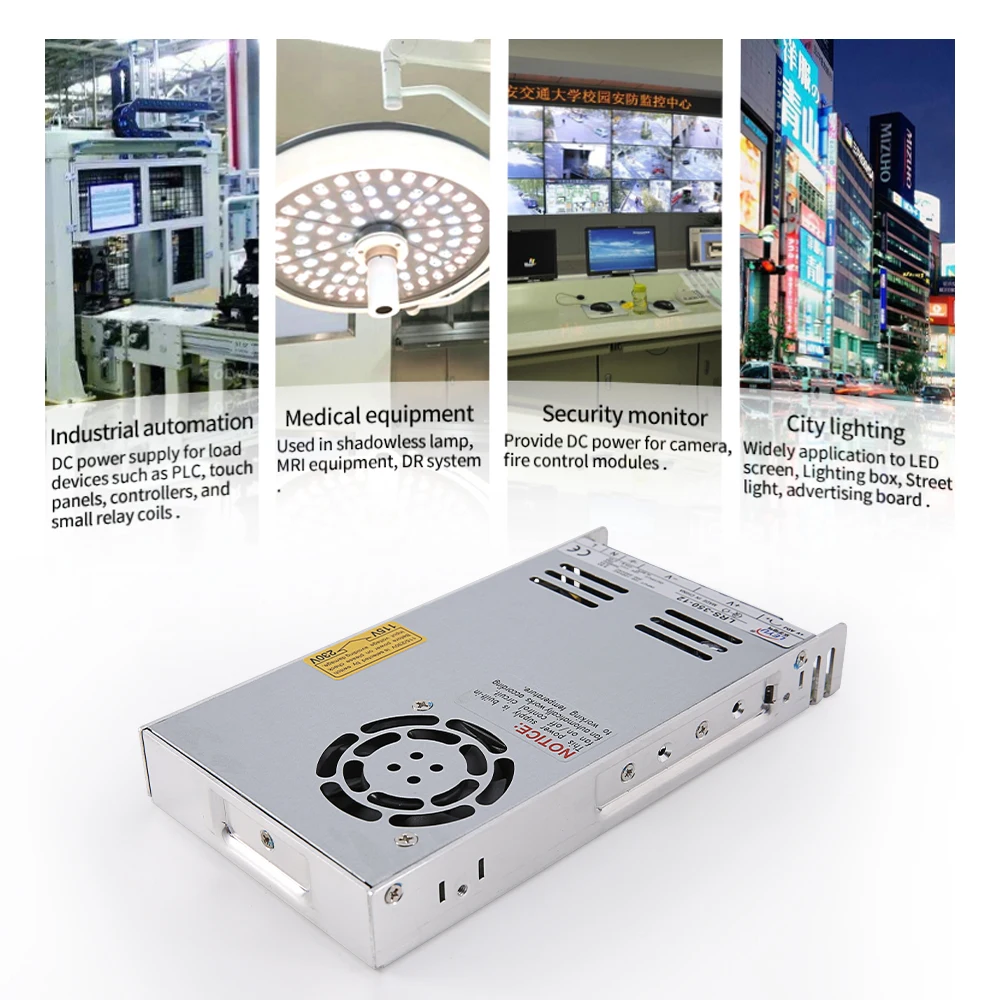

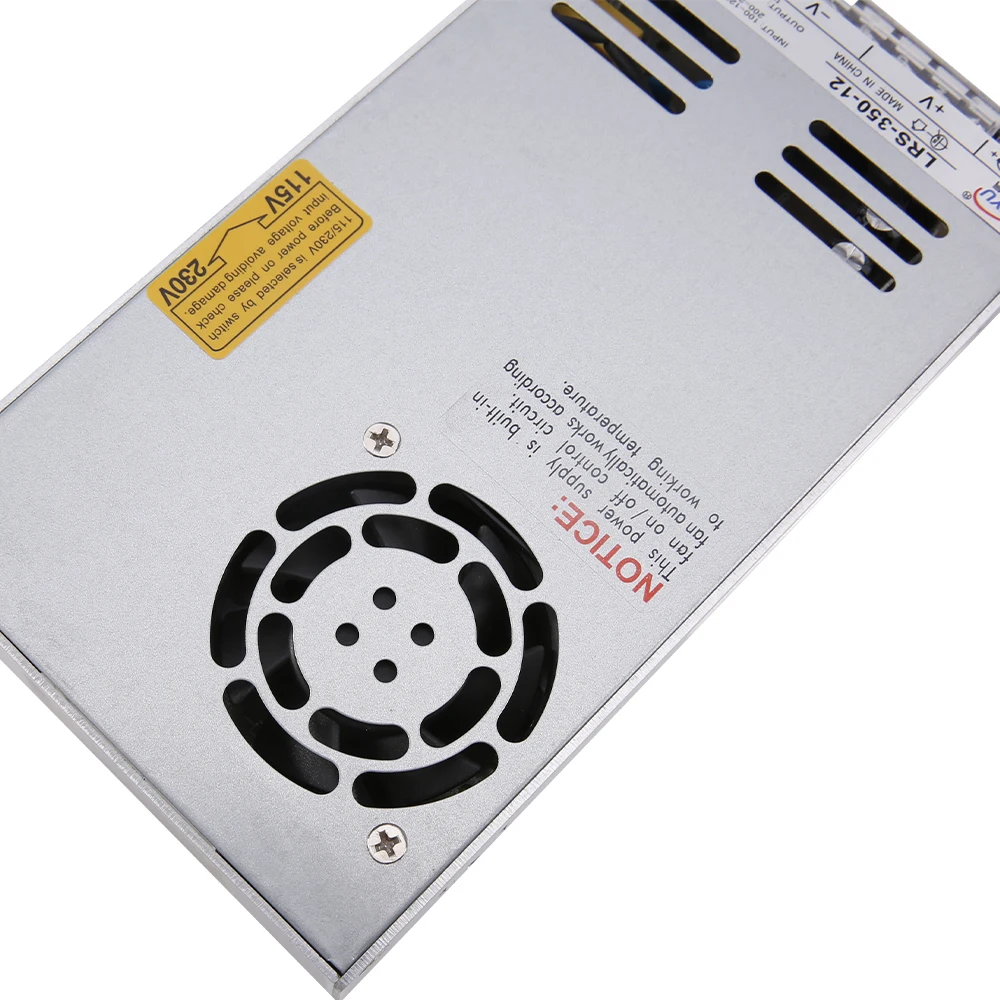

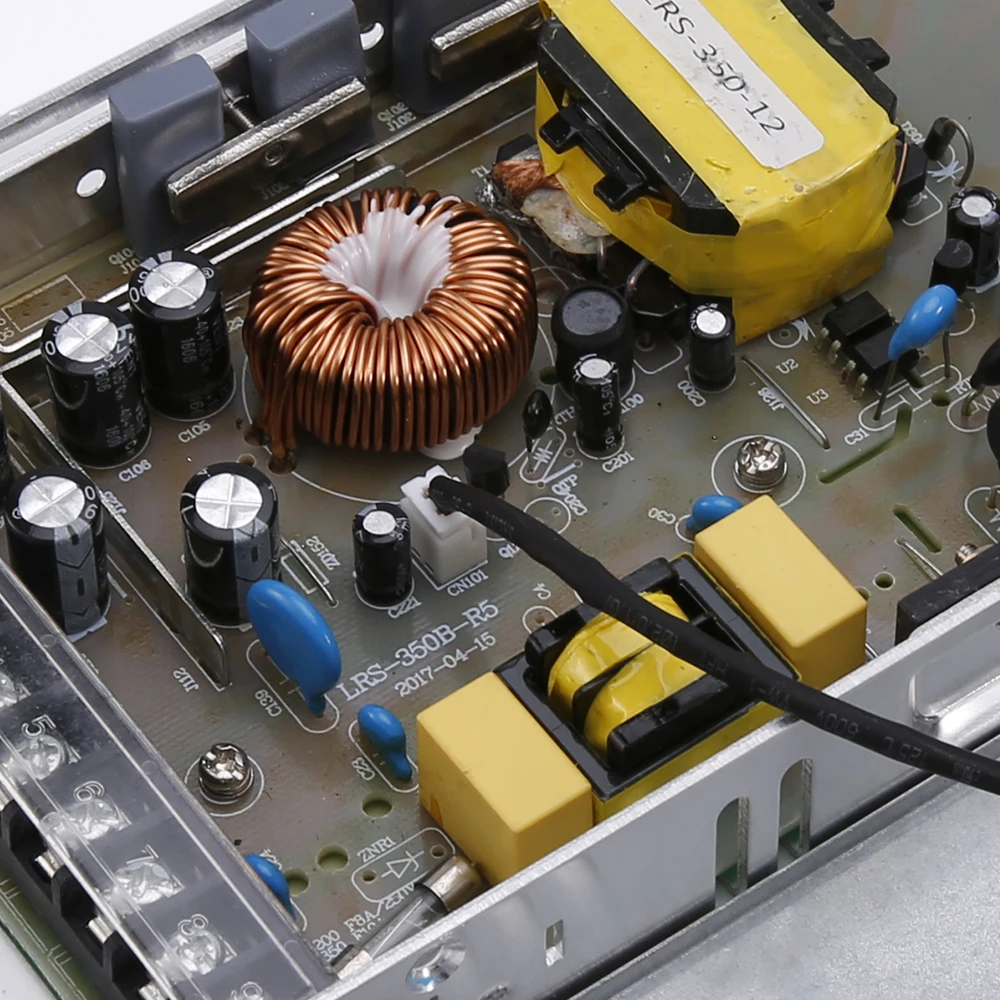

ПРОФЕССИОНАЛЬНЫЙ ЗАВОД одиночный выход ac к dc 5v 60a 350w cctv источник питания

Спецификация

Выход

Модель

LRS-350-3.3

LRS-350-5

LRS-350-12

LRS-350-15

LRS-350-24

LRS-350-36

LRS-350-48

Напряжение постоянного тока

3,3 V

5 В

12 В

15 в

24 В

36 В

48 В

Номинальный ток

60А

60А

29A

23.2A

14.6A

9.7A

7.3A

Диапазон тока

0 ~ 60A

0 ~ 60A

0 ~ 29A

0 ~ 23.2A

0 ~ 14.6A

0 ~ 9.7A

0 ~ 7.3A

Номинальная мощность

198 Вт

300 Вт

348 Вт

348 Вт

350,4 Вт

349,2 Вт

350,4 Вт

Пульсация и шум

150mVp-p

150mVp-p

150mVp-p

150mVp-p

150mVp-p

200mVp-p

200mVp-p

Напряжение Adj. Диапазон

2,97 ~ 3,6 V

4,5 ~ 5,5 V

10 ~ 13,8 В

13,5 ~ 18В

21,6 ~ 28,8 в

32,4 ~ 39,6 в

43,2 ~ 52,8 в

Допуск напряжения

± 4.0%

± 3.0%

± 1.5%

± 1.0%

± 1.0%

± 1.0%

± 1.0%

Линейное регулирование

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

Регулирование нагрузки

± 2.5%

± 2.0%

± 1.0%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

Настройка, время подъема

1300 мс, 50 мс/230 В переменного тока 1300 мс, 50 мс/115 В переменного тока при полной нагрузке

Время ожидания

16 мс/230 В переменного тока 12 мс/115 В переменного тока при полной нагрузке

Вход

Диапазон напряжения

90 ~ 132VAC / 180 ~ 264VAC выбран переключателем 254 ~ 370VDC (переключатель на 230VAC)

Частотный диапазон

47 ~ 63 Гц

Эффективность

79.5%

83.5%

85%

86%

88%

88.5%

89%

Ток переменного тока

6.8A/115VAC 3.4A/230VAC

Пусковой ток

60A/115VAC 60A/230VAC

Ток утечки

<2ма/240В переменного тока

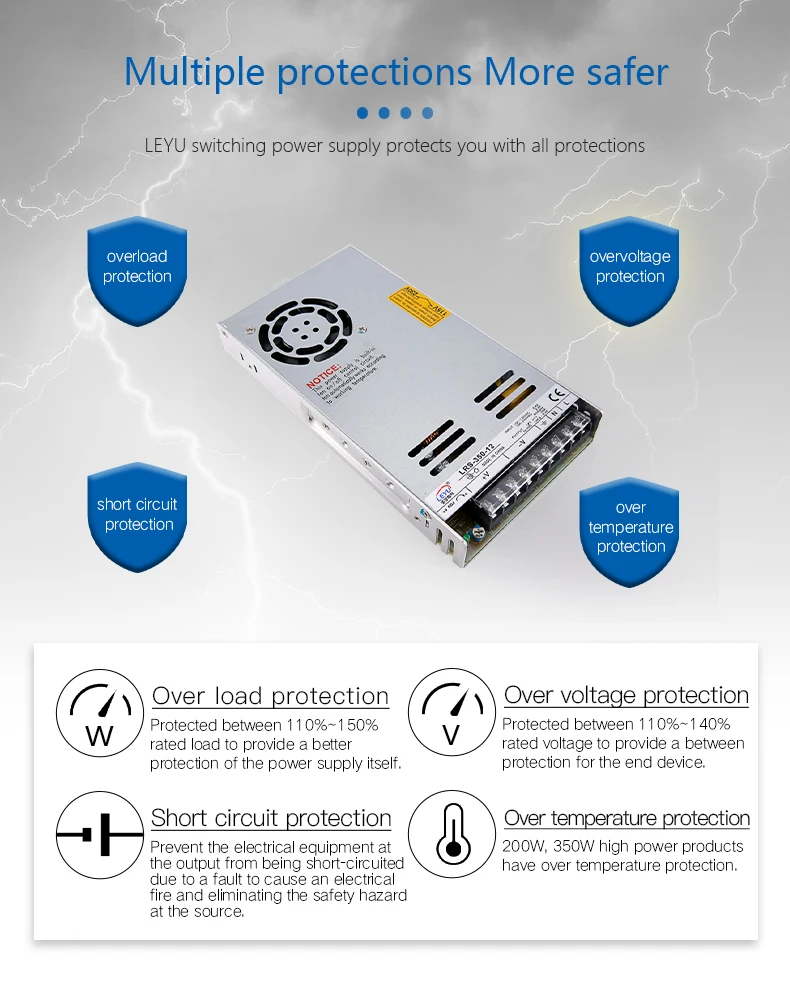

Защита

Перегрузка

110 ~ 140% Номинальная выходная мощность

Тип защиты: режим Hiccup, автоматически восстанавливается после удаления неисправности

Перенапряжение

3,8 ~ 4,45 V

5,75 ~ 6,75 в

13,8 ~ 16,2 в

18 ~ 21 в

28,8 ~ 33,6 в

41,4 ~ 46,8 в

55,2 ~ 64,8 в

Тип защиты: режим Hiccup, автоматически восстанавливается после удаления неисправности

Перегрев

Режим Hiccup, автоматически восстанавливается после удаления неисправности

Окружающая среда

Рабочая температура.

-20 ~ + 70 ℃ (см. «кривую уменьшения»)

Рабочая влажность

20 ~ 90% RH без конденсации

Температура хранения. Влажность

-40 ~ + 85 ℃, 10 ~ 95% RH

Температура. Коэффициент

± 0.03%/℃ (0 ~ 50 ℃)

Вибрация

10 ~ 500 Гц, 5G 10 мин/1 цикл, 60 мин. По осям X, Y, Z

Безопасность

Стандарты безопасности

UL60950-1 утвержден

Выдерживает напряжение

I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG: 0,5 KVAC

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG:100M Ом/500VDC / 25 ℃ / 70% RH

Другие

Размеры

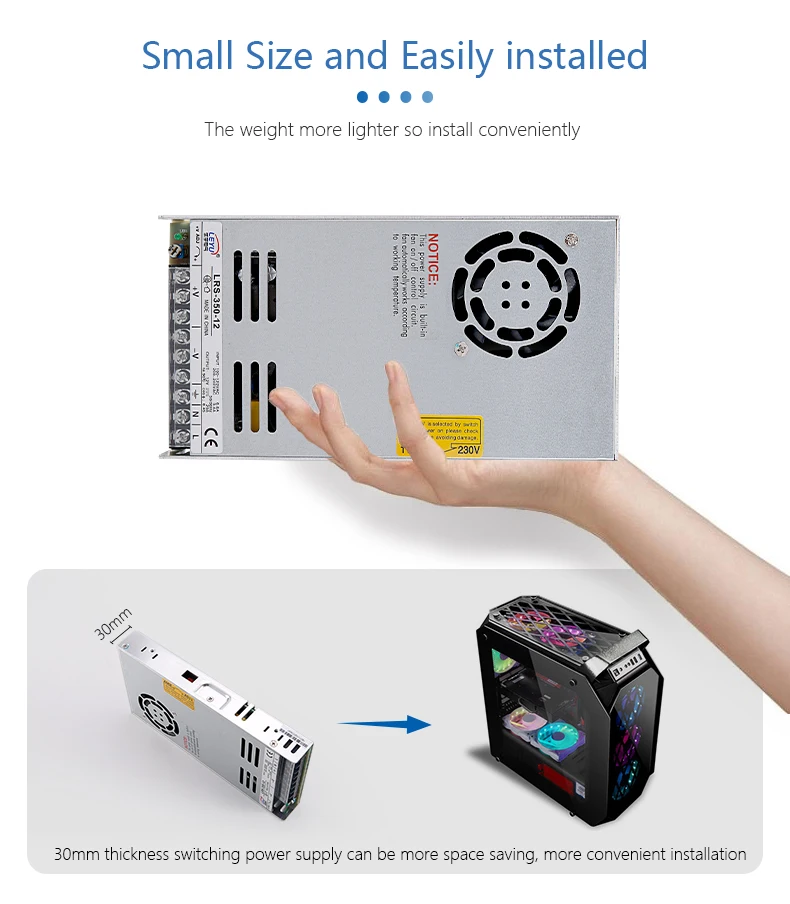

215*115*30 мм (Д * Ш * В)

Вес

0,76 кг

Упаковка

15 шт./коробка/12,4 кг/0,78 храповой

Примечание

1. Все параметры, не указанные специально, измеряются при 230 В переменного тока, номинальной нагрузке и 25 ℃ температуры окружающей среды.

2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 "витой пары-провода, завершенного с 0,1 мкФ и 47 мкФ параллельного конденсатора.

3. Допуск: включает в себя настройку допуска, линейное регулирование и регулирование нагрузки.

4. Регулирование линии измеряется от низкой линии до высокой линии при номинальной нагрузке.

5. Регулирование нагрузки измеряется от 0% до 100% номинальной нагрузки.

6. Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено, что оно по-прежнему соответствует директивам EMC.

7. Время установки измеряется при первом запуске. Включение/выключение источника питания очень быстро может привести к увеличению времени установки.
