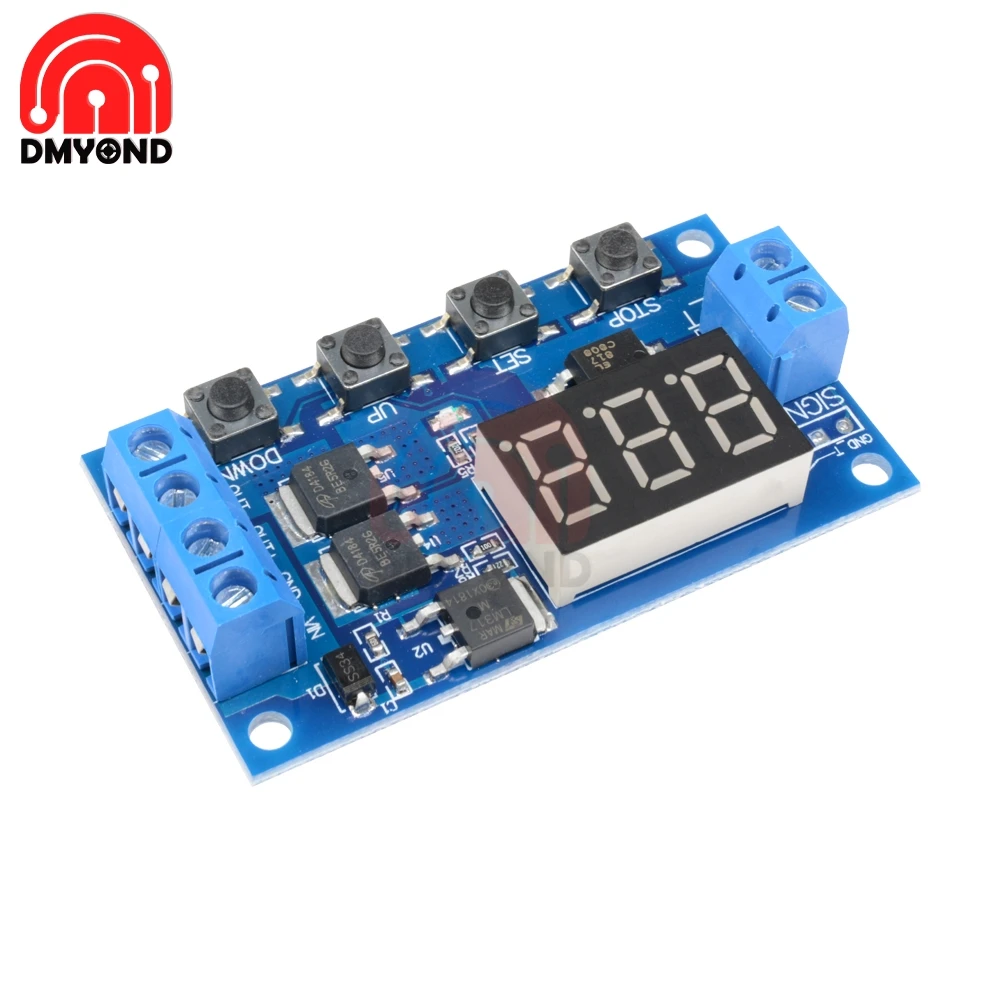

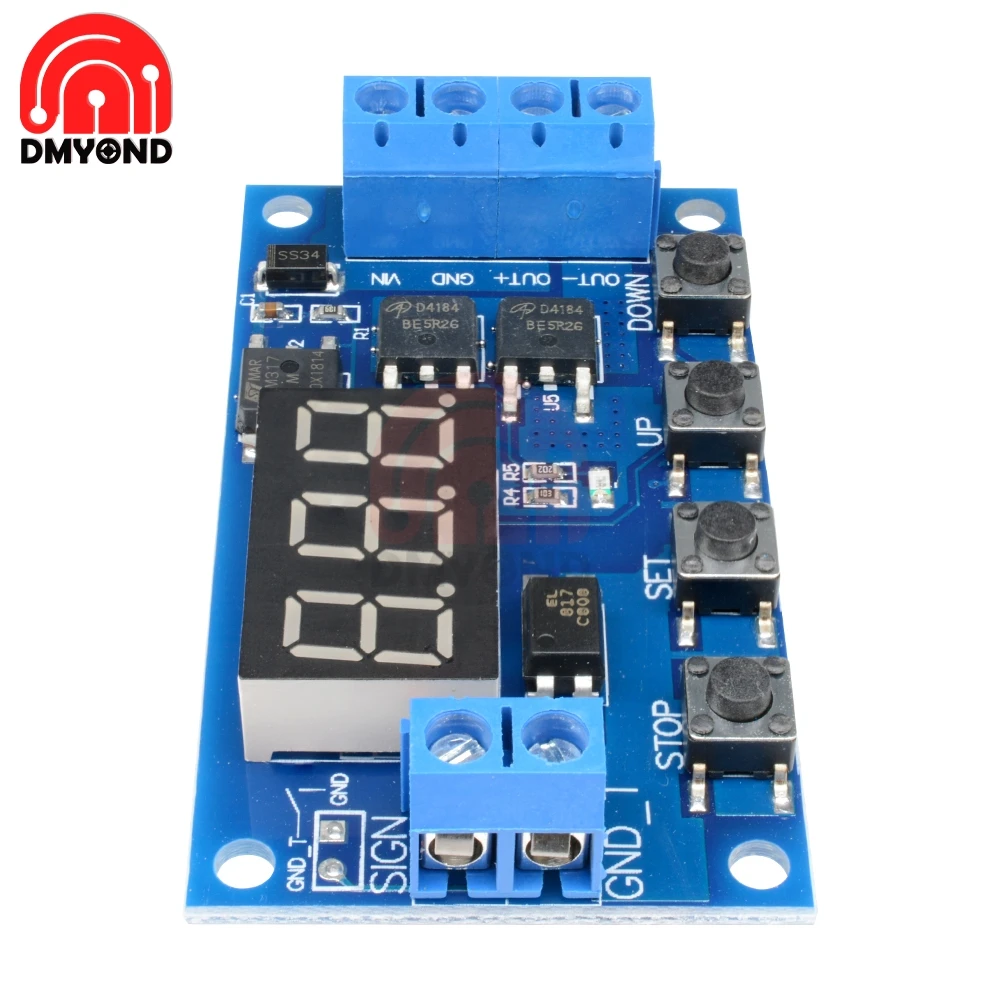

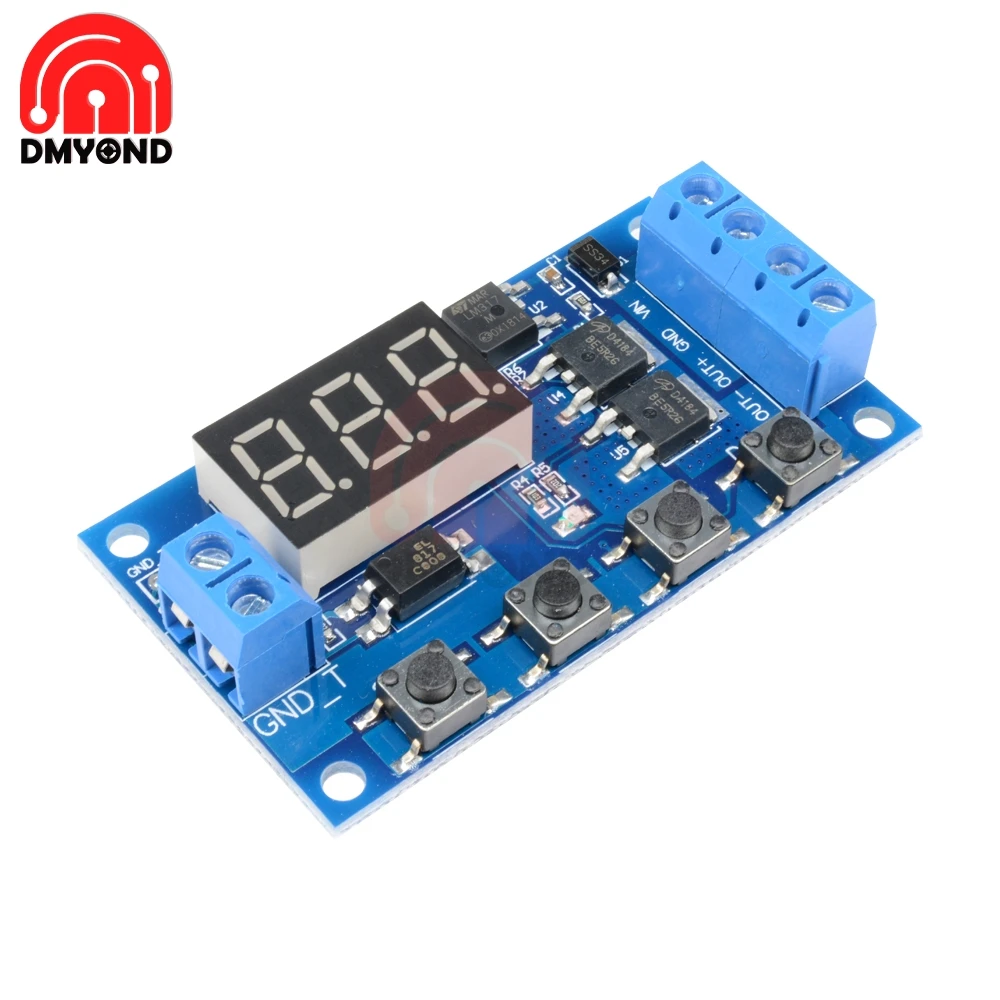

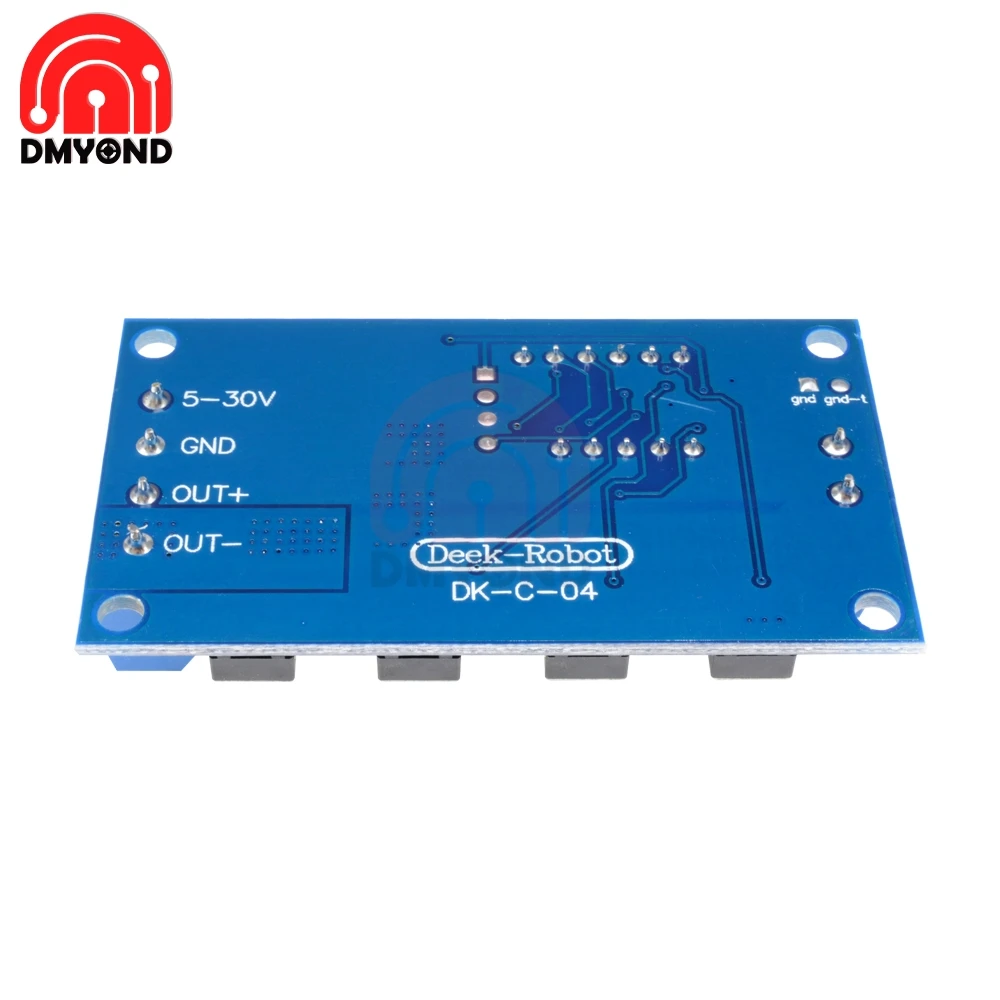

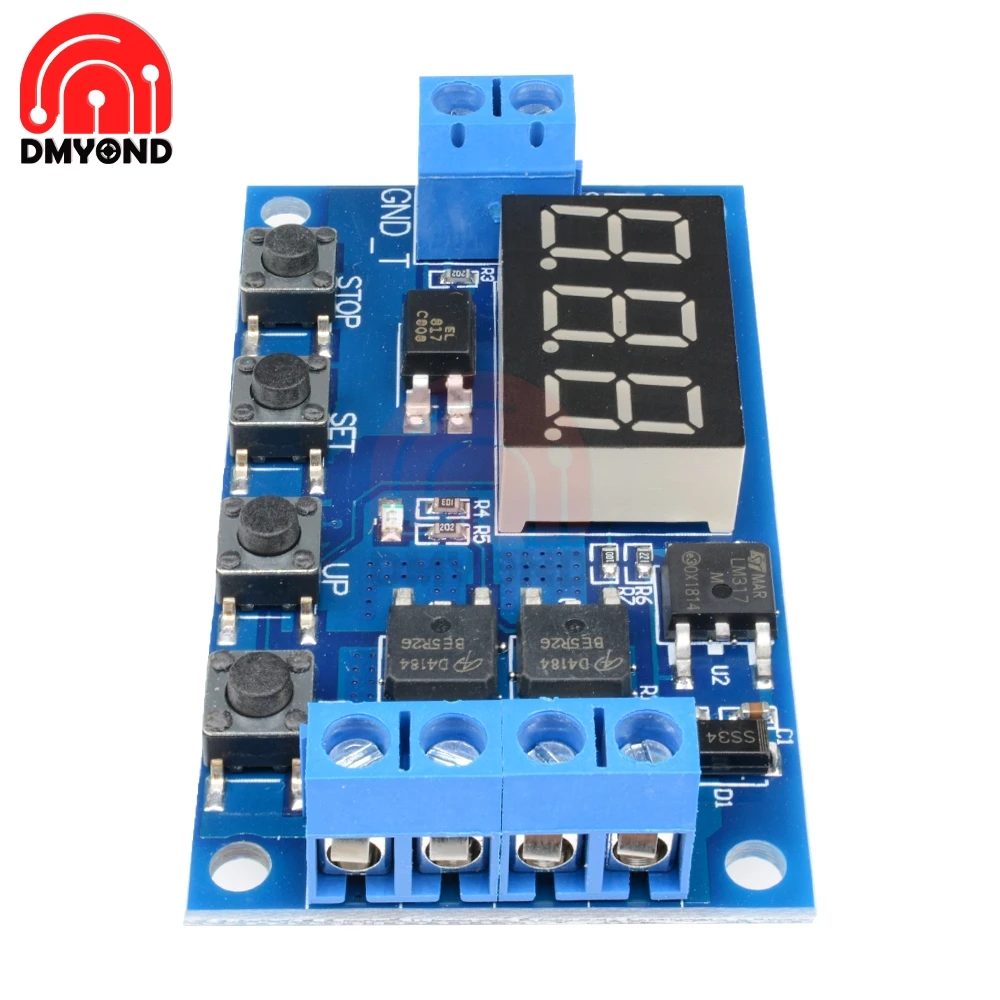

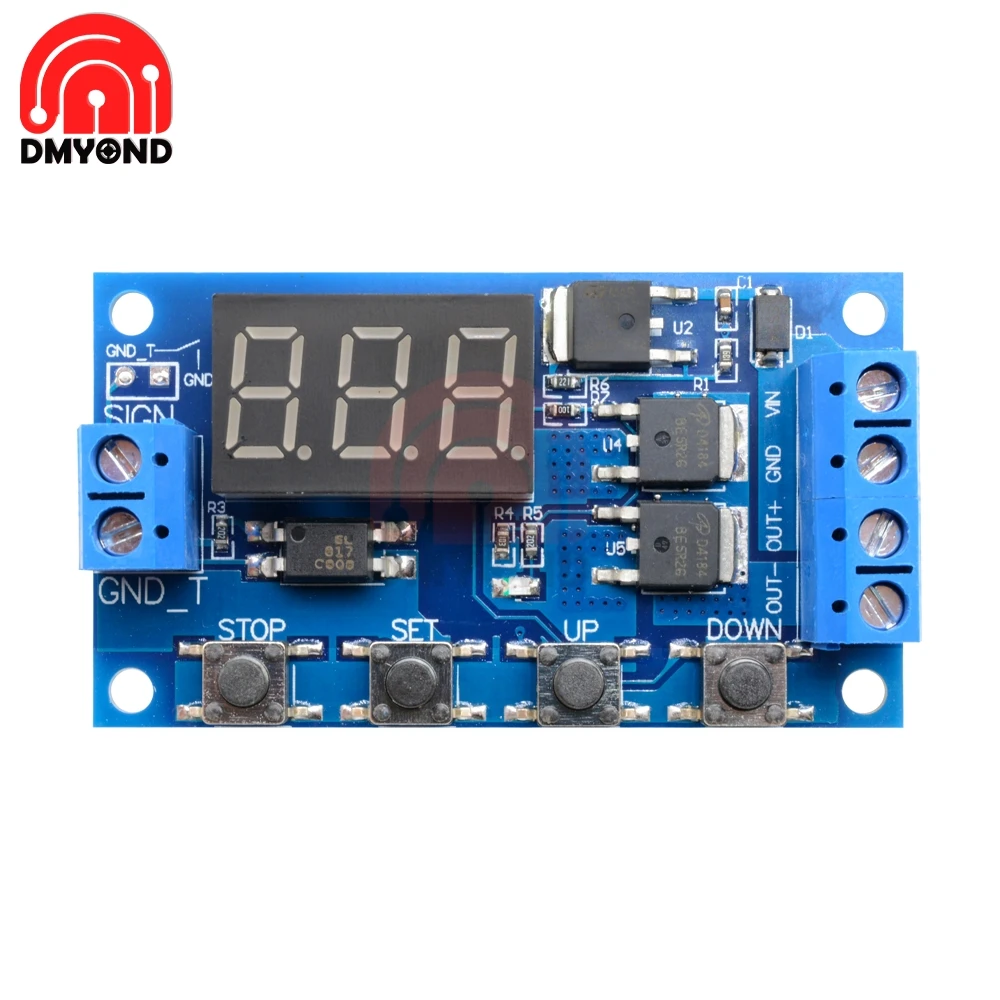

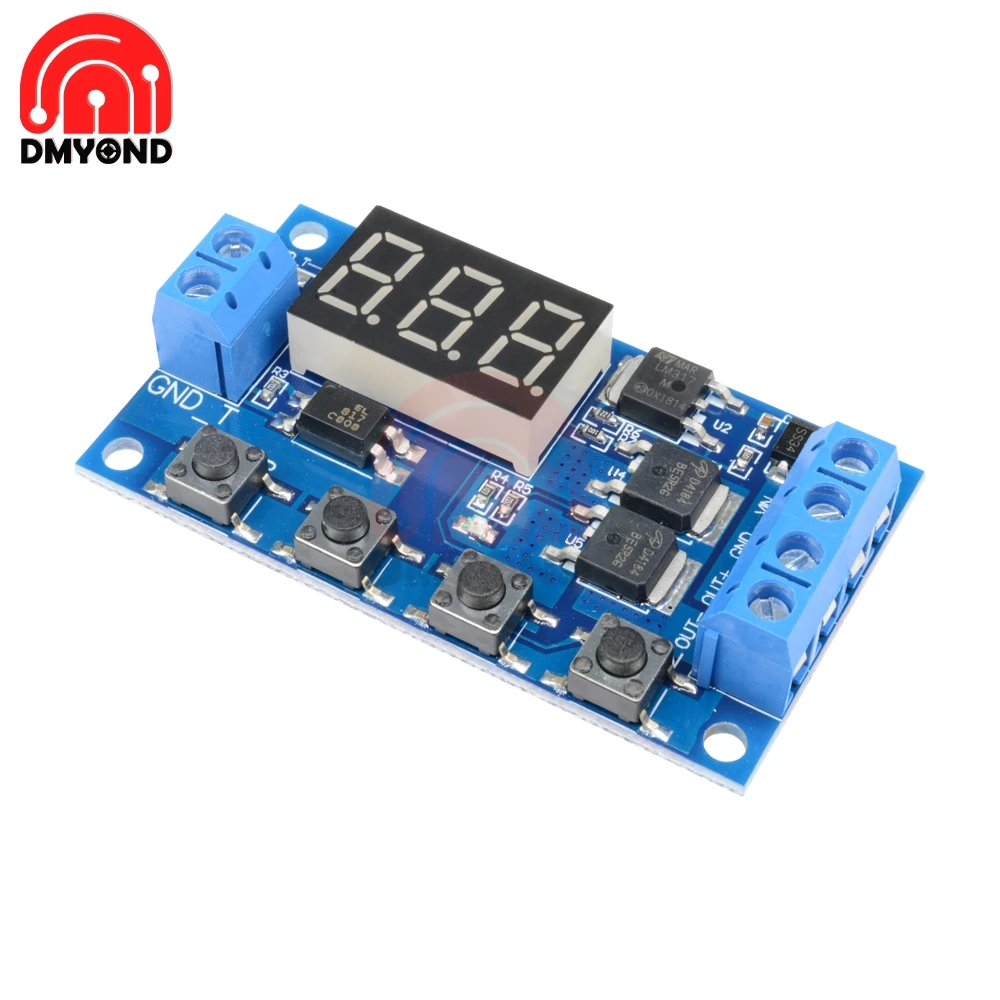

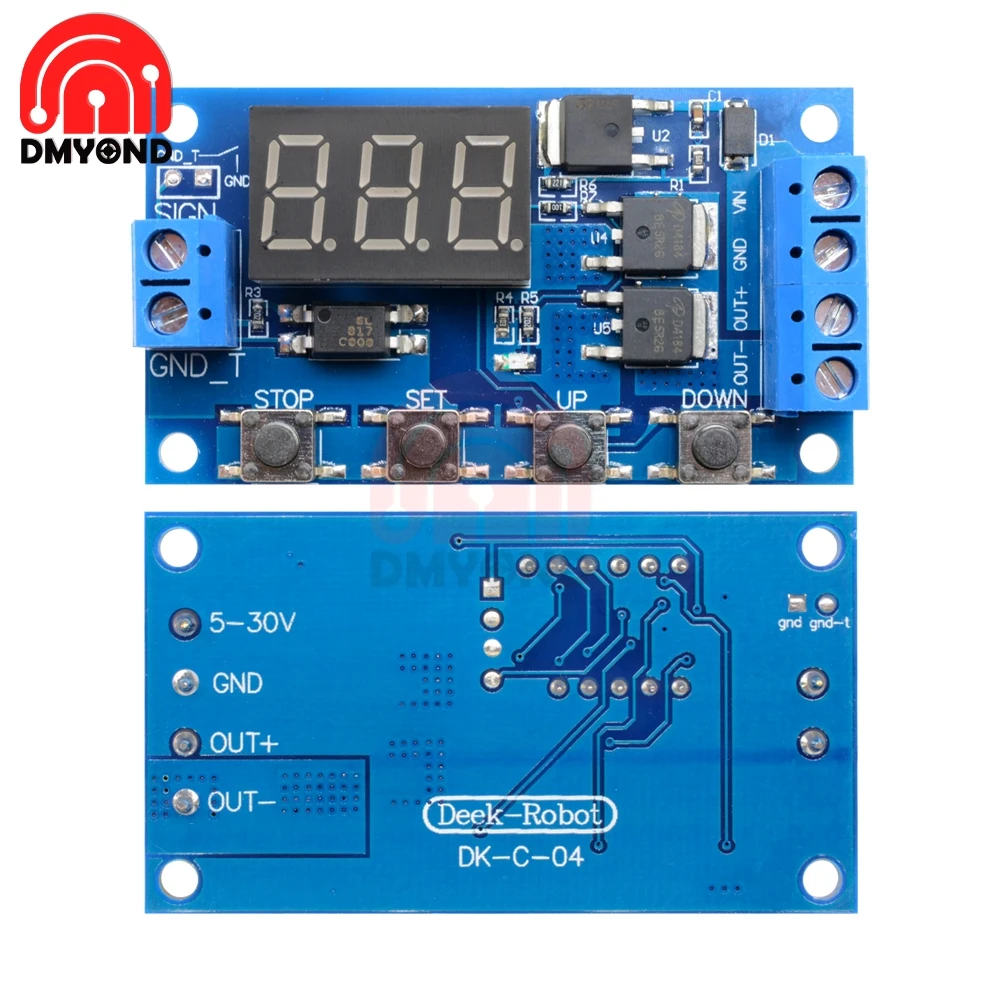

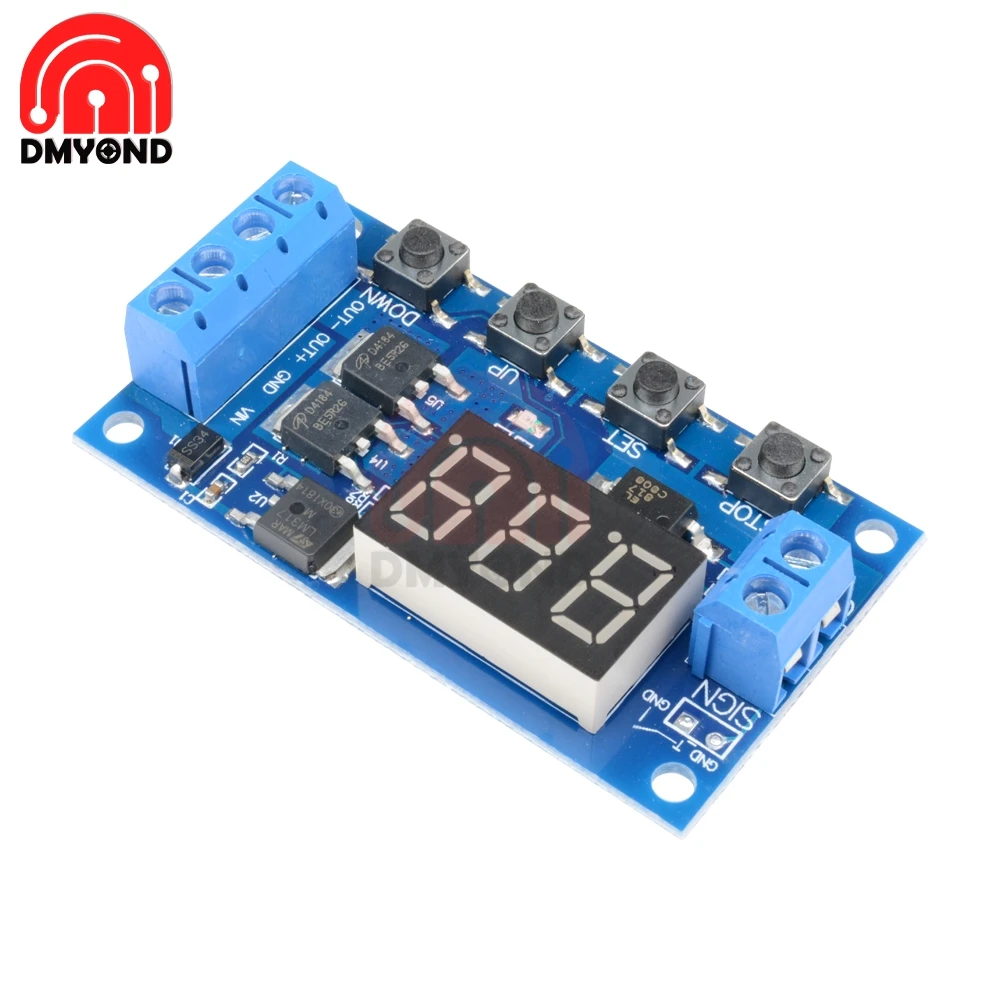

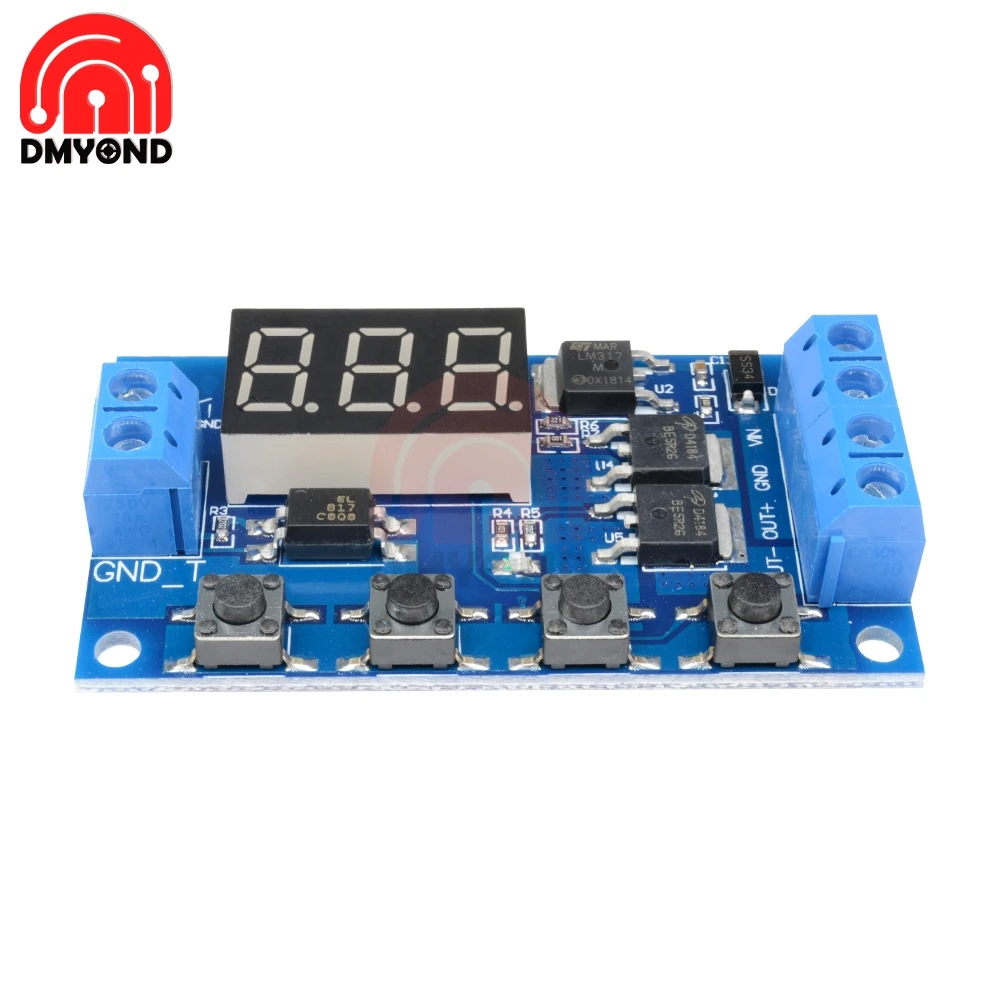

DC 12V 24V Таймер Выключатель задержки плата цикл запуска двойной МОП трубка

DC 12V 24V Таймер Выключатель задержки плата цикл запуска двойной МОП трубка

0,1 секунд (мин) до 999 минут (макс.) с плавной регулировкой.

Этот продукт прост в использовании, много функций, но всем покупателям нужно внимательно прочитайте инструкции, очень полезный продукт.



Характеристики и использование модуля:

Для того чтобы достигнуть быстрое включение и выключение цепи, неограниченное количество перехода на другие виды топлива

Процесс проведения и резки не производит шума, не создает искры, не создает электромагнитных помех;

По сравнению с электромагнитными релейными продуктами, более долгий срок службы;

Параллельный привод dual-MOS, более низкое сопротивление, больший ток, высокая мощность; При комнатной температуре, рабочий ток до 15 А, мощность до 400 Вт, для того чтобы встретить самое использования оборудования;

Очень удобный способ управления двигателем, светом, светодиодный, двигатель постоянного тока, микронасосы, электромагнитные клапаны и т. д.



Основные характеристики:

Широкий вход напряжения (5 ~ 36 В), большинство устройств можно использовать, очень удобно;

Интерфейс четкий и простой, мощный, легко понять, отвечает почти всем вашим нуждам;

Функция аварийной остановки (клавиша «стоп»); С защитой от обратной полярности, обратная полярность не будет гореть.

Увеличьте режим сна, если этот режим включен, без какой-либо работы в течение 5 минут, затем автоматически отключите монитор, любой ключ будильника;

Вы можете задать различные параметры OP, CL, LOP, которые независимы друг от друга и автоматически сохраняются;

После того, как модуль выключен, все параметры не будут потеряны.



Режим работы:

P1: Триггерный сигнал, реле находится в режиме «OP», а затем отсоедините; В режиме «OP» следующим образом:

P1.1: сигнал запускается снова, недопустим

P1.2: сигнал запускается снова, часы сбрасываются

P1.3: триггер сигнала снова, выключите, остановите часы;

P-2: Триггерный сигнал, реле выключено «CL» времени, реле на «OP», а затем отсоедините реле;

P3.1: Триггерный сигнал, реле включается после времени «OP», реле выключено время CL, затем рабочий цикл, если период триггерного сигнала, реле выключено, остановите часы; Количество циклов («LOP») может быть настроено.

P3.2: без сигнала запуска, реле находится в режиме «OP», время выключения реле «CL», время езды на велосипеде; Частота («LOP») можно задать цикл;

P-4: Функция удержания сигнала. Если есть время запуска сигнала, реле остается включенным; Когда сигнал исчезает, после времени «OP» время, реле; Если другой сигнал во время времени, время Отключено;



Параметры продукта:

1: Рабочее напряжение: 5-36 в

2: Источник запуска: Активные виды деятельности-высокая (3,0 V-24V), изоляция оптопары для могут улучшить системы способность анти-помех (клиенты могут также короткого замыкания соприкосновения).

3. Выходная мощность: 5-36 В постоянного тока, при комнатной температуре, непрерывный ток 15 А, мощность 400 Вт! Расширение рассеивания тепла условий, максимальный ток до 30A.

4: тихий ток: 20 мА; Рабочий ток: 50 мА

5: в течение всего срока эксплуатации: каким-либо времен переключения; Рабочая температура: от-40 до 85; Размеры: 6,0*3,4*1,2 см.

6: с изоляцией оптрона, усиленной защитой от помех, промышленной доской.



Обратите внимание на следующее:

Модуль представляет собой активный выход, выходное напряжение, равное входному напряжению.

2. «Постоянный ток +» и «нагрузка»-это внутреннее короткое замыкание полюсов, но «постоянный ток» и «нагрузка»-«полюсы» во время использования не могут быть укороченными, в противном случае нагрузка не может контролироваться ВКЛ и ВЫКЛ, что является эквивалентной нагрузкой, это переноска электроэнергии.

Диапазон синхронизации

0,1 секунд (мин) до 999 минут (макс.) с плавной регулировкой



Как выбрать диапазон времени?

После установки значения параметров экрана выбора режима нажмите кнопку «стоп», чтобы выбрать диапазон времени;

Ххх. Десятичная точка в блоке, диапазон времени: 1 секунда до 999 секунд.

X знака после запятой в десятилетие, диапазон времени: 0,1 секунд до 99,9 секунд

Х. X. Десятичная полная яркость, диапазон времени: от 1 минуты до 999 минут.

К примеру, вы хотите, чтобы установить «OP составляет 3,2 секунд, затем переместите знака после запятой в десятилетие, цифровой дисплей 03,2

Описание параметров: «OP»-время проводимости, «CL»-время выключения, «LOP»-количество циклов (1-999 раз, «-0» представляет бесконечный цикл).

Эти параметры независимы друг от друга, но делятся между собой в каждом режиме. Например, в режиме P1.1 установите время on-time «OP» на 5 секунд, если вы переключитесь в режим P1.2, это «OP» будет также 5 секунд.

В основном Интерфейсе (display 000) кнопка «SET» будет отображать «OP» («CL», «LOP») и соответствующее время XXX;

Некоторые параметры только режим «OP» (например, режим P1.1, P1.2, P1.3), короткое нажатие кнопки «SET», чтобы отобразить только «OP» и соответствующее время;

Некоторые модели имеют параметры «OP», «CL», «LOP» (например, режим P3.1, P3.2), короткое нажатие кнопки «SET» будет отображаться «OP», а также соответствующее время, «CL» и соответствующее время, «LOP» и соответствующее количество раз;

В основном интерфейсе нажмите кнопку «SET», чтобы увидеть информацию о параметры текущего режима, очень удобно!



Как задать параметры?

Сначала прочтите инструкции, чтобы определить требуемый режим работы.

Модуль включается, дисплей в режиме работы (режим по умолчанию P1.1), затем входит в основной интерфейс; нажмите кнопку «SET» в течение 2 секунд после освобождения, чтобы открыть интерфейс выбора режима; Короткое время, нажав кнопку «UP», «DOWN», чтобы выбрать режим (P1.1 ~ P-4).

Выберите режим (например, P3.2), короткое нажатие кнопки «SET», затем параметр, который нужно задать, мигает («OP» on-time, «CL», время выключения, циклы «LOP» («-» представляет бесконечный цикл), по «вверх», «вниз» Клавиши для регулировки значения параметров, поддержка длительного нажатия (быстрое увеличение или уменьшение) и короткого нажатия (увеличение или уменьшение одной единицы); затем нажмите кнопку «стоп», чтобы выбрать знака после запятой, выберите временной диапазон (0,1 секунд до 999 минут); Короткое нажатие «комплект» Кнопка установки следующих параметров текущего режима процедуры, как указано выше.

После установки параметров нажмите и удерживайте кнопку «set» в течение 2 секунд, затем отпустите, имя текущего режима будет мигать один раз, а затем вернуться на основной экран, настройка параметров успеха!

Основной интерфейс: в реле не работает дисплей состояния «000» (без десятичной точки), с десятичной точкой под состоянием реле.

Экран выбора режима: Нажмите и удерживайте кнопку «SET» для входа, после того как установка будет выполнена, нажмите и удерживайте кнопку «SET», чтобы вернуться к основному экрану.

Кнопки «стоп» для удлинения:

Реле, режим включения:

Вкл.: реле позволяет проводить время в режиме ON-time;

Выключение: реле, запрещающее проводимость, всегда закрыто;

В основном интерфейсе нажмите кнопку «стоп», чтобы переключиться между включением и выключением, ток, в котором будет мигать состояние, а затем Вернитесь на основной экран. (Эта функция является функцией аварийной остановки, нажмите реле)

Спящем режиме:

Режим сна «C-P»: пять минут без какой-либо работы, цифровой дисплей автоматически отключается, программа работает, как всегда;

Стандартный режим O-d: цифровой дисплей всегда открывается;

Нажмите кнопку «стоп» в течение двух секунд, а затем отпустите, чтобы переключить режим «C-P» и «O-d», в котором Мигает текущее состояние, а затем Вернитесь на основной экран.


Посылка:

1 x цикл запуска, таймер, переключатель задержки 12 В 24 В, печатная плата, модуль управления трубкой MOS
